Моды для удаленного прямого экструдера с шестернями Bond...

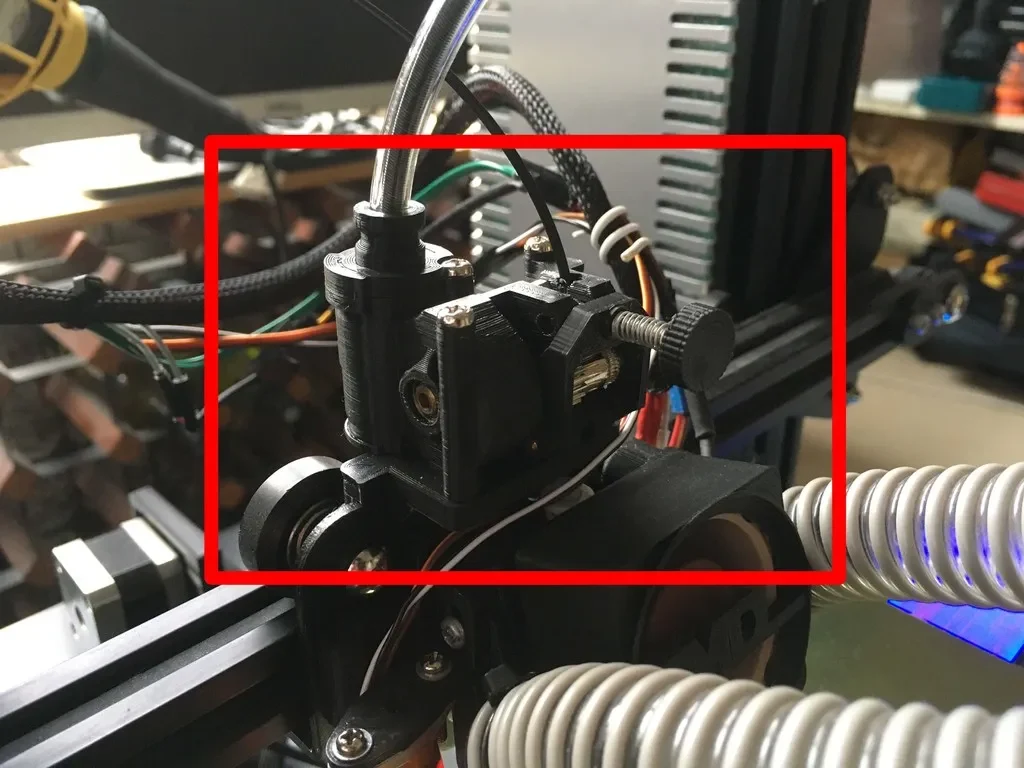

Во-первых, если вы не знаете, что делаете, не делайте этот мод. Это ремикс www.thingiverse.com/thing:4009262 с изменениями, которые я внес, чтобы все работало хорошо с моей настройкой. Я буду включать только те части, которые я изменил/добавил.
Прежде всего, прочитайте все на www.thingiverse.com/thing:4009262 и спланируйте, что вы хотите сделать.
Изменения
Некоторые детали не прилегали плотно, поэтому я их переделал.
Некоторые детали стали меньше/легче.
Некоторые части стали более массивными.
И еще кое-что, чтобы все это собрать воедино.
Также распечатайте его черным цветом!
Подробности

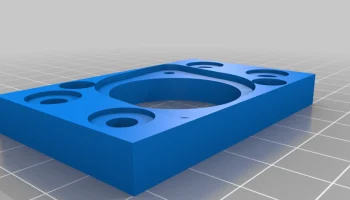

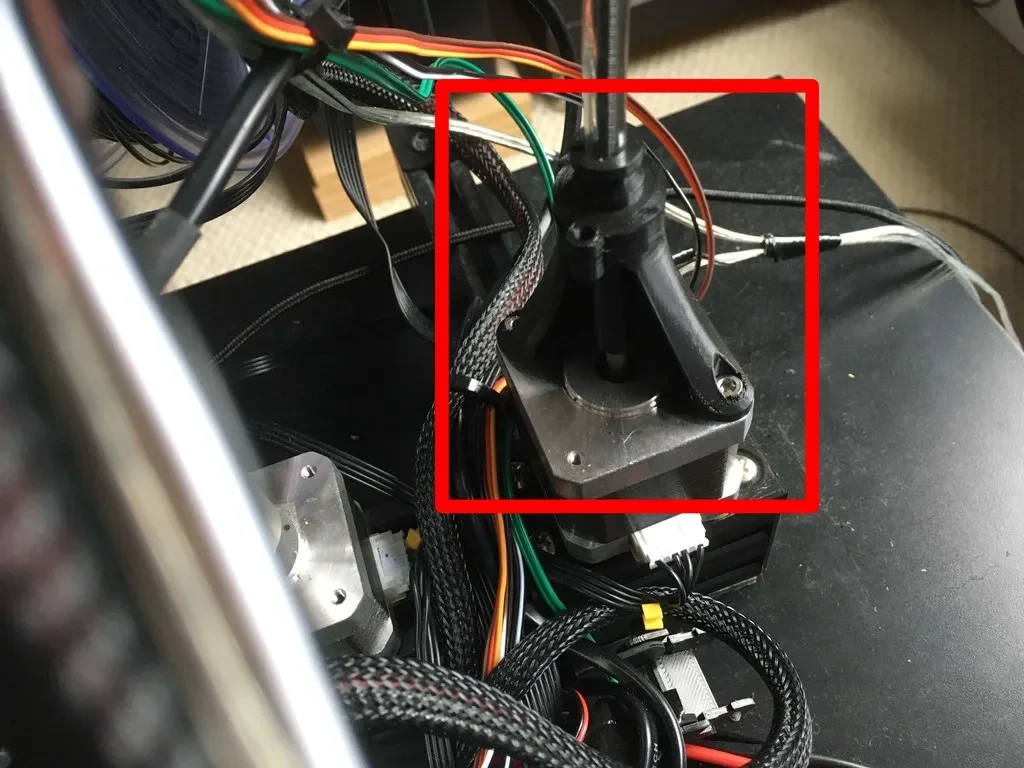

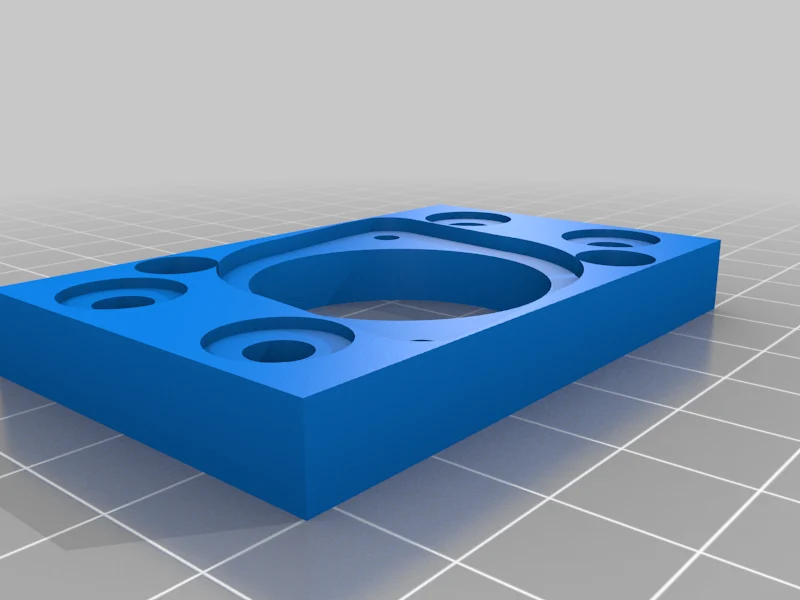

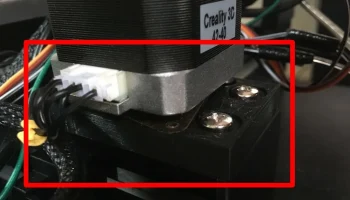

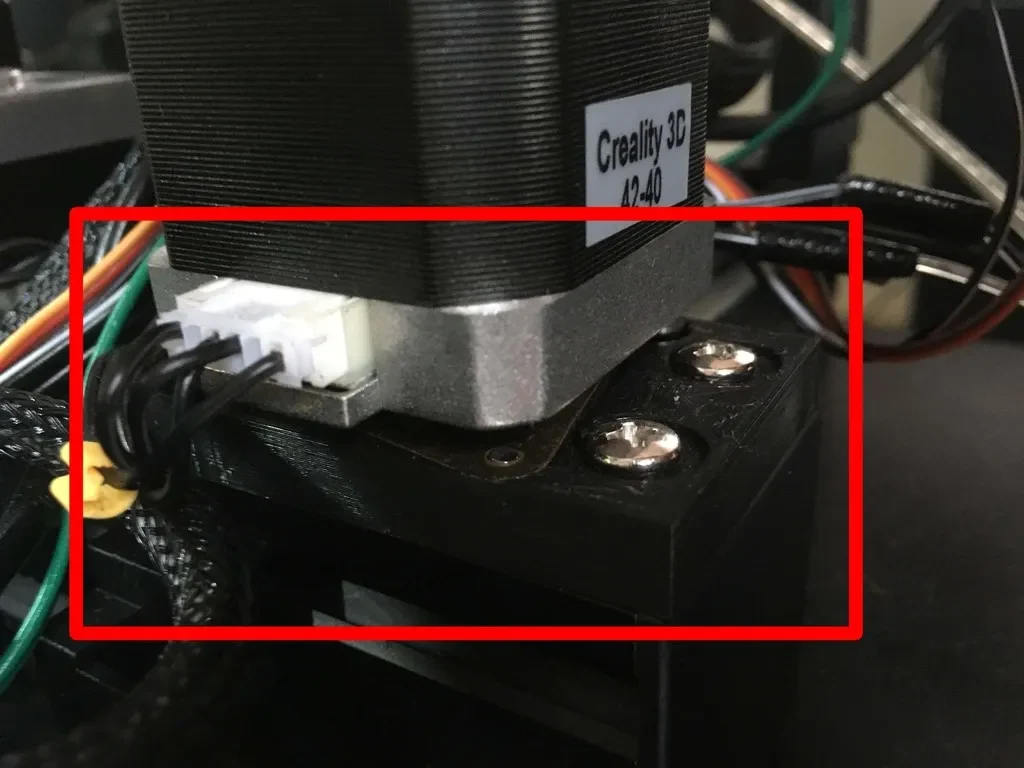

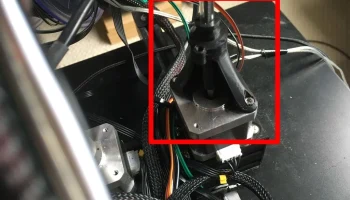

Переместил двигатель экструдера слева от принтера рядом со всеми остальными двигателями и изменил способ его крепления (теперь он установлен снизу).
Добавил ручку для переднего винта (это суперклей)
Шайба теперь подходит к моим винтам

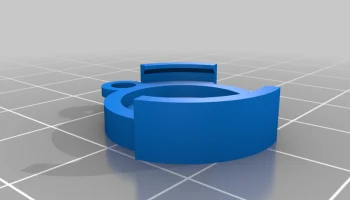

Технология искусственного соединения хорошего качества, которую я использовал, имела подшипники немного меньшего размера, поэтому я добавил наружное кольцо, чтобы оно подходило к корпусу.
Из-за крышки червячного приводного вала винт не доставал, поэтому его модифицировали так, чтобы он доходил до
Крышка сделала сторону двигателя более массивной для дополнительной прочности.

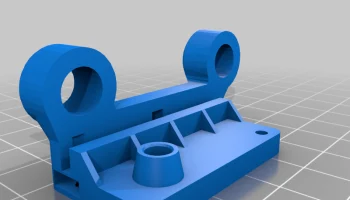

Крышка вала двигателя сделана выше, чтобы соответствовать общей высоте оригинала, с другой системой крепления.

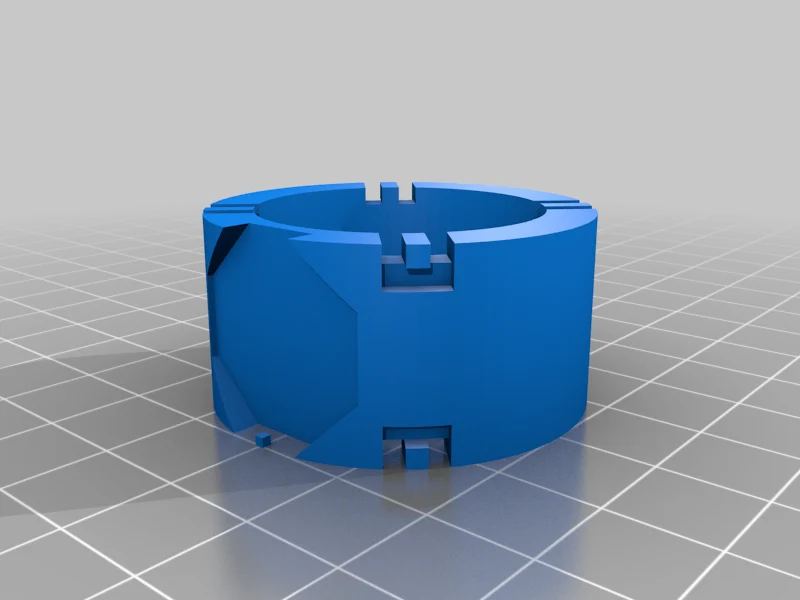

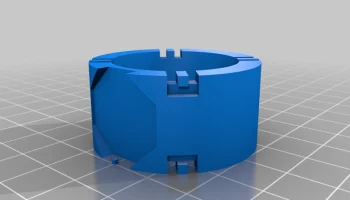

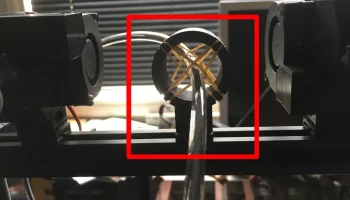

Монтажное кольцо гибкого вала (2 шт.) для направления гибкого вала вокруг принтера.

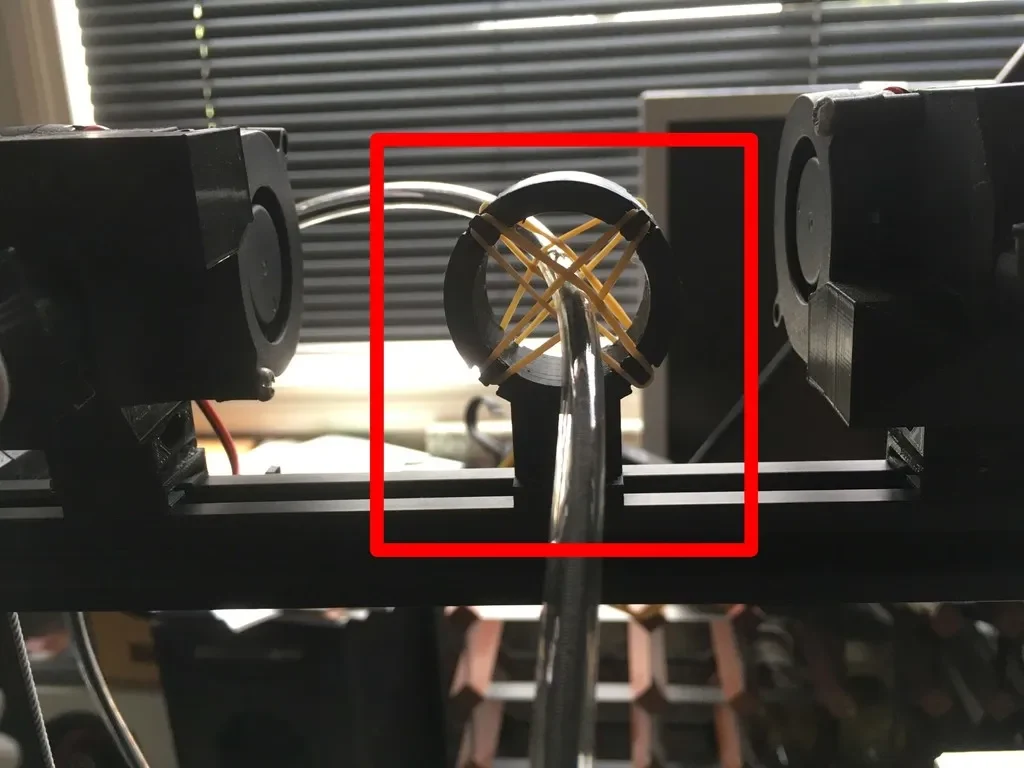

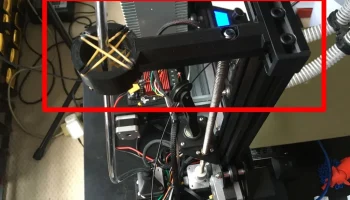

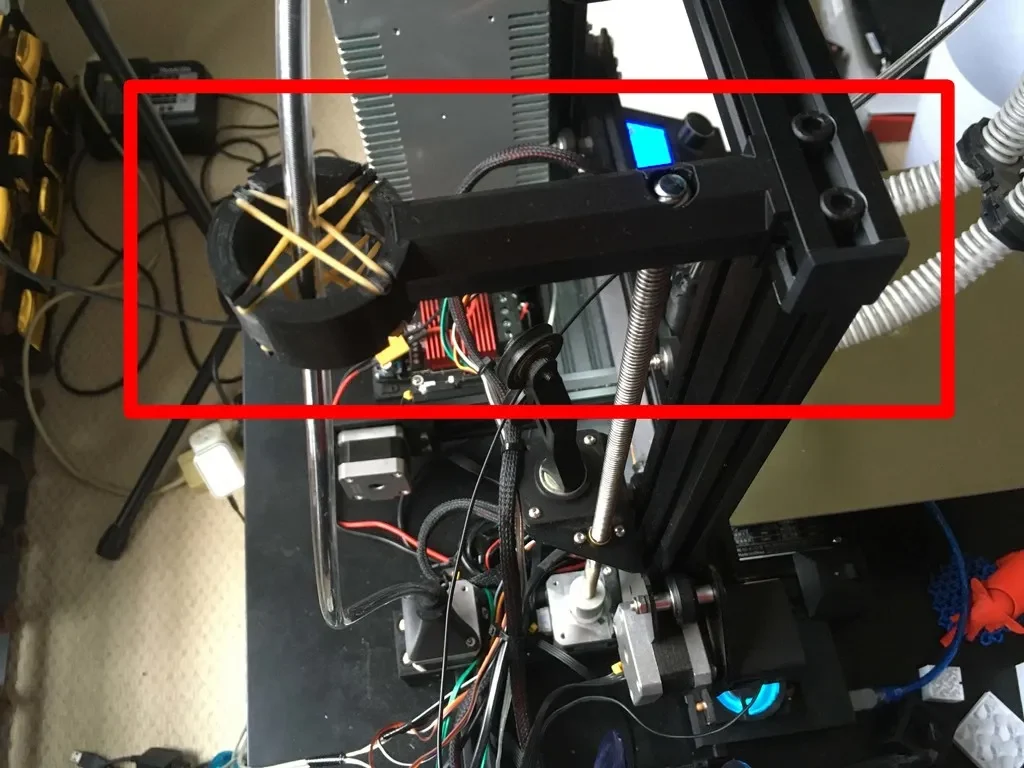

Крепление гибкого вала Верхнее крепление для верхней части принтера

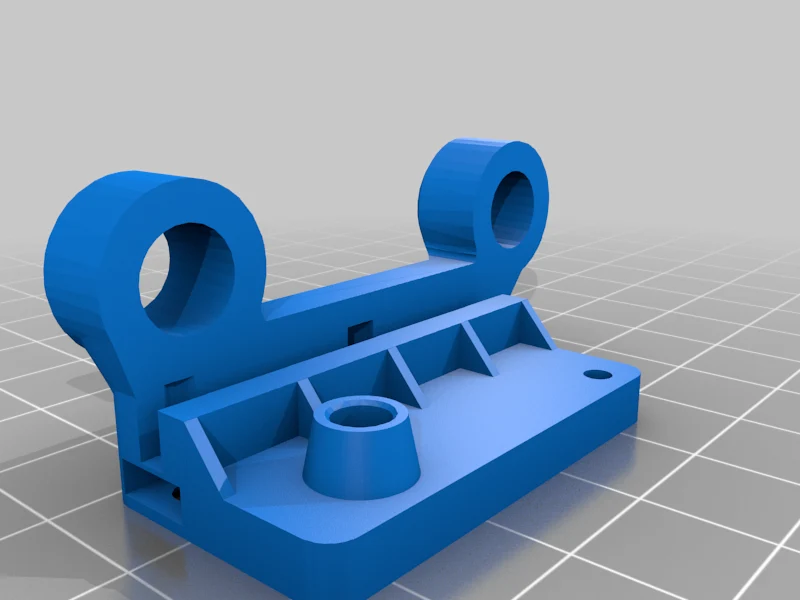

Крепление гибкого вала Боковое крепление для боковой части принтера
Прошивка
Я использую SKR mini 1.3 с TMC2209 с исправлением ошибок ветки Marlin 2-2.0.x.
Мои шаги отличались от оригинала. Также мой Linear Advanced нуждался в перенастройке.
#define DEFAULT_AXIS_STEPS_PER_UNIT { 80, 80, 400, 1026,56 }
#if AXIS_IS_TMC(E0) #define E0_CURRENT 400 #define E0_MICROSTEPS 4 #define E0_RSENSE 0.11 #define E0_CHAIN_POS -1 #endif Советы
Печатайте детали прочно, где это возможно, я в основном использовал 4 периметра и 12% заполнение гироида.
При выполнении пробной печати и расчете шагов отключите линейную подачу. Как только все будет хорошо, повторите линейное продвижение, я обнаружил, что мои цифры сильно отличаются от стандартных экструдеров.
Всегда печатайте детали принтера черным цветом ;)
