Крепление для телефона Husqvarna Quad Lock с вырезами дл...
Введение
Прежде чем создавать эту модель, я протестировал алюминиевый NICECNC и модель от Bob_58027. Оба были неудобны по высоте и наклону, что вдохновило меня на создание собственной конструкции. Кроме того, я использовал проставку из ТПУ для устранения люфта на плохих дорогах: GPS Spacer для KTM Adventure 790/890 Husqvarna Norden 901. В моем случае это была проставка толщиной 1,9 мм.
Описание

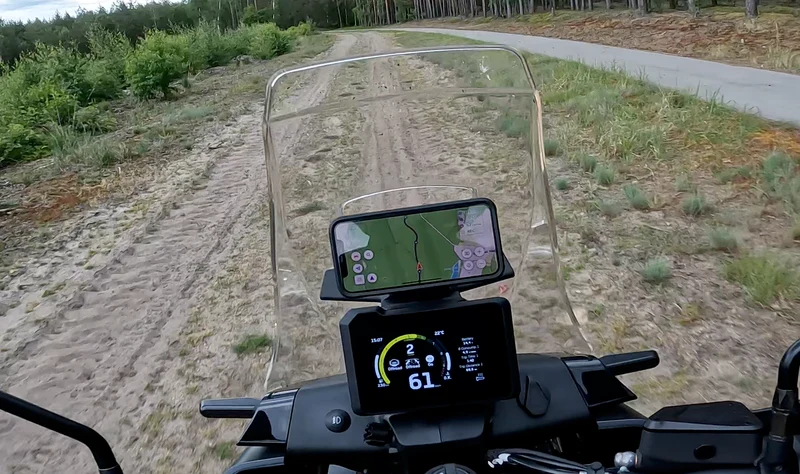

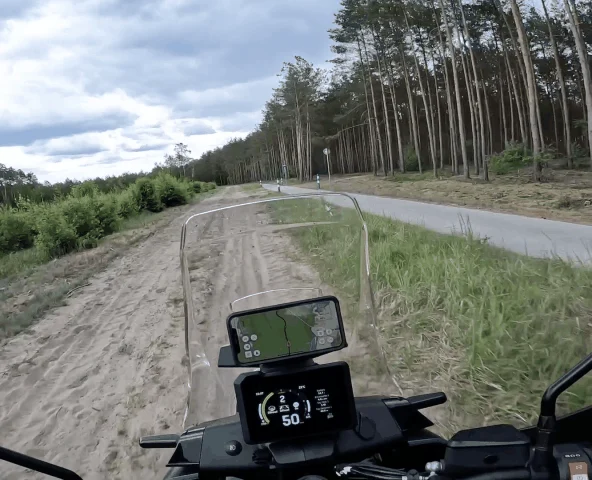

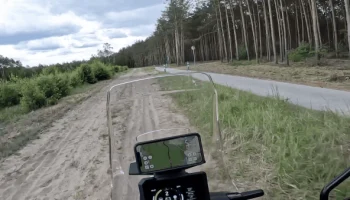

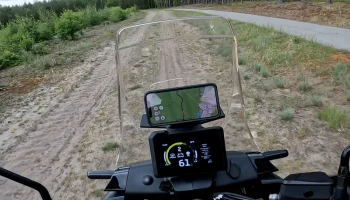

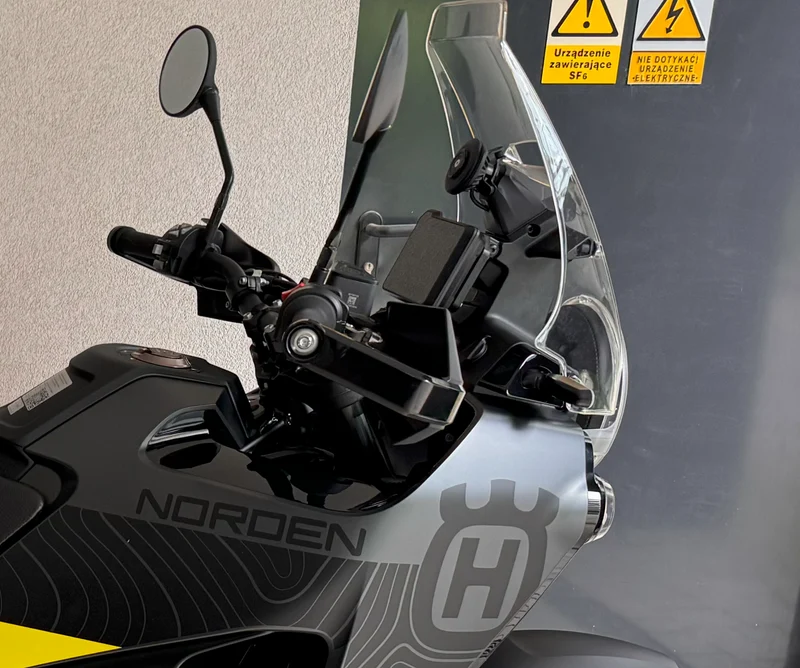

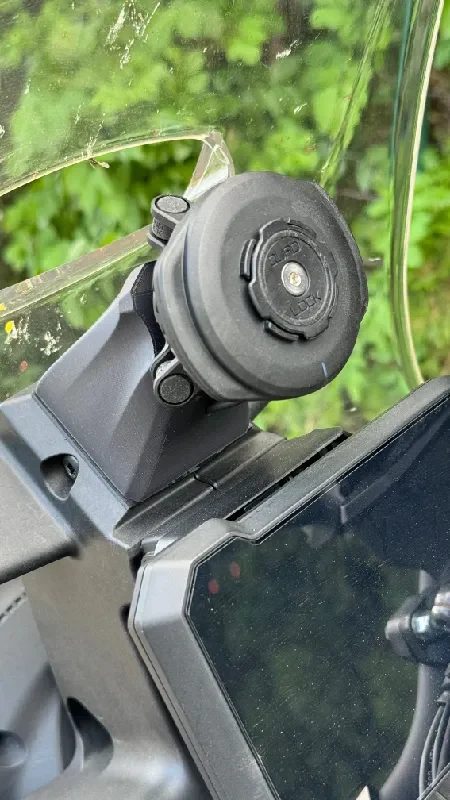

Эта подставка специально разработана для оригинального места крепления GPS Norden 901. Текущая версия с исправленным расположением относительно панели приборов проработала 4200 км (75% дорога/бездорожье) без каких-либо проблем с использованием iPhone 11 Pro. Предыдущие версии были либо слишком длинными, закрывавшими обзор приборной панели, либо слишком короткими с неудобным наклоном. Эта версия удобна для катания как стоя, так и сидя для людей ростом 6 футов 1-6 футов 3 дюйма. Угол наклона выбран для предотвращения бликов на экране телефона. Общая длина, включая основание и гаситель вибраций (около 3 см), составляет около 7 см (см. фото).

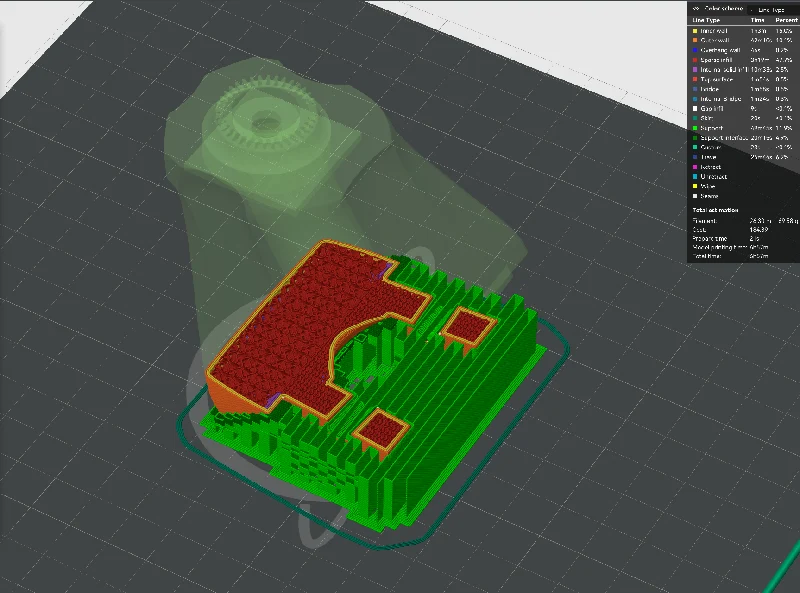

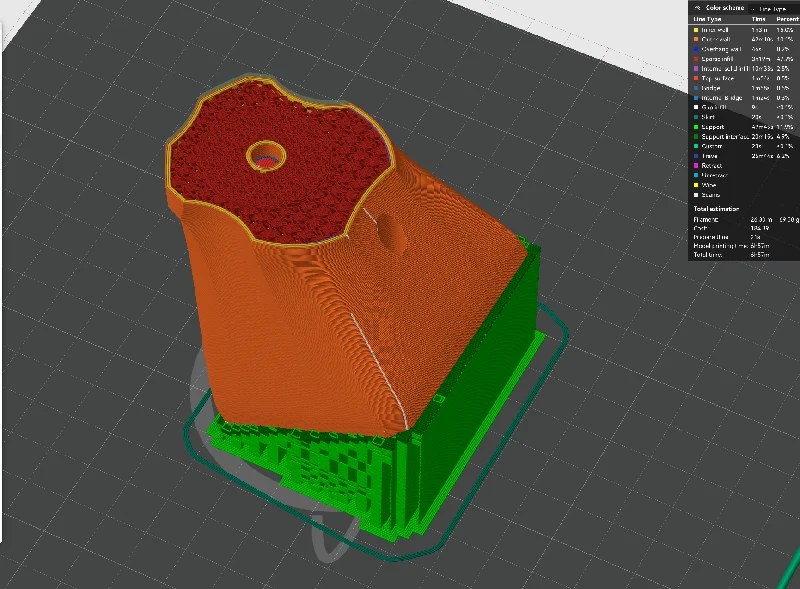

Я использовал Polymaker ASA, 4 стены и Gyroid с заполнением 30%, а также армирование в определенных местах (см. скриншоты) с заполнением 50-60%. Печать заняла около 7 часов.
Если вам понравилась модель и вы считаете, что она вам подходит, я буду очень признателен, если вы угостите меня кофе.
Установка

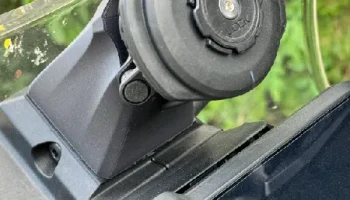

— Отверстие большого диаметра предназначено для шайбы, усиливающей заднюю стенку, где используется одиночный болт M5x12 для крепления гасителя вибраций к пластине.
— Отверстие небольшого диаметра предназначено для провода 12 В беспроводной зарядной головки Quad Lock®, которая подключается к ACC1.
— Используйте вставку с резьбой M5, совместимую с винтами OEM.
