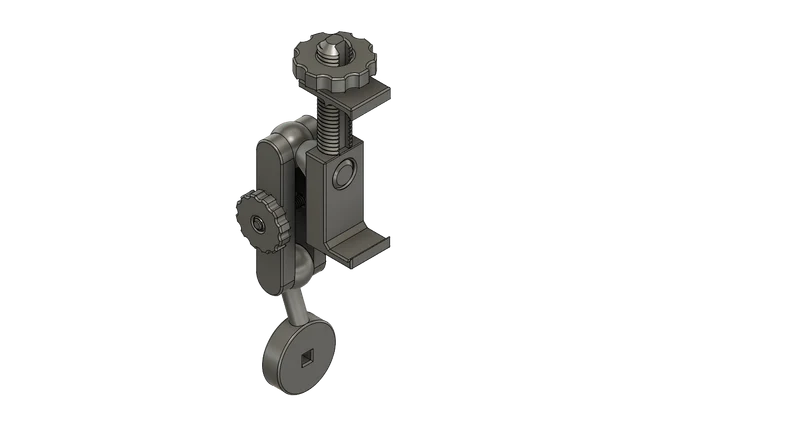

Крепление для телефона с фрикционным замком

Мне очень понравилась концепция крепления для телефона на руле/трубке, но мне нужно было, чтобы оно подходило к моему большему Iphone 13 Pro Max (с сухим чехлом для каякинга) и чтобы оно можно было сопрягать к креплению с фрикционным замком для моего каяка. Я использую дистанционный спусковой крючок Bluetooth, чтобы ловить пойманную рыбу.

Я разработал его с нуля, используя концепцию оригинала, и внес несколько улучшений, которые можно было бы использовать в оригинале. Эти улучшения заключаются в том, чтобы добавить фаску под углом 45 градусов к резьбовому шару и Phone_Arm, чтобы они легче соприкасались с соответствующими гайками, а также добавить некоторый запас к резьбовым деталям, чтобы больше принтеров печатало детали, которые действительно подходят друг к другу. Надеюсь, кому-то этот ремикс окажется полезным.

Примечание. В BallClamp1/2 я добавил однослойную перемычку, чтобы их можно было печатать так, чтобы рельефные области шара были обращены вверх без опор.

Чтобы использовать эту конструкцию так же, как я на своем каяке, загрузите следующие файлы STL для установки на систему гусениц каяка:

https://media.printables.com/media/prints/224302/stls/2049579_23e880d9-5cbd-4f89-952d-7660773a8f13/ женскийбайонеттоженскийфрикционлок_v1.stl#_ga=2.249232263.1253386173.1657820215-2006949691.1656042010

https://media.printables.com/media/prints/224302/stls/2049584_763a3c7a-ccae-4429-ba83-952d7a a0a6f9/caddybaseshortbidirect.stl#_ga=2.215611543.1253386173.1657820215-2006949691.1656042010

Настройки печати

Принтер:

TrueUpLZ

Плоты:

Нет

Поддерживает:

Нет

Разрешение:

0,2

Заполнение:

20%

Нить:

Атомная нить PETG PRO

Экстремальный угольно-черный

Примечания:

После печа��и поверхности из PETG, которые я использовал, становятся глянцевыми. Немного шлифовки, чтобы придать шероховатость поверхности шаров, а детали BallClamp1/2, которые соприкасаются с шарами, улучшают сцепление шарниров.

Категория: Спорт и активный отдых
