Модульная светодиодная система освещения........

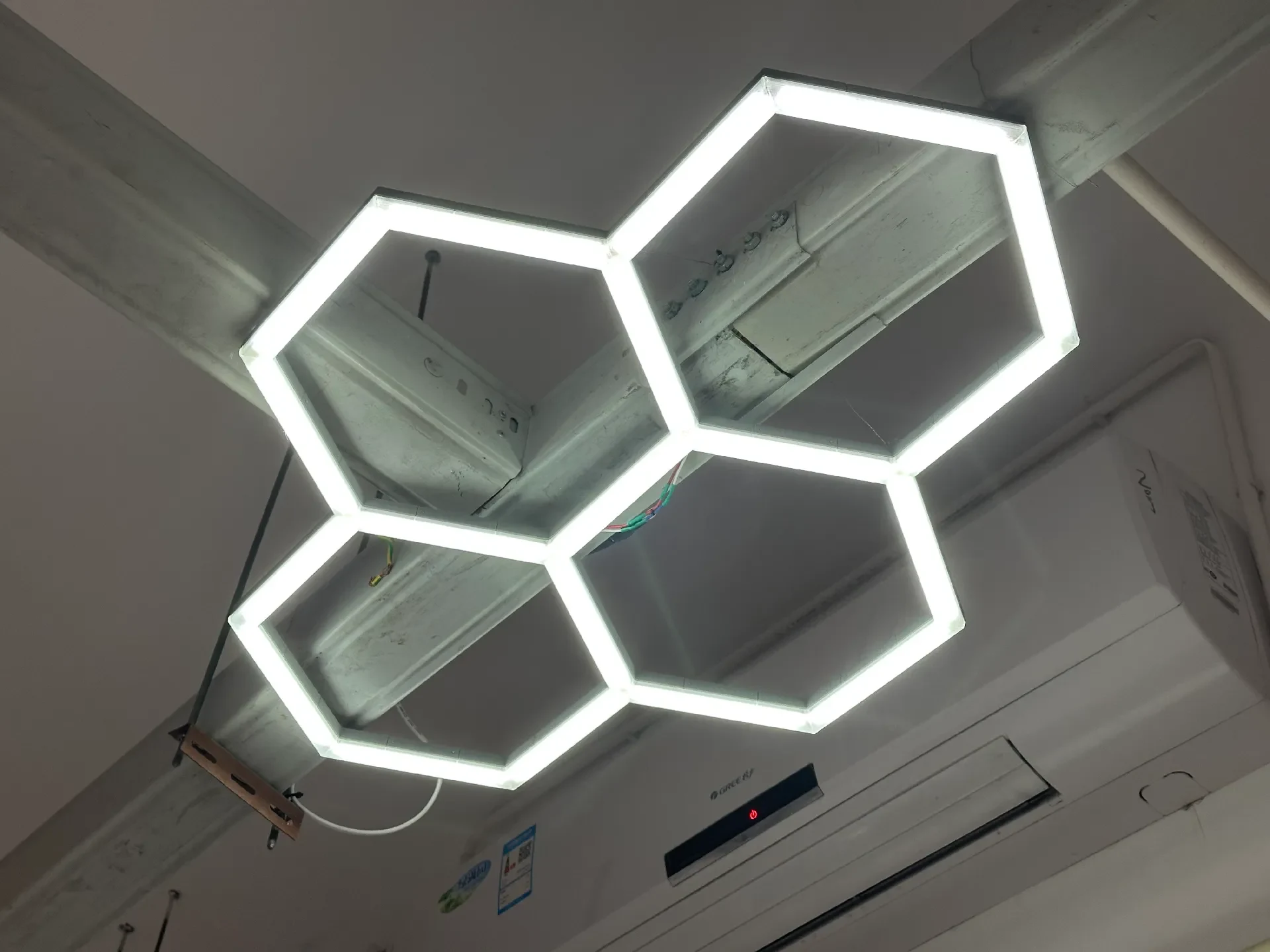

Модульная настраиваемая система освещения, поддерживающая шестиугольники, прямоугольники, треугольники и прямые дорожки. Разработан, чтобы ограничить потребности в оборудовании и сделать сборку интересной. Пожалуйста, не стесняйтесь использовать файлы STEP для создания собственных элементов и модификаций!
Обновление: 4 февраля 2026 г.: я добавил файл проекта с более крупными деталями, имеющими канал для проводов и запрессовочные зажимы. (И файлы STEP)
Мой предыдущий фонарь довольно крутой, но его можно улучшить. Эта система с самого начала была разработана для удовлетворения следующих требований:
Кастомизация
Цельные элементы рамы
Никаких клеев!
Ограниченные требования к оборудованию
В��рианты монтажа
Как все прошло? Честно говоря, было бы довольно странно опубликовать это и не соответствовать моим требованиям. Давайте рассмотрим каждое требование как основу для объяснения проекта.
Кастомизация

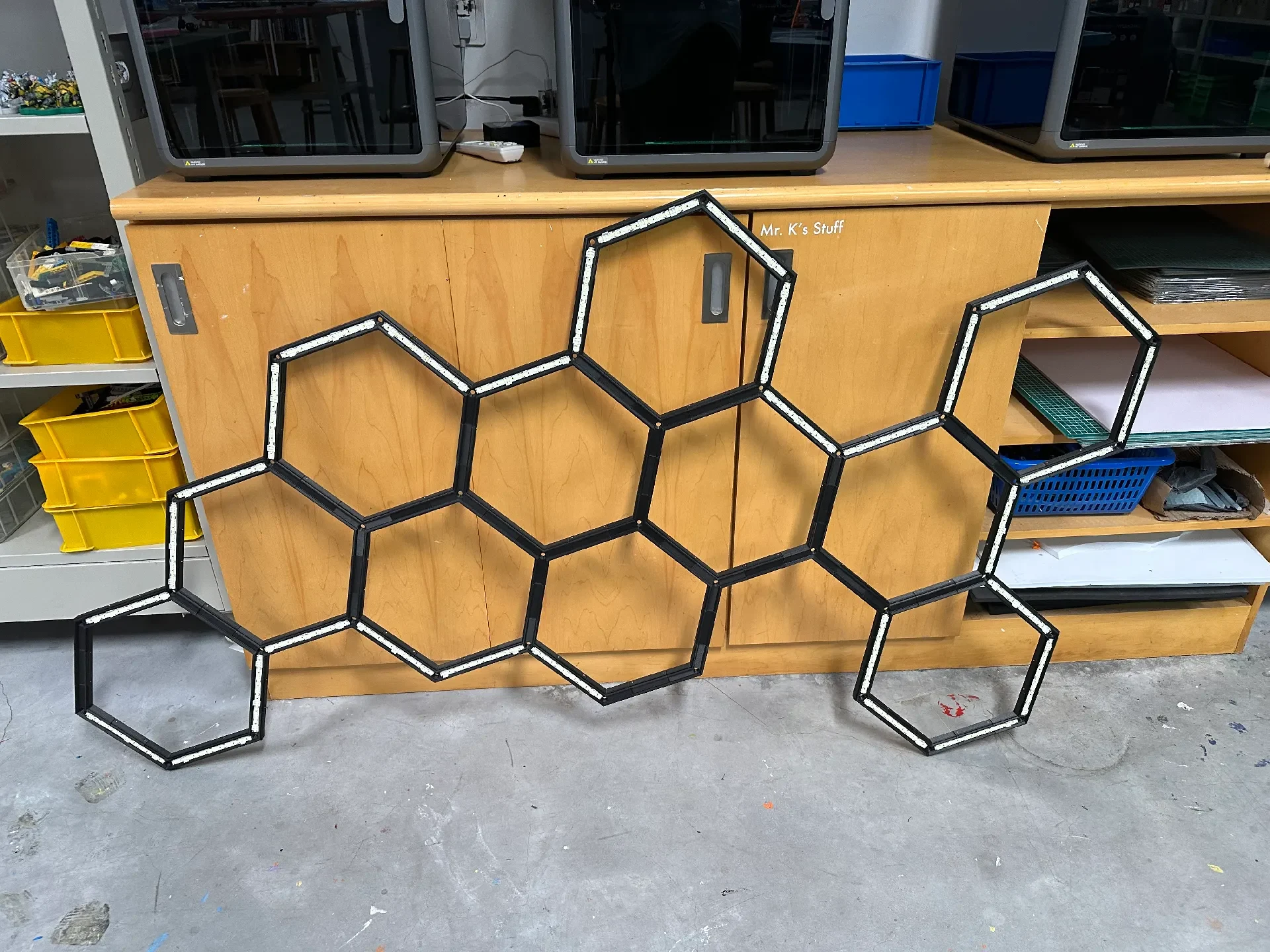

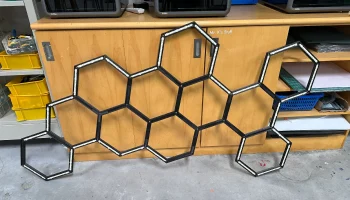

Я включил все детали, необходимые для самых разных дизайнов: от одного прямого светильника под шкафом до обширной серии шестиугольников, свисающих с потолка. Есть фрагменты изометрической сетки, прямоугольники, шестиугольники двух размеров и многое другое. В ближайшие недели я добавлю несколько оставшихся частей, которые мне еще предстоит закончить, но предоставленный сейчас комплект довольно обширен. Более того, я загрузил все в виде файлов STEP, так что вы можете настроить еще больше с помощью программного обеспечения для параметрического моделирования.
Цельные элементы рамы

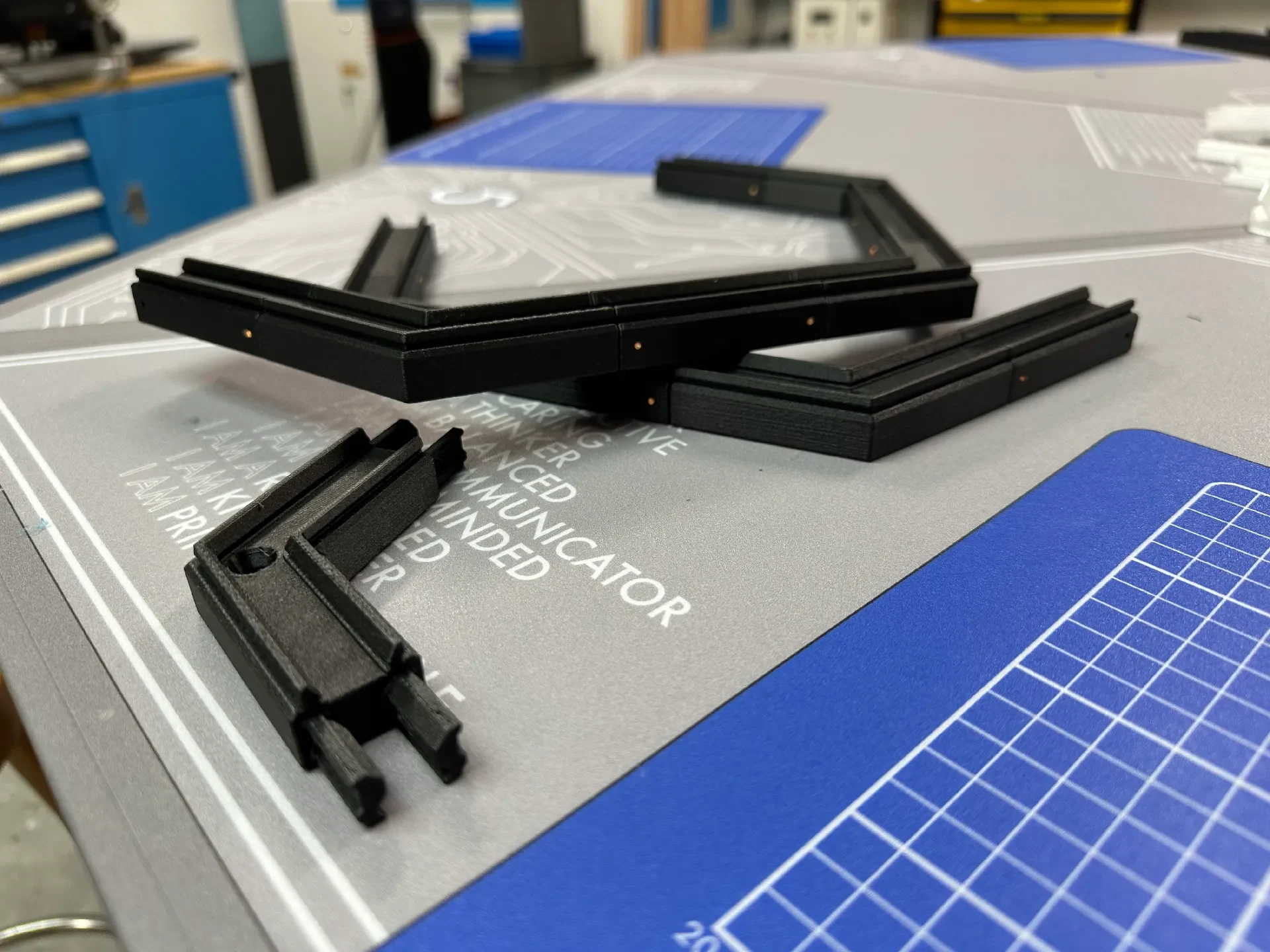

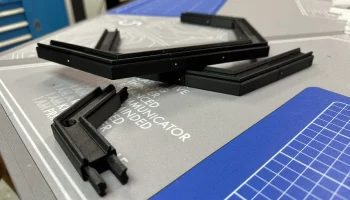

Моя первая конструкция включала приклеивание частей подложки к деталям рамы для повышения прочности, но при этом требовались дополнительные опорные детали и крышки светодиодов, чтобы они были достаточно жесткими. При разработке этой системы я хотел избежать каких-либо дополнительных опор. Детали рамы относительно толстые, но очень прочные. При создании фонаря сравнительного размера новая система является более жесткой, используя только элеме��ты рамы, чем первый светильник, в котором все слои были склеены вместе. Кстати о клее...
Никаких клеев!

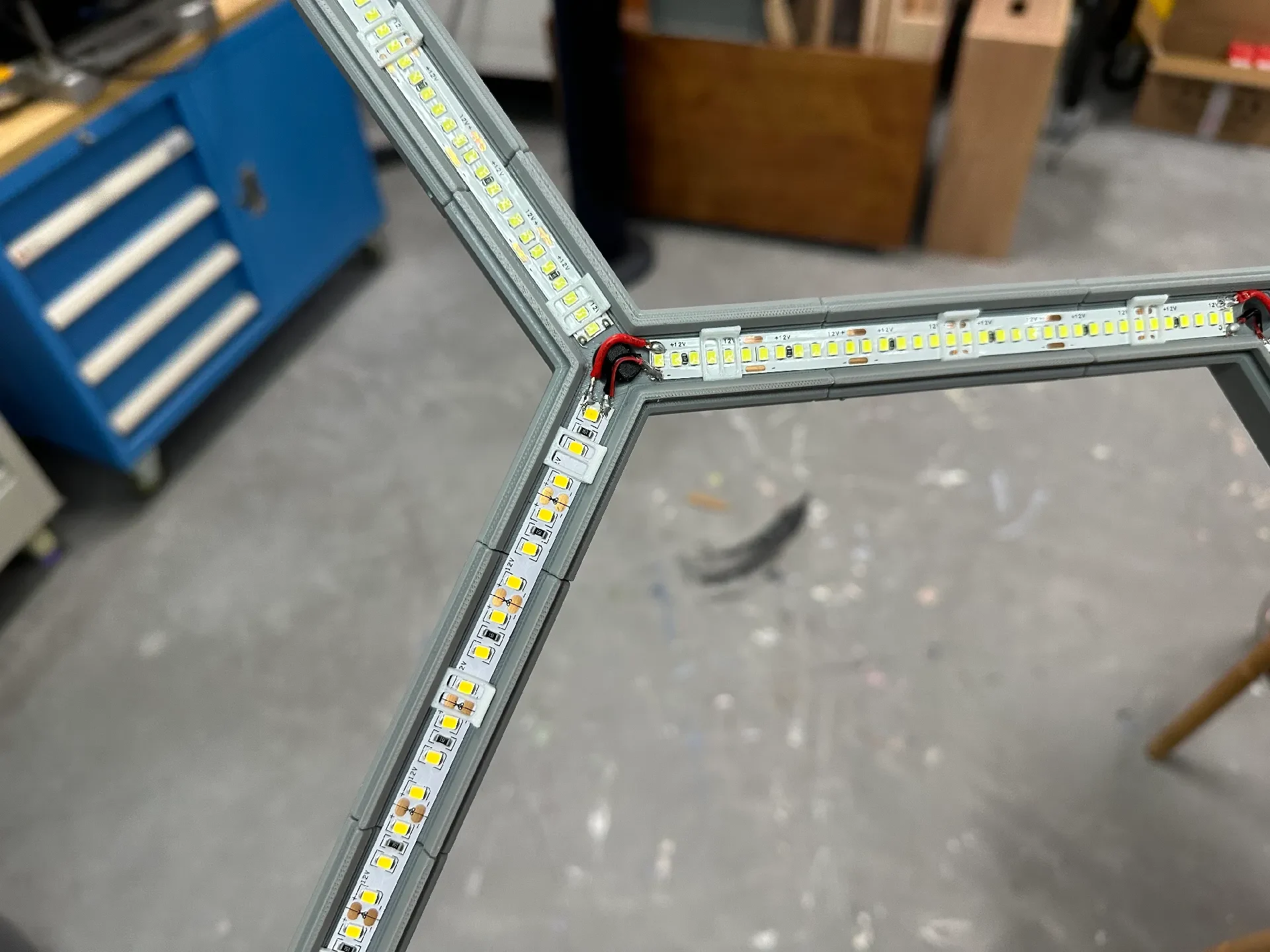

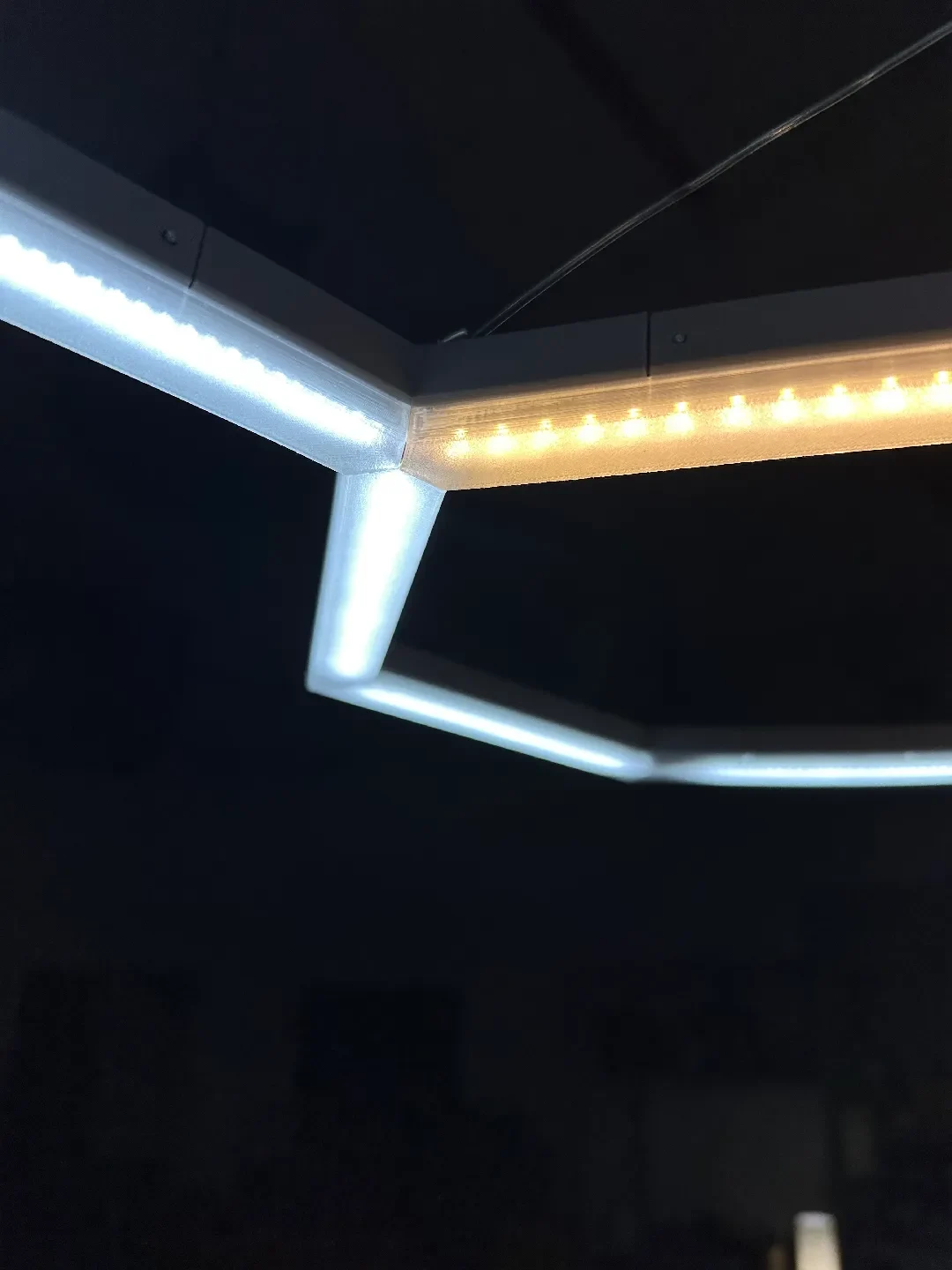

На сборку первого светильника ушли часы и часы. Я предполагаю, что на каркас со всей склейкой, удержанием на месте, склеиванием скотчем, спиливанием не совсем подходящих краев и т. д. ушло 5-6 часов. Мне очень понравилось использовать нить в качестве соединителя, и я решил использовать ее в этом проекте в качестве стопорного штифта. Детали соединяются вместе и имеют отверстие, которое аккуратно подходит к нити, фиксируя их вместе и предотвращая изгиб или развал частей. Никакие клеи не наносятся только на раму: крышки светодиодов также защелкиваются на месте, помогая укрепить раму, оставаясь при этом съемными. Если хотите, вы можете нанести клей на стыки; правильный тип, безусловно, поможет повысить ж��сткость. Однако вам не обязательно этого делать, вы прекрасно справитесь и без этого.
Ограниченные требования к оборудованию

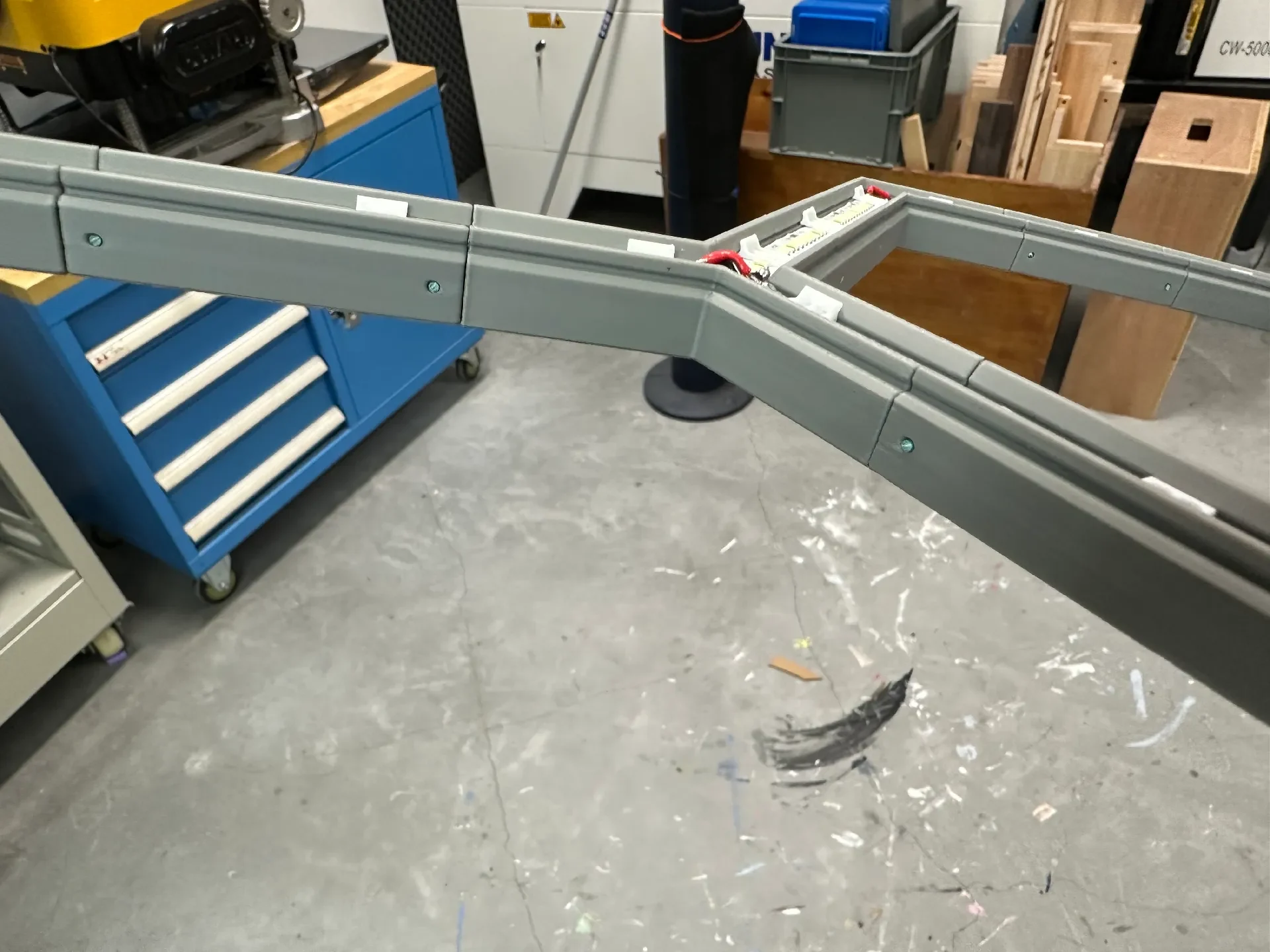

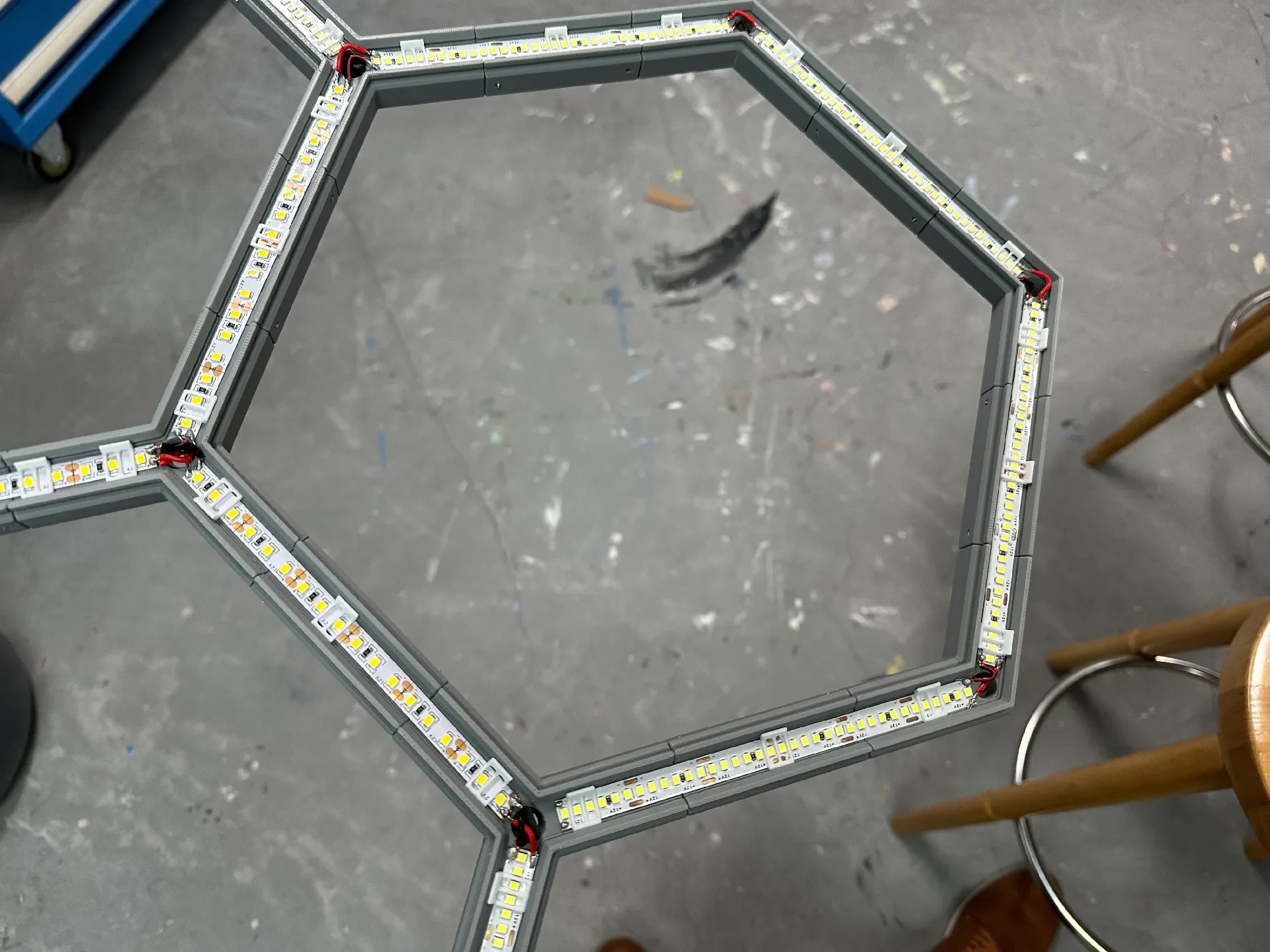

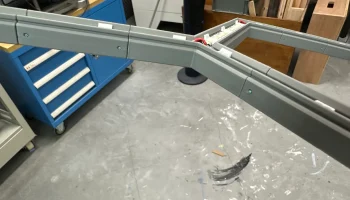

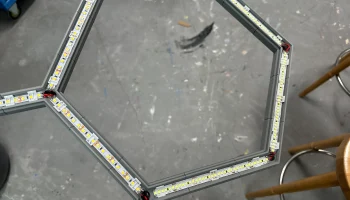

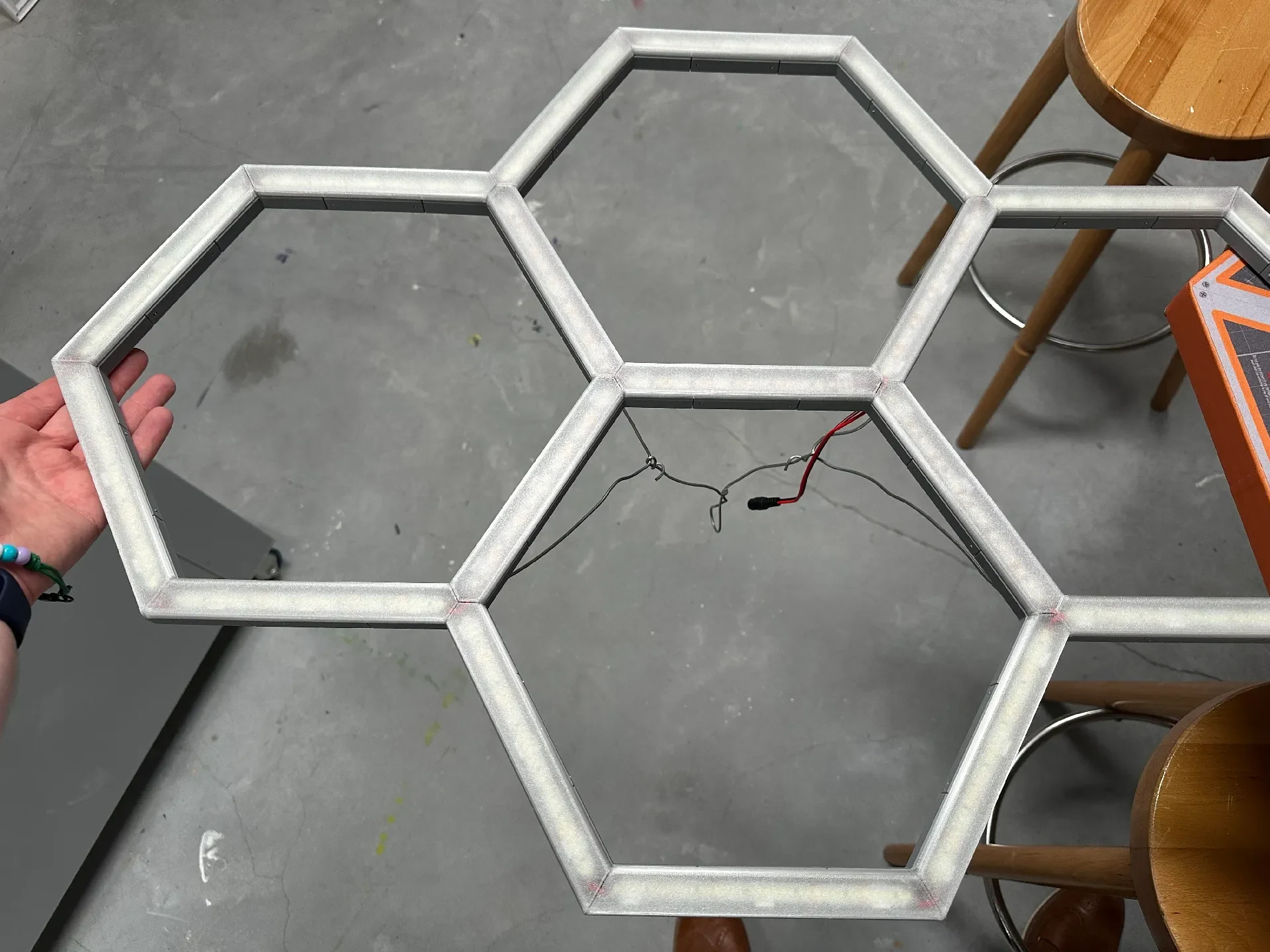

На обратной стороне всех прямых деталей вы найдете отверстие такого размера, чтобы обеспечить плотную посадку дополнительных резьбовых вставок, затвердевающих при нагревании. Эти винты, а также винты M4 или крючки с проушинами — единственное дополнительное оборудование, которое я бы порекомендовал. В первую версию я включил модели для приклеивания проводов с обратной стороны, чтобы привести их в порядок, и, если люди захотят, я могу включить сюда похожие модели. Тем не менее, входящие в комплект детали имеют отверстия по размеру для нити, что позволяет вам управлять проводкой, просто сгибая нить и вставляя ее в отверстия. (Смотрите фотографии).
Варианты монтажа

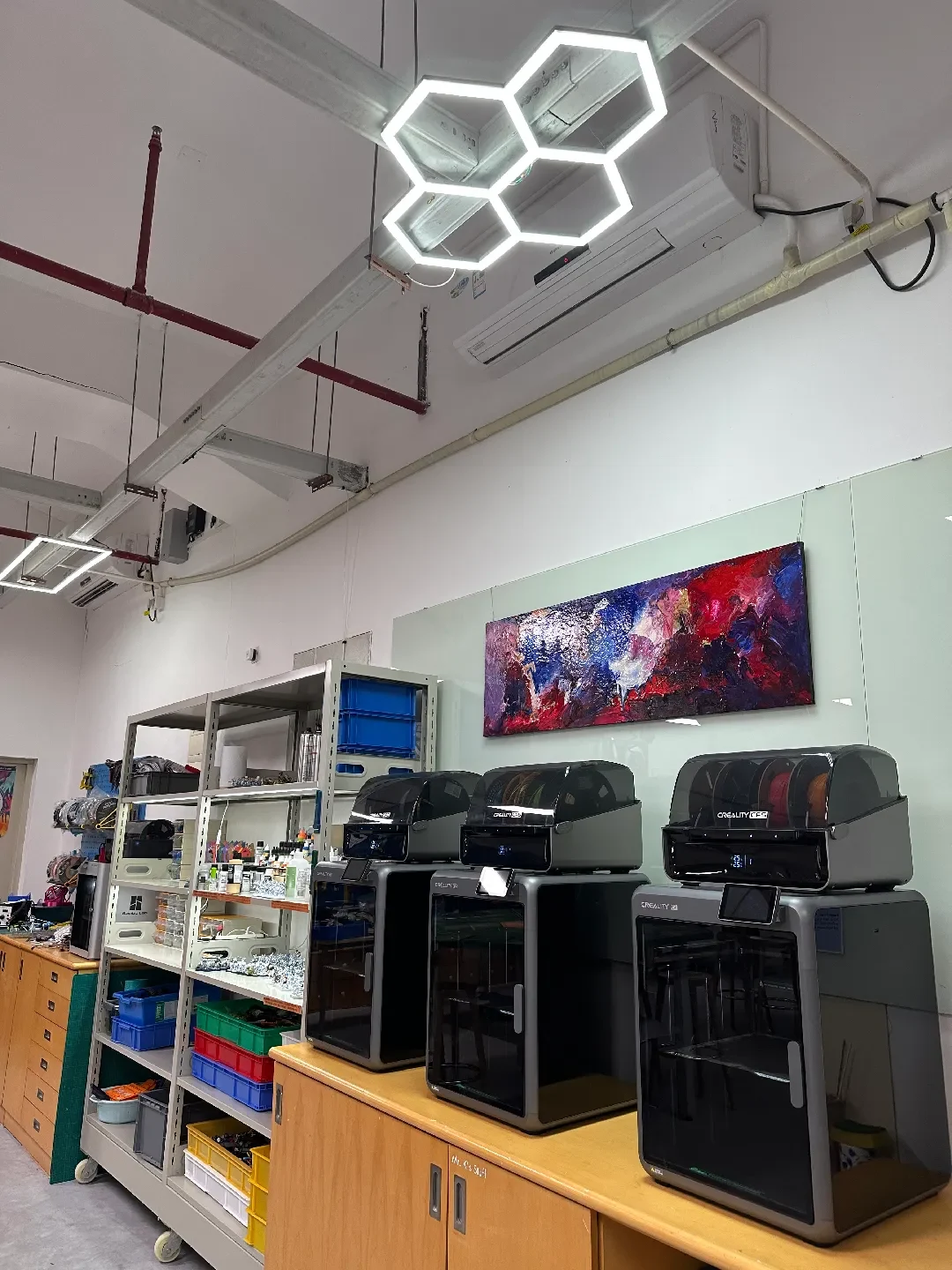

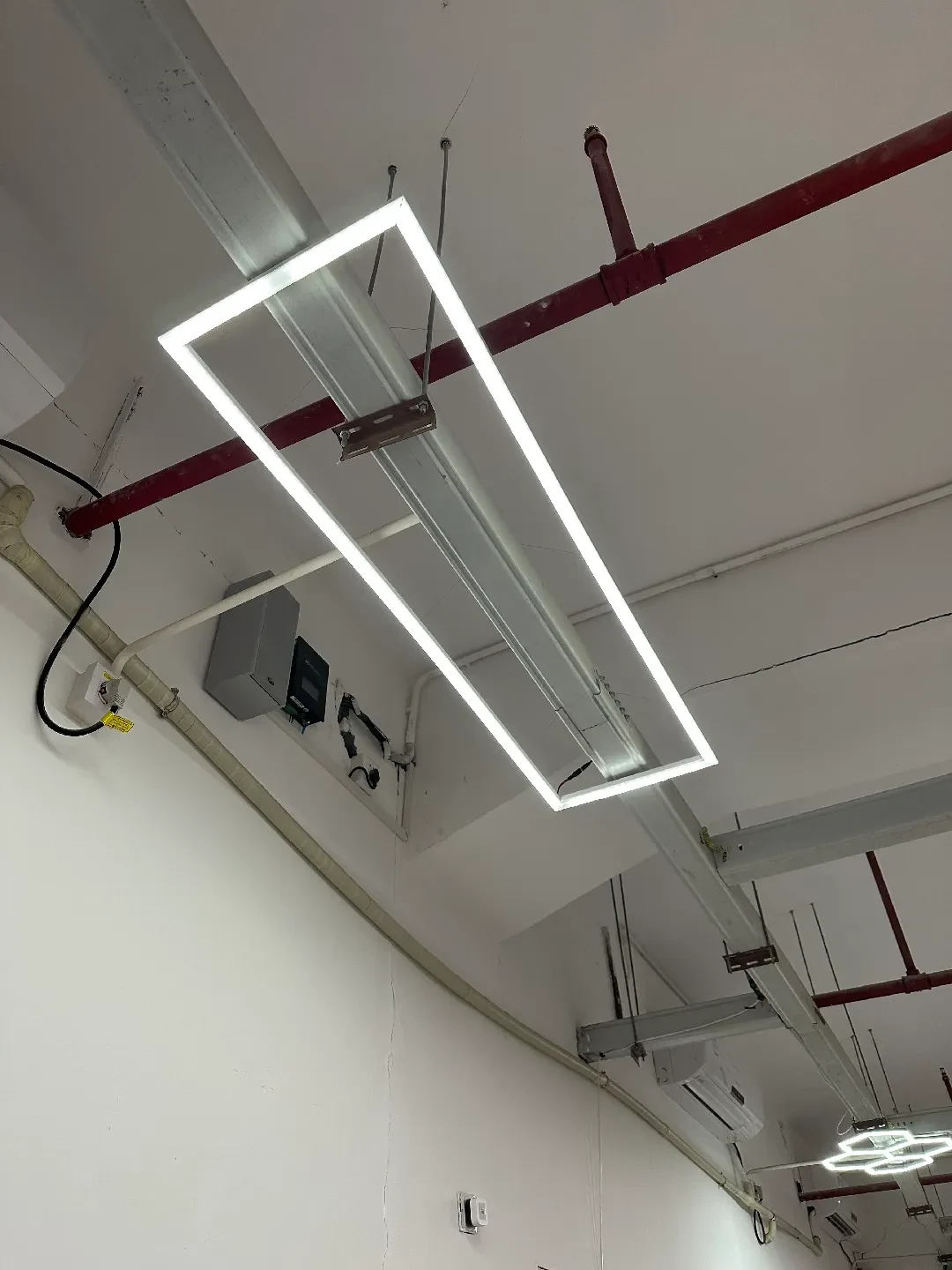

Вы также ��ожете использовать дополнительные подвесные вставки, чтобы подвешивать раму к потолку, без необходимости использования какого-либо оборудования, кроме того, что вы хотите использовать для ее подвешивания. Прямую направляющую можно легко изменить, добавив в слайсер отверстия для магнитов, если вы захотите установить его под стальной полкой, как это сделал я. (Или приклейте магниты к шкафу). На момент запуска я не загрузил готовый набор крепежных и подвесных деталей, так как мне пришлось сопро��ождать школьную поездку. Протестированные модели для монтажа должны быть доступны не позднее 23 ноября, а подвесные вставки — к 19 ноября. (Я их уже тестировал, просто нужно немного доработать)
Хватит о требованиях! Как сделать свет?
Оба размера шестигранных элементов предназначены для установки светодиодных лент с точкой разреза 25 мм. Прямые и прямоугольные элементы могут
