Модульный педалборд
Модульный педалборд

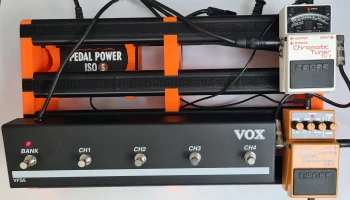

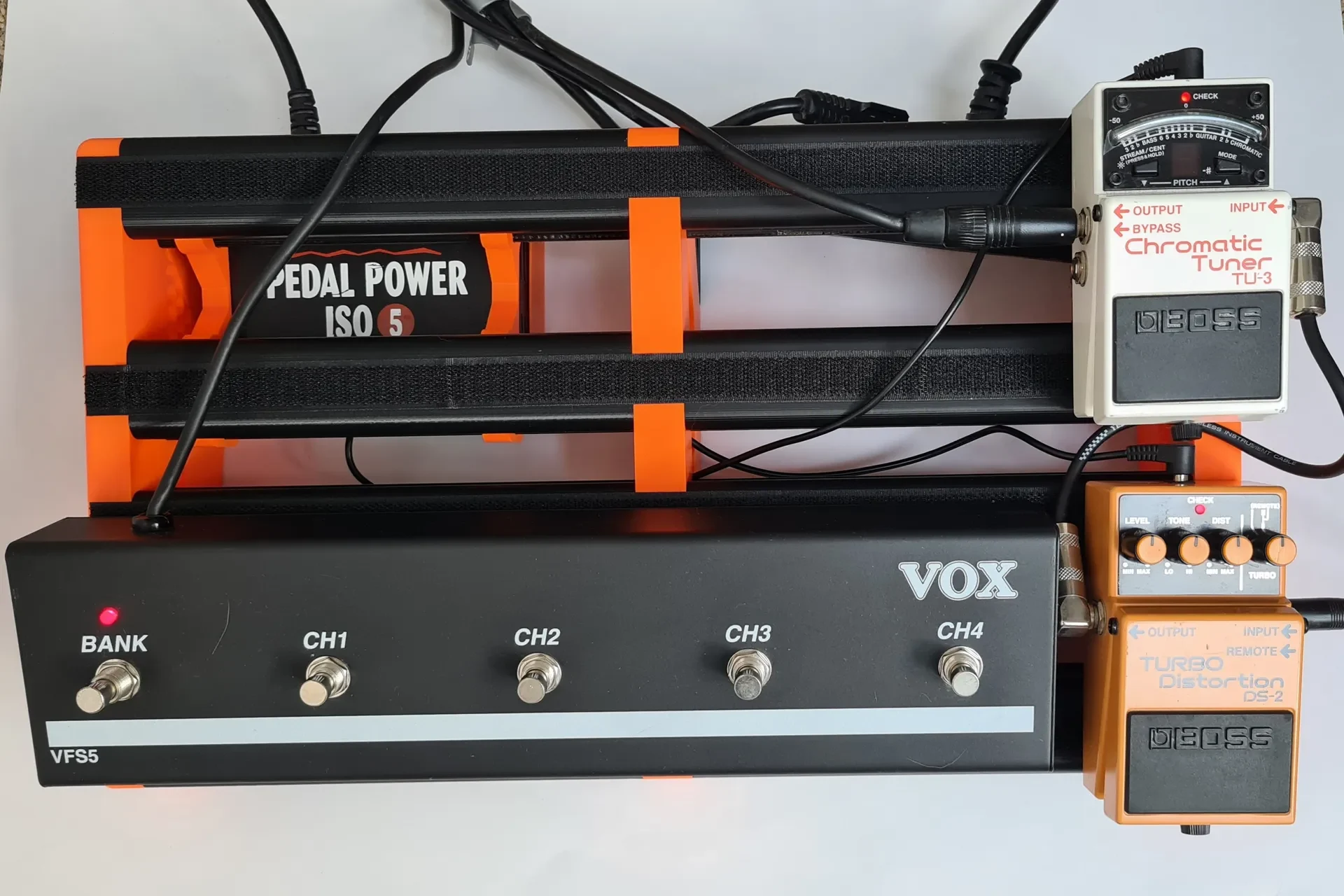

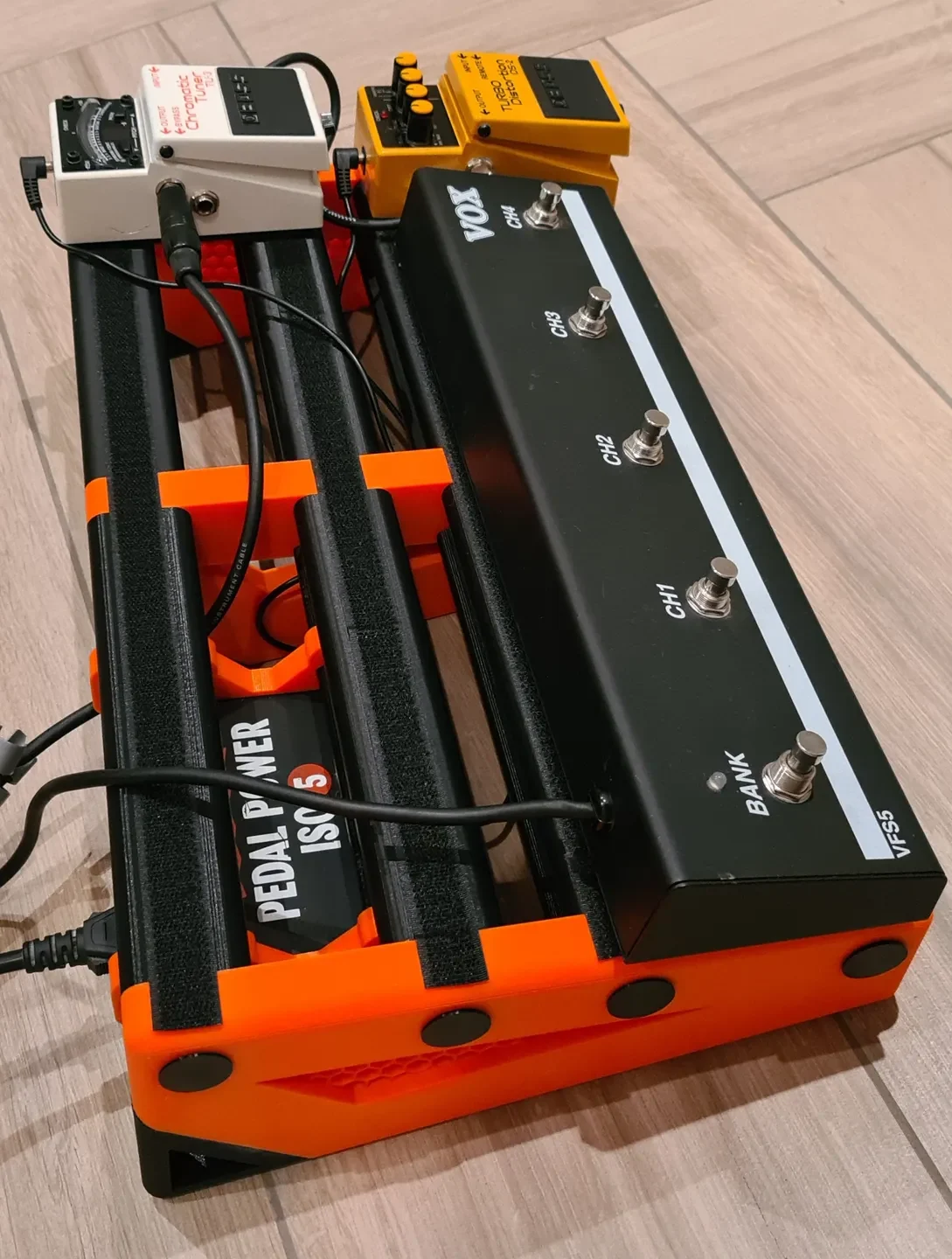

Эта модель позволяет распечатать собственный модульный педалборд. Он является модульным, поскольку вы можете добавлять дополнительные длины педалборда в боковом направлении, каждый раз добавляя по 20 см (или 22 см). Педалборд на фото имеет общую ширину 46 см. Я спроектировал профили и ножки довольно массивными, потому что не знаю, какие силы ему приходится выдерживать, не зря их прозвали педалями :)
Сила педалборда достигается за счет нитей, спрятанных внутри доски. В моем местном хозяйственном магазине они стоят около 2,50 евро за 1 метр.
Аппаратное обеспечение
Вам понадобится дополнительное оборудование:
Резьба М6(в моем случае 4 нитки по 46см.
Болты М6 х 8
Шайбы М6
Винты M3 (длиной от 5 до 15 мм)
Сборка

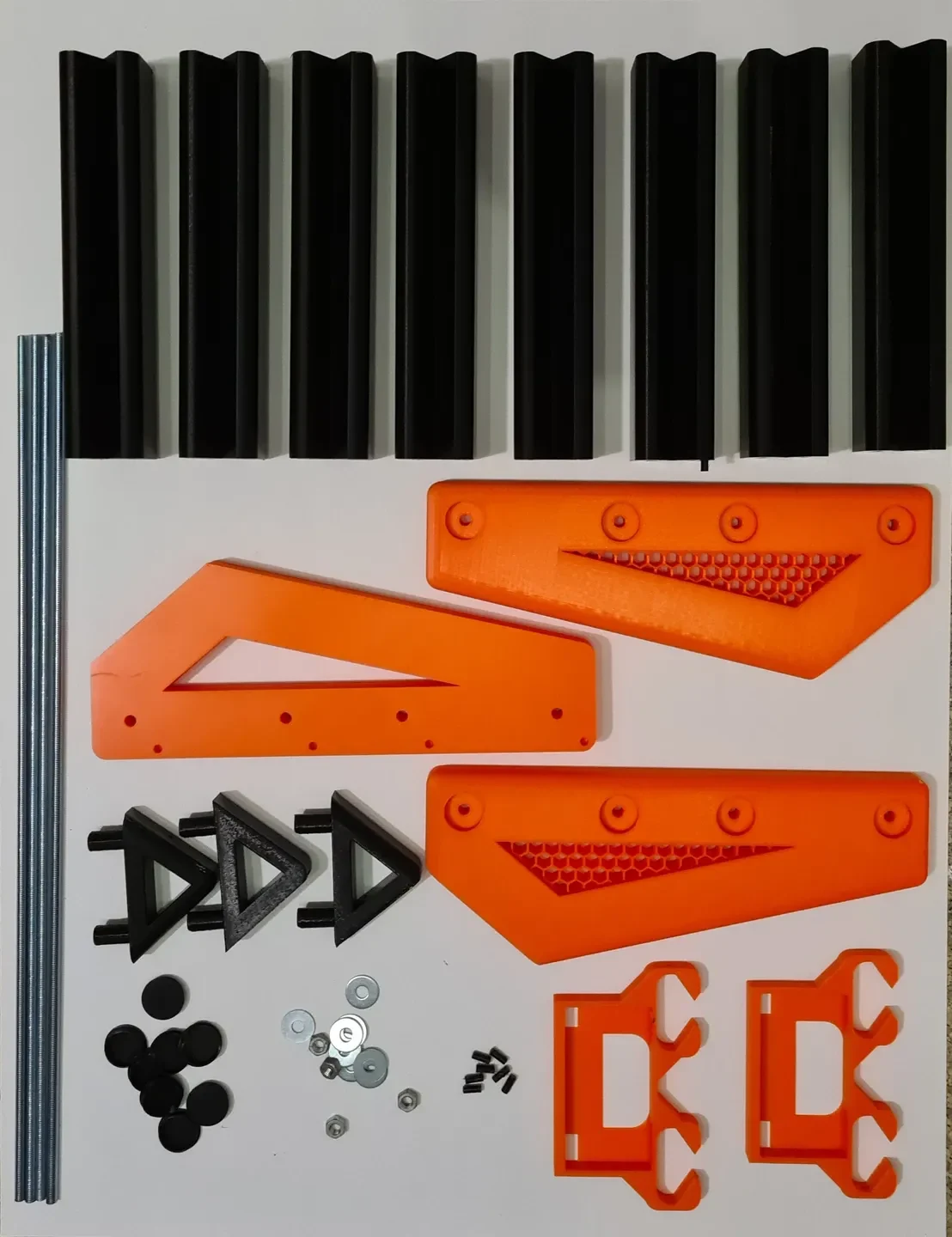

Распечатайте все детали желаемой ширины. Изображения ниже помогут вам определить количество отпечатков, необходимое для каждой модели.
Сначала приклейте треугольники к «ножкам».
Во-вторых, вставьте все колышки в профили, клей не нужен, это просто для совмещения ножек.
Я сделал держатель для Voodoo Lab Pedal Power Iso 5. В данный момент мне нужно поместить его между профилями, потому что позже профили будут недоступны.
Накрутите гайку поверх четырех резьб М6, добавьте шайбы и протолкните их через ножки. Также выложите профили на ветку.
Добавьте еще одну ногу и продолжайте добавлять профили.
Добавьте последнюю ногу, и педалборд почти готов!
Я сделала колпачки, чтобы спрятать орехи. Просто затолкайте их в отверстия.
Прикрепите липучку к профилям и педалям, и все готово!
Я также добавил резиновые ножки для печати на гибкой нити и прикрепил их под доску, если хотите.
Инструкция по печати
Главным образом потому, что я очень нетерпелив, а большие модели довольно просты, я напечатал большие модели на толщине 0,3 мм. Мелкие детали я напечатал толщиной 0,1 мм.
При удачном расположении ни одна из моделей не нуждается в поддержке.
Ножки могут поместиться на рабочей пластине MK3S с плоской стороны, но Prusaslicer не может этого понять. Вам нужно сделать это вручную.
