Минималистичный и гладкий угловой кронштейн........
хейхо
Для небольшого проекта мне понадобились минималистичные кронштейны! Поскольку мне не особенно нравились большинство версий, уже доступных в Интернете, я быстро сконструировал несколько самостоятельно и в итоге установил эти. После этого проекта меня попросили спроектировать угловой кронштейн аналогичным образом. Так вот оно!
Идеи дизайна
Круглые углы
Отсутствие жестких краев обеспечивает красивую минималистическую форму, о которую никто не может неприятно наткнуться :)
Аппаратное обеспечение

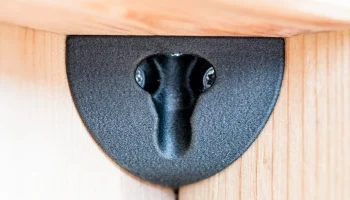

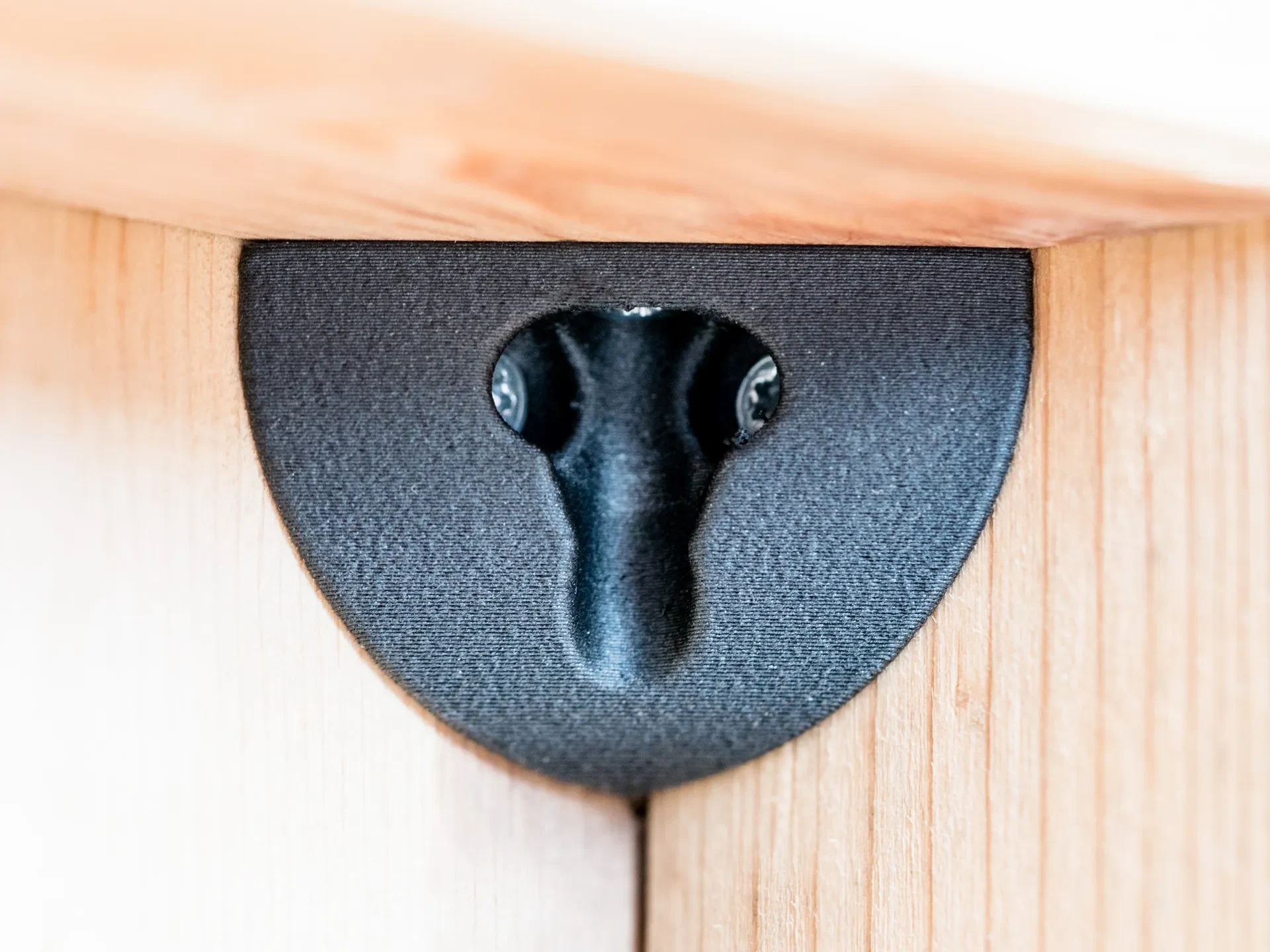

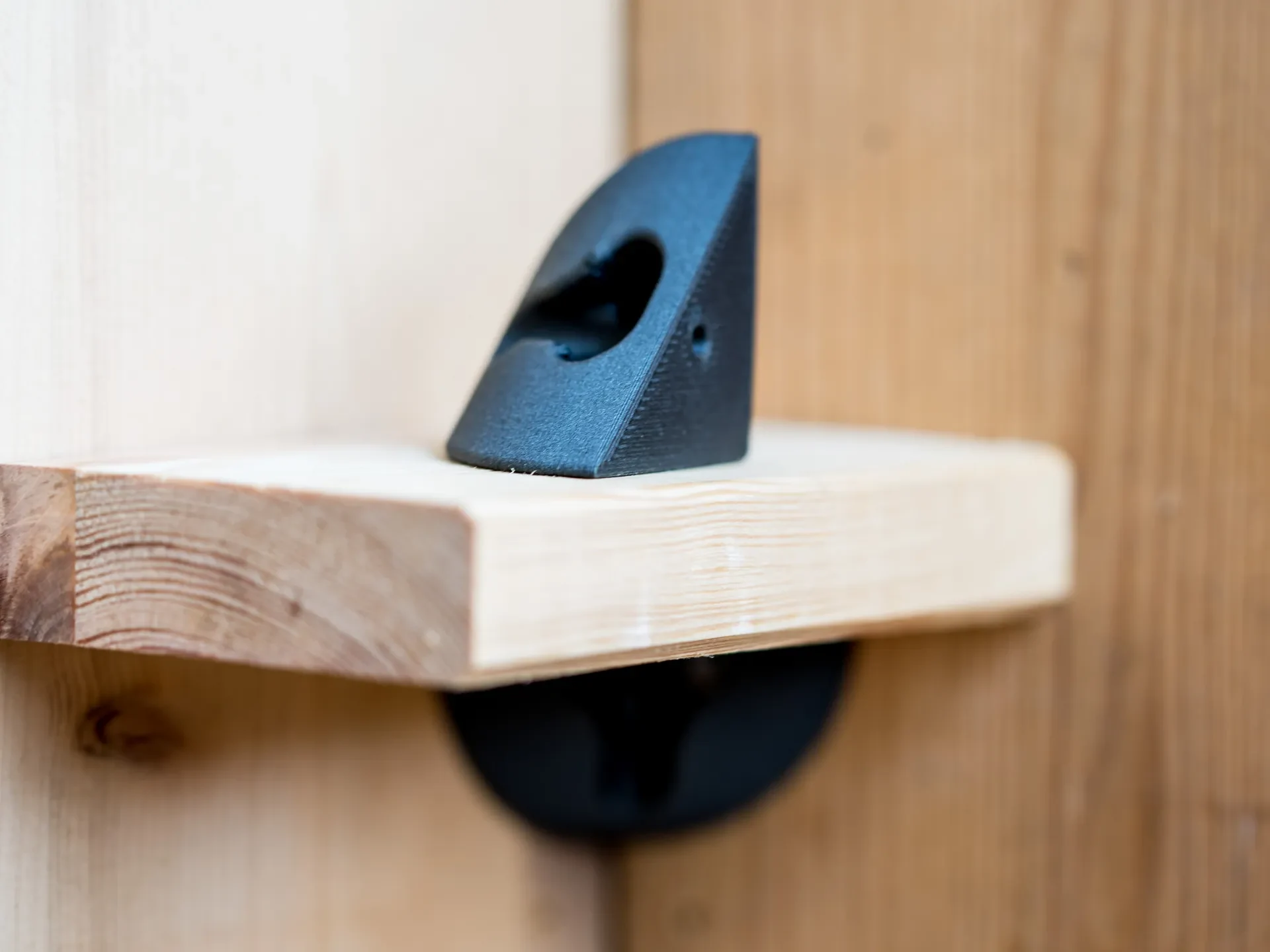

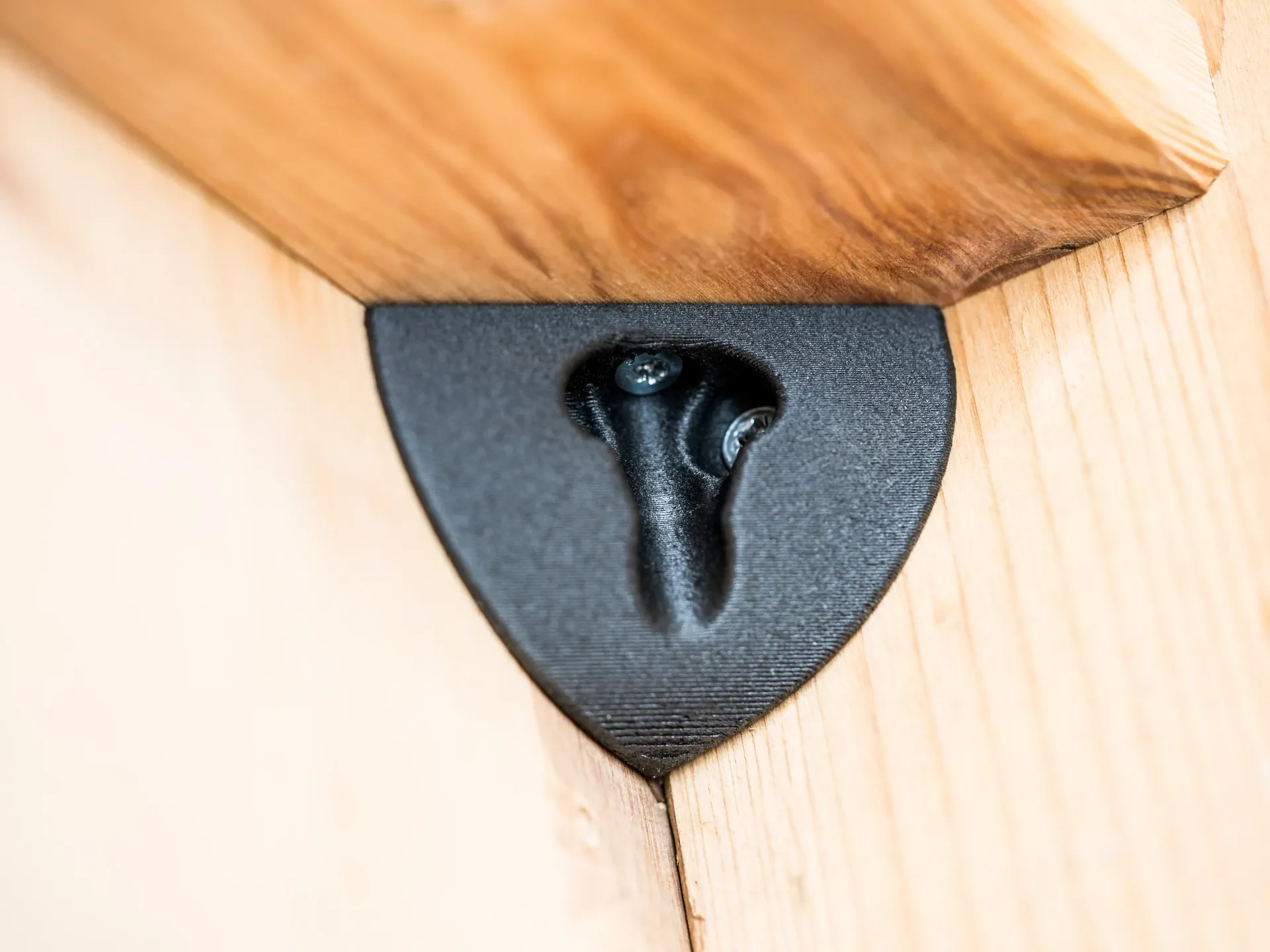

Для сборки требуются всего 3 шурупа по дереву (стандартные с потайной головкой или с плоской головкой). Два винта 4 мм (x 20 мм +) для крепления уголка и один винт 3 мм (x 8 мм +) для крепления кронштейна.
Кепка

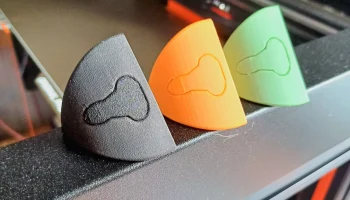

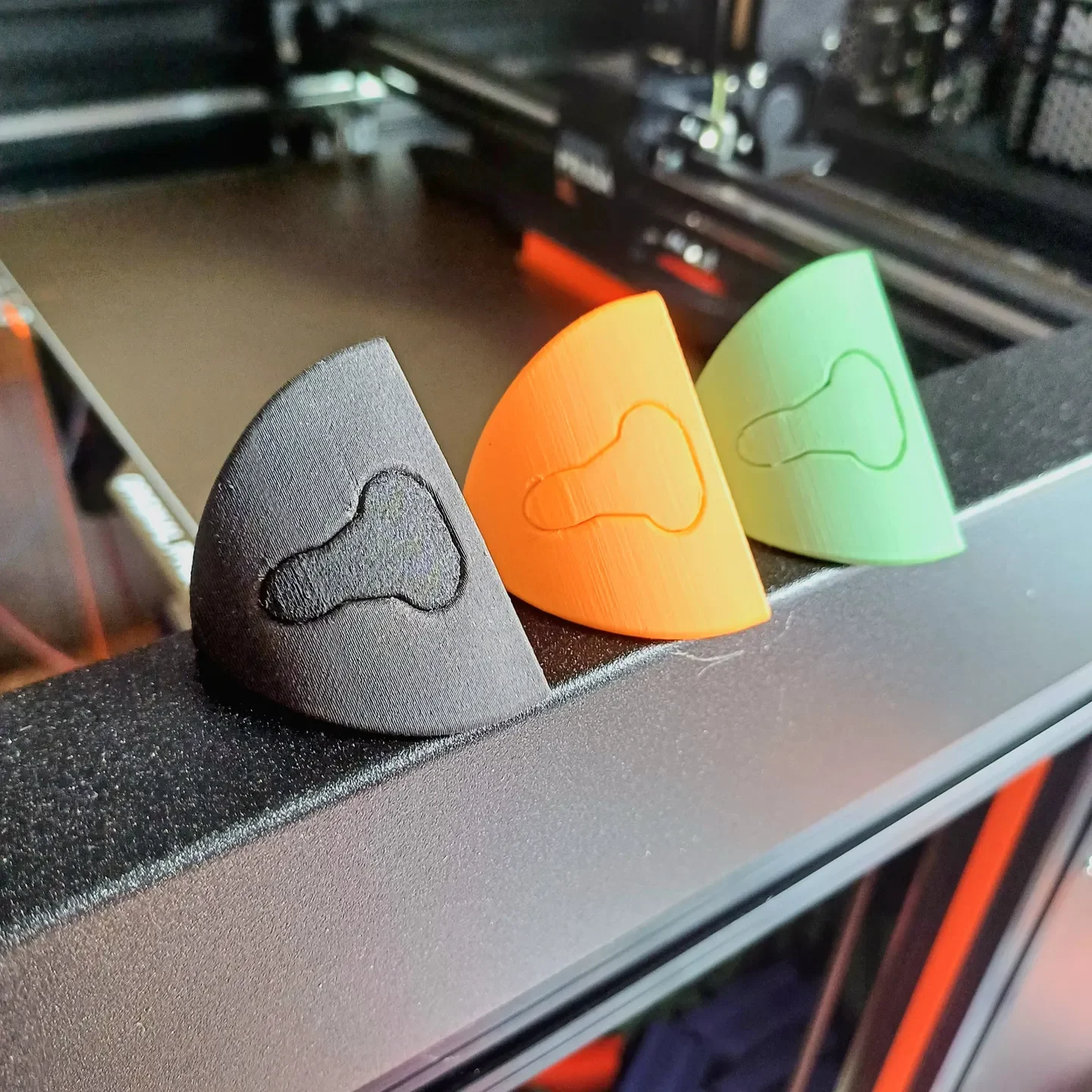

Добавил 2 шапки версии. Тот, который можно печатать стоя, и тот, который можно печатать лежа. Вертикальный вариант выглядит чище, но со временем ему потребуются поля. Лежащий вариант позже не будет выглядеть таким чистым, но его легче распечатать.
Масштабирование
Вы можете масштабировать модель вверх/вниз, если хотите! Но имейте в виду, что размеры винтов также изменятся!
Распечатать инструкции:
Я напечатал кронштейны высотой слоя 0,2 мм, заполнением 30% и периметром 4 с помощью PETG. Но PLA или еще более технические материалы тоже подойдут :)
Если вы хотите добиться максимальной стабильности, выберите 100% заполнение.
Швы:
Веселитесь! И если вам понравилась моя работа, поделитесь ею и подумайте о том, чтобы оставить небольшое пожертвование, чтобы я мог продолжать публиковать свои работы!
