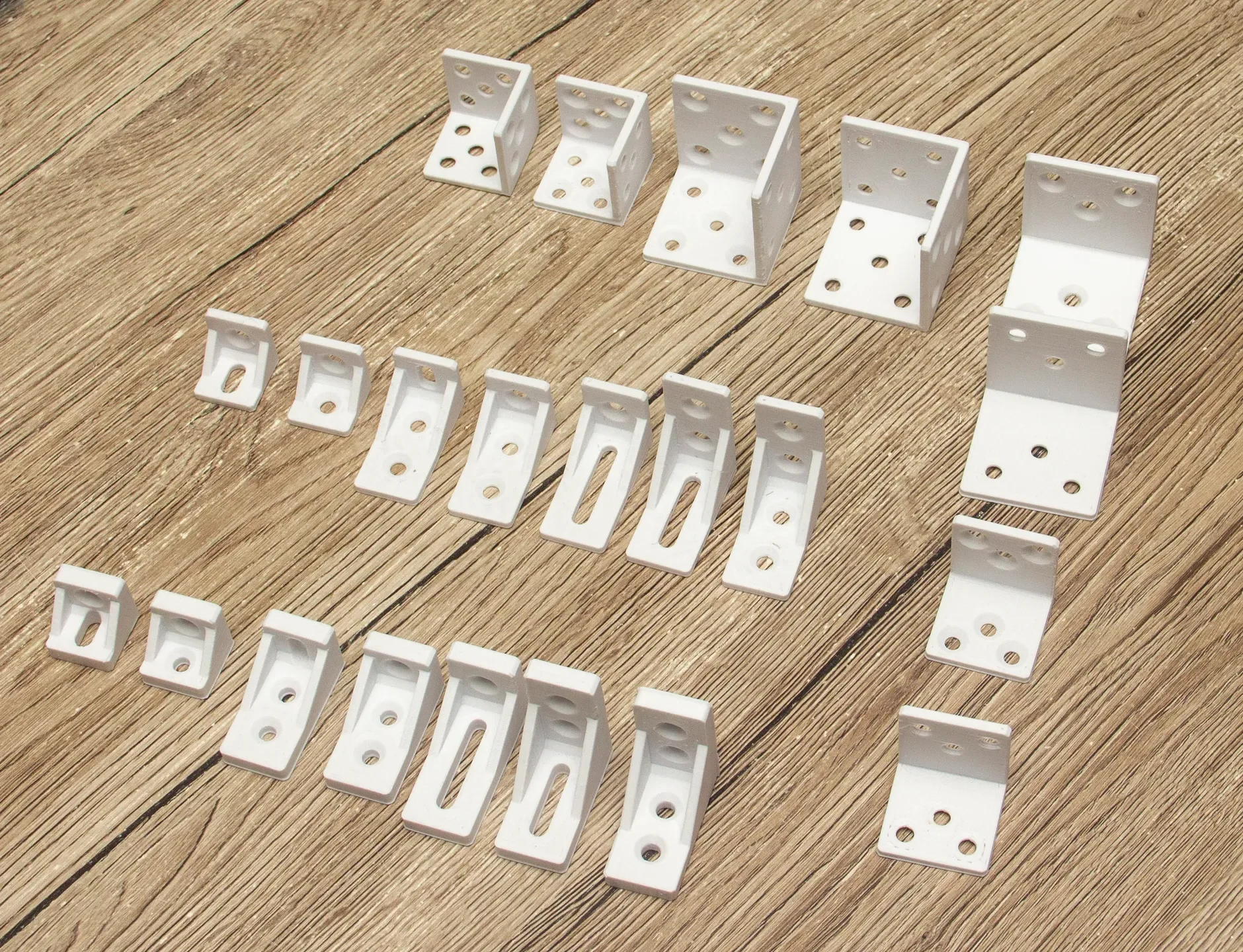

Обновлено: Комплект кронштейнов: 14 L-образных кронштейно..
Я сделал этот комплект кронштейнов, чтобы при необходимости вы могли распечатать свои собственные. Как Г-образные кронштейны, так и угловые кронштейны, внутри и снаружи.
Все кронштейны имеют толщину 3 мм, а версия толщиной 6 мм обеспечивает дополнительную прочность, когда это необходимо.
Все отверстия для винтов имеют диаметр 5 мм и зенковку 2 мм.

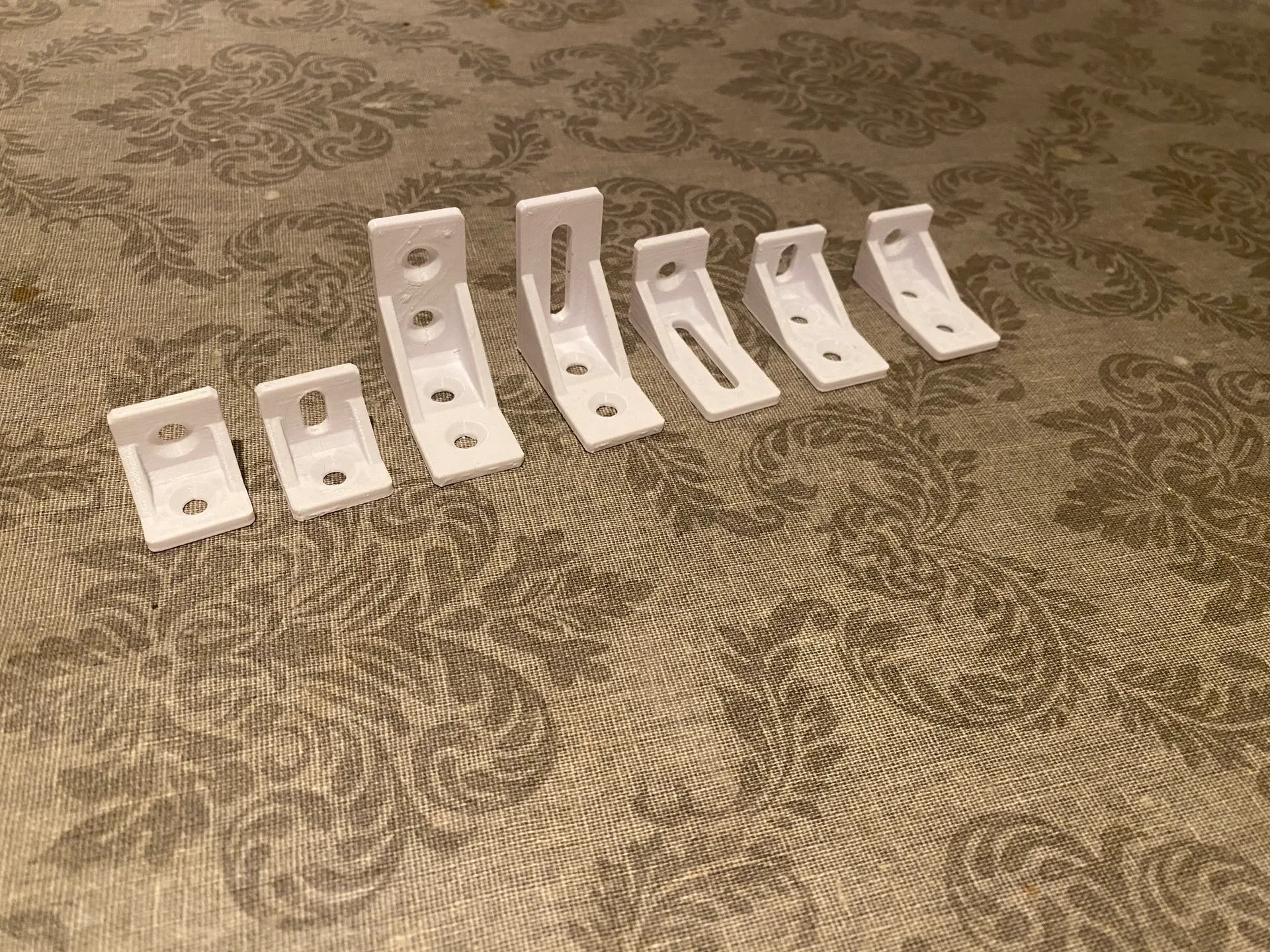

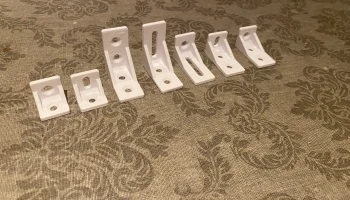

L-кронштейны:
20x20 мм с зенковочными отверстиями.
20x40 мм с зенковочными отверстиями.
40x40 мм с зенковочными отверстиями.
20x20 мм с одним отверстием для зенковки и одним регулируемым отверстием.
20x40 мм с одним отверстием для зенковки и одним регулируемым отверстием.
20x40 мм с двумя отверстиями для зенковки и одним регулируемым отверстием.
40x40 мм с двумя отверстиями для зенковки и одним регулируемым отверстием.

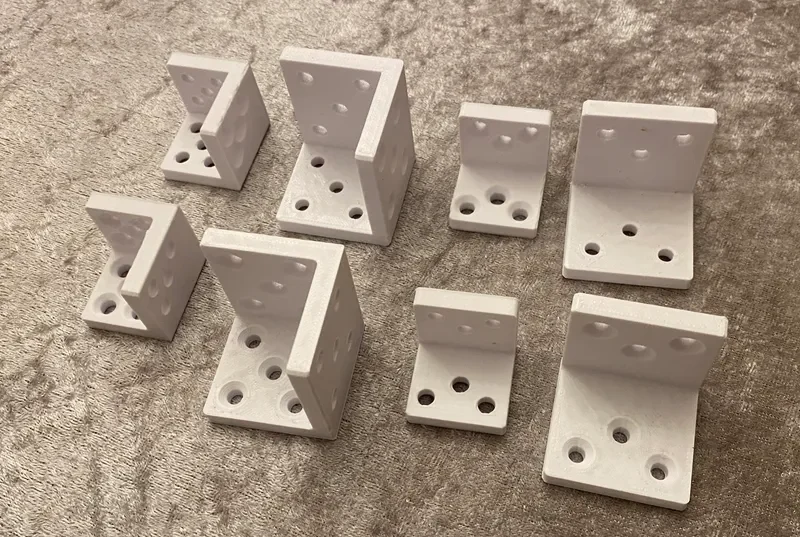

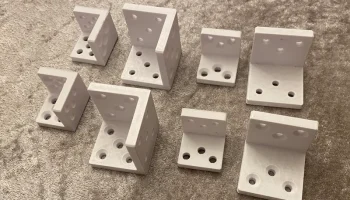

Угловые распорки:
Распорка наружного угла 30x30 мм для двустороннего угла
Распорка наружного угла 30х30 мм для трехстороннего угла
Распорка наружного угла 40х40 мм для двустороннего угла
Распорка наружного угла 40х40 мм для трехстороннего угла
Внутренняя угловая скоба 30x30 мм для двустороннего угла.
Внутренняя угловая скоба 30х30 мм для трехстороннего угла.
Внутренняя угловая скоба 40х40 мм для двустороннего угла.
Внутренняя угловая скоба 40х40 мм для трехстороннего угла.

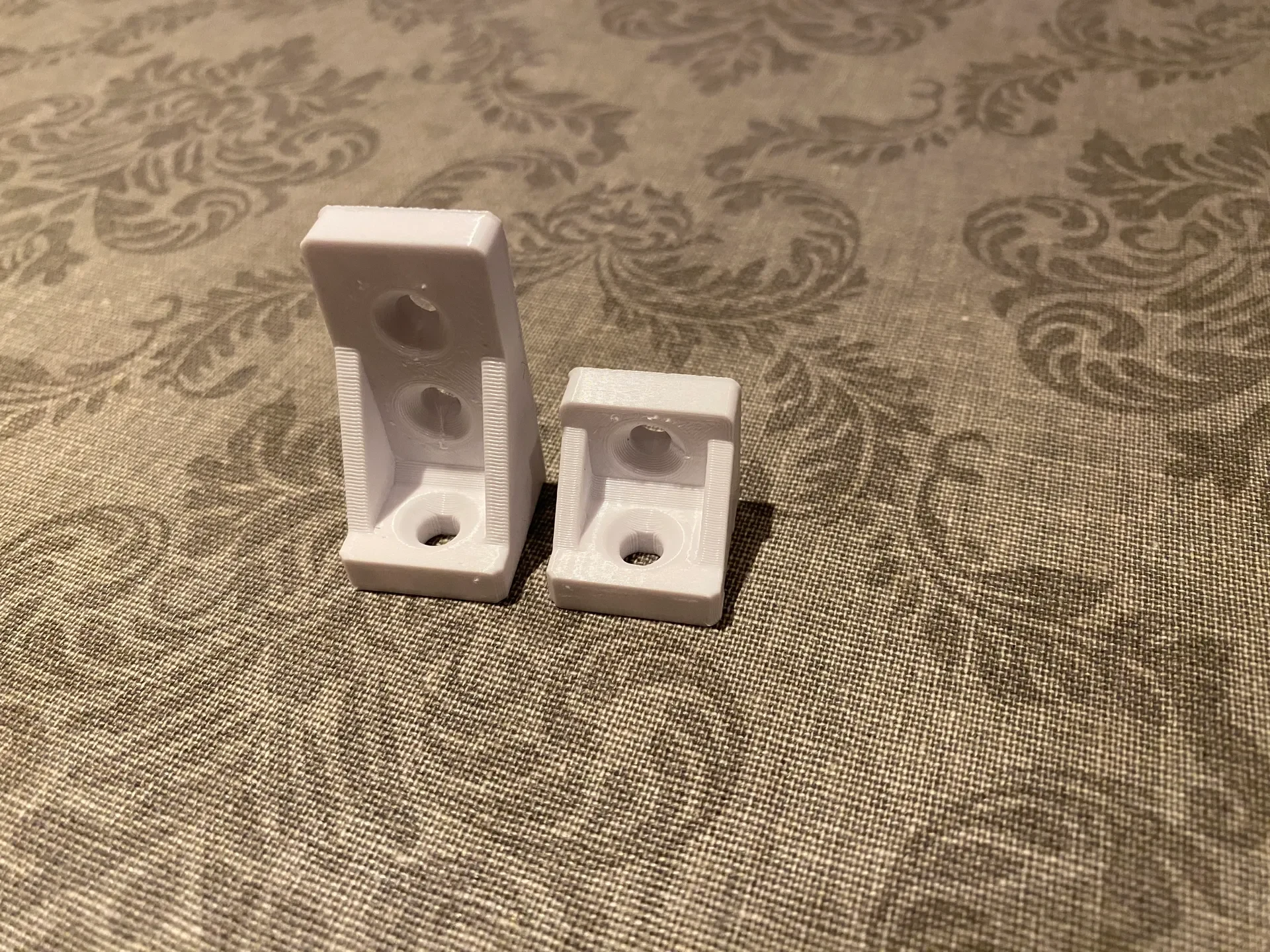

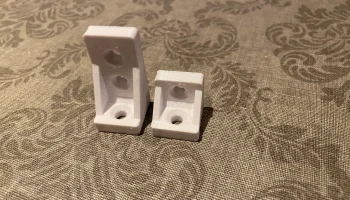

Разница между внутренними и внешними угловыми распорками видна в фасках на отверстиях для винтов и небольшом скруглении на угловой стороне самого кронштейна. Детали, напечатанные на 3D-принтере, нуждаются в скруглении по углам под углом 90 градусов для обеспечения прочности.
Печать с большим количеством стенок для максимальной прочности.
Я предлагаю вам протестировать кронштейн, прежде чем использовать его, чтобы убедиться, что он достаточно прочный для предполагаемой работы. Для них требуется очень мало нити.
L-образные кронштейны диаметром 3 мм красивы и прочны, а L-образные кронштейны диаметром 6 мм очень мощные!
ОБНОВЛЕНИЕ: загружена версия угловых кронштейнов толщиной 6 мм.
Высота слоя 0,2 мм
много стен
