Стопорный блок торцовочной пилы для профилей серии EX 10

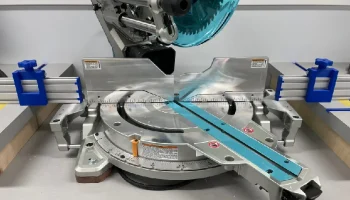

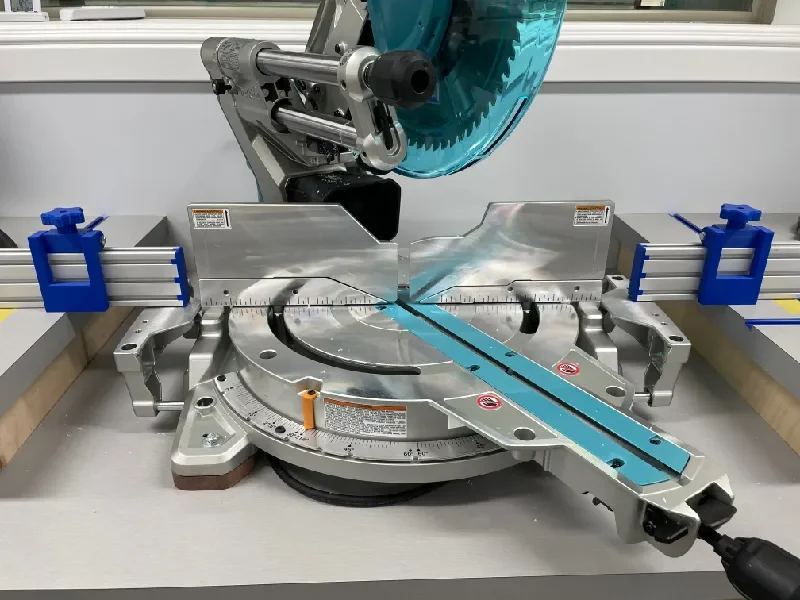

Этот стопорный блок и ручку перекидного упора торцовочной пилы можно использовать с алюминиевым профилем серии EX 10. Я использовал профиль EX-1030 для упора торцовочной пилы шириной 1 дюйм и высотой 3 дюйма. Продукт EX-1030 точно соответствует предложению продуктов 80/20 #1030, T-SLOTS #650001 и McMaster #47065T511.

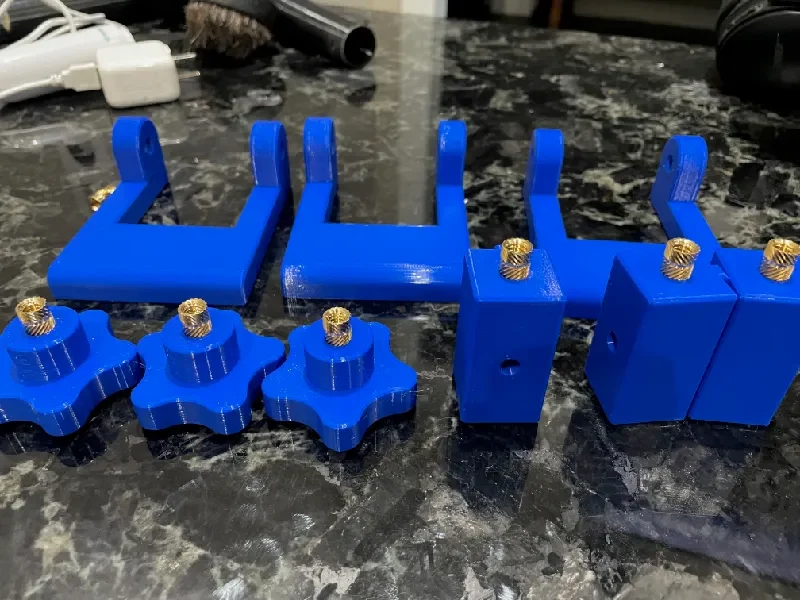

Эти детали были разработаны для использования с резьбовыми вставками с резьбой ¼ дюйма-20, которые хорошо сочетаются с болтами с Т-образным пазом, которые можно купить в Интернете.

Профиль EX-1030, который я использовал для изготовления упора для торцовочной пилы, можно приобрести в TNUTZ.

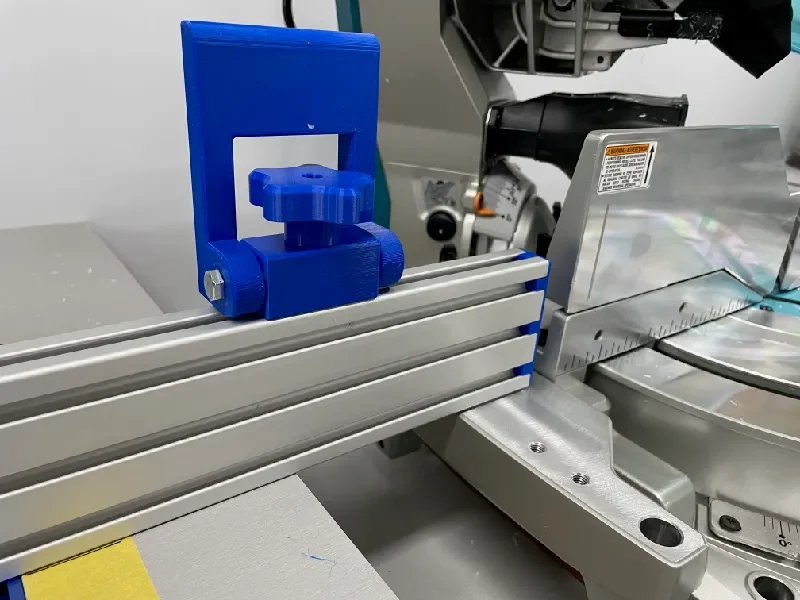

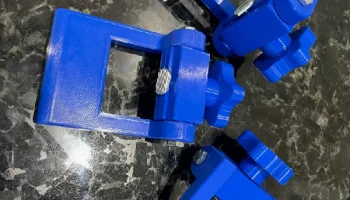

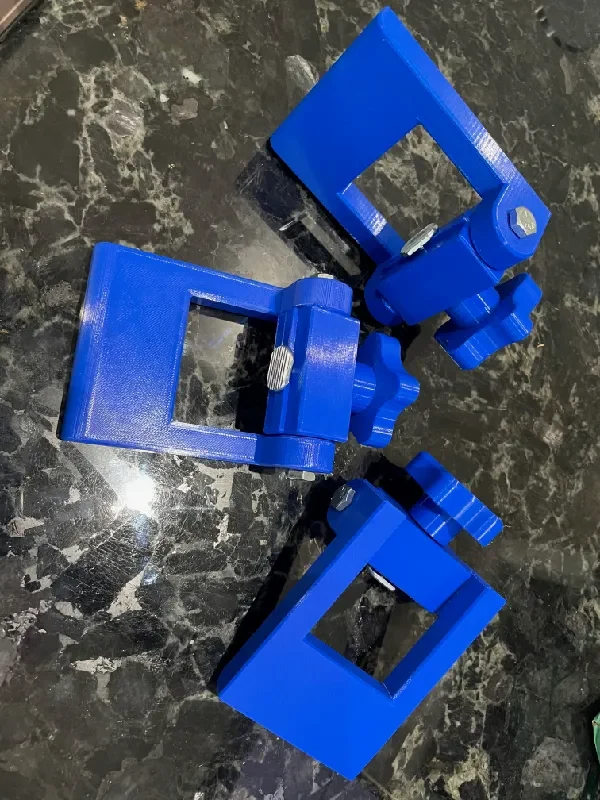

На собранном изображении упора упора вы можете видеть, что есть крепежные болты диаметром 2-¼ -20, которые проходят через упор и в резьбовые вставки на концах блока. Болты длиной 1 дюйм будут достаточно длинными, чтобы пройти через упор упора и в резьбовую вставку в блоке, но затем болты ослабляются при перемещении упора вверх и вниз, поэтому при использовании болтов ¼ -20 x 1-¼ дюйма они проходят насквозь. резьба вставляется в блок и продолжается в пластик, который действует как нейлоновая стопорная гайка. Это не позволит болтам ослабнуть, но при этом будет достаточно свободным, чтобы вы могли с��ободно перемещать их. Примечание. Не используйте болты диаметром 1 ½ дюйма, иначе они заденут Т-образный болт, который проходит через блок и входит в нижнюю часть ручки.

Другие части:

Т-образные болты ¼-20 x 1-½ дюйма (требуется 1), доступны на сайте amazon.com, подходят к пазам ¼ дюйма на профиле ограждения.

Крепежный болт ¼"-20 x 1-¼" (требуется 2), можно приобрести в местном хозяйственном магазине.

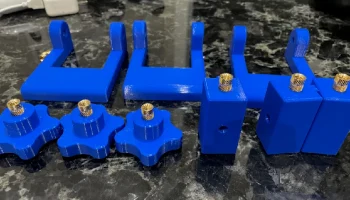

Вставки с резьбой 1/4"-10, доступны на сайте amazon.com.

Насадки для термофиксации, доступные на amazon.com, они работают с паяльником, указанным ниже.

Паяльник, доступный на amazon.com, дешевый, но эффективный паяльник, который можно использовать с наконечниками, указанными выше.

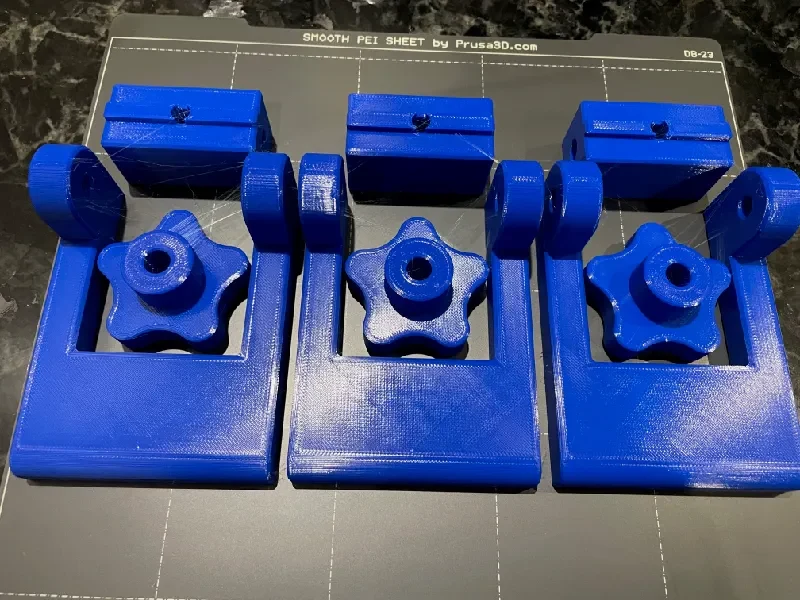

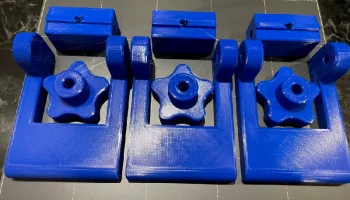

Настройки печати:

Высота слоя: 0,2 мм, структурный профиль

Нить: eSUN PLA PRO (PLA+), внутренняя марка от Micro Center.

Принтер: Prusa MK4 с входным формирователем, сопло 0,4 мм.

Периметры: 3

Слои: верхние 5, нижние 5.

Заполнение: 15 %, сетка.

Шов: задний

Поддерживает: Нет

Поля: Нет
