Крепление термистора камеры Ender 3 NG v1.2
Вот крепление термистора PT100/PT1000 для Ender 3 NG v1.2!

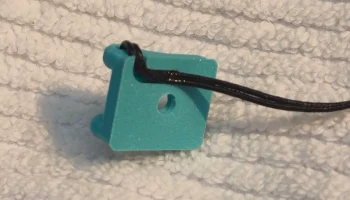

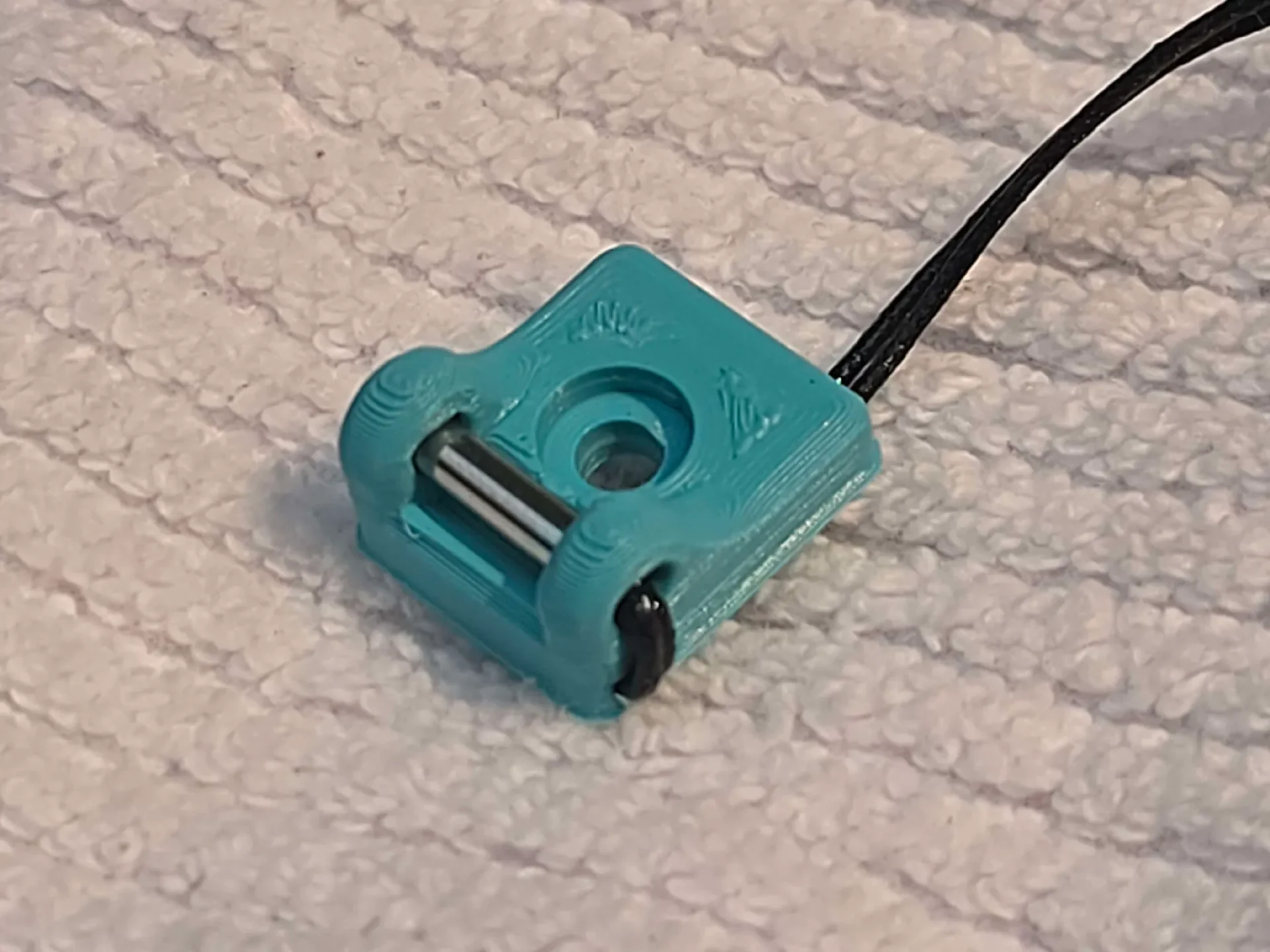

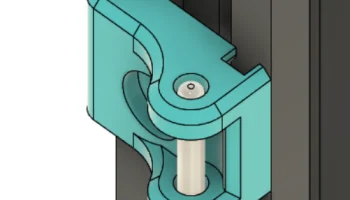

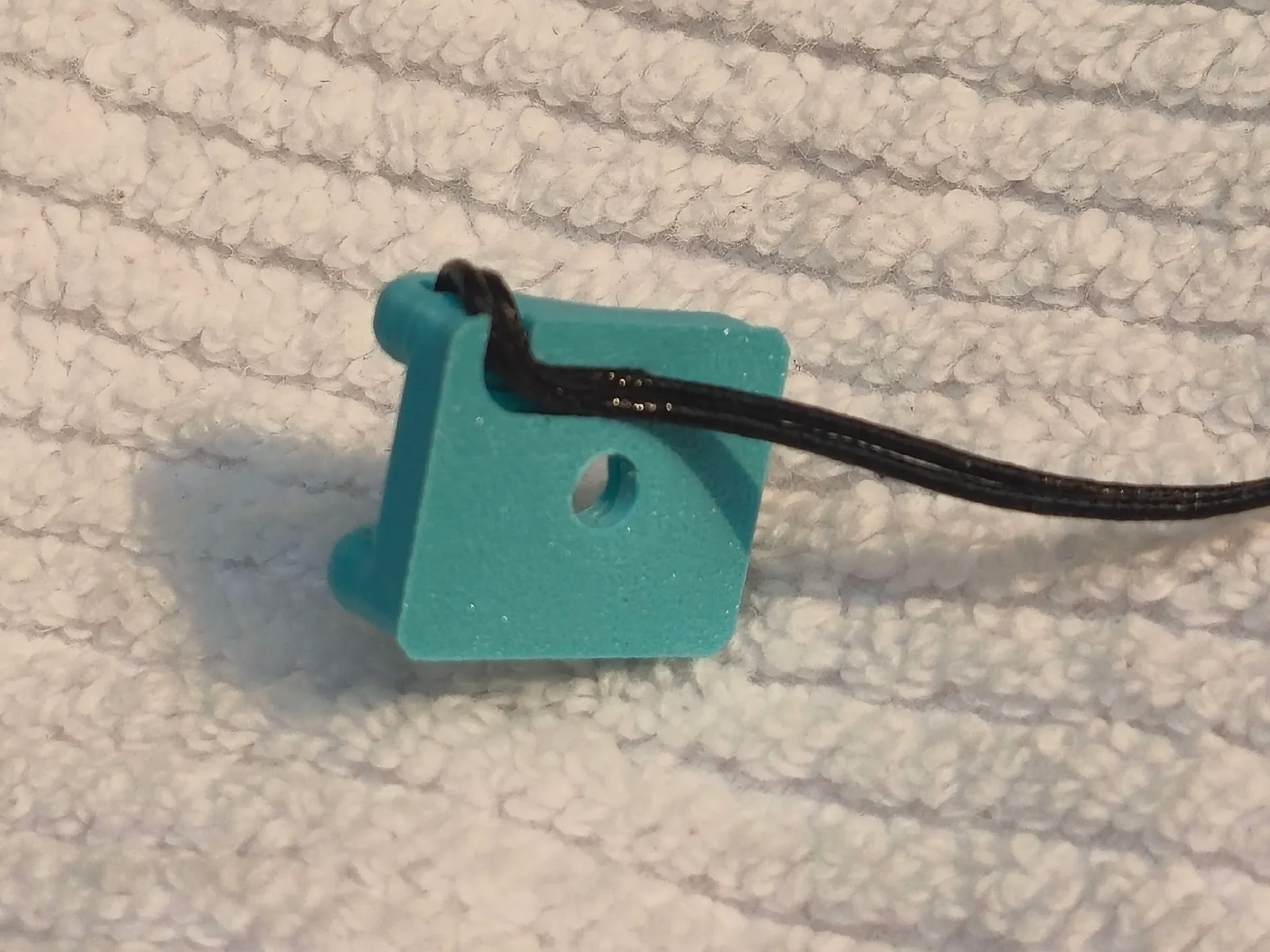

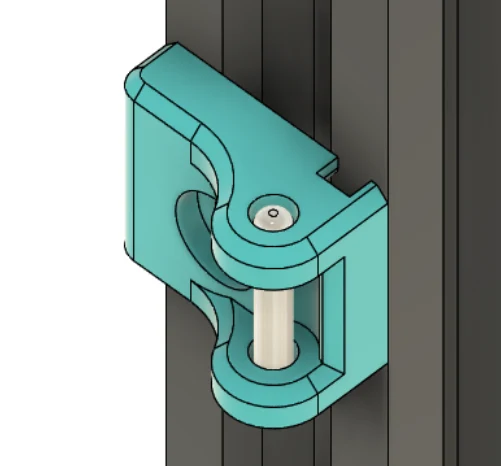

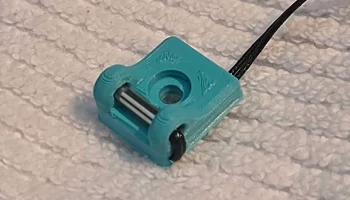

Он спроектирован так, чтобы выглядеть аналогично оригинальным деталям Ender 3 NG v1.2. Сзади имеется кабельный туннель, который аккуратно удерживает термистор на месте с помощью собственного кабеля. Никаких термофиксирующих вставок и установочных винтов! Установите его в любом месте вашего NG с помощью винта M4 и Т-гайки, точно так же, как Y-образный упор вашего NG!

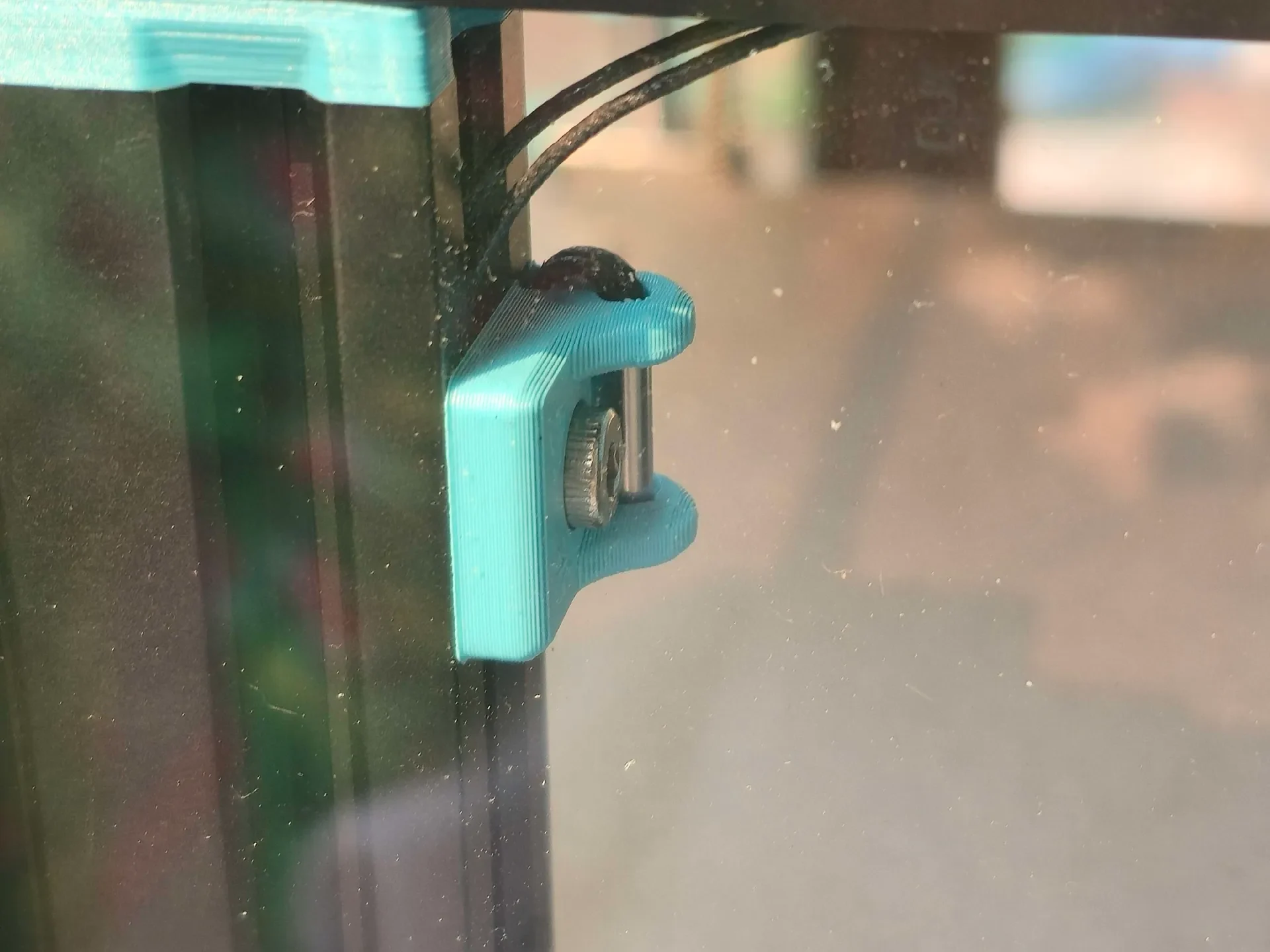

Я рекомендую установить термистор чуть выше станины вашего NG в положении 0 Z, на правой стороне принтера (противоположной стороне упора Y). Затем пропустите кабель термистора через зазор в нижней части профиля и аккуратно прикрепите кабель с помощью этих зажимов. Проложите кабель в панель электроники, проложив его через небольшой (неиспользуемый) паз для кабеля с правой стороны.
Нагрев камеры предназначен для предотвращения деформации напечатанных деталей. Это достигается за счет того, что ваши детали остаются горячими и, следовательно, расширяются во время печати. Однако наиболее важно то, чтобы температура напечатанного в данный момент слоя была постоянной во время печати, а не обязательно температура камеры! Если термистор расположить прямо над слоем, он будет измерять температуру, которая искусственно завышена, поскольку слой также нагревает термистор, но это больше соответствует фактической температуре слоя.
Поскольку стол опускается во время печати детали, он будет меньше влиять на текущий слой. Поскольку термистор находится примерно на том же уровне, он также будет показывать более низкую температуру, как и текущий слой. Хотя это не обязательно обеспечивает точный нагрев камеры, на самом деле это обеспечивает более точную температуру слоя, а это то, что вам нужно.
Хотя эта деталь была разработана для крепления термистора камеры для Ender 3 NG v1.2, ее можно использовать в качестве крепления для измерения температуры на любом принтере с алюминиевыми профилями для любых целей. Это также отлично работает внутри электронной панели NG, чтобы получать показания температуры самой панели! Вы также можете установить два или более термистора в разных местах внутри вашей камеры, чтобы получать показания также в разных местах.
В комплект входят левая и правая стороны кабеля, поэтому вы можете выбрать, с какой стороны кабель термистора вставлять в прибор. mount.
