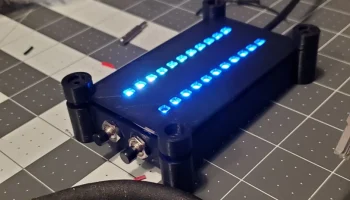

Светодиодная подставка для лампы из стеклянного блока дл...

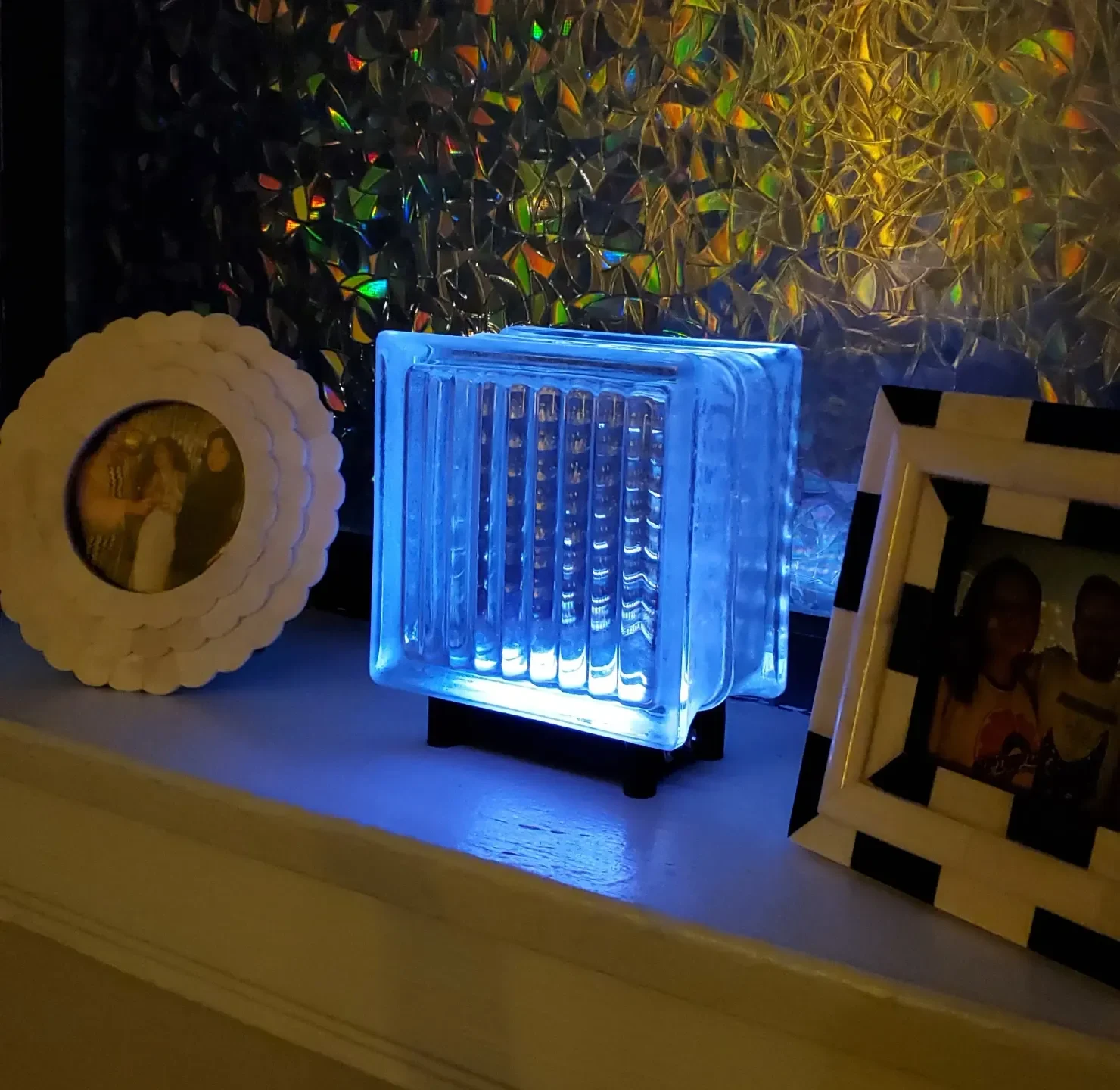

Увидев рекламу круто выглядящей лампы из стеклянного блока, я решил, что могу сделать ее сам и улучшить характеристики оригинала! Оригинальный дизайн от Kismas. Во-первых, вот мой список расходных материалов:

Черная нить PLA
4 вставки с конической термофиксацией от McMaster-Carr: арт. № 94180A353
4 низкопрофильных винта с головкой под торцевой ключ M4 (длина 8 мм) от McMaster-Carr: артикул № 93070A098. ЕСЛИ ТЫ ЖИВЕШЬ В ЧИКАГО, я обменяю тебе эти детали Макмастера на чашку кофе :)
Микроконтроллер NodeMCU ESP32s: излишество для этого проекта, но если вы изобретательны, вы можете превратить его в лампу, управляемую через Wi-Fi. Вы можете приобрести эти доски в упаковках или даже по очень низкой цене на AliExpress. Если вам нужна плата меньшего размера или попроще, возможно, стоит выбрать плату крошечного типа, но вам придется перепрограммировать ее самостоятельно.
Длинный кабель micro-USB (это не просто кабель питания): в зависимости от того, приобретаете ли вы другую плату, вам может понадобиться другой кабель, например USB-C.
Цифровая светодиодная лента Adafruit Mini Skinny NeoPixel RGB: ССЫЛКА. Это если вы хотите точно следовать тому, что я сделал. Я отрезал корпус от этой полоски и приклеил его горячим клеем внутри напечатанной части крышки. Если у вас есть навыки моделирования, вы можете изменить часть крышки (или сделать новую часть, чтобы она помещалась сверху), которая сможет удерживать любую имеющуюся у вас светодиодную ленту.
2x мини-кнопочные переключатели мгновенного действия: LINK.
Клеевой пистолет и горячий клей
Паяльник и припой, которые также используются для вставки термофиксированной резьбы.
Компьютер с установленной Arduino IDE для прошивки кода.
Стеклянный блок для душа. Посмотрите на eBay или предприятия по переработке архитектурных отходов, такие как Rebuilding Exchange!

Как сделать!

Распечатайте детали, обязательно включите опоры для корпуса корпуса и печатайте «открытой» стороной вверх.
Прикрутите кнопки мгновенного действия.
С помощью паяльника вставьте термофиксированную резьбу в отверстия на корпусе корпуса и надавите на нее до тех пор, пока она не окажется заподлицо с верхом отверстия.
Проверьте код на плате и светодиоды/кнопки с помощью макета и соединительных кабелей.

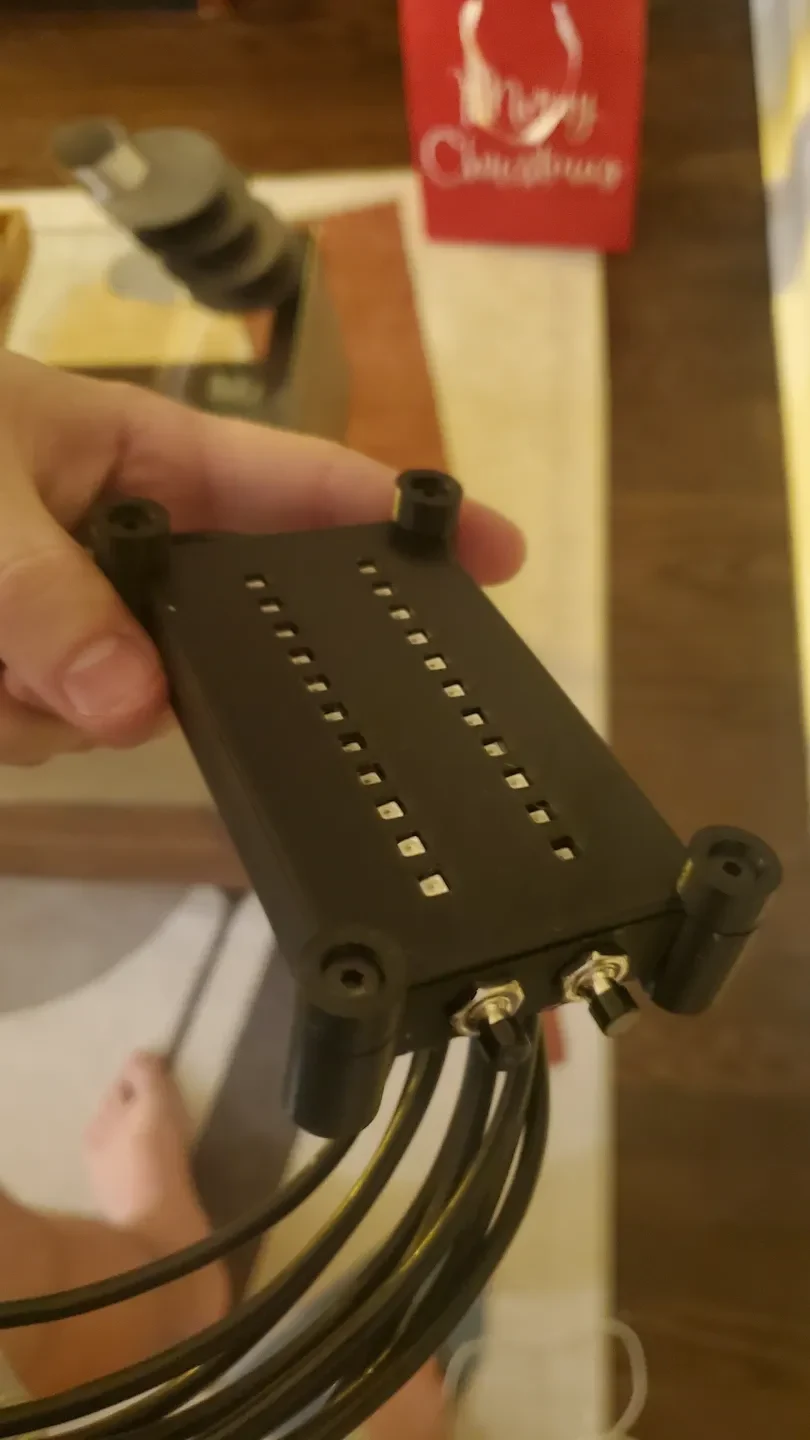

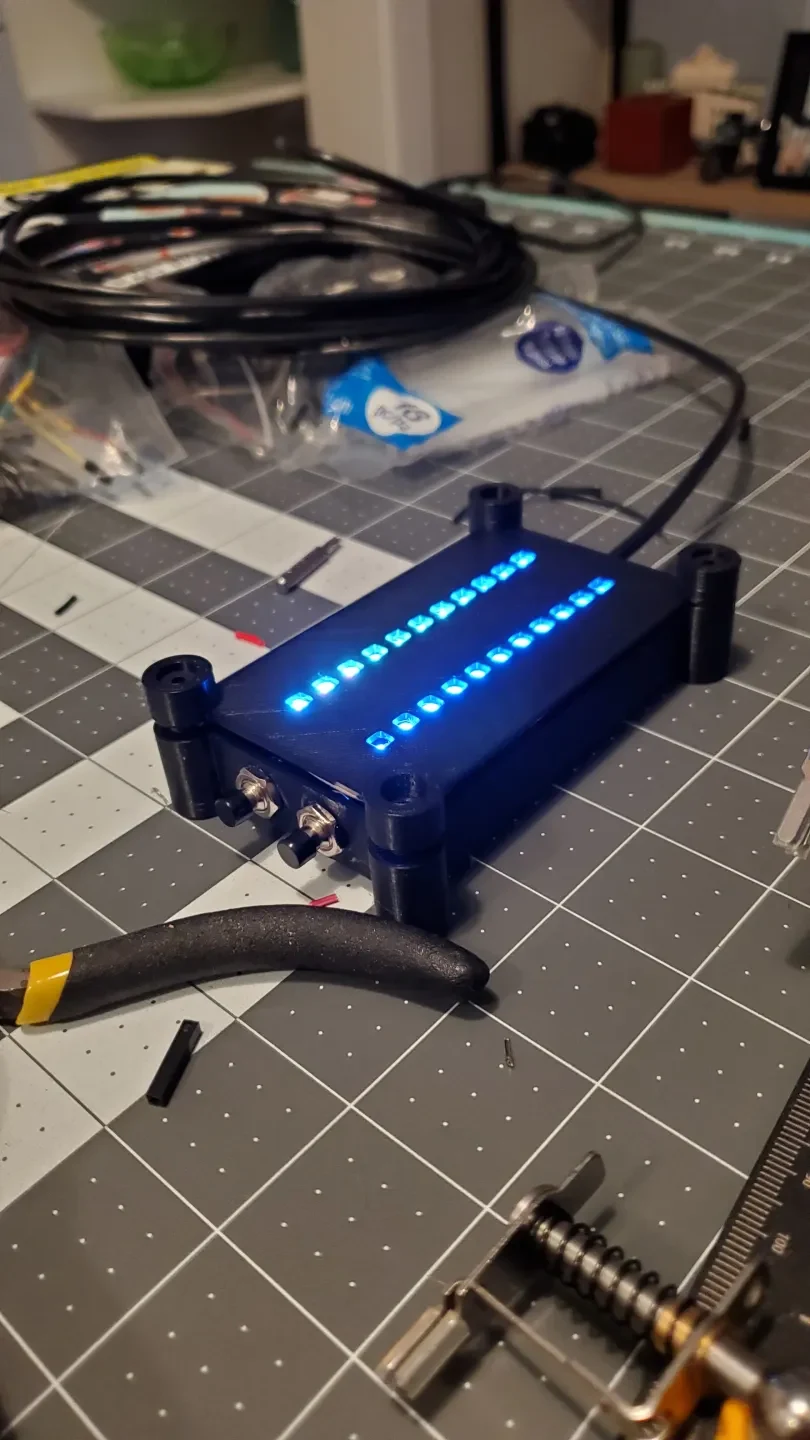

Если вы используете связанные мной светодиодные ленты, отрежьте корпус, разрежьте ленту на два сегмента длиной по 11 светодиодов и приклейте горячим клеем к крышке светодиодами вверх. Помните, что концы, которые вы будете паять, нельзя склеивать горячим способом. Припаяйте провода между двумя полосками для подключения питания, земли и данных.
Не очень приятно то, что мне пришлось согнуть контакты платы разработчика ESP, чтобы она могла практически ровно лежать внутри коробки. Для этого я использовал плоскогубцы. Затем вставьте плату в коробку, заклинив ее под проводами кнопок.
Спаяйте вещи вместе! Контакты подключения перечислены ниже.

Проводка:

Светодиодные провода:
Красный/питание подключается к выходному контакту 5 В.
Черный/земля к земле
Белый/любой цвет в середине полоски, подключается к контакту 27.
Кнопки мгновенного действия:
Красный провод левой кнопки: контакт 2
Черный провод левой кнопки: масса
Красный провод правой кнопки: контакт 4.
Черный провод правой кнопки: масса

Код: https://github.com/tmanga14/GlassBlockLampLEDCode
