Nuki Smart Lock Pro Gen 5 - Монтажный комплект для цилин...

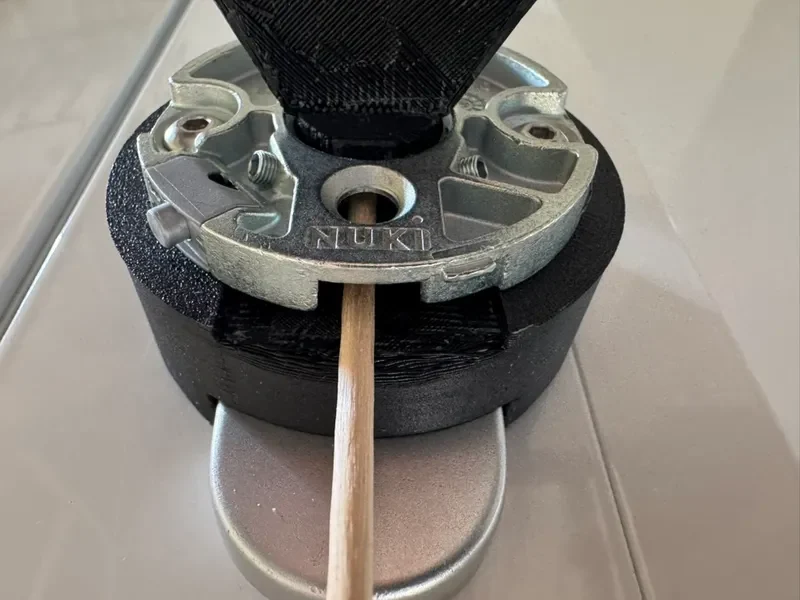

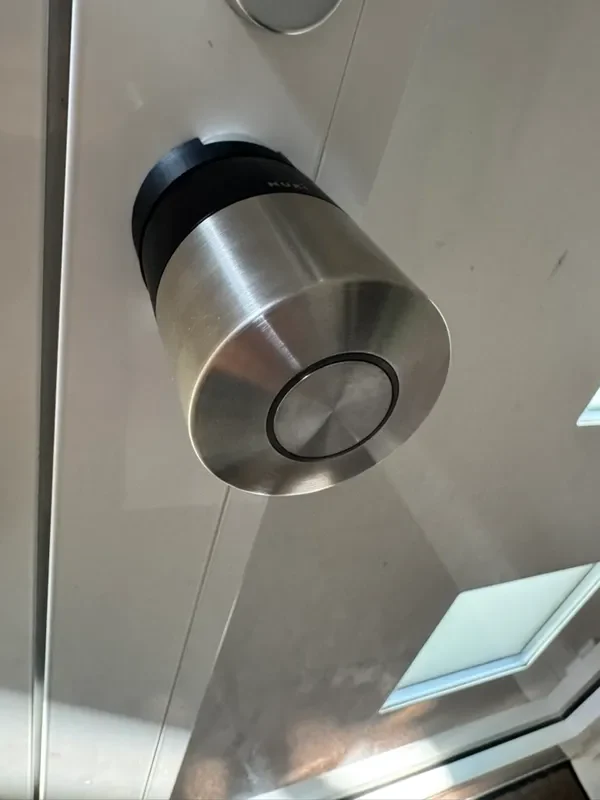

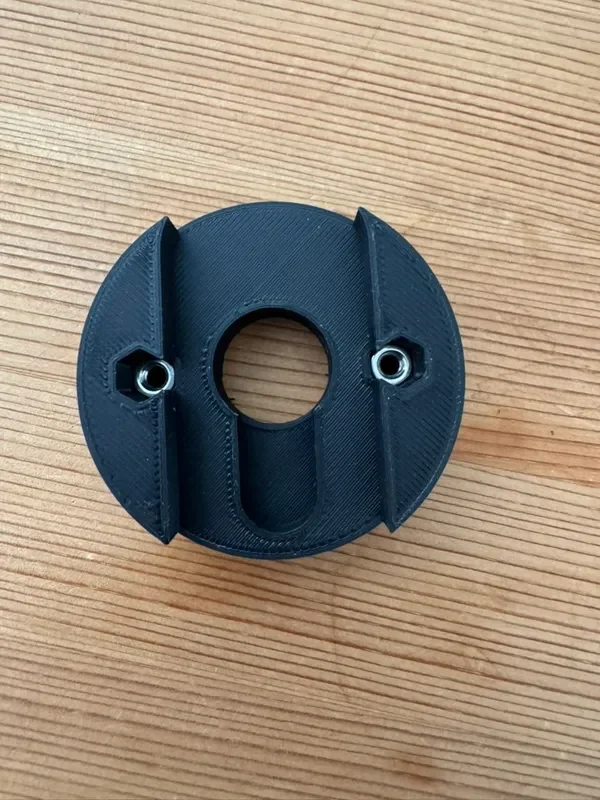

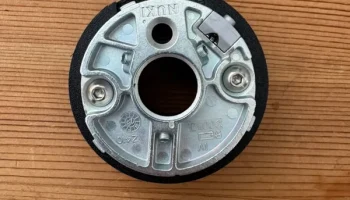

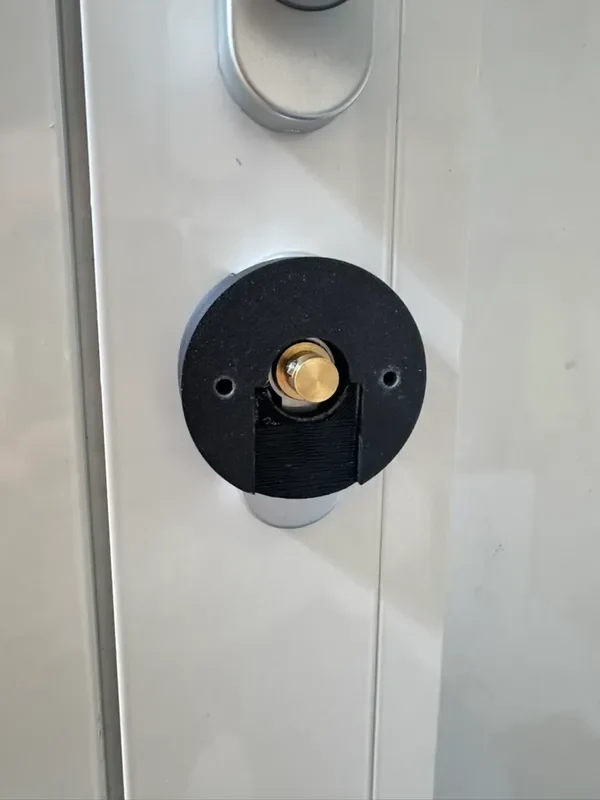

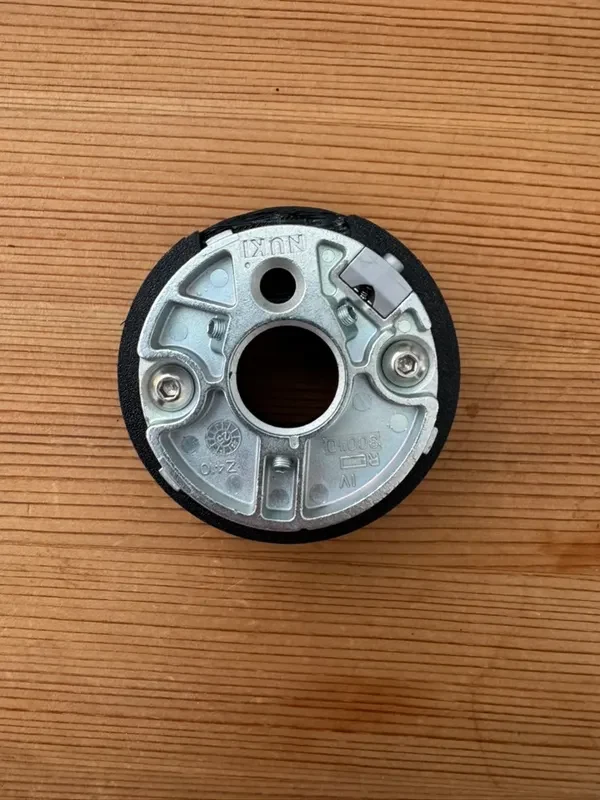

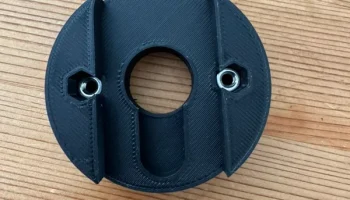

Новый NUKI Smart Look Pro Gen 5 не может быть установлен на цилиндр с ручкой, и поскольку я не хочу заменять цилиндр и уходить Для NUKI Smart Look Ultra я разработал монтажную пластину и замену ручки, которая подходит для слота SmartLook Pro Gen 5.

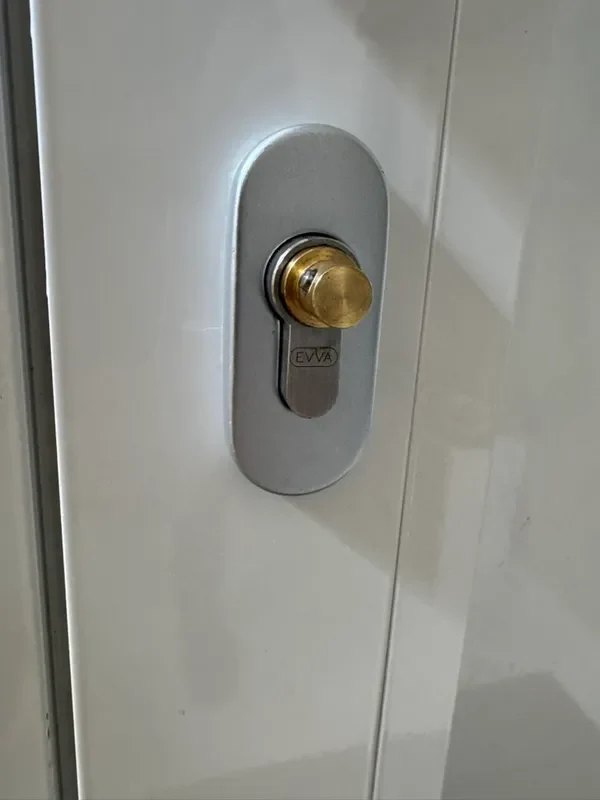

В настоящее время я проектирую цилиндры EVVA. Если вы используете другой файл, вы либо загрузите и измените файл .stl, либо получите его напрямую с OnShape.com (как видите, я не эксперт по САПР )

Обратите внимание: это первая версия, и в ней все еще могут быть некоторые недостатки, которые могут проявиться во время использования. По моему опыту и ожиданиям, у адаптера ручки EVVA есть два потенциальных слабых места.

Переход между ручкой и пластиной размером всего 4 x 16 мм передает усилие от двигателя к цилиндру.
Отверстие для штифта цилиндра, который снова передает усилие на цилиндр. По крайней мере, НОАК показался мне не лучшим выбором, но поскольку у меня есть дети и они время от времени делают глупости, возможно, это нереально высокая сила

Также обратите внимание, что в настоящее время внутренний диаметр ручки для замены довольно мал, но при необходимо��ти лучше немного расширить его впоследствии.

Печать

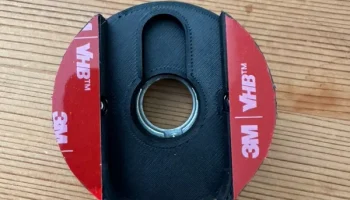

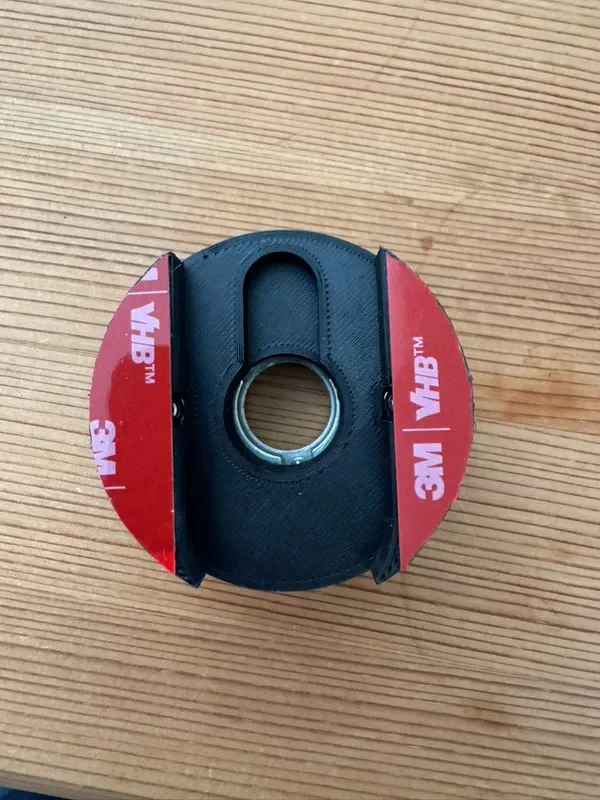

Адаптер Door2Nuki можно печатать на любом материале. Предлагаю распечатать в перевернутом виде. Просто сохраните настройки печати по умолчанию, такие как заполнение 20%, высота слоя 0,2 мм и т. д.

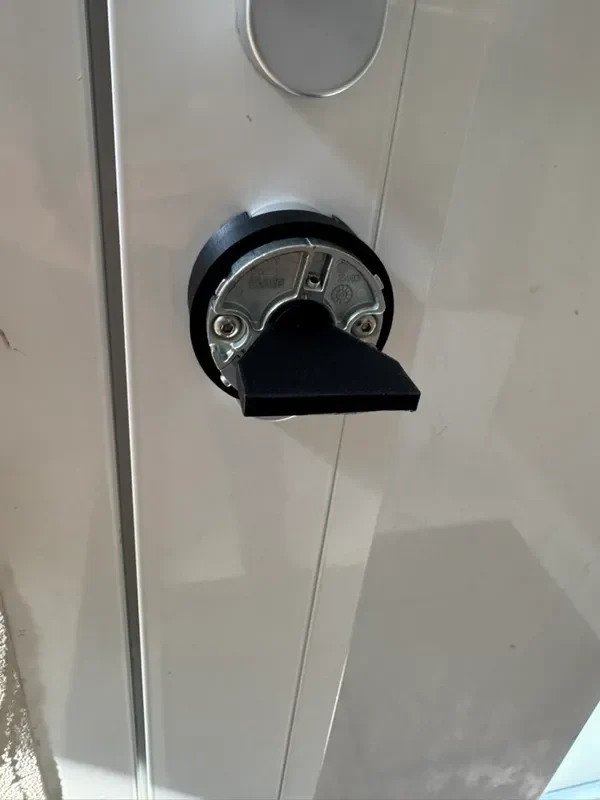

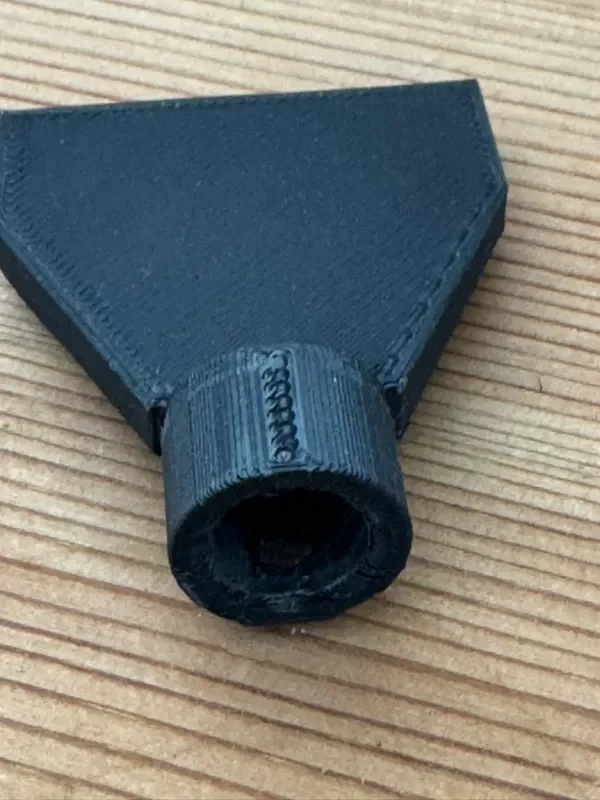

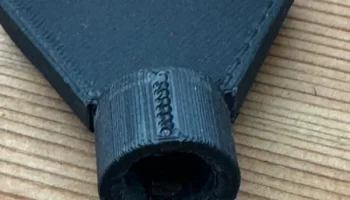

Адаптер ручки EVVA немного сложен. Что касается диаметра, лучше всего печатать его отверстием для ручки вниз, но тогда переход к пластине является слабым местом, поскольку он полностью зависит от адгезии слоя. Я напечатал его, расположив пластину параллельно печатной платформе. Мой текущий отпечаток изготовлен из ABS, и я надеюсь, что он достаточно стабилен, однако я предполагаю, что отверстие для штифта может снова стать проблемой через некоторое время. Так что, возможно, в следующий раз я напечатаю его с помощью PA-CF. Я напечатал его с высотой слоя 0,2 мм и заполнением 90%.

Лучшее, что вы можете сделать, — это обеспечить, чтобы механизм дверного замка можно было перемещать с минимальным усилием.

Если у вас есть идеи или предложения по улучшению, дайте мне знать.
