Nuki Smart Lock PRO (5-го поколения) CH-Zylinder (ручка)

Подготовьте адаптер ключа
В ключе имеется полость для вставки с резьбой М3, позволяющей закрепить ее установочным винтом.

Установите резьбовые вставки в основание
Печатное основание имеет два отверстия, предназначен��ых для вставок с резьбой М4. Они обеспечивают точки крепления для монтажной пластины, поставляемой Nuki.

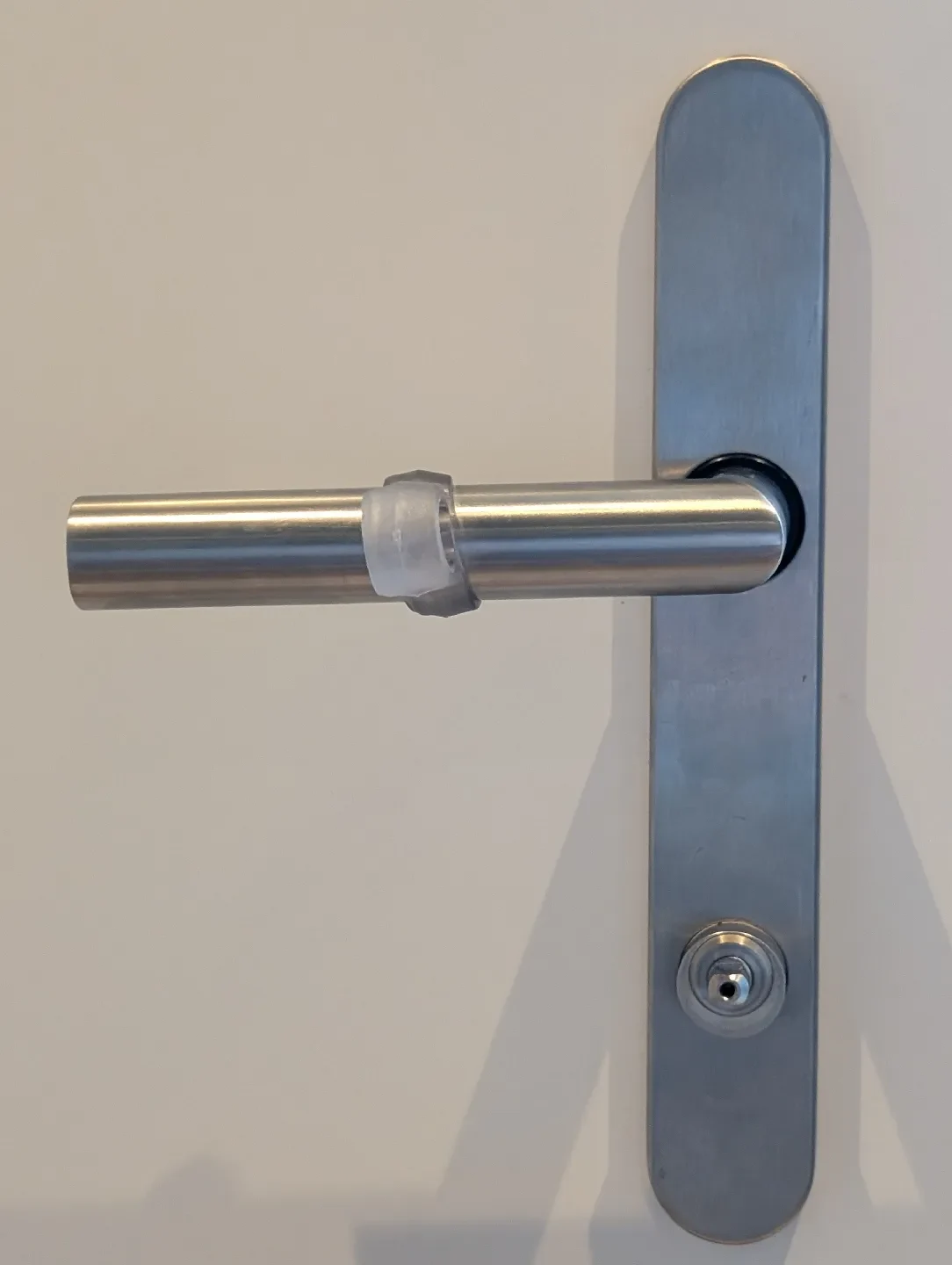

Прикрепите основание к двери
Прикрепите основу с помощью прочного двустороннего скотча. Убедитесь в правильности совмещения с ручкой CH-Zylinder.

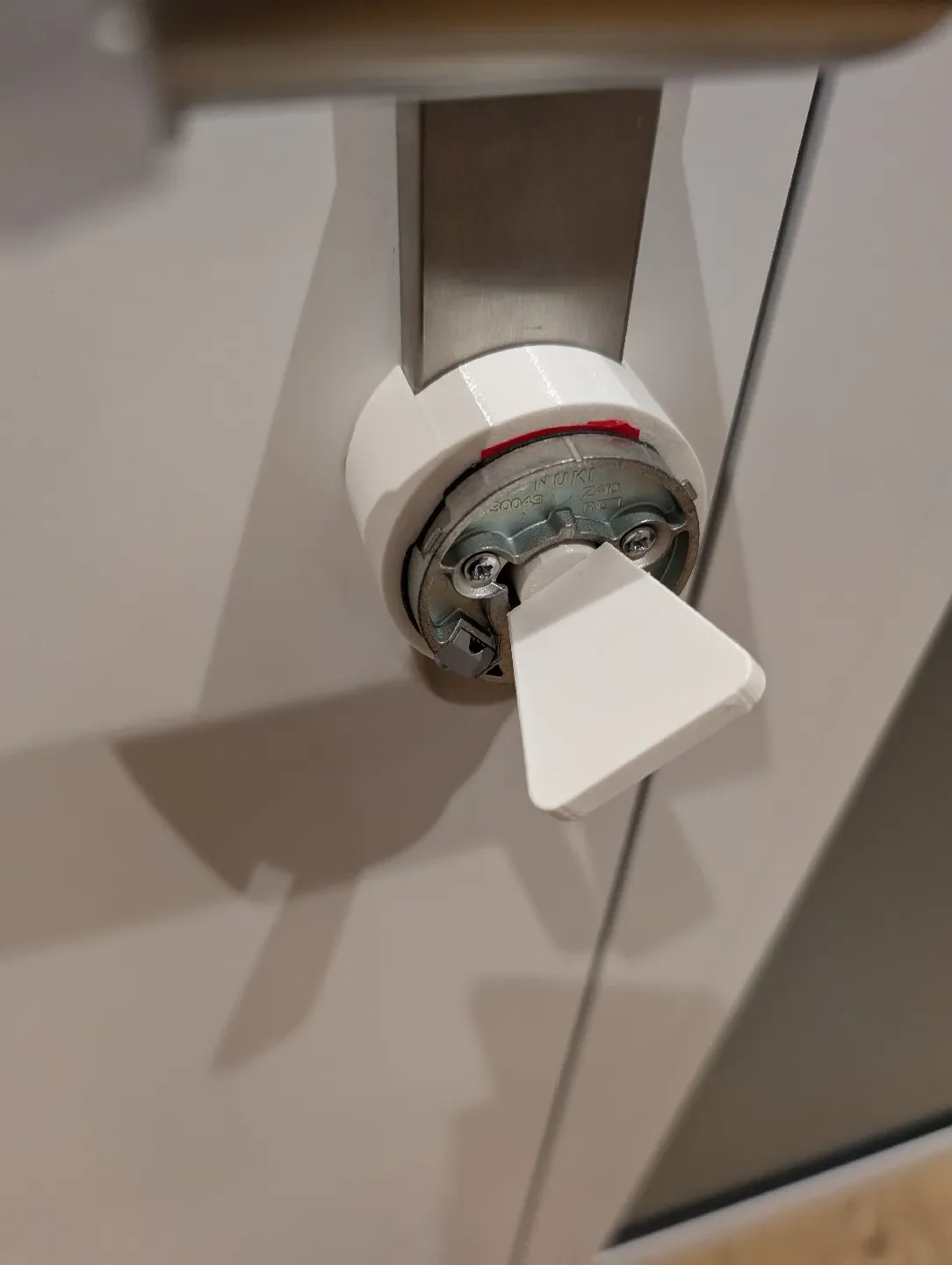

Прикрепите монтажную пластину Nuki
Используйте свои собственные винты M4, чтобы прикреп��ть поставляемую Nuki монтажную пластину (см. рисунки) к резьбовым вставкам в основании.

Установите адаптер ключа

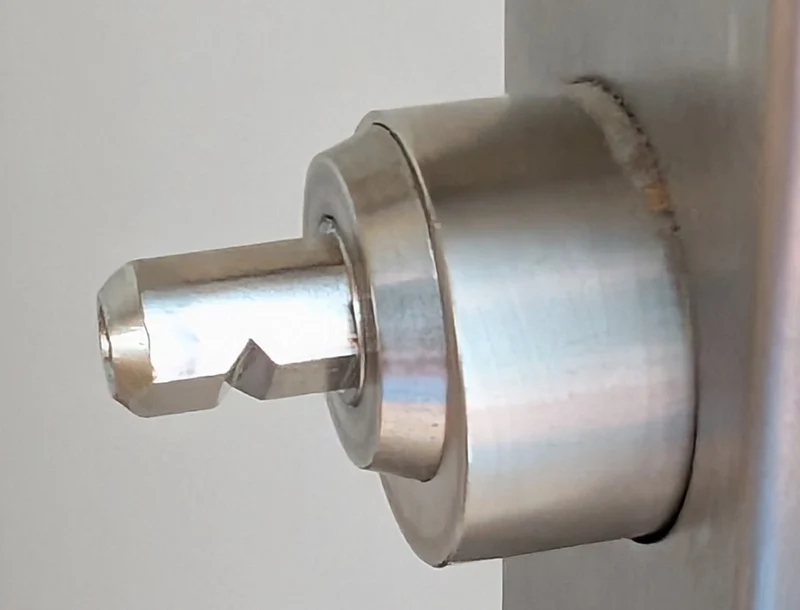

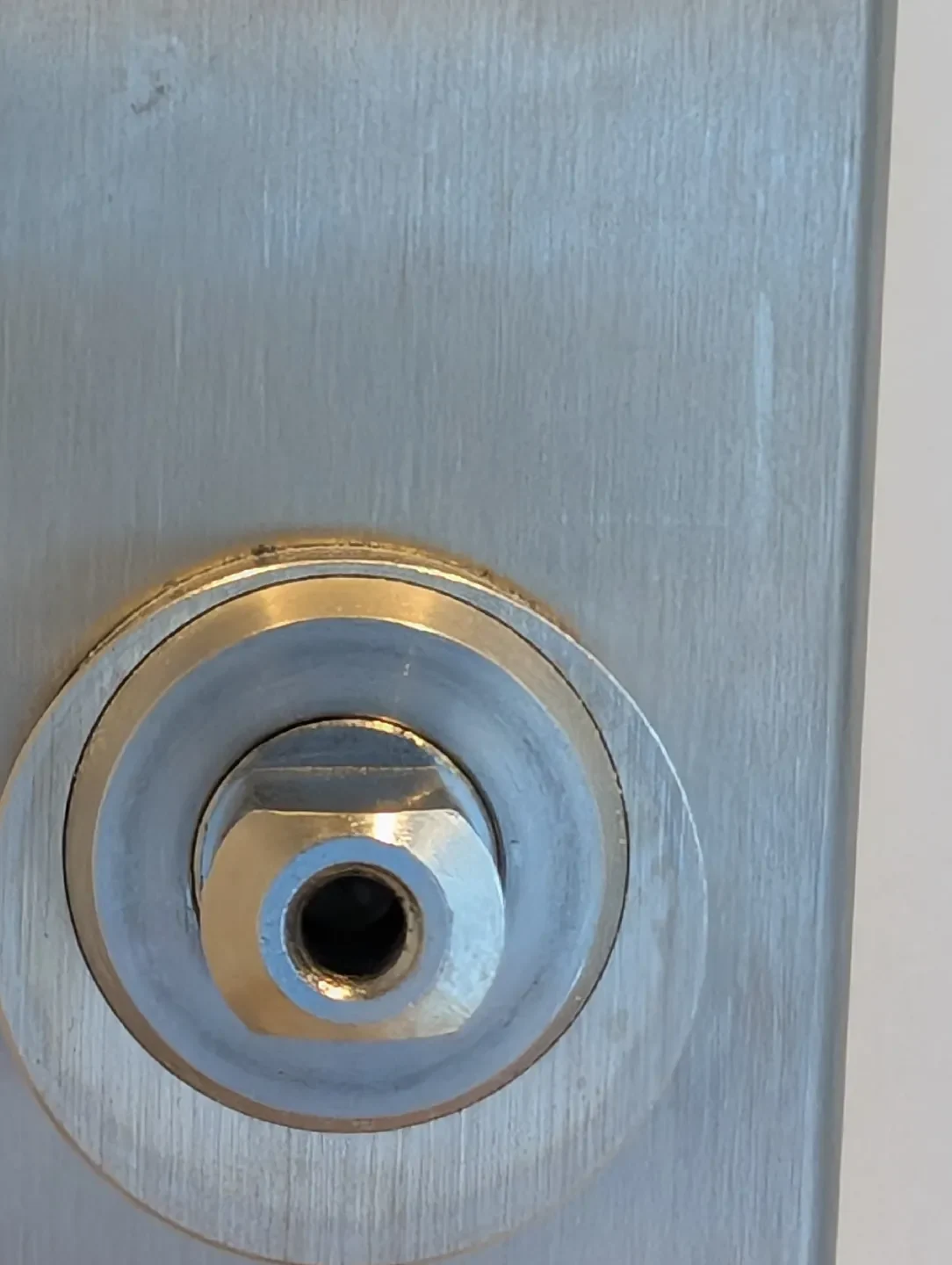

Наденьте адаптер на двойной плоский вал ручки цилиндра. При необходимости затяните установочный винт М3.

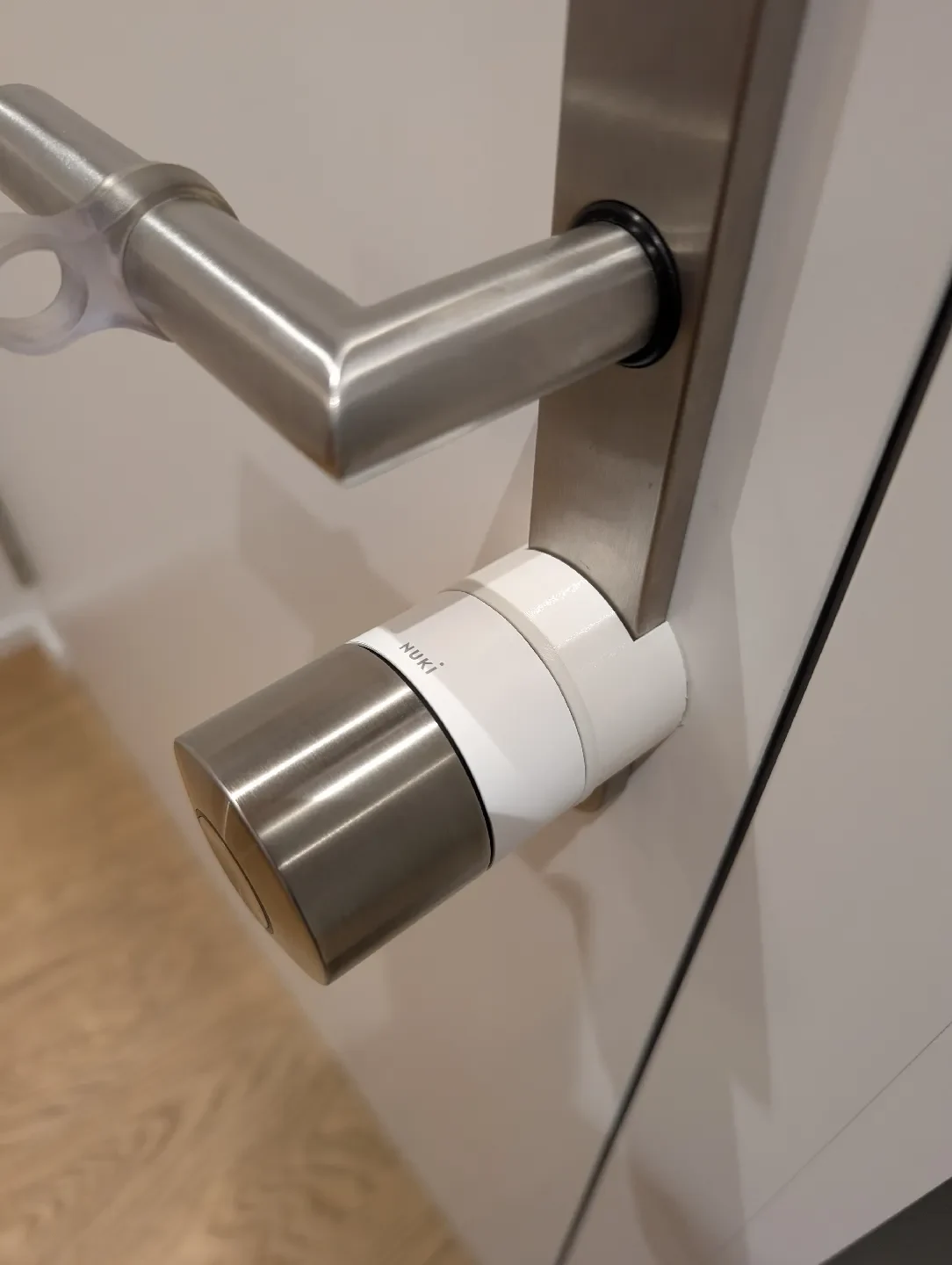

Нажмите на умный замок Nuki
Установите Nuki Smart Lock PRO на место, следуя стандартной процедуре установки.

Спецификация материалов (BOM)

Примечания о количестве товара
Детали, напечатанные на 3D-принтере 3 Основание, адаптер для ключа, кольцо
Резьбовые вставки M4 (основание) 2 Для крепления монтажной пластины
Резьбовая вставка M3 (Ключ) 1 Для фиксации ключа с помощью установочного винта
Винты M4 × ~10 мм 2 Для крепления пластины Nuki к основанию
Установочный винт M3 × ~5 мм 1 Для крепления адаптера шпонки к валу
