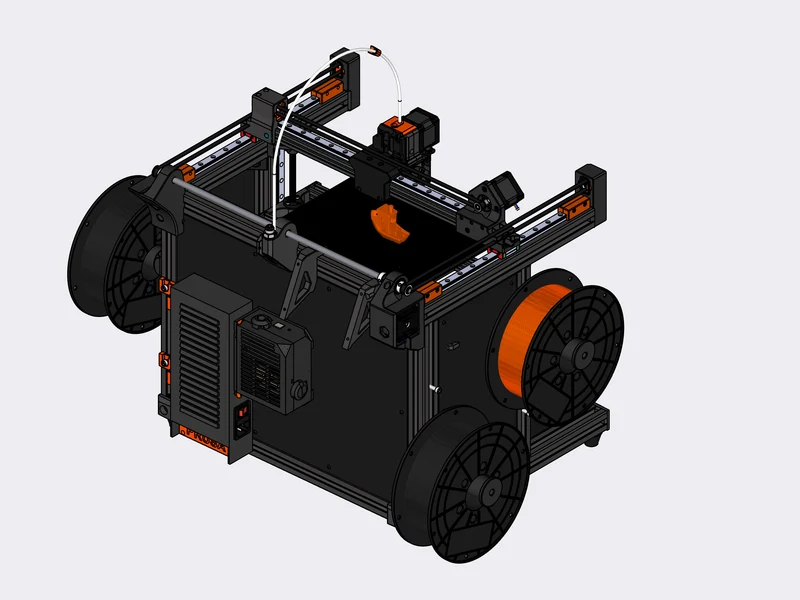

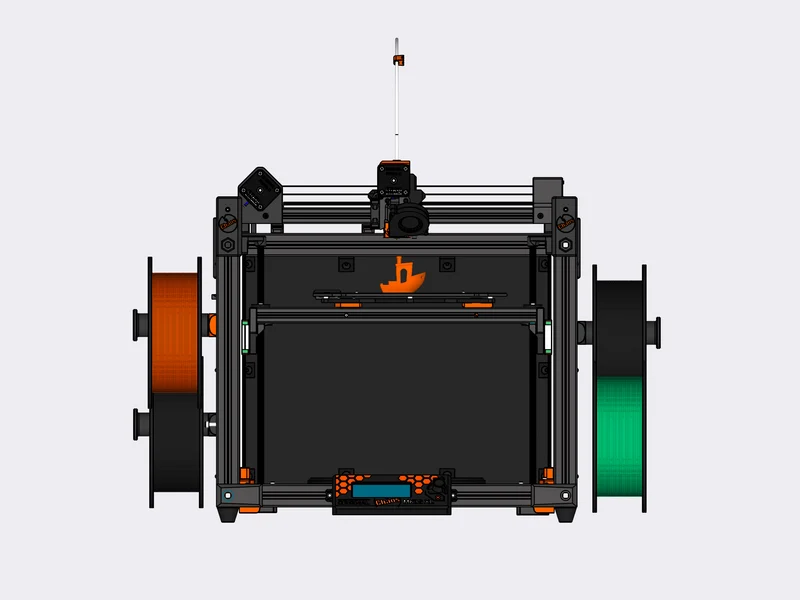

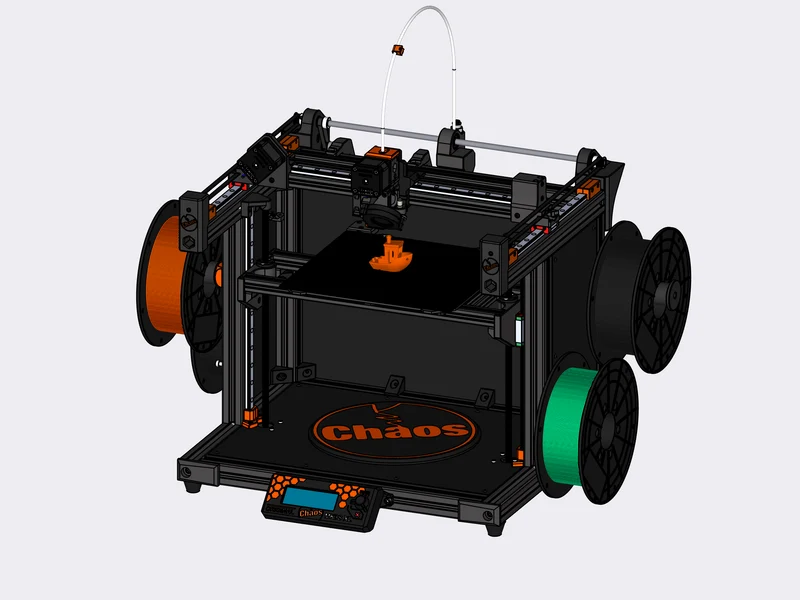

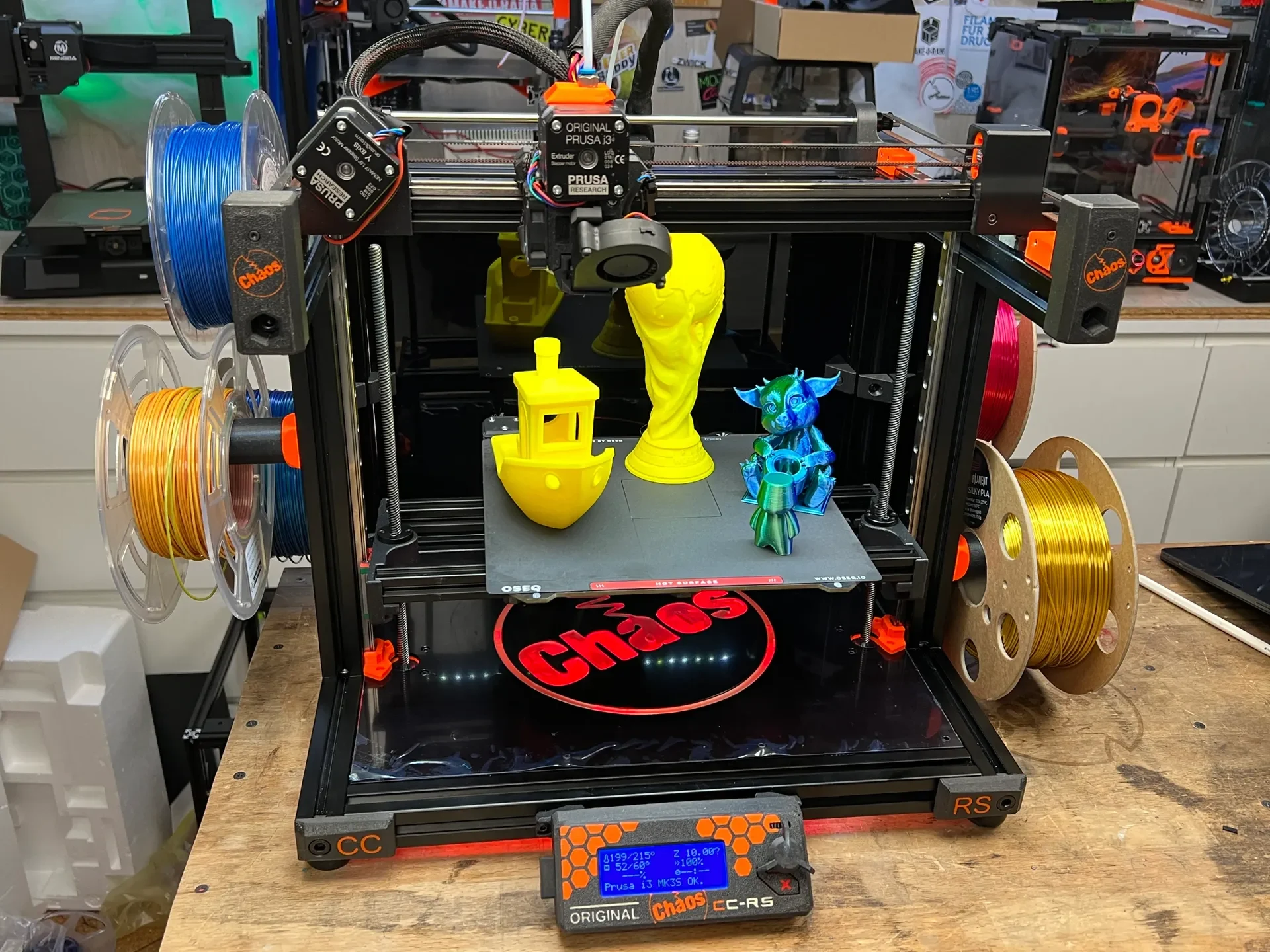

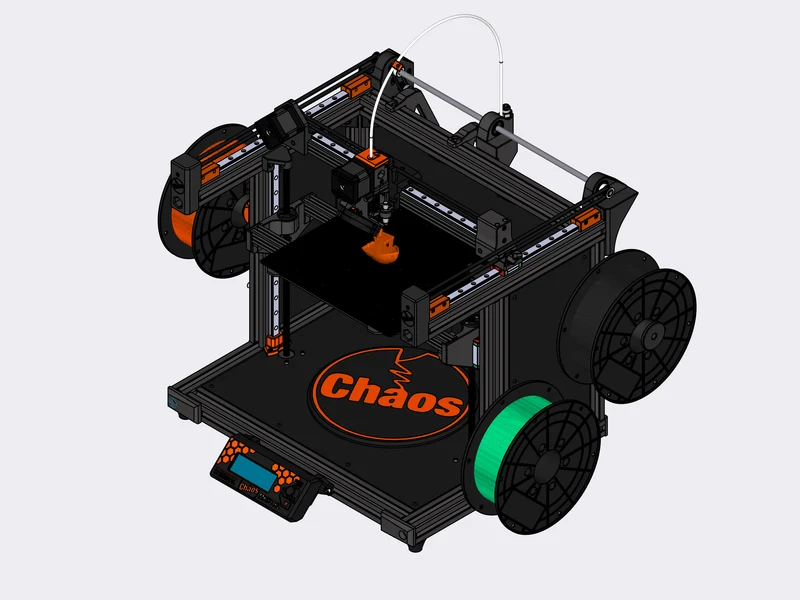

CC-RS ChaosCube RailSystem

RU
Проект в стадии строительства.

Основная идея этого принтера — шаблон от MAQUINA с проектом PrusaBox. Я взял это на вооружение и сделал из этого ChaosBox. Все, что он нарисовал, было опубликовано и опубликовано. Все это было подхвачено кем-то из сообщества, а затем сделано из этого приятную часть, и я имею честь представить ее вам.

Может быть построен как одиночный, так и с MMU2.

Перемотка для обновления MMU2
https://www.prusaprinters.org/prints/133012-cc-rs-rewinder-system

ДЕРЖАТЕЛЬ PTFE для обновления MMU2
https://www.prusaprinters.org/prints/130256-mmu2-upgrade-cc-rs

Обновление 2 апреля 2022 г.
— Для корпуса добавлены файлы dxf.

Обновление 12.3.2022
— Добавлены чертежи раскопок, чтобы показать, какие гайки и болты следует использовать.

Обновление 24 февраля 2022 г.
— В файлах печати все еще была неправильная крышка дисплея. Теперь оно заменено на правильное.

Обновление 15.2.2022
— Спецификация была передана на аутсорсинг и обновлена, поскольку при обновлении на принтерах Prusaprinters всегда возникают ошибки.

— Было добавлено больше деталей, работающих под давлением, а некоторые были немного изменены, так что поддерживающее давление больше не требуется.

Обновление 13.2.2022

— Ось X теперь имеет 2 переработанные детали, которые теперь можно печатать без поддержек.
— Спецификация была немного скорректирована.

Обновление 10.2.2022

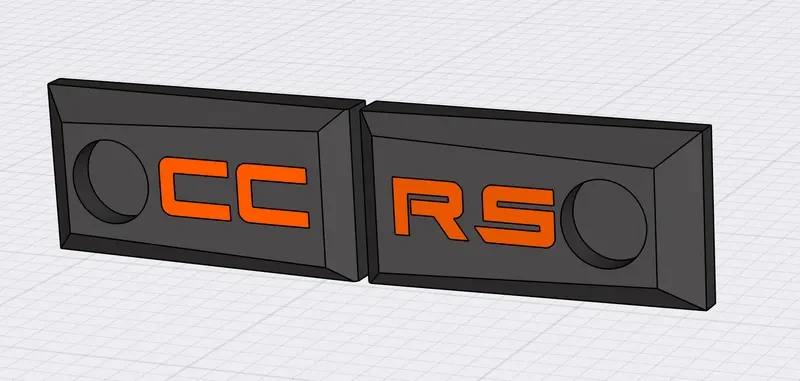

— К печатным частям добавлены обложки

Обновление 6.2.2022
2020_2_x_80mm.pdf перезалил, внутри была ошибка. Нарезаемая резьба должна быть М6. Обратите внимание, что это очень короткое обрезание.

— Длины рельсов все еще были адаптированы/увеличены. Также подходят рельсы длиной 300 мм.

— Еще было добавлено количество винтов М6.

— Все детали теперь правильно выровнены. Добавлены примечания службы поддержки.

Строительство

Вначале все профили имеют резьбу M8/M6 на кромках посередине.

Все 3030 имеют резьбу М8.
Все модели 2020-х годов имеют резьбу М6. При использовании модели 2020 года вам следует следить за тем, чтобы резьба была очень короткой, чтобы винт начал захватываться. Так как «мяса» в профиле не так много, то может случиться так, что вырвешь резьбу. Поэтому оставляйте резьбу короче винта, чтобы он все равно превратился в полноценный материал.

Затем следуйте инструкциям в формате PDF и просверлите соответствующие отверстия сверлом диаметром 7 мм.

Каждый профиль длиной 3030-412 мм и 300 мм снабжен винтом M8x16 мм, ввернутым в только что просверленную резьбу. Пока что линзовидная головка еще выглядывает куском и влезла бы в одну из этих Гаек8. Изображение того, как должна выглядеть построенная рама, также доступно в файлах PDF.

Просверленные отверстия используются только для затяжки винтов с головкой объектива M8. Поэтому они не обязательно должны быть особенно красивыми, но должны быть относительно точными в измерении.

спецификация
https://docs.google.com/spreadsheets/d/1lqhHMx8LPqUW5sJoOMqYR43GV5ETUQdM_oGFY8XGs6c/edit?usp=sharing

Я стараюсь упаковать в спецификацию как можно больше, но учтите, что просто предполагается тот или иной винт.

Нарисовано Dark_Asylum под редакцией Chaosdrucker.
