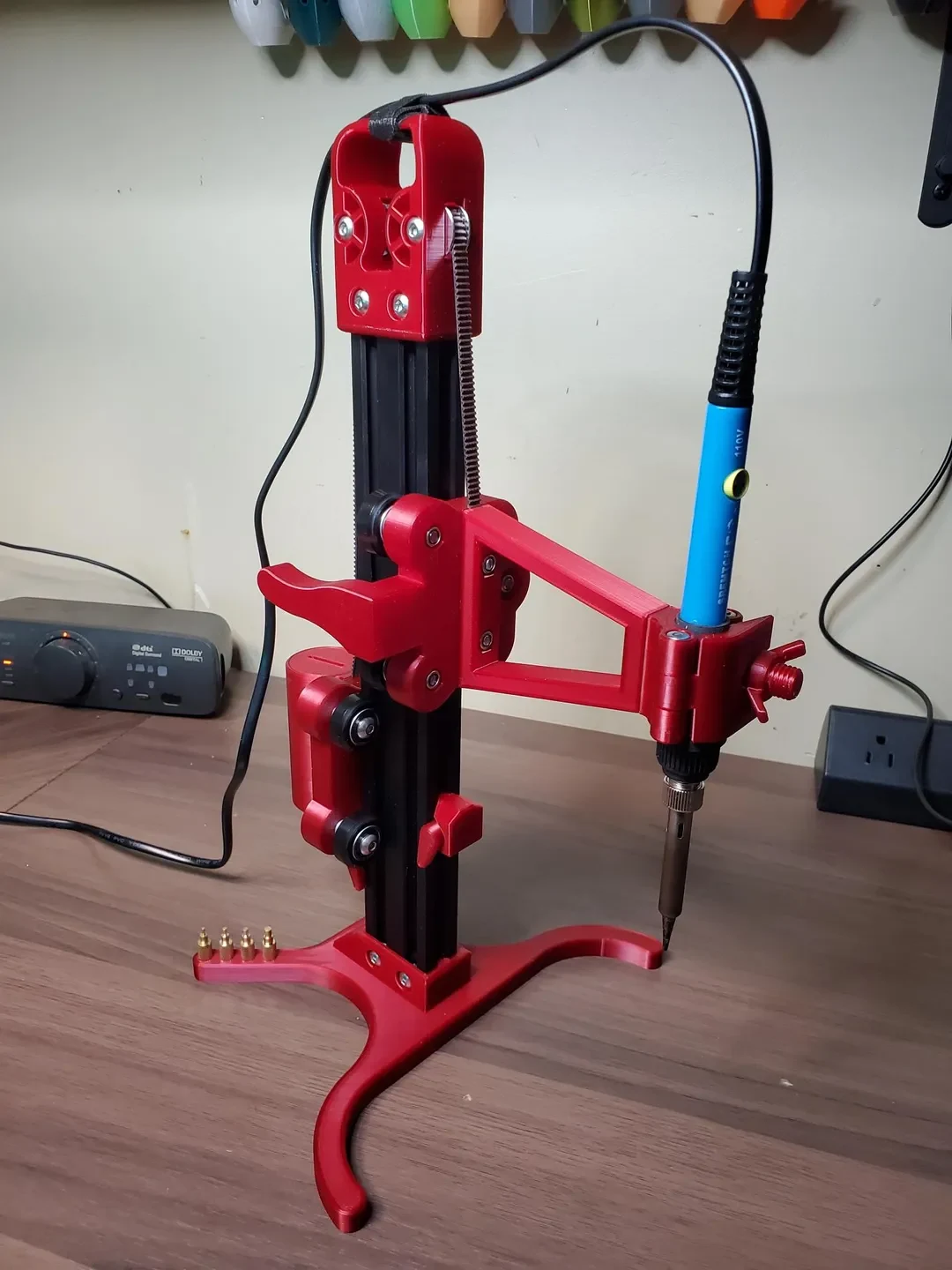

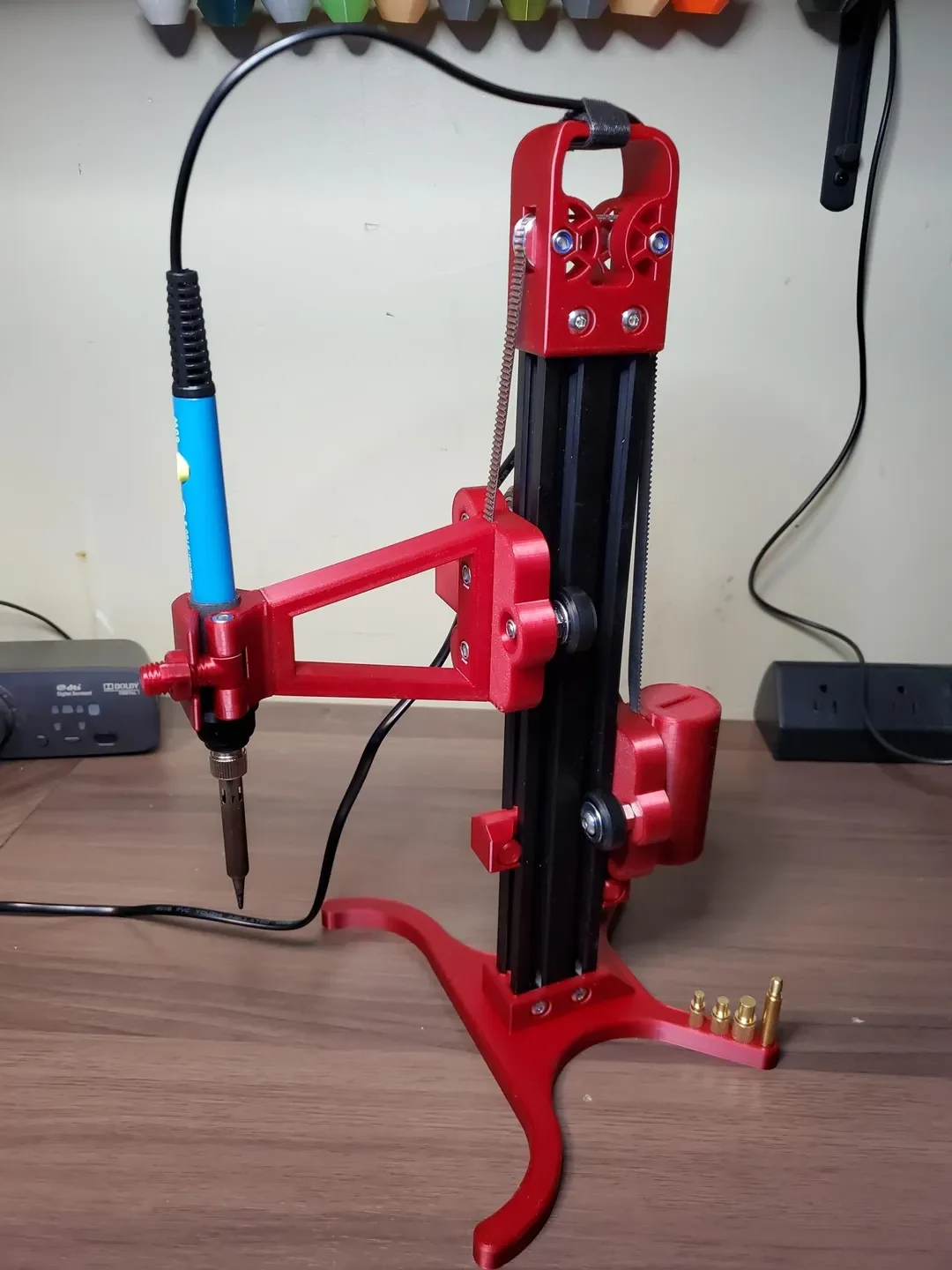

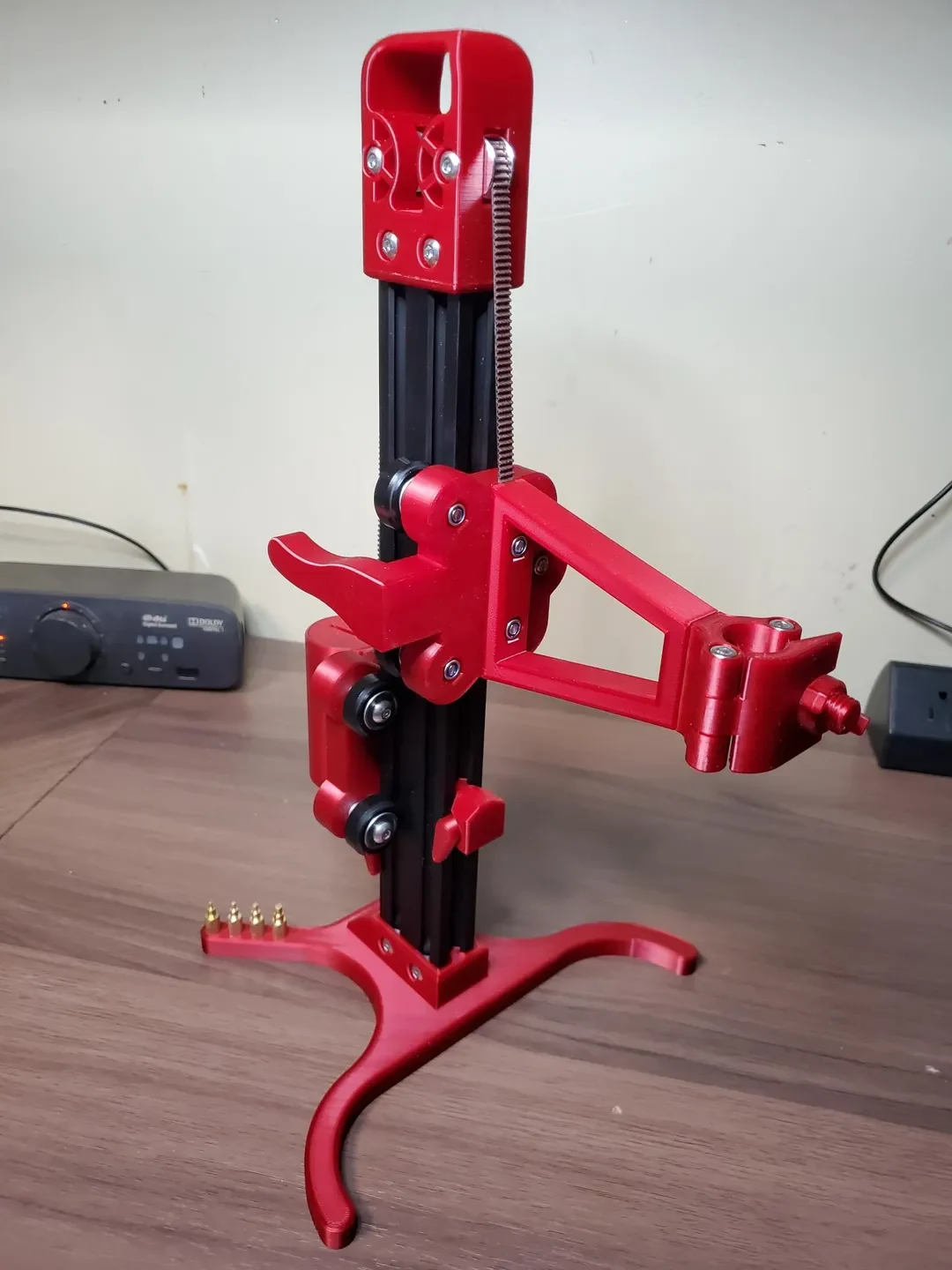

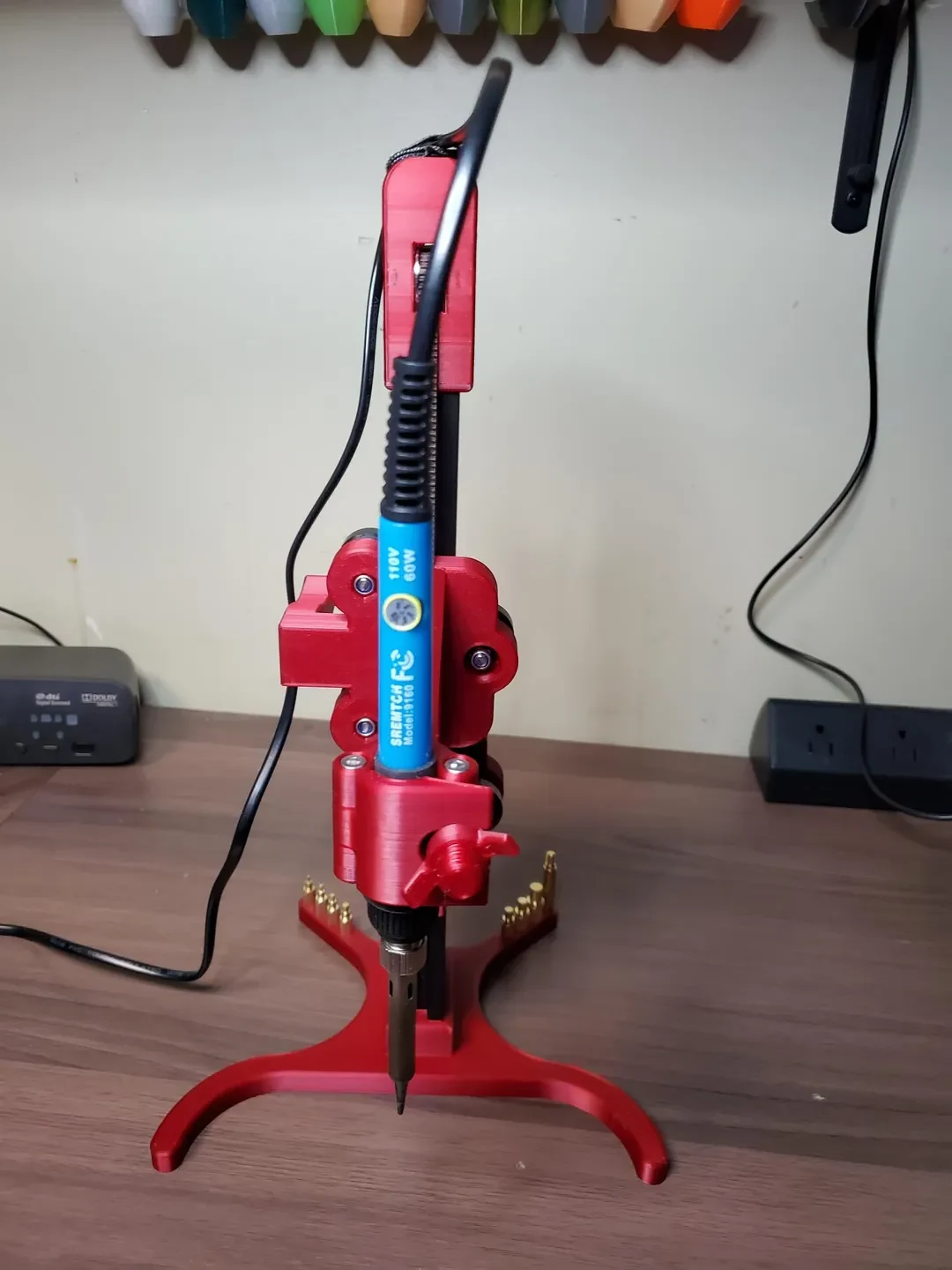

Пресс-инструмент для термофиксации вставок с быстроразъем..
После долгих поисков в Интернете подходящего инструмента для вставок с термофиксацией я не смог найти тот, который соответствовал бы моим требованиям. Вдохновленный различными источниками, я решил разработать свой собственный инструмент, используя компоненты, напечатанные на 3D-принтере, и легкодоступное стандартное оборудование.
Этот инструмент позволяет использовать стандартный паяльник, который легко приобрести на онлайн-рынках, таких как Amazon, для плавной и точной установки резьбовых вставок в детали, напечатанные на 3D-принтере. Оснащен изготовленным на заказ быстросъемным зажимом для паяльника, напечатанным на 3D-принтере, отделением для жал паяльника и специальным напечатанным на 3D-принтере упором для обеспечения одинаковой глубины.

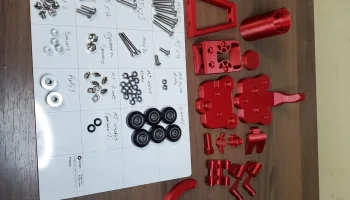

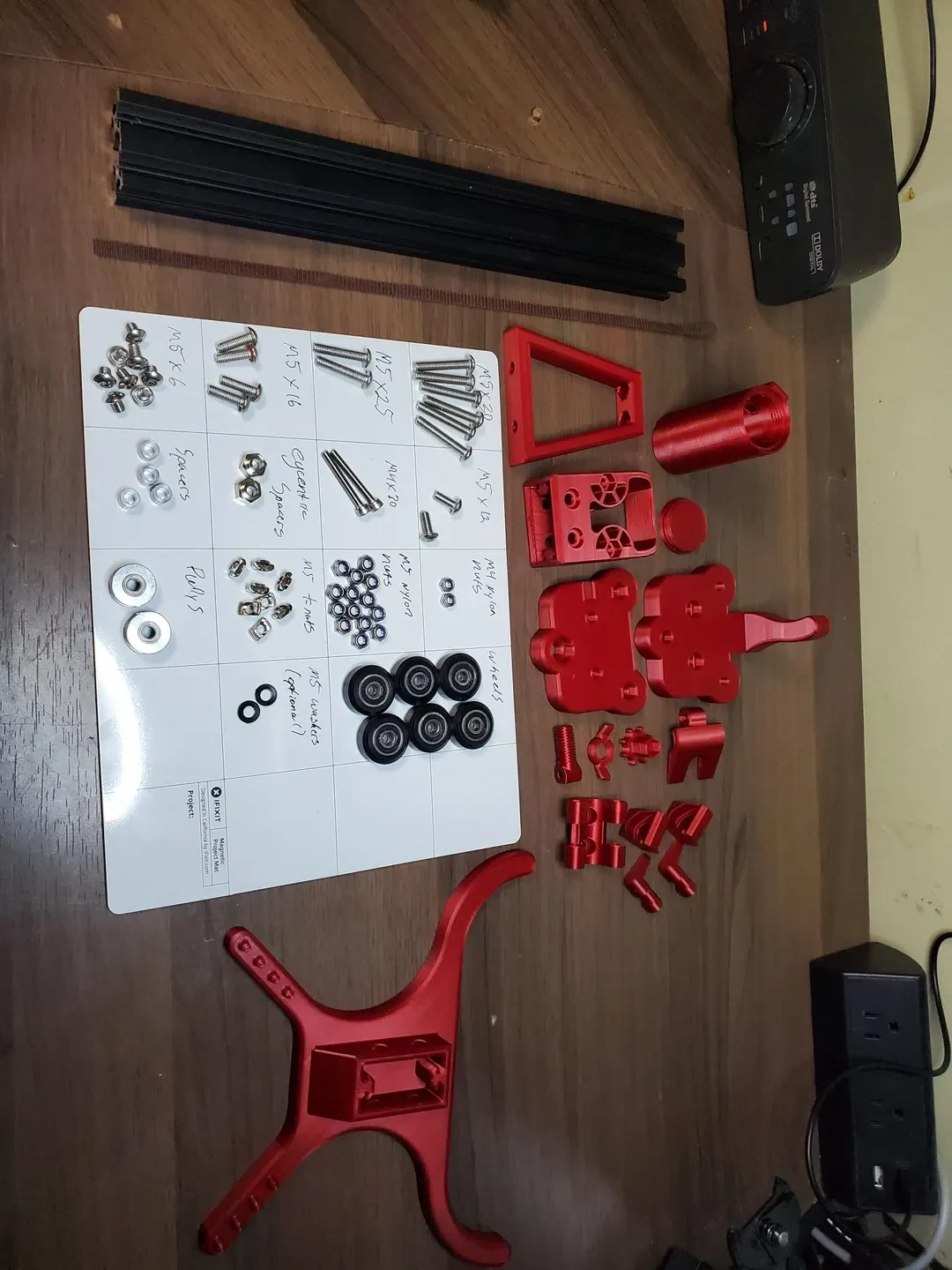

Необходимое оборудование:
Длина пуговицы M5 x 6 мм Требуется 8 шт.
Круглая головка M5 x 12 мм, требуется 2 шт.
Круглая головка длиной M5 x 16 мм Требуется 4 шт.
Круглая головка M5 x 25 мм, требуется 2 шт.
Круглая головка длиной M5 x 30 мм Требуется 6 шт.
Требуется торцевая головка M4 x 30 мм, 2 шт.
Требуется нейлоновая гайка M4, 2 шт.
Требуется нейлоновая гайка M5, 14 шт.
Т-образные гайки M5 для экструзии 20x40 Требуется 8x
2GT Натяжной ролик ремня ГРМ, ширина 6 мм, диаметр отверстия 5 ��м, требуется 2 шт.
Длина 6 мм с проставкой диаметром 5 мм. Требуется 4 шт.
Длина 6 мм, вставная эксцентриковая деталь 7 мм и диаметр отверстия 5 мм Требуется 2 шт.
Нейлоновые шайбы 5 мм, требуются 2 шт. (дополнительно)
20x40 Европейский стандарт, алюминиевый профиль с V-образным пазом Требуется 1x (любой размер по вашему выбору)
Ремень ГРМ шириной 6 мм, обрезанный по длине Требуется 1 шт.
Распечатать инструкции:
Все детали напечатаны из PLA. Детали, требующие поддержки:
Подвижная челюсть
Твердая челюсть
Высота слоя: 0,2 мм
Сопло: 0,4 мм
Периметр: 3 периметра
Заполнение: 15% гироид
Примечания:

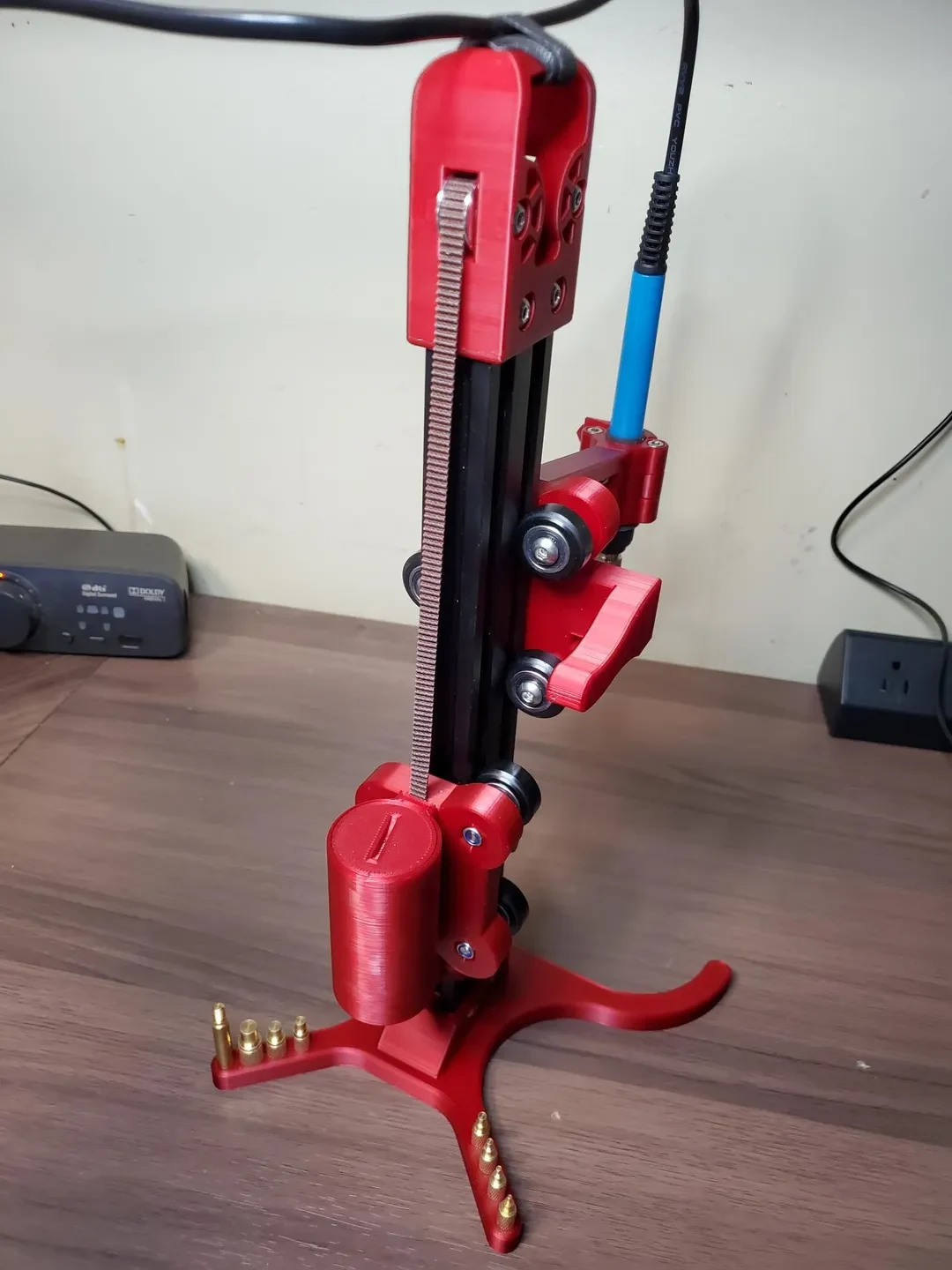

Я использовал свинец, чтобы заполнить противовес, но используйте все, что подойдет вам.
Деталь «Кожух ручки», напечатанная на 3D-принтере, не требуется, но добавляет эстетики и приклеивается под «верхнюю ручку»
Все гайки и болты должны устанавливаться заподлицо. Если этого не происходит, вы используете винт неправильной длины.
Напильник для затяжки эксцентриковой гайки
Ссылки на использованные детали:
Советы по вставке для термофиксации
V-слот 2040 Алюминиевый профиль
Контргайка с метрической нейлоновой вставкой из нержавеющей стали
2GT Алюминиевый натяжной ролик ремня ГРМ
M3 M4 M5 Головка молотка с Т-образной гайкой
Комплект шкивов для принтера POM
Болты с ��естигранной головкой из нержавеющей стали M5
M2 M3 M4 Ассортимент винтов и гаек
Replitech PLA VIVID, на каждый день, винно-красный
