GeoLeaf - 3D-печать собственного проекта Nanoleaf - интег..
Если вам понравился этот проект, нажмите кнопку «Нравится» выше. Это действительно помогает мне. Спасибо.
Как построить очень умную и недорогую систему геометрического освещения.

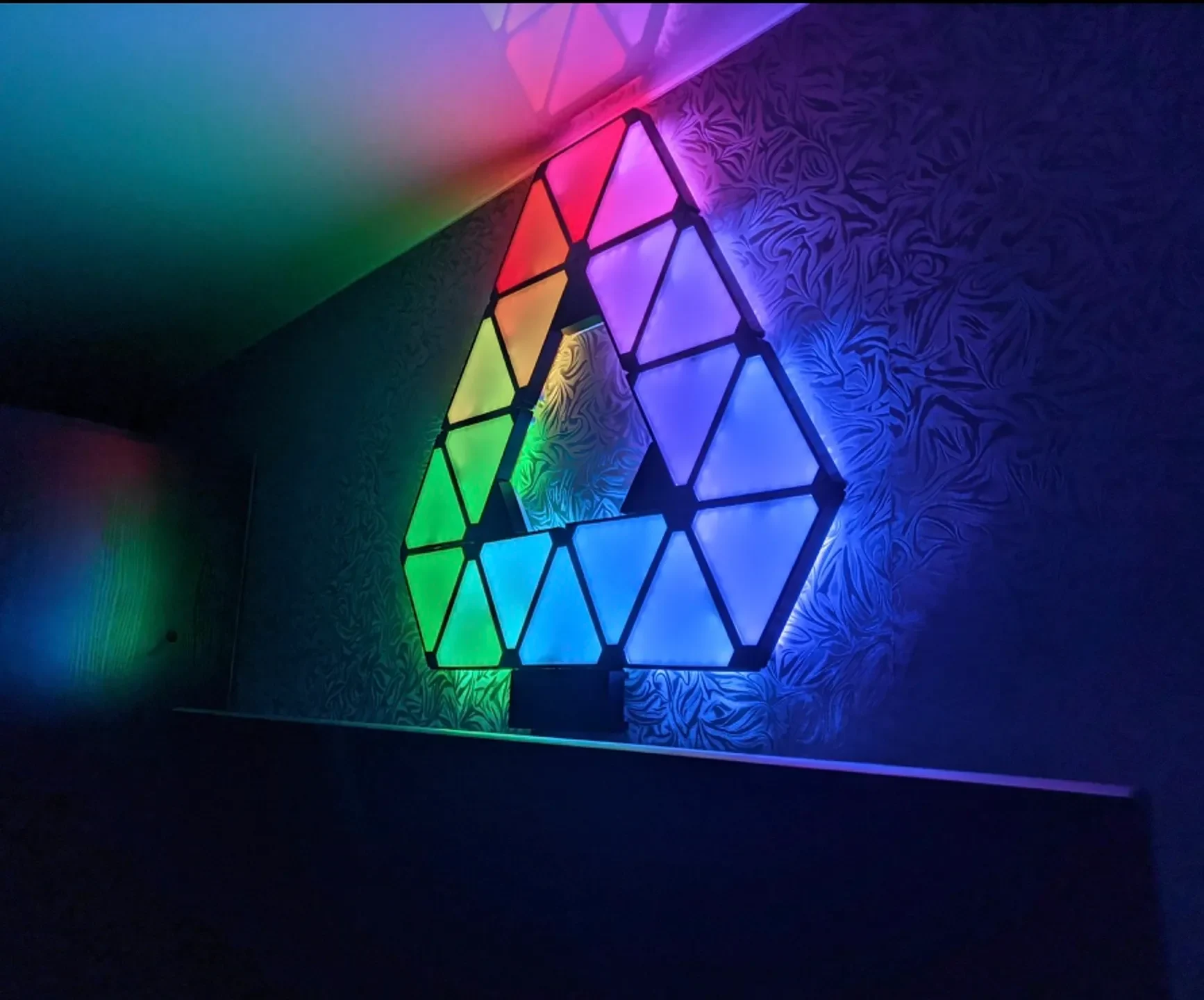

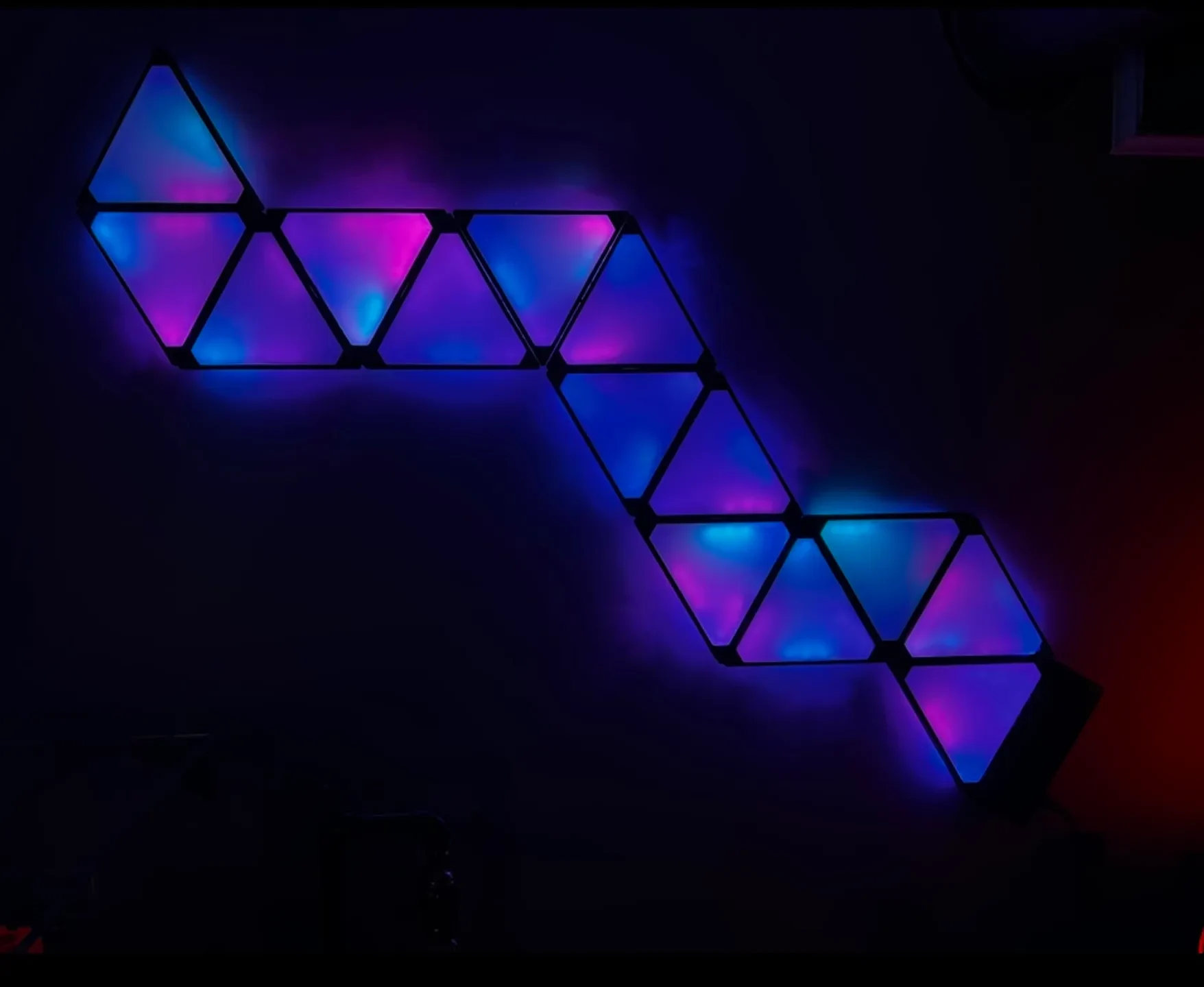

Встречайте Geoleaf, мою недорогую версию осветительных панелей Nanoleaf для 3D-печати. Их можно расположить по любому образцу, чтобы они соответствовали любому пространству, и благодаря низкой стоимости всего около 3,40 фунтов стерлингов за панель, это не обойдется вам дорого. Они имеют встроенное управление Wi-Fi, которое управляется многофункциональной прошивкой WLED, работающей на Wemos D1 Mini.
Я покажу вам шаг за шагом, как сделать свой собственный.
Список предметов, использованных в этом проекте, и где их найти:
■ Светодиоды WS2811 12 В (рулона длиной 5 метров достаточно для 12 панелей): https://geni.us/WS2811-60
■ Разъемы для светодиодов 10 мм — по одному на панель: https://geni.us/3Pin10mmLEDCable
■ Нить для 3D-принтера: https://www.3djake.uk
■ Акриловые листы (1 лист А4 = 3 треугольника): https://geni.us/OpalFrostedA4Acrylic
■ Понижающий преобразователь постоянного тока в постоянный (Mini 360): https://geni.us/Mini360
■ Устройство переключения логического уровня (74AHCT125): https://geni.us/74AHCT125-LLS
■ Совет разработчиков ESP8266: https://geni.us/wemosD1
■ Множество болтов M3x8: https://geni.us/NutsAndBolts
■ Бочковой разъем рассчитан как минимум на 5 ампер https://geni.us/HighAmpDCBarrel
■ Источник питания 12 В (6 А+): https://geni.us/12VPowerSupply6A
■ Разъемы для сращивания Dual T (2 шт.): https://geni.us/DualTSplice
■ Примерно провод 20AWG (диаметр 0,8128 мм): https://geni.us/20AWG
■ Подвесные ленты 3M Command: https://geni.us/CommandStrips
■ Плата проекта: https://geni.us/GeoLeafPCB
Или опционально
■ Доска PermaProto: https://geni.us/HalfPermaProto
■ Разъемы Wago: https://geni.us/Wago221
Дополнительные квадратные панели для улучшения вашего проекта: https://www.etsy.com/uk/listing/1067981962
Вот некоторые из моих любимых инструментов, которые я использую и могу порекомендовать:
■ Клеевой пистолет с батарейным питанием: http://geni.us/BoschBatteryGlueGun
■ Драйвер бит Bosch: https://geni.us/Bosch-Screwdriver
==========
Прошивку WLED можно скачать здесь:
https://install.wled.me/
Схемы подключения, часто задаваемые вопросы и т. д. можно найти здесь:
https://www.diymachines.co.uk/geoleaf-3d-printable-nanoleaf-with-esp8266-alexa-hue
Дополнительные квадратные панели доступны за пожертвование на канал:
https://www.etsy.com/uk/listing/1067981962
==========
СКАЖИТЕ СПАСИБО:
Обеспечьте постоянную и надежную поддержку через Patreon:
Поддержите нас на Patreon: https://www.patreon.com/diymachines
Купи мне кофе, чтобы сказать спасибо: https://ko-fi.com/diymachines
ПОДПИСАТЬСЯ:
■ https://www.youtube.com/channel/UC3jc4X-kEq-dEDYhQ8QoYnQ?sub_confirmation=1
ИНСТАГРАМ: https://www.instagram.com/diy_machines
ФЕЙСБУК: https://www.facebook.com/diymachines/
ETSY: https://www.etsy.com/uk/shop/DIYMachines.
==========
Список фотоаппаратов и осветительного оборудования, которое я использую:
Sony A7 III: https://geni.us/Sony-Alpha7-III
Объектив Tamron 28-75mm F2.8 RXD A036SF для Sony-FE: https://geni.us/TamronRXD-28-75mm
Aputure Amaran HR672C: https://geni.us/AputureAmaranHR672C
Aputure MC: https://geni.us/FAPGL
RØDE VideoMic Pro+: https://geni.us/RodeVideoMic-ProPlus
Синий снежок iCE: https://geni.us/BlueSnowball-iCE
Philips Hue Lightstrip Plus: https://geni.us/PhilipsHue-LightStrip
Отказ от ответственности:
Это видео публикуется только в демонстрационных целях.
Настройки печати
Марка принтера:
Пруса
Принтер:
И3 МК3С
Плоты:
Не��
Поддерживает:
Нет
Разрешение:
200
Заполнение
25
Марка нити:
3D Джейк
Материал нити:
PLA, PETG или ABS
Примечания:
Также можно распечатать на Prusa Mini.
