Ростомер и маркер для карандашей

хейхо

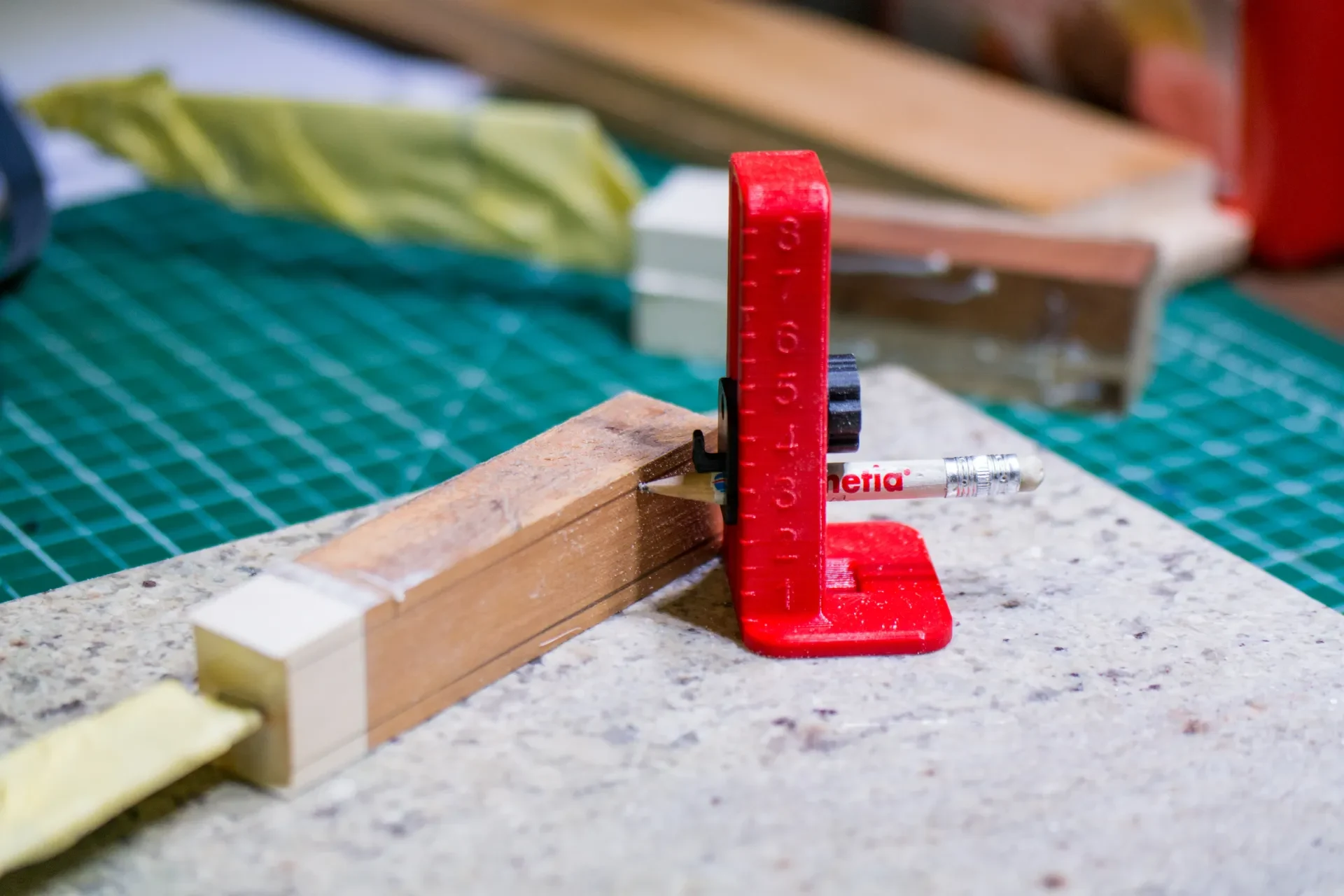

Я делаю ножи, и для рукояток я не хочу постоянно использовать свой очень тяжелый рыхлитель.

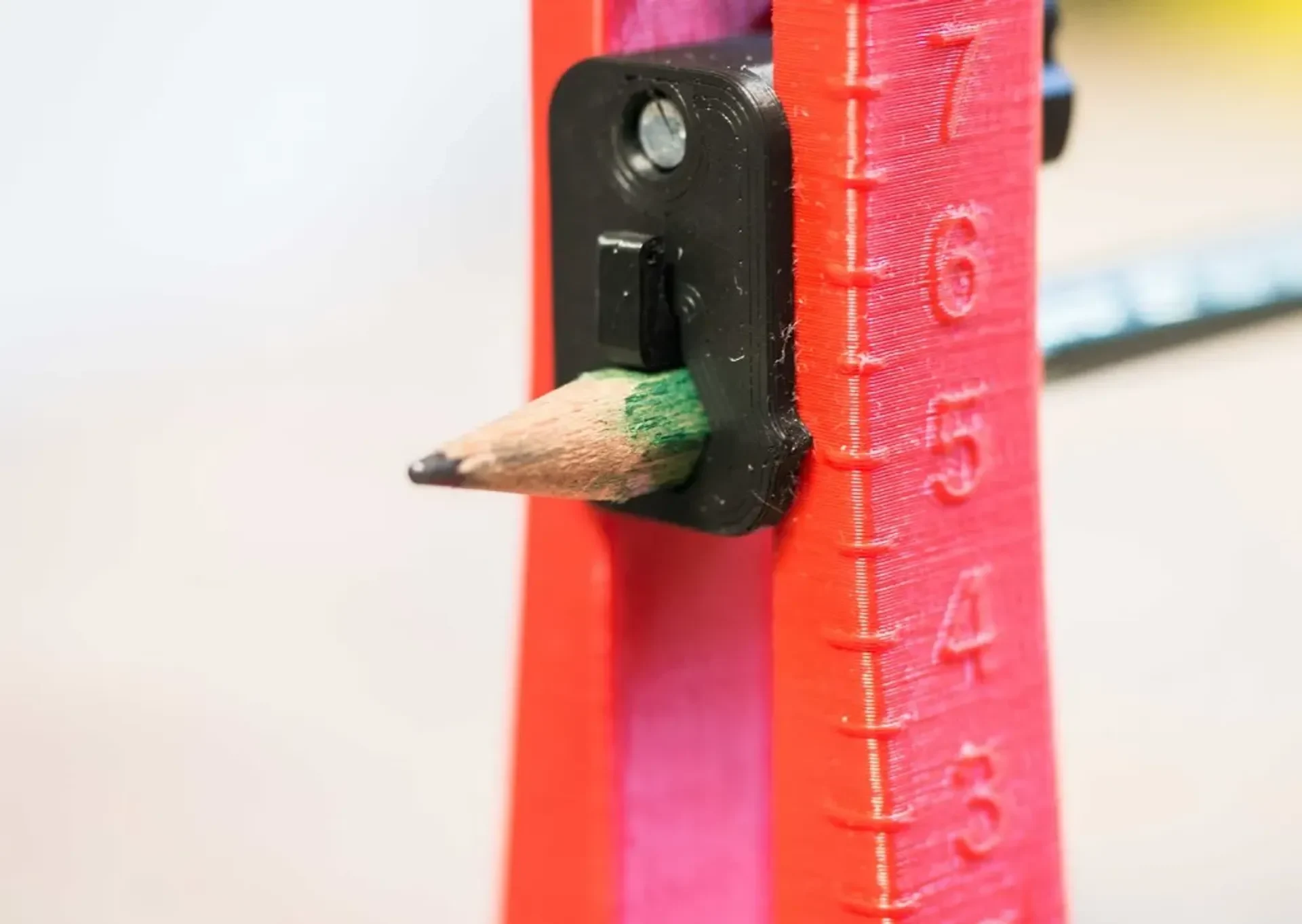

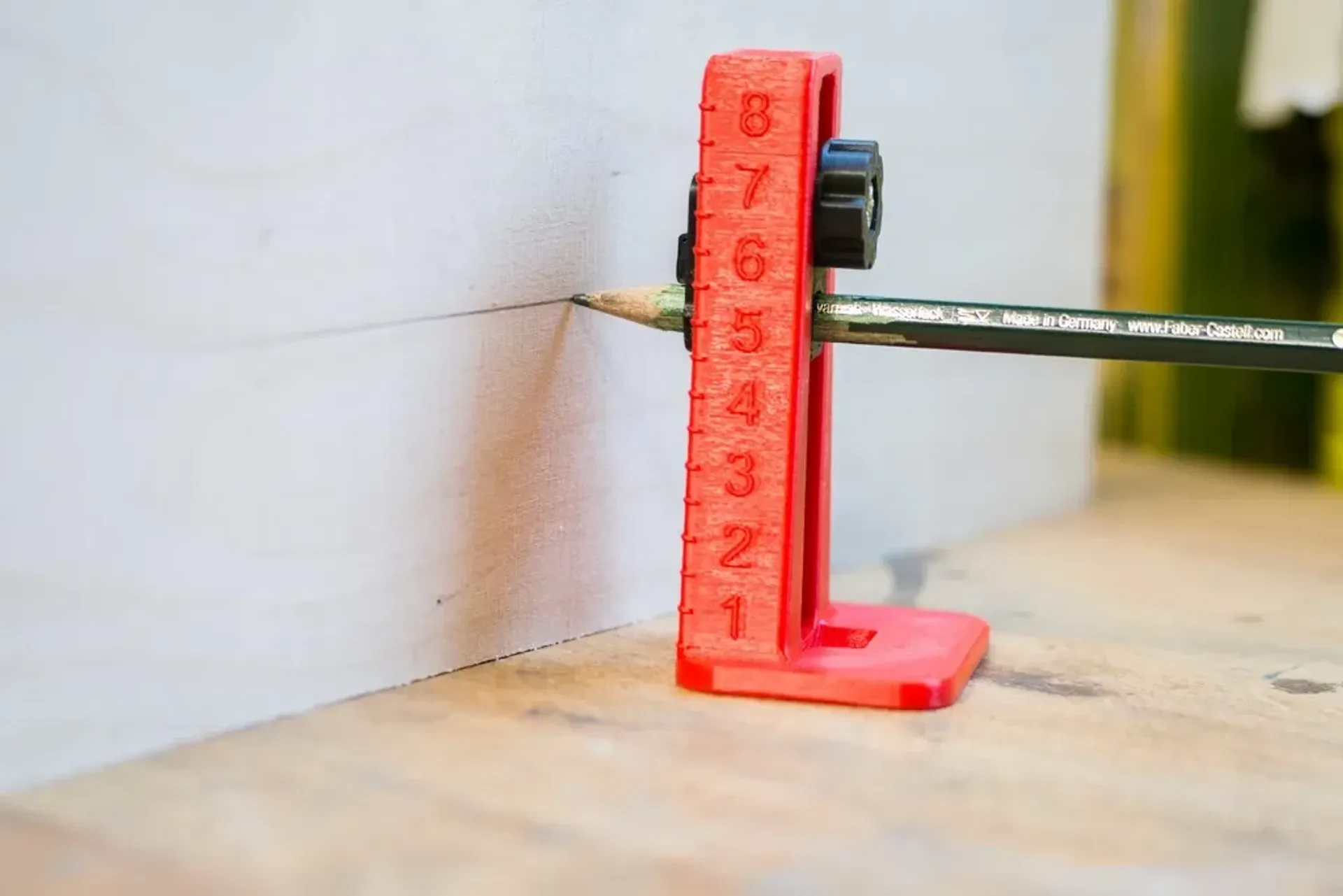

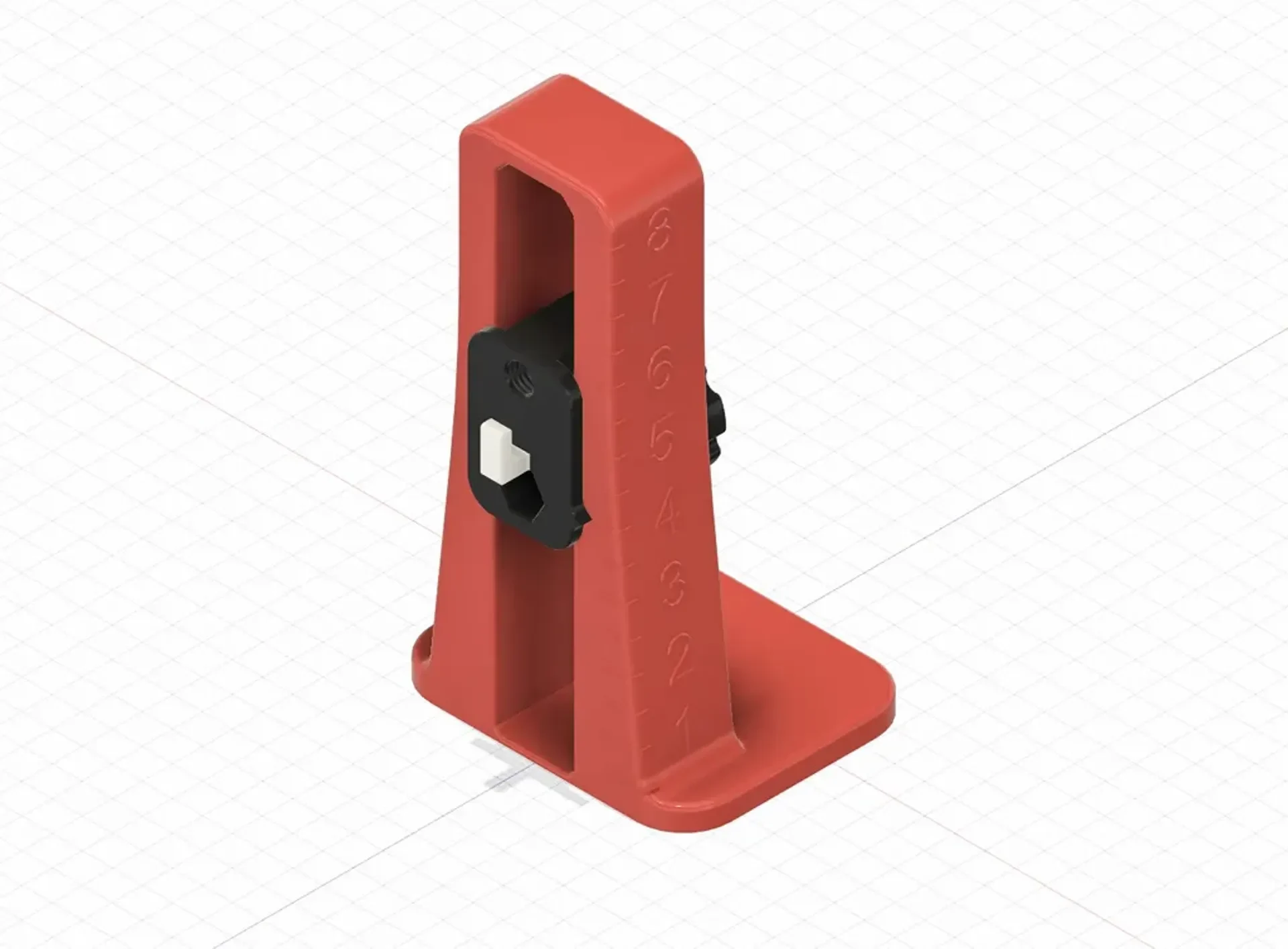

Поэтому я разработал это устройство для разметки высоты для использования с обычным карандашом (7 мм).

Есть две версии.

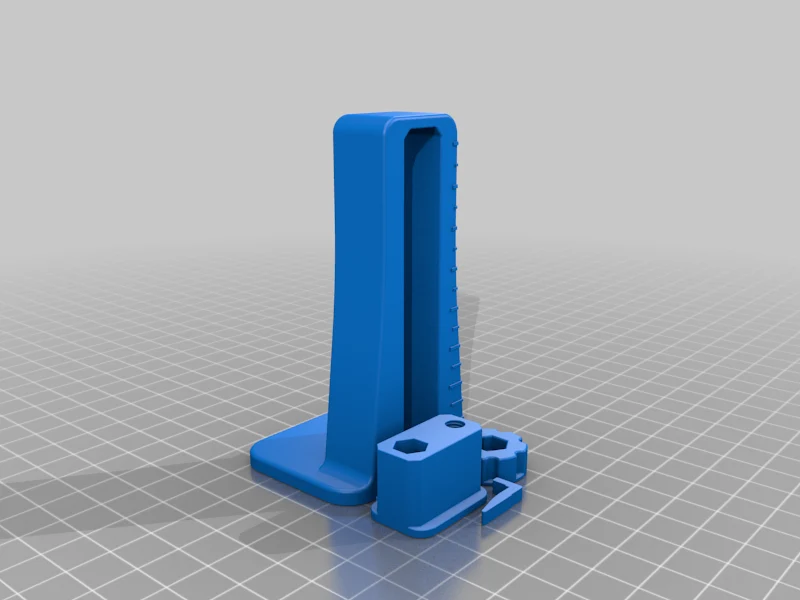

1. Маркируемая высота 7,5-65 мм.

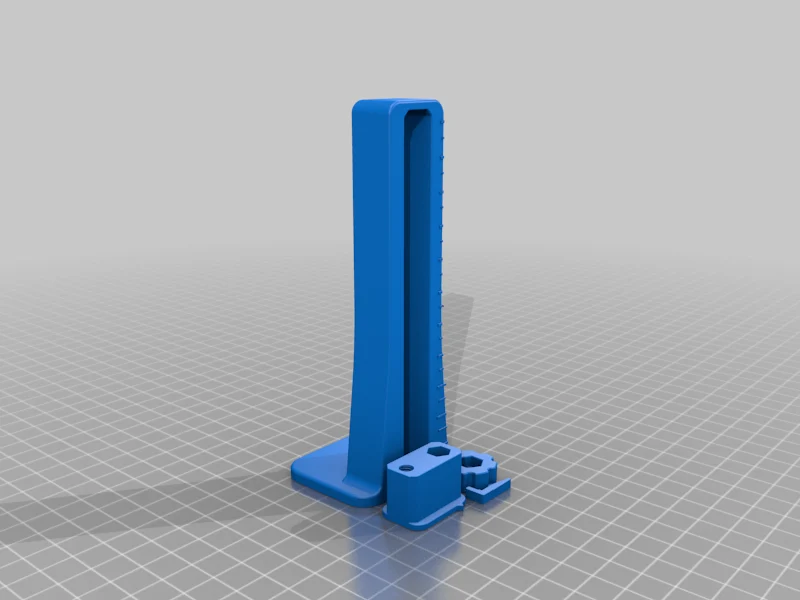

2. Маркируемая высота 7,5 мм — 104,5 мм.

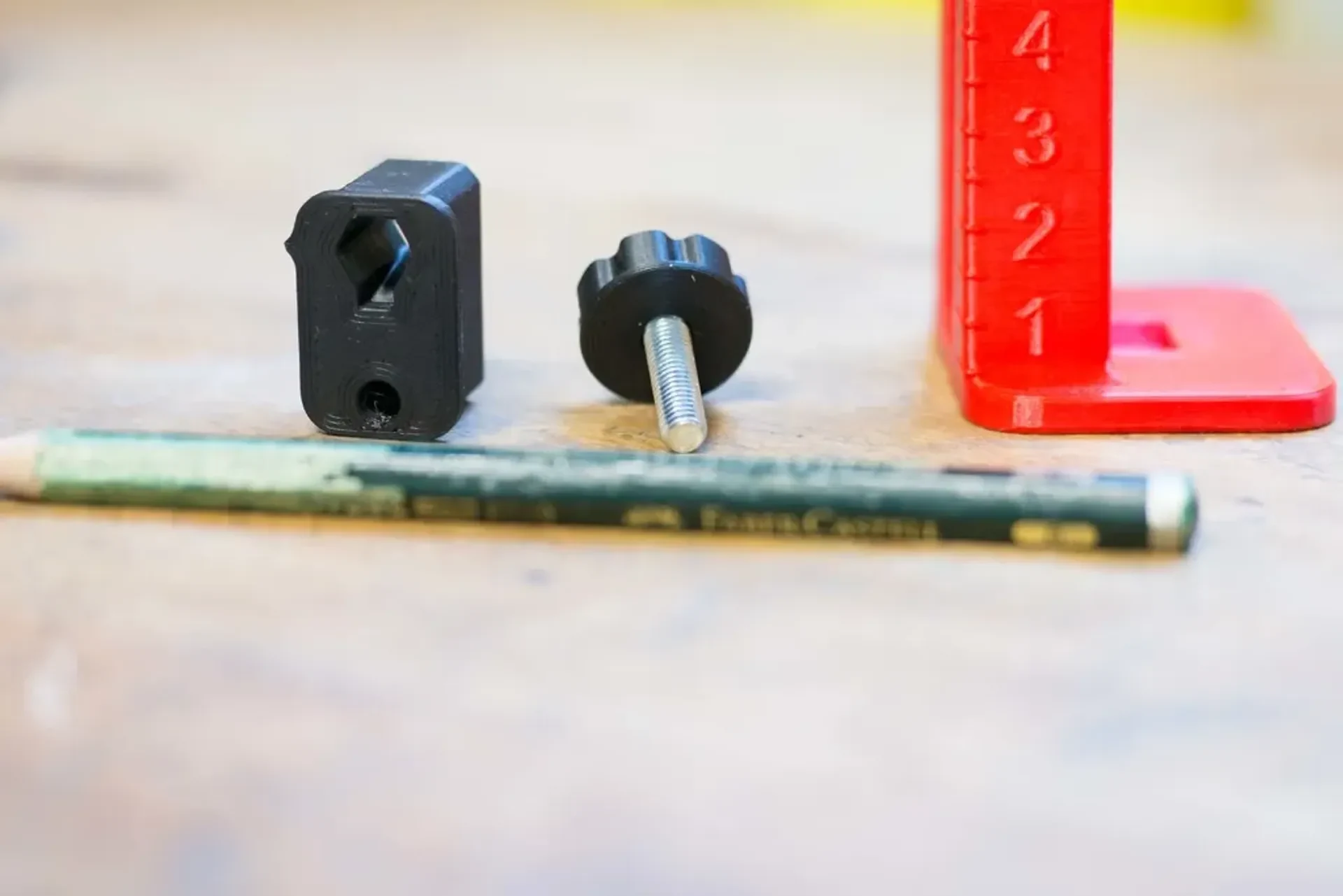

Помимо распечатанных деталей и карандаша стандартного размера вам понадобится один винт с шестигранной головкой М5. Я использовал лист М5х20 мм. Но более короткие винты тоже подойдут!

(Если у вас нет под рукой винта с шестигранной головкой, вы также можете использовать обычный винт M5 и гайку из ремикса Джо)

Я напечатал его из PLA, 3 периметра и 25% заполнения. Но более точно не навредит и не сделает систему жестче.

Если у вас возникли проблемы с поворотом ручки, используйте парафин (кандель) или другую смазку.

Получайте удовольствие от разметки и продолжайте печатать!

Если вам понравилась моя работа, буду очень рада небольшому отзыву :)

https://www.paypal.com/paypalme/MeisterEdel

Обновление 1: 25.11.2022

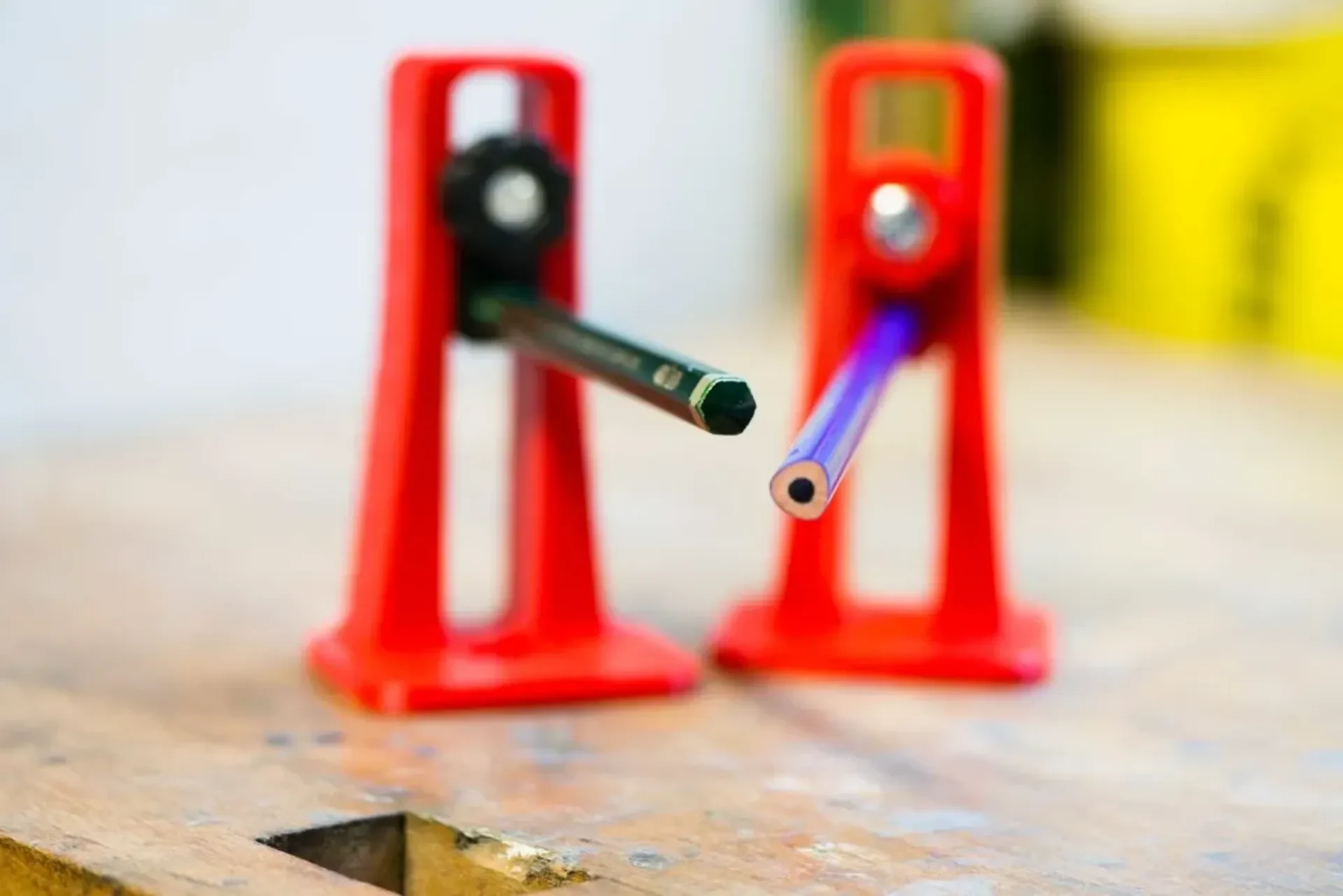

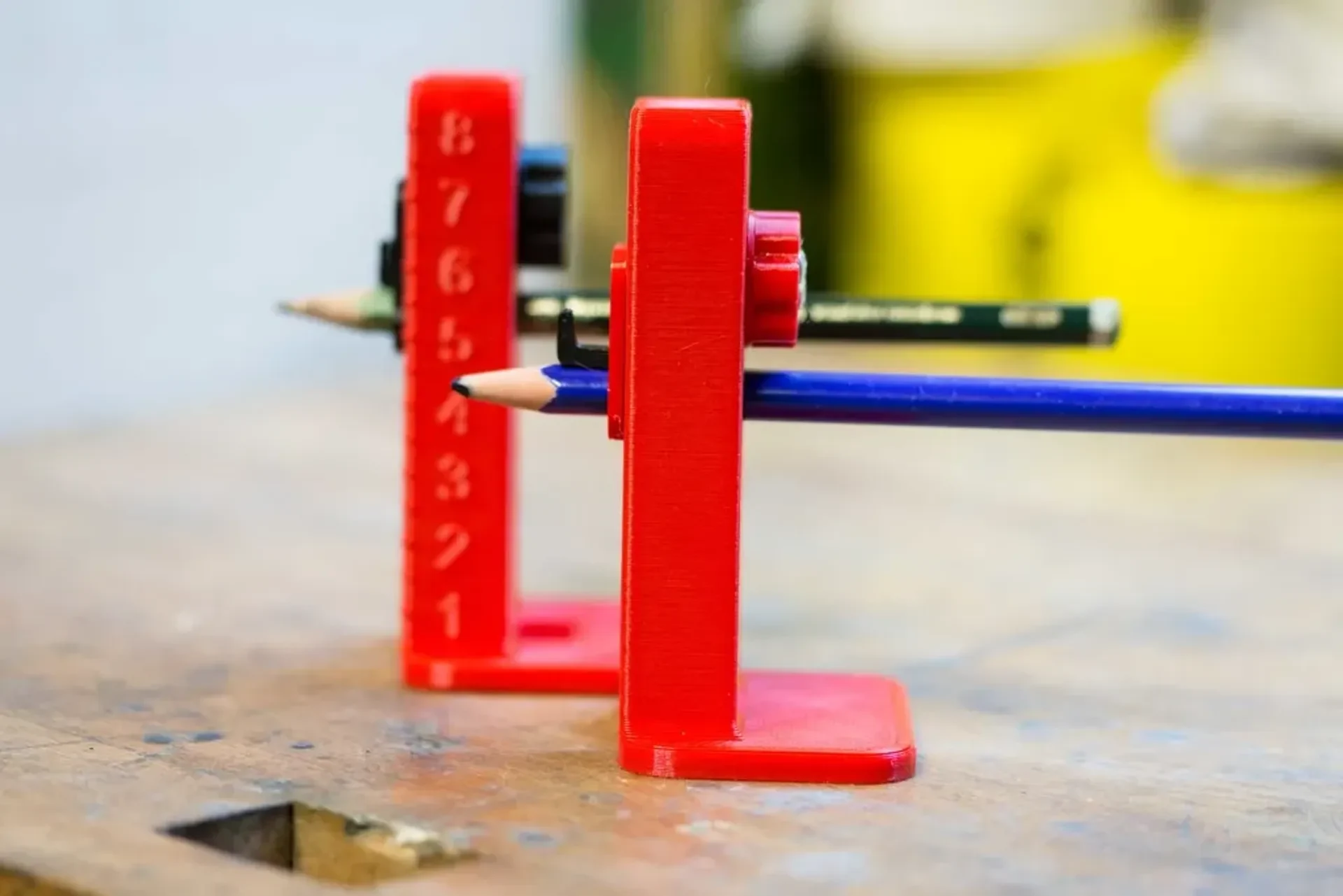

Добавлен держатель для карандаша Carpenters. (У меня нет ни одной опоры, поэтому я не могу проверить это сам) Этот держатель немного поднимет самое нижнее положение.

Обновление 28.12.2022
Исправлена башня большой высоты, потому что размеры были неточны на несколько мм! Извини :)
