Встроенный Shelly Box и разъемы Wago 221 (1Plus, 1L, 2PM,..
Часть моей серии корпусов, предназначенных для смарт-устройств Shelly и разъемов Wago 221.
Коробка для слотов T&E 3x и разъемов Wago 221
Корпусная коробка для линейного гибкого провода и разъемов Wago 221 (этот)
Коробка для двух гибких проводов и разъемов Wago 221.
Коробка для трех гибких проводов и разъемов Wago 221.
Квадратная коробка Shelly для 2 устройств/5 реле/5 гибких проводов и разъемов Wago 221
Коробка для гибкого провода и разъемов Wago 221
Это корпус, который я спроектировал для хранения проводов, связанных с устройством Shelly, в закрытом электрически безопасном ящике. Расположение проводки было запланировано таким образом, чтобы коробка располагалась на одной линии между розеткой и управляемым устройством.
Электробезопасность
Сетевое электричество н��сет в себе опасность смерти. Пожалуйста, не пытайтесь использовать один из них с реальными цепями, если вы не компетентны и не осведомлены о процедурах охраны труда и техники безопасности.
Используйте PETG или другие огнестойкие материалы, кроме PLA.
Назначение и особенности

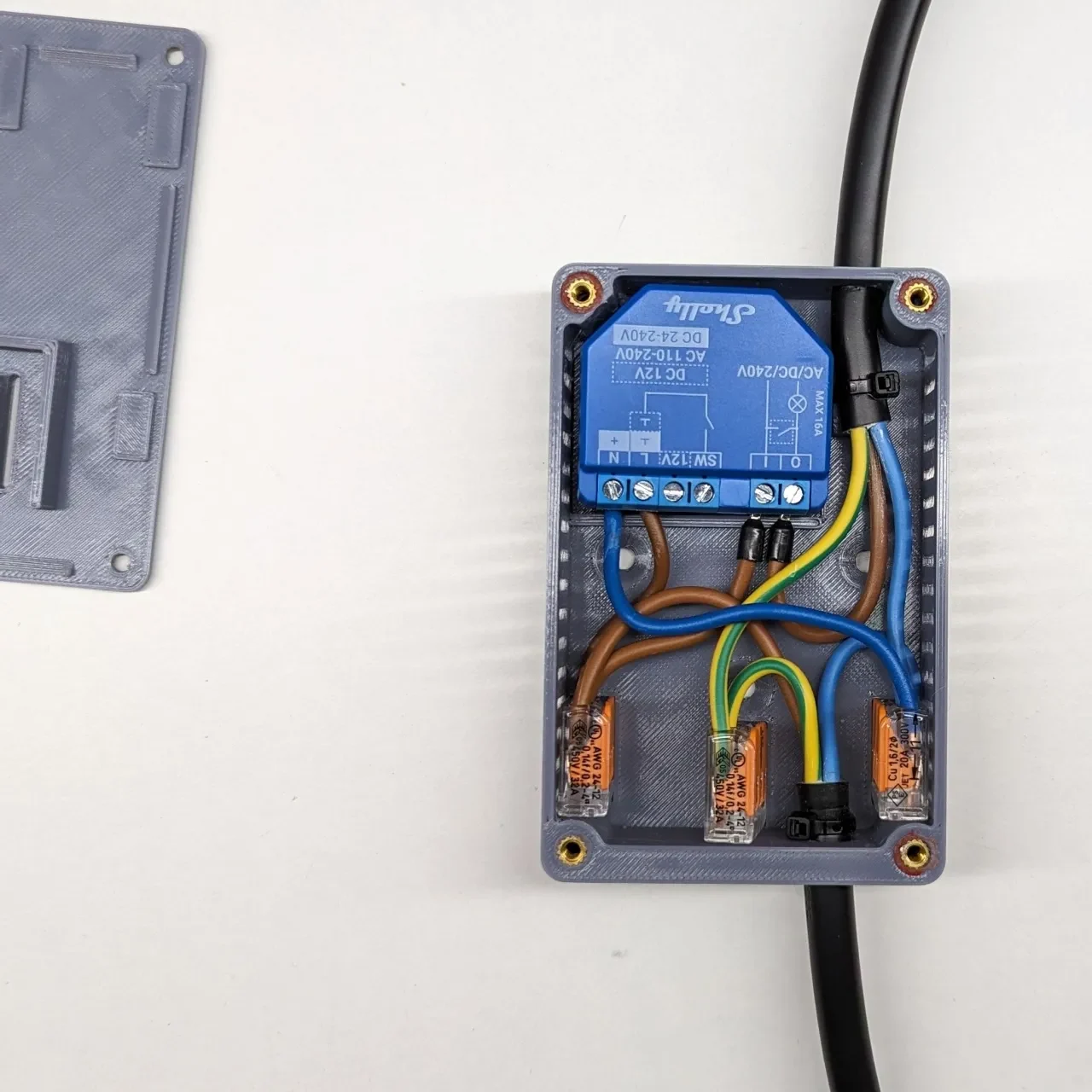

Коробка была разработана для хранения Shelly Plus1 для управления электроприборами. Он был соединен с гибким проводом с вилк��й на одном конце и розеткой IEC на другом.
Поддержка устройств Shelly: Shelly Plus1, Shelly 1L, Shelly 2.5, Shelly 2PM, Shelly Dimmer2.
Предохранение от натяжения проводов: Каждый входной порт Twin&Earth имеет пазы для установки кабельной стяжки в качестве разгрузки от натяжения проводов.
Отверстия для крепления: в коробке есть потайные отверстия для крепления к поверхности.

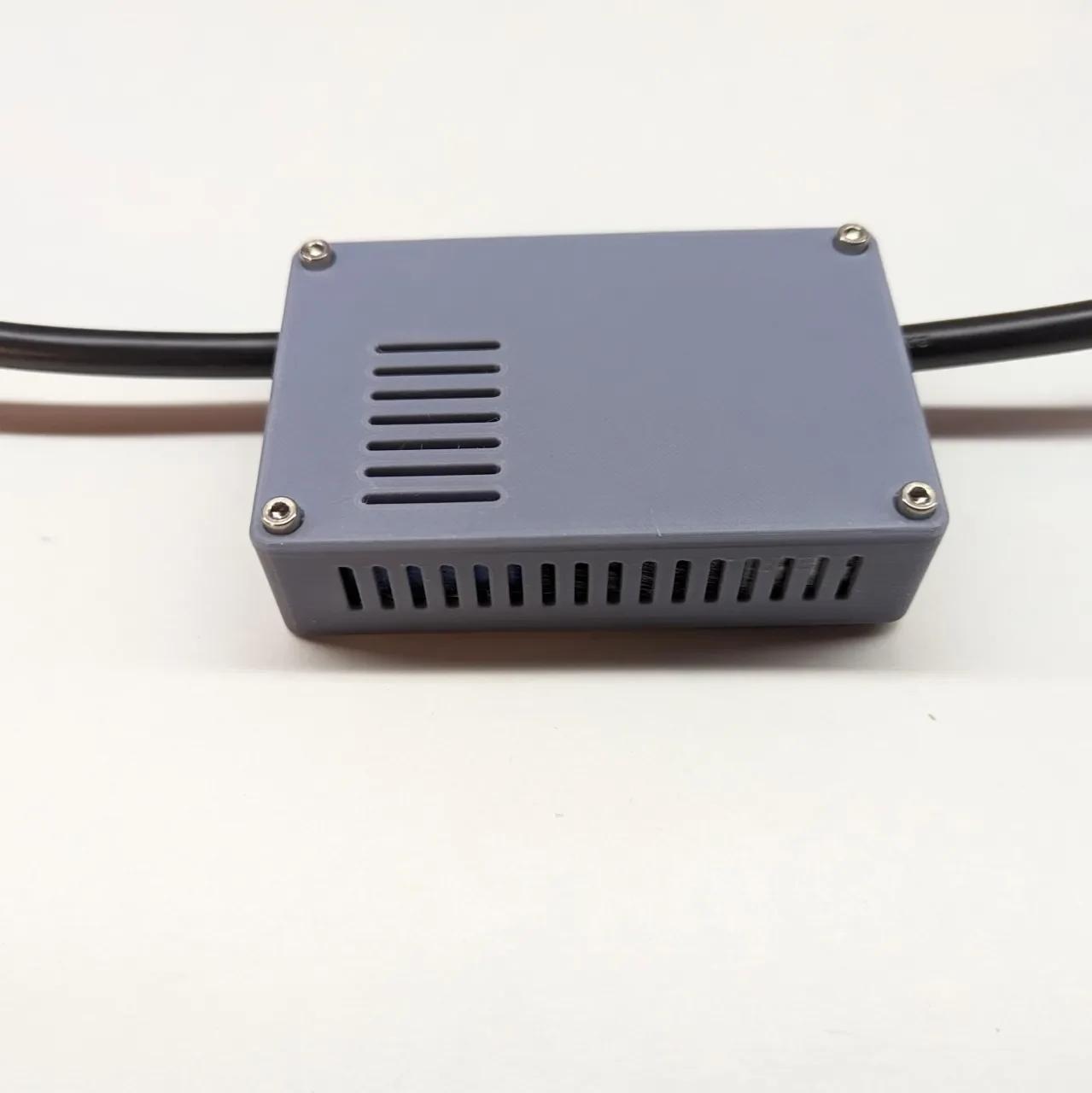

Слоты для охлаждения: вокруг корпуса, над и под ним име��тся охлаждающие отверстия.
Крепление крышки: Крышка крепится к коробке с помощью 4 винтов M3 (максимум 5-10 мм), которые ввинчиваются в тепловые вставки M3, которые необходимо установить на коробку.
Печать заметок
Для крышки требуются опоры на раззенкованных отверстиях для болтов, иначе печать не будет чистой (в моем случае этого не произошло).
Контроль версий
Версия 2.1 — 03.11.2024
Обновлена (уменьшена) ширина полки для кабельных стяжек, проверено расположение локаторов крышек и подушек Wago.
Версия 2.0 представляла собой существенно измененный дизайн и включала следующие функции:
Вставки с терморезьбой М3 вместо квадратных пазов под гайку или отверстий для нарезания резьбы
Отверстия для крепежных болтов расположены внутри коробки, а не на внешних кронштейнах.
Прокладки для кабельных стяжек внутри коробки, а не доступные снаружи (позволяет устанавливать стяжки без демонтажа коробки)
Слот Shelly адаптирован для совместимости с несколькими моделями.
