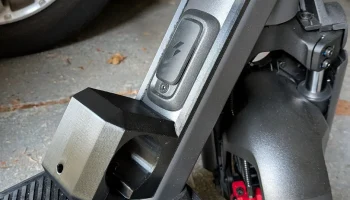

Крепление Segway Ninebot Max G3 для замка New York Fahge...

Версия 2

Версия 2 спроектирована таким образом, что вам не нужно вынимать ключ и повторно вставлять его для извлечения из держателя. Он менее пластичен и, по опыту, имеет меньше пластичности и, следовательно, потенциально меньшую жесткость, но, по моему опыту, он оказался столь же прочным. Сравните их сами и посмотрите, какой из них подойдет именно вам.

Введение

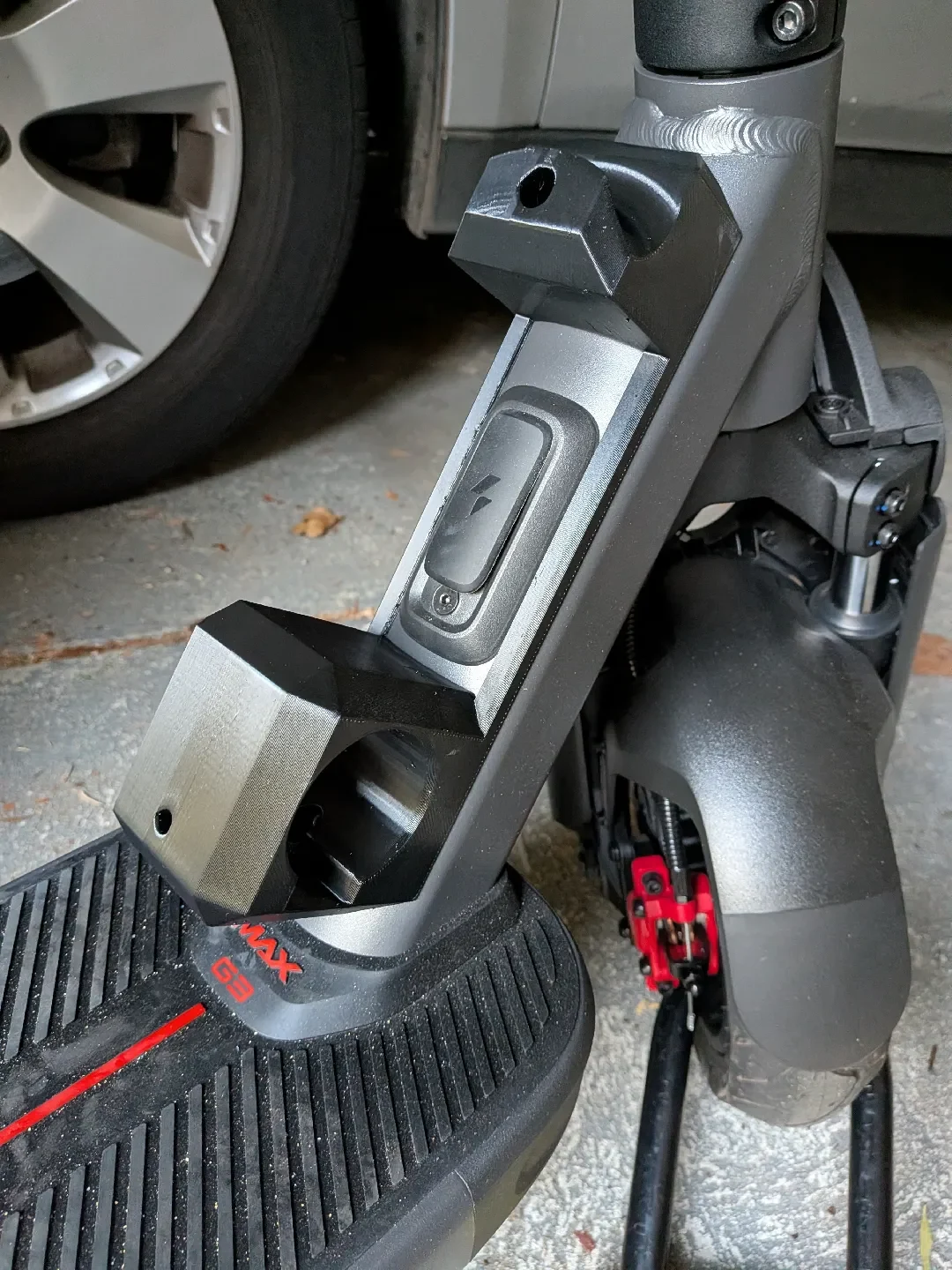

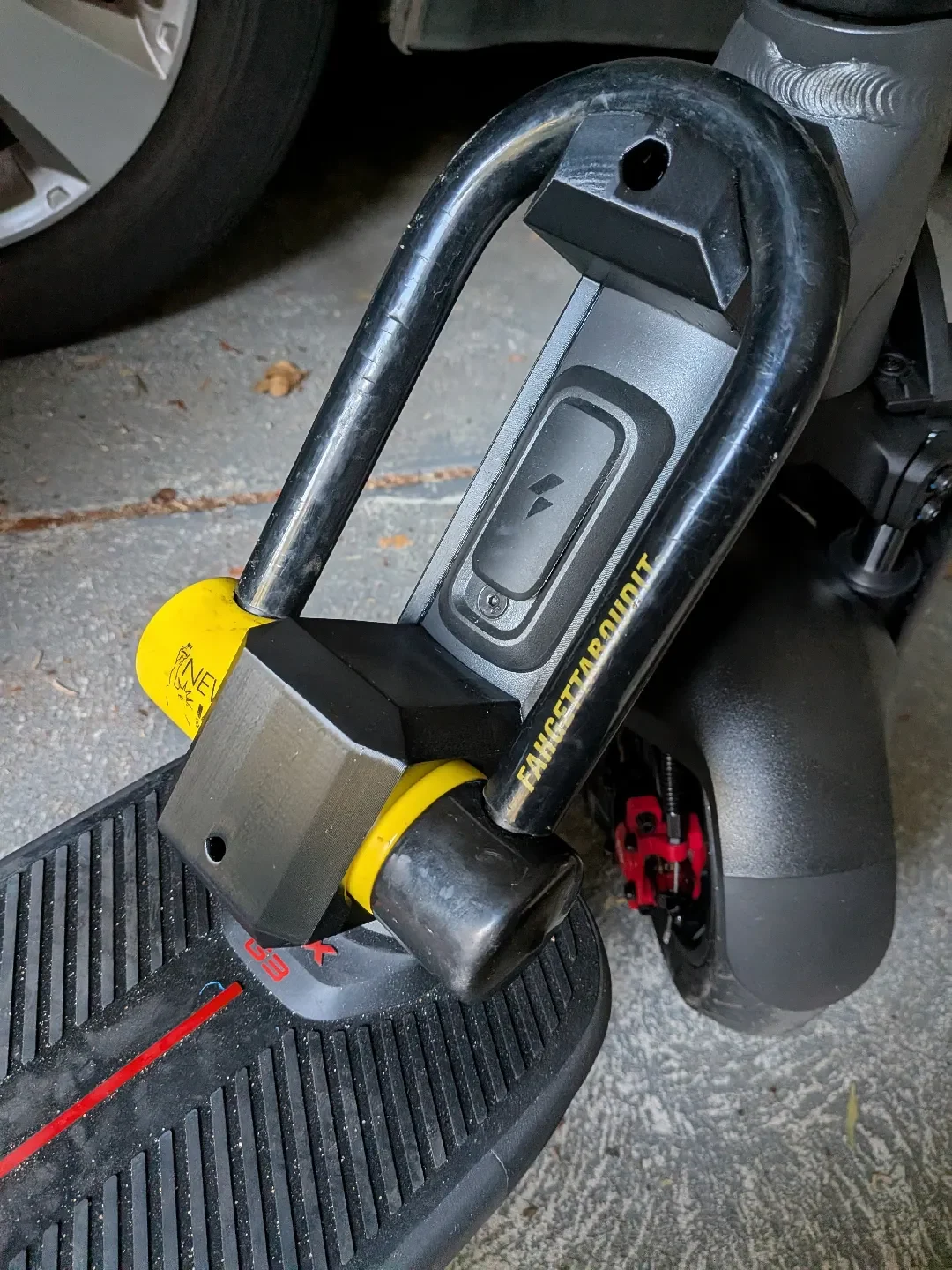

Segway Max G3 поставляется с точками крепления для дополнительной батареи, но, поскольку она недоступна в моем регионе, я решил перепрофилировать крепежные винты, чтобы удерживать мой Kryptonite New York Fahgettaboudit Mini замок. Если это не ваш точный замок, ознакомьтесь с ремиксами этой модели, поскольку существует как минимум один (на момент написания) ремикс, подходящий для другого типа замка!

Особенности

Предназначен для печати с максимальной силой.

Соответствует изгибу места установки.

Трудно (не вандалозащищённо) снять замок, не разблокировав его.

Оптимизация закрытия отверстий для оптимальной печати всех отверстий.

Контурная монтажная поверхность соответству��т изгибу шеи.

Повторно используются существующие болты М6, поставляемые в комплекте и уже установленные на скутере.

Оставляет порт турбонаддува свободным для использования, но исключает установку внешнего аккумулятора.

Витамины

Нет! Используются существующие болты M6, которые уже установлены на Max G3.

Поставляемые на скутере болты М6 имеют резьбу 16 мм.

В конструкции используется резьба диаметром 8 мм, а остальные 8 мм оставлены для удобства крепления на отверстиях для болтов скутера.

Печать

Рекомендуется печатать в ориентации STL, т. е. лежа на правой стороне для прочности.

Эта часть будет подвержена большому стрессу!

Принесите свою лучшую функциональную печатную игру!

Мои настройки АБС были:

Высота слоя 0,25 мм (сопло 0,5 мм)

7 периметров (вертикальные оболочки) с внутренним периметром 0,6 мм и внешним периметром 0,7 мм.

4 верхних слоя

5 нижних слоев

20% прямолинейное заполнение шириной 0,8 мм.

Поддерживает:

Необходимы на соединительном лонжероне, который находится за пределами рабочей поверхности.

Три тестовых отпечатка показывают, что для этой модели не требуются другие опоры.

Ремикс

Разработано в Fusion 360, известном как Autodesk Fusion.

Прикреплен файл F3D с параметрами для удобного редактирования, если у вас есть замок аналогичного размера.

Обратите внимание на лицензию с авторс��им левом для производных работ.

Ключевые измерения:

Расстояние между центрами крепежных болтов М6 составляет 193 мм.

Диаметр закругления шейки около 100 мм (для достаточного прилегания этой детали).

Все измерения доступны в файле F3D в качестве параметров.

Я разработал его для печати в двух частях, но руки до этого не дошли. Тем не менее, должно быть достаточно легко разделить детали для печати отдельно и без соединительных лонжеронов.

Если да, пожалуйста, опубликуйте ремикс на этом сайте!
