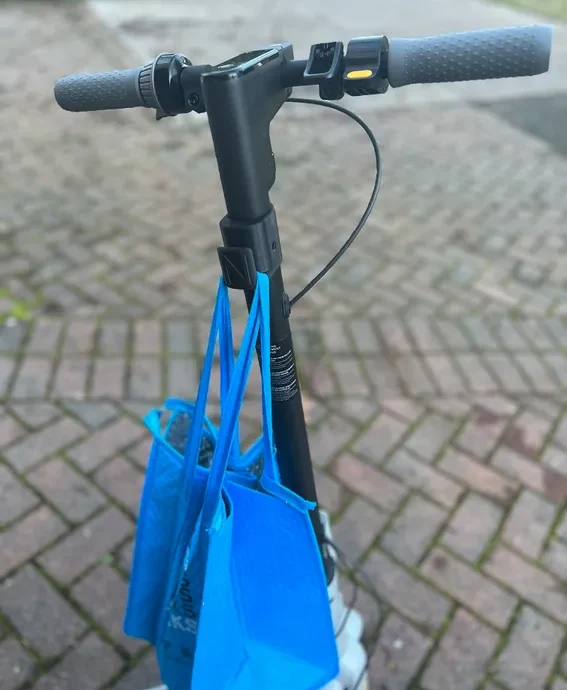

Крючок для сумки для электронного самоката с отделением AirT

Я изменил дизайн этого крючка, чтобы улучшить его общий вид и ощущение, чтобы он более органично вписывался в общий дизайн самоката Segway Ninebot, а также я хотел сделать его прочнее и приложить больше усилий для его снятия.

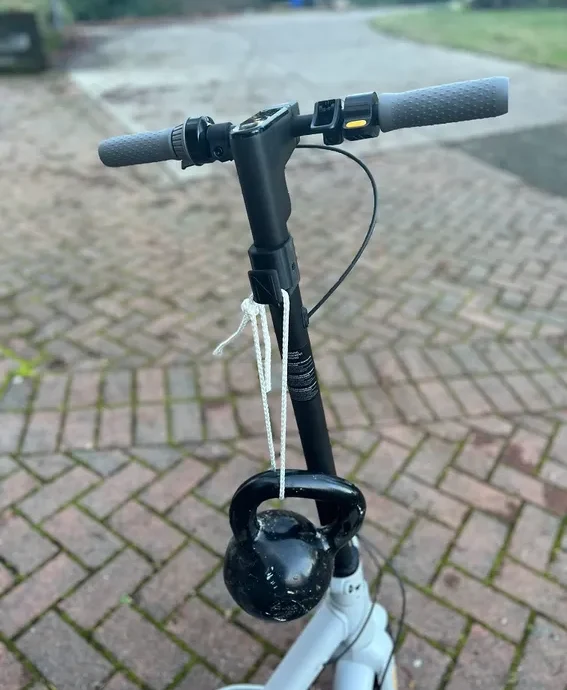

Этот крюк легко выдерживает динамическую нагрузку в 35 фунтов (16 кг).

Дополнительные детали

Примечание. Все детали являются дополнительными.
1x Apple Airtag
2 термовставки с резьбой M3x4 мм (диаметр 5 мм)
2 винта с плоской головкой M3x8 мм
1x 34 мм наружный диаметр x 31 мм внутренний диаметр (ширина 1,5 мм) уплотнительное кольцо
фиксатор резьбы (например, Loctite Threadlocker)

Резьбовые вставки

Резьбовые вставки входят под неудобным углом. Я обнаружил, что проще всего использовать обычный паяльник с заостренным наконечником и поместить на него резьбовую вставку до тех пор, пока она не нагреется, и либо быстро (очень быстро, потому что латунь остывает очень быстро) использовать пару согнутых слоев, чтобы частично вставить вставку в отверстие, и использовать паяльник для окончательного размещения, либо просто использовать исключительно паяльник

Винты

Винты должны иметь плоскую головку с конусом для плотного прилегания и заподлицо. M3x8mm — действительно единственный ��азмер, который подойдет правильно.

уплотнительное кольцо

Поскольку airtag имеет класс защиты IP67, что означает, что он может выдерживать пребывание в воде до 30 минут, уплотнительное кольцо не является строго необходимым, однако оно должно вообще предотвратить попадание воды. Это касается крышки airtag.

Аэртаг

Airtag устанавливается только одним способом: сначала устанавливается металлическая крышка/крышка аккумуляторного отсека, которая удерживает ее на месте.

Установка крючка для сумки

Как я уже упоминал в описании, удаление крючка потребует гораздо больше усилий, а это значит, что его гораздо сложнее установить.

Чтобы установить

открутите все 6 винтов, крепящих руль к стойке.
Снимите руль и отсоедините соединительный кабель.
Поместите крючок для сумки на стойку (обратите внимание, что он очень плотно прилегает, поэтому в зависимости от точности вашего принтера или нити накаливания вам может потребоваться увеличить масштаб дизайна на 101-102 % в слайсере).
Снова подсоедините кабель (разъем снабжен шпонкой, поэтому он будет подключаться только в правильной ориентации, не прилагайте к нему усилия)
Установите руль обратно на стойку.
вкрутите *ВЕРХНИЕ* большинство 3 винтов (правый, левый, передний), оставив только нижние 3 винта пустыми (обратите внимание, что вы можете использовать фиксатор резьбы на этих винтах, но поскольку крючок для сумки закроет их и предотвратит их выкручивание, в этом нет строгой необходимости).
Поднимите крючок для сумки так, чтобы отверстия для винтов совпали с пустыми отверстиями для винтов в стойке.
Используйте фиксатор резьбы на 3 нижних винтах, чтобы они не ослабли от вибрации, вставьте их в оставшиеся 3 нижних отверстия и затяните до пл��тного прилегания.
Печать

Я настоятельно рекомендую использовать нить, устойчивую к ультрафиолетовому излучению, чтобы длительное пребывание на солнце не приводило к порче пластика. ABS или ASA являются хорошим выбором для этого. Я использовал Prusament ASA Jet Black с заполнением 50%.
