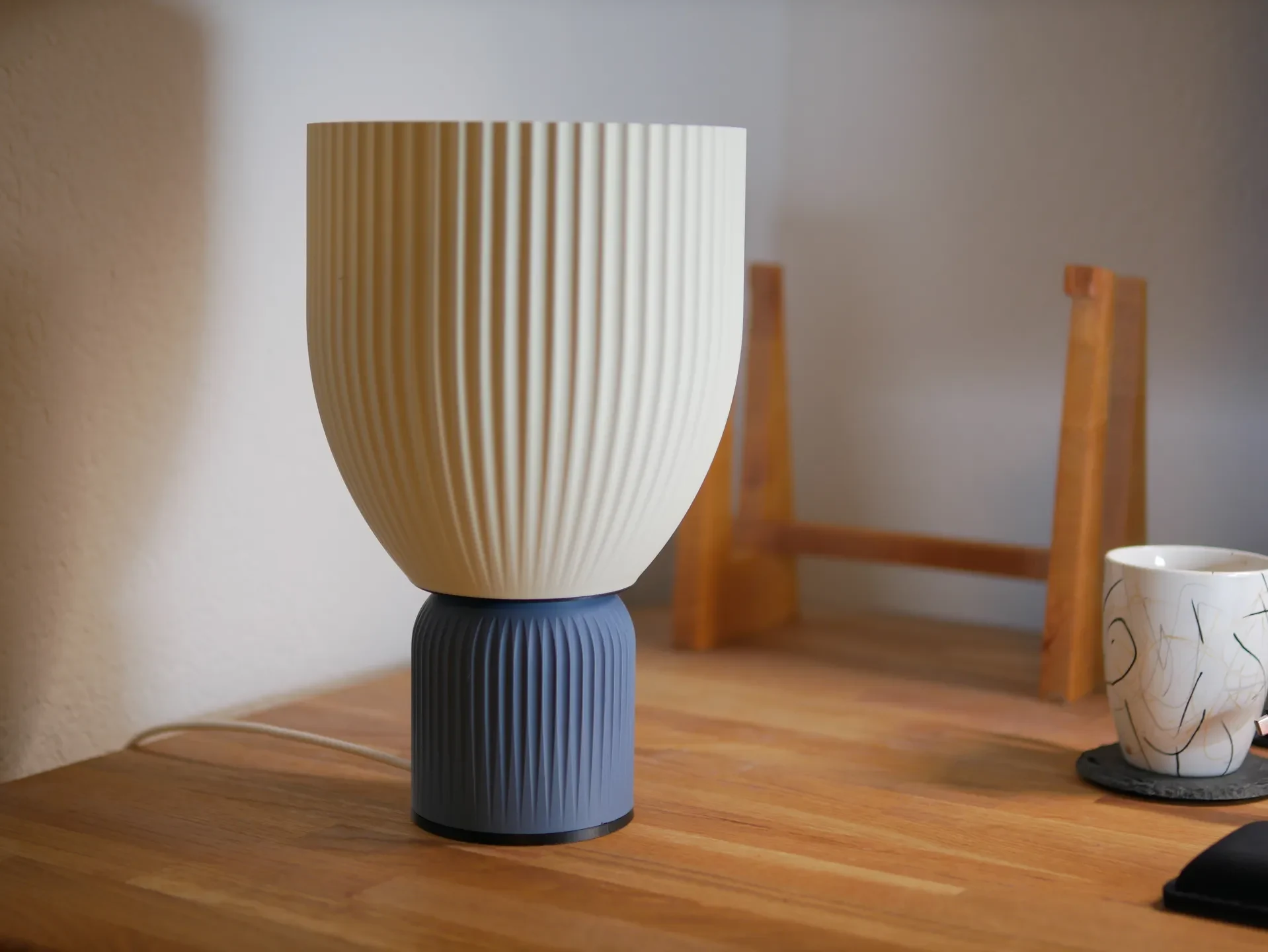

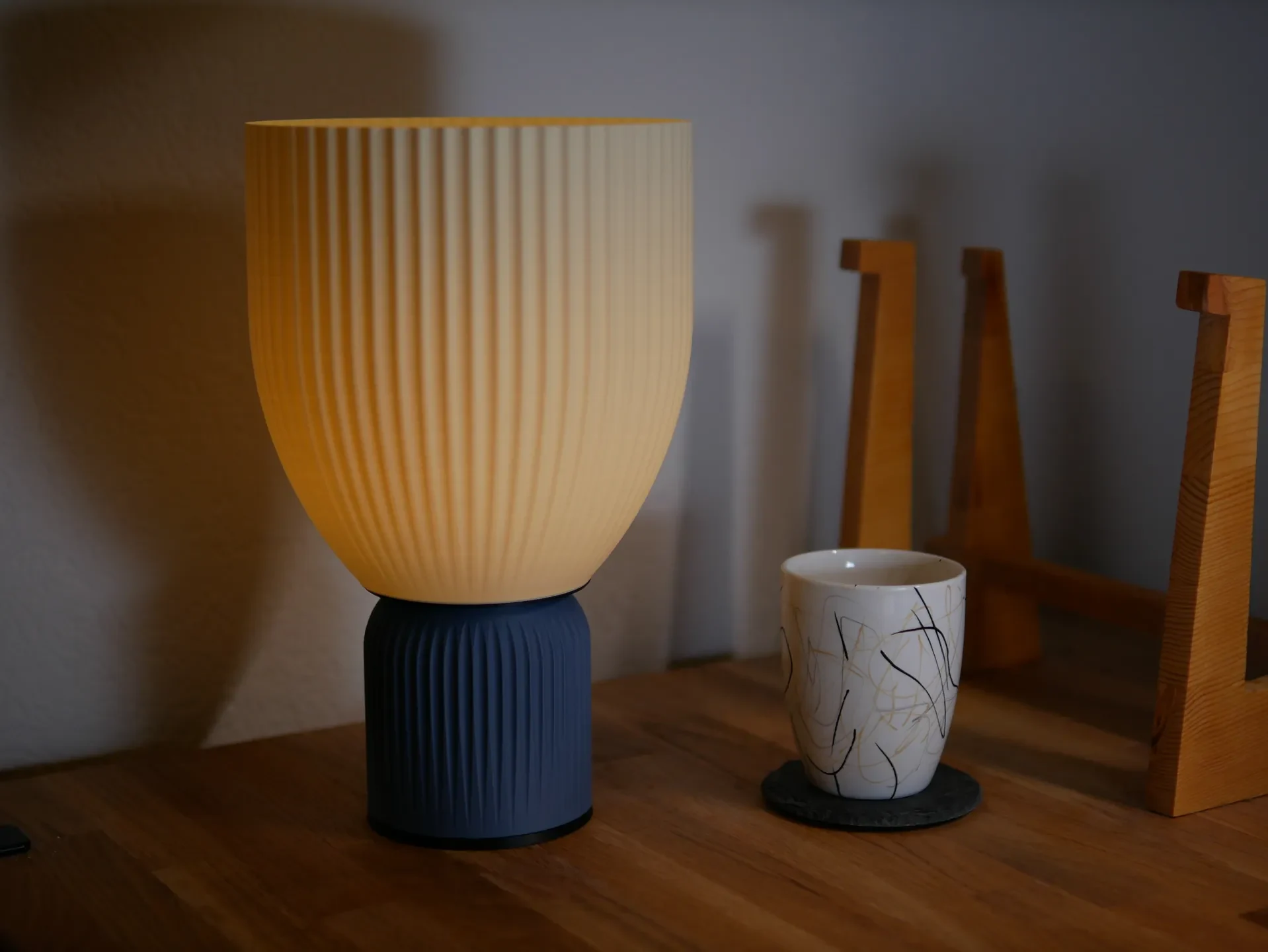

Современная и минималистичная настольная лампа........

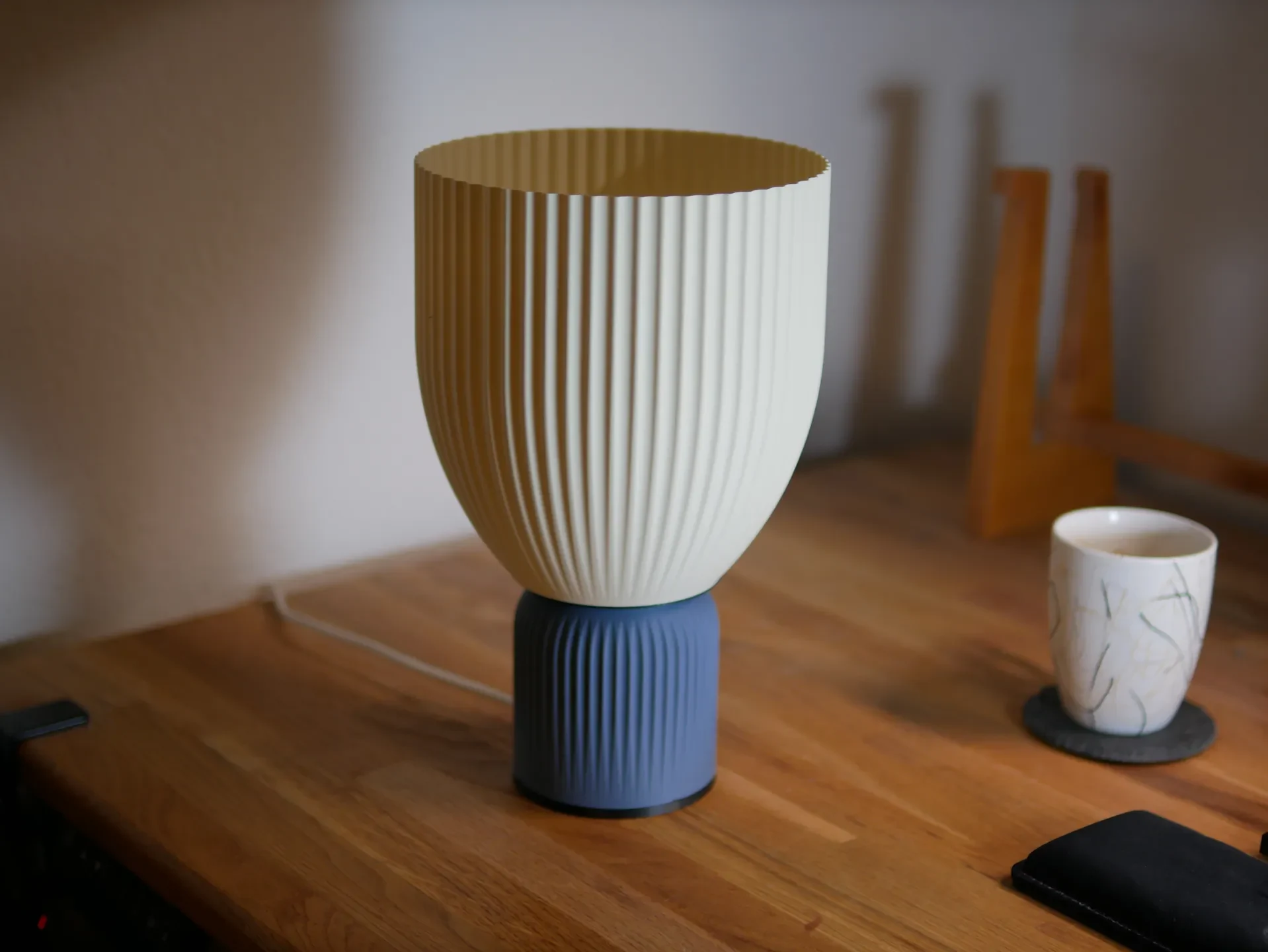

Я разработал современную и минималистическую настольную лампу, которую можно распечатать на 3D-принтере.

Печатные детали

Это многоэкземплярная печать. Лампа состоит из 4 частей:

абажур (shade.stl)

верхняя крышка для основания (base-top-lid.stl)

база (base.stl)

нижняя крышка для основания (base-bottom-lid.stl)

Непечатные материалы

Помимо распечатанных деталей вам понадобится комплект светового шнура. Детали были специально разработаны для комплекта шнуров СТРОЛА от IKEA (для светодиодных лампочек стандарта E14), но он должен работать с любым комплектом шнуров диаметром 28 мм. Если вам нужно другое измерение, пожалуйста, дайте мне знать.

Настройки печати

Глобально для всех частей:

Бренд принтера: Creality
Принтер: Эндер 3 S1 Pro
Поддерживает: Нет

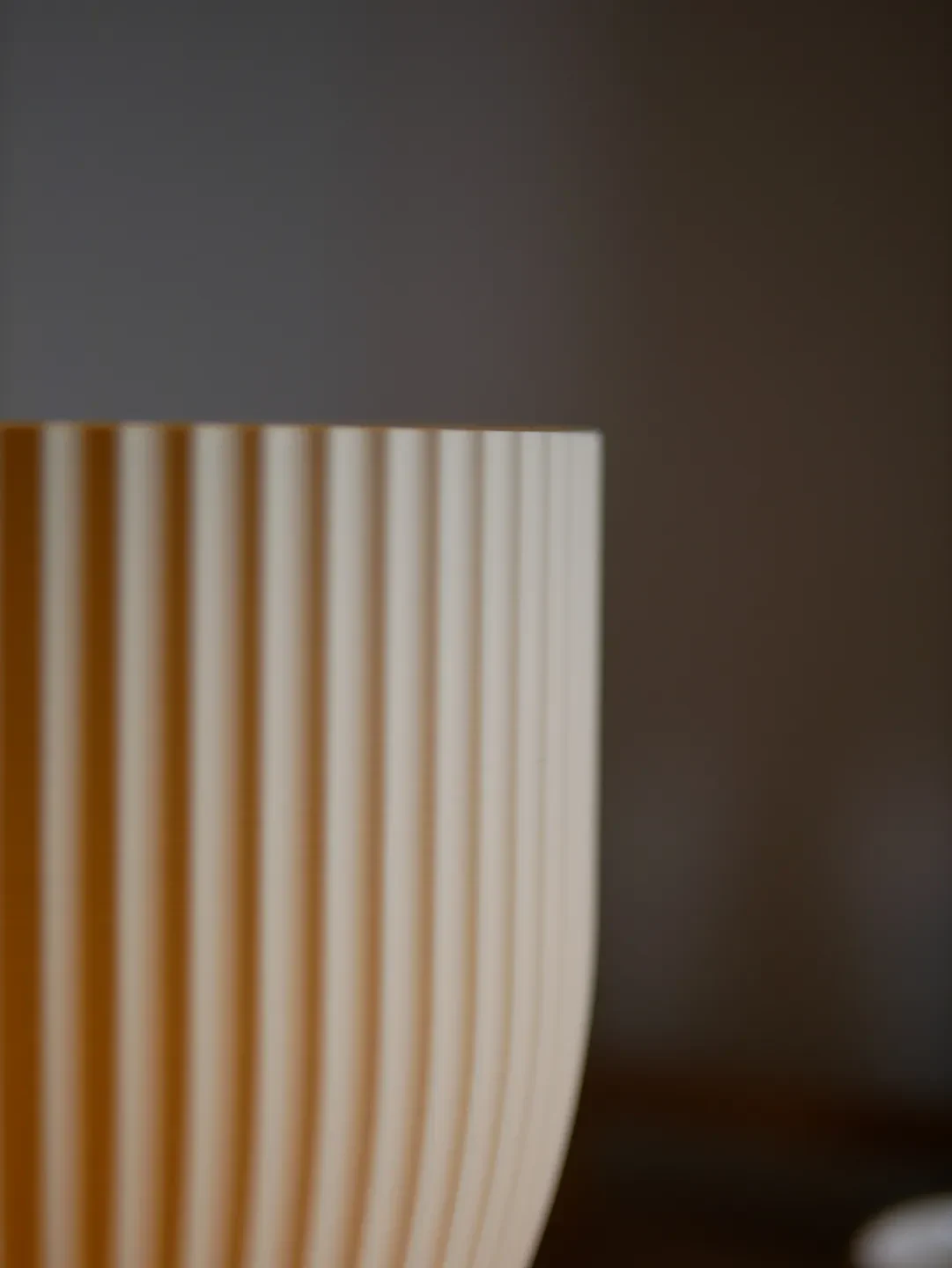

абажур:

Заполнение: 80-100% (для дополнительной прочности)
Высота слоя: 0,12 мм
Нить: eSUN ePLA-матовый светлый хаки
Спирализовать внешний контур: включено
Гладкие спиральные контуры: включено
Толщина нижней части: 0,96 мм (важно для отверстия в абажуре)
Нижние слои: 8
Начальные нижние слои: 8

база:

Заполнение: 40%
Высота слоя: 0,2 мм
Нить: eSUN ePLA-матовый темно-серый

верхняя крышка:

Заполнение: 40%
Высота слоя: 0,2 мм
Нить: Polymaker PolyTerra PLA Угольно-черный

нижняя крышка:

Заполнение: 40%
Высота слоя: 0,2 мм
Нить: Polymaker PolyTerra PLA Угольно-черный

Ориентация печати

Ортографическая проекция

нижняя крышка

верхняя крышка

база

тень

Сборка

Чтобы собрать светильник, вам достаточно выполнить следующие действия:

Прикрутите верхнюю крышку к основанию.
Проденьте резьбовую часть шнура через основание и отверстие в верхней крышке.
Поместите абажур на верхнюю крышку так, чтобы нить шнура прошла через отверстие в нижней части абажура.
Затяните резьбовое кольцо комплекта шнуров, чтобы все держалось вместе.

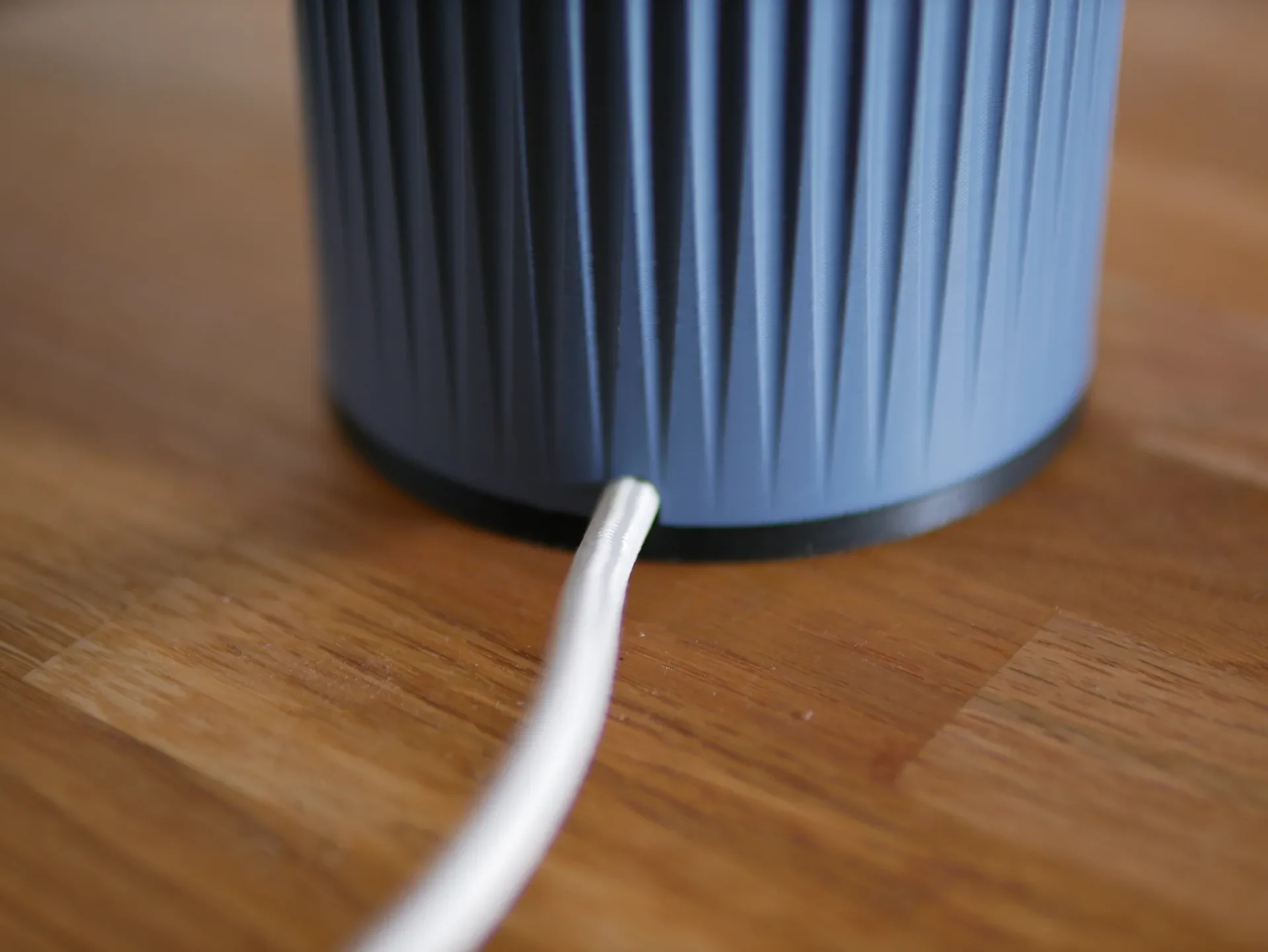

Проложите кабель шнура через небольшое отверстие в нижней части основания.
Совместите нижнюю крышку с отверстием в основании и вставьте ее на место (зажмите).

Допуски

Верхняя крышка предназначена для прикручивания к основанию. Я уже включил некоторые стандартные допуски, чтобы резьба работала на большинстве принтеров. См. изображение анализа сечения ниже.

Нижняя крышка предназначена для запрессовки. Естественно, допуски здесь немного меньше. Он довольно плотно прилегает, но держится очень хорошо.

Если какой-либо из допусков вам не подходит, просто оставьте комментарий, и я постараюсь загрузить модель с адаптированными допусками.
