Низкопрофильный переходник для инструмента Centec Quick-...

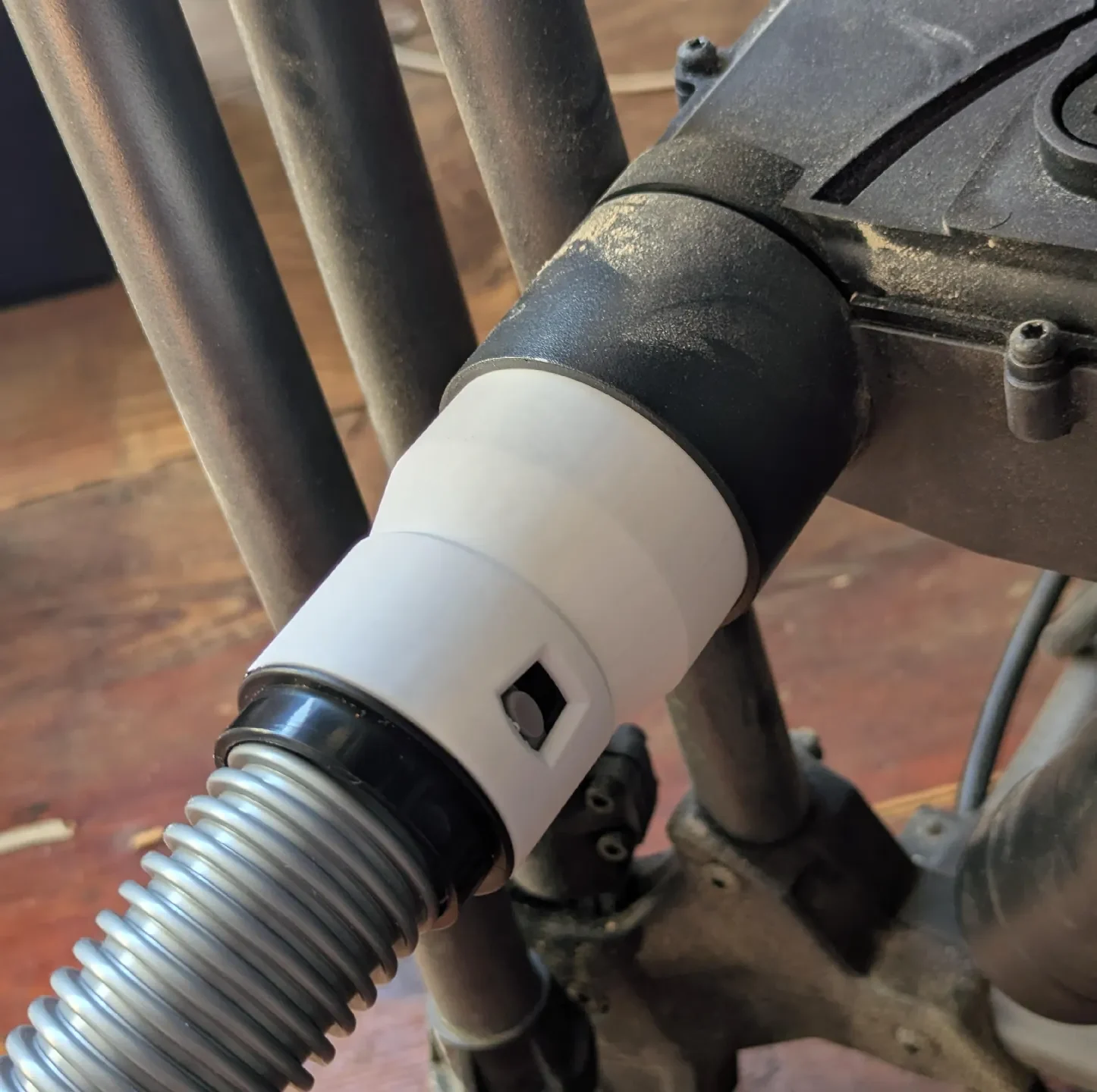

Он предназначен для вставки в инструмент для цеха, совместимый с Shopvac/Rigid-size Вакуумные шланги «2,5 дюйма» и адаптируйте их к системе Centec Quick-Click.
Ожидаемые вопросы:

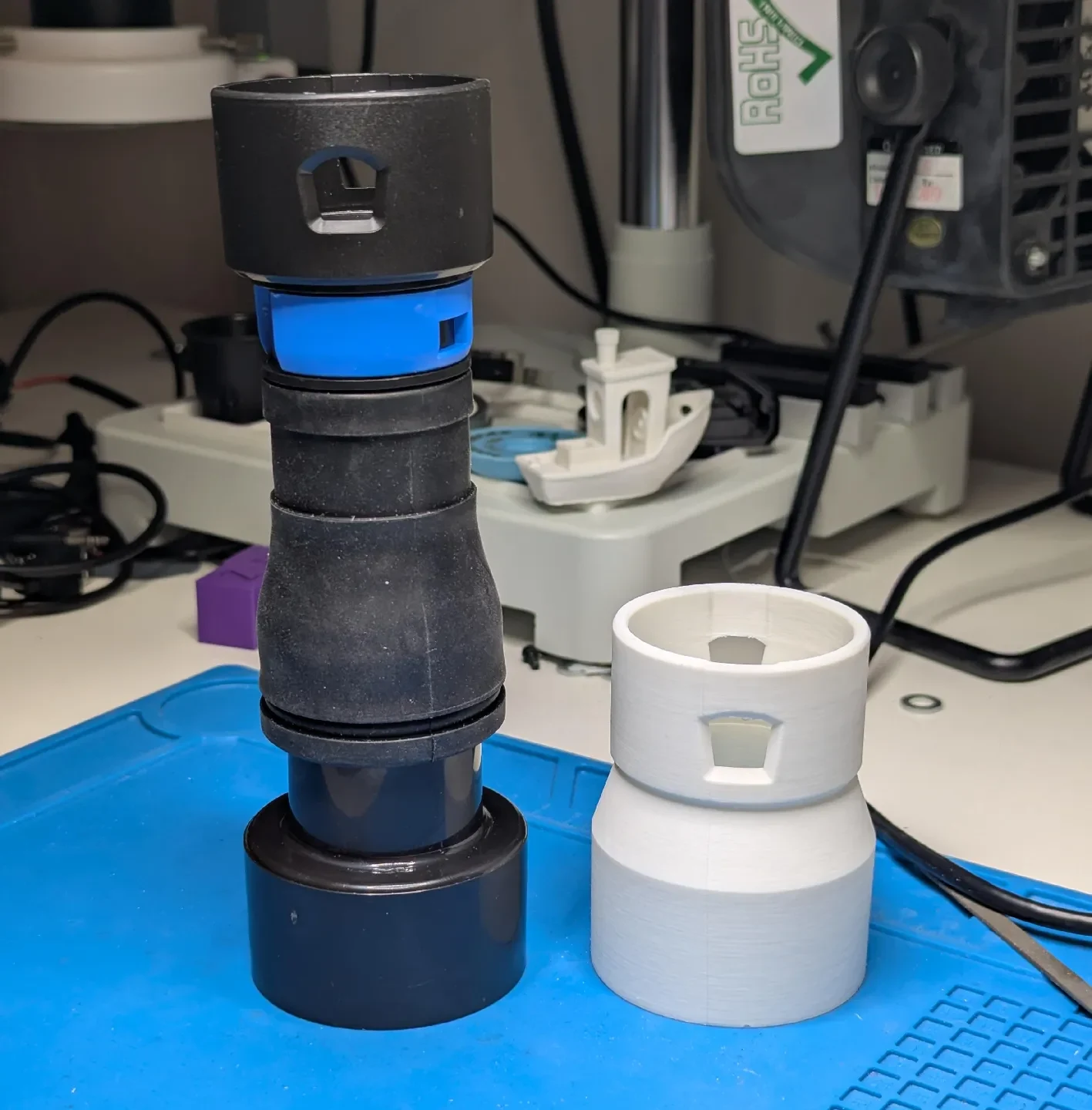

Разве один из них не входит в стандартный комплект Quick-Click? Да, но его длина семь дюймов (см. третье фото). Это обеспечивает отличный рычаг для вытягивания шланга из инструмента, и он неуклюже торчит из инструмента, что затрудняет его хранение рядом с другими вещами. Он разработан так, чтобы аккуратно прилегать к оригинальному порту. (Я мог бы сделать его короче, но вы не сможете просунуть пальцы, чтобы отсоединить шланг! Я знаю, я пытался.)

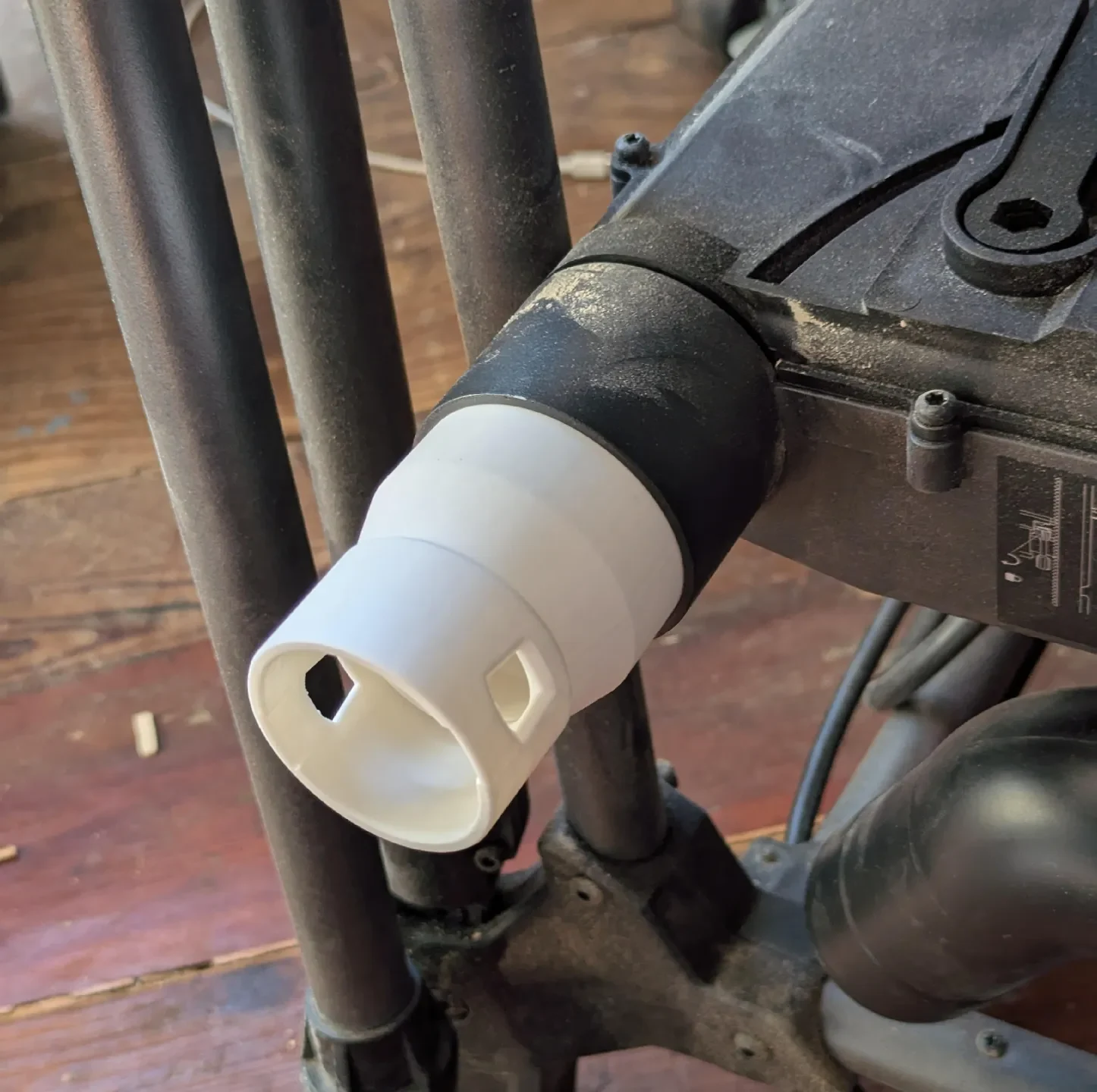

С чем это работает? Я лично проверил это с помощью строгального станка Wen, настольной пилы Skil и пылесоса Rigid. Он помещается в каждое отверстие в моем магазине, куда обычно помещается шланг размером с Shopvac.
Почему вы пишете шланг «2,5 дюйма» в кавычках? Потому что в этих шлангах нет ничего диаметром 2,5 дюйма. Этот адаптер сужается от 58,5 мм до 57,6 мм (от 2,303 до 2,268 дюйма), что соответствует другим адаптерам, которые я измерял.
Советы по сборке
Убедитесь, что ваш принтер откалиброван и печатает в указанном вами размере. В частности, убедитесь, что вы откалибровали усадку нити. PLA часто дает усадку очень незначительно, а допуски между ним и шлангом Centec Quick-Click очень малы. Если вы напечатаете его даже на 0,7% меньше, отсоединить шланг будет очень сложно. Спроси меня, откуда я это знаю. ;-)
Если вы сомневаетесь, рассмотрите возможность печати только верхних 5 мм или около того (используя функцию «Вырезать» в слайсере) — или всей базовой модели Centec, из которой я сделал ремикс, — и убедитесь, что она свободно скользит по шлангу и снимается с него. Если нет, измерьте и отрегулируйте.
Я специально использовал Elegoo PLA+, но подойдет любой традиционный PLA или PETG (или более изысканный материал). Я бы не стал использовать шелковый или матовый PLA, поскольку он будет подвергаться нагрузке по оси сцепления слоев.
Я рекомендую 3 стены (они будут сжаты в инструменте), но заполнение в принципе не имеет значения. Я использовал 10%.
Деталь предназначена для печати в той ориентации, в которой она указана в файле STEP, то есть широким вакуумным концом вниз. Это гарантирует, что он может печатать без поддержки и обеспечивает большую площадь поверхности стола для приклеивания.
