Сетчатые автоматические пылеулавливающие ворота для сбор...

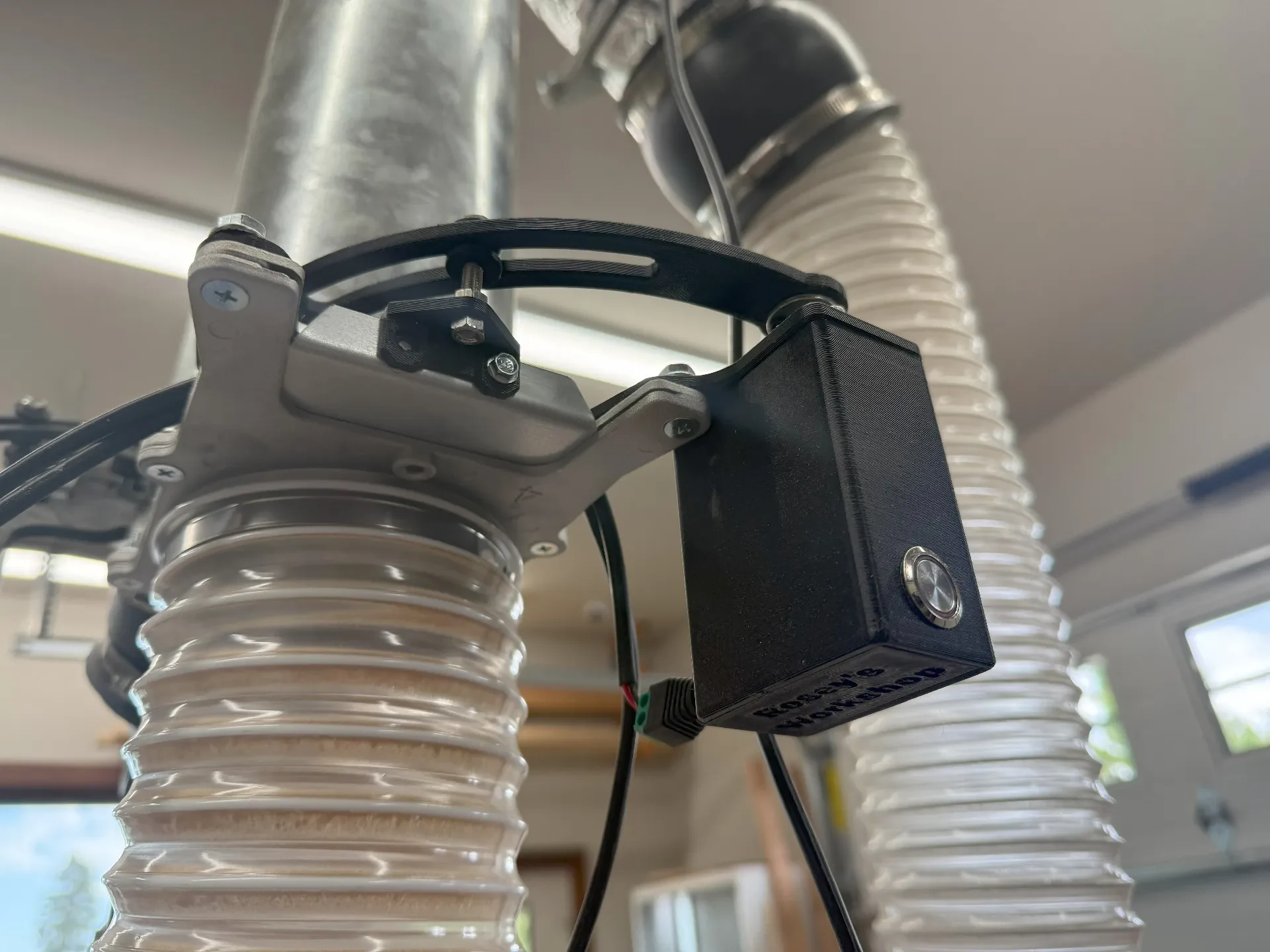

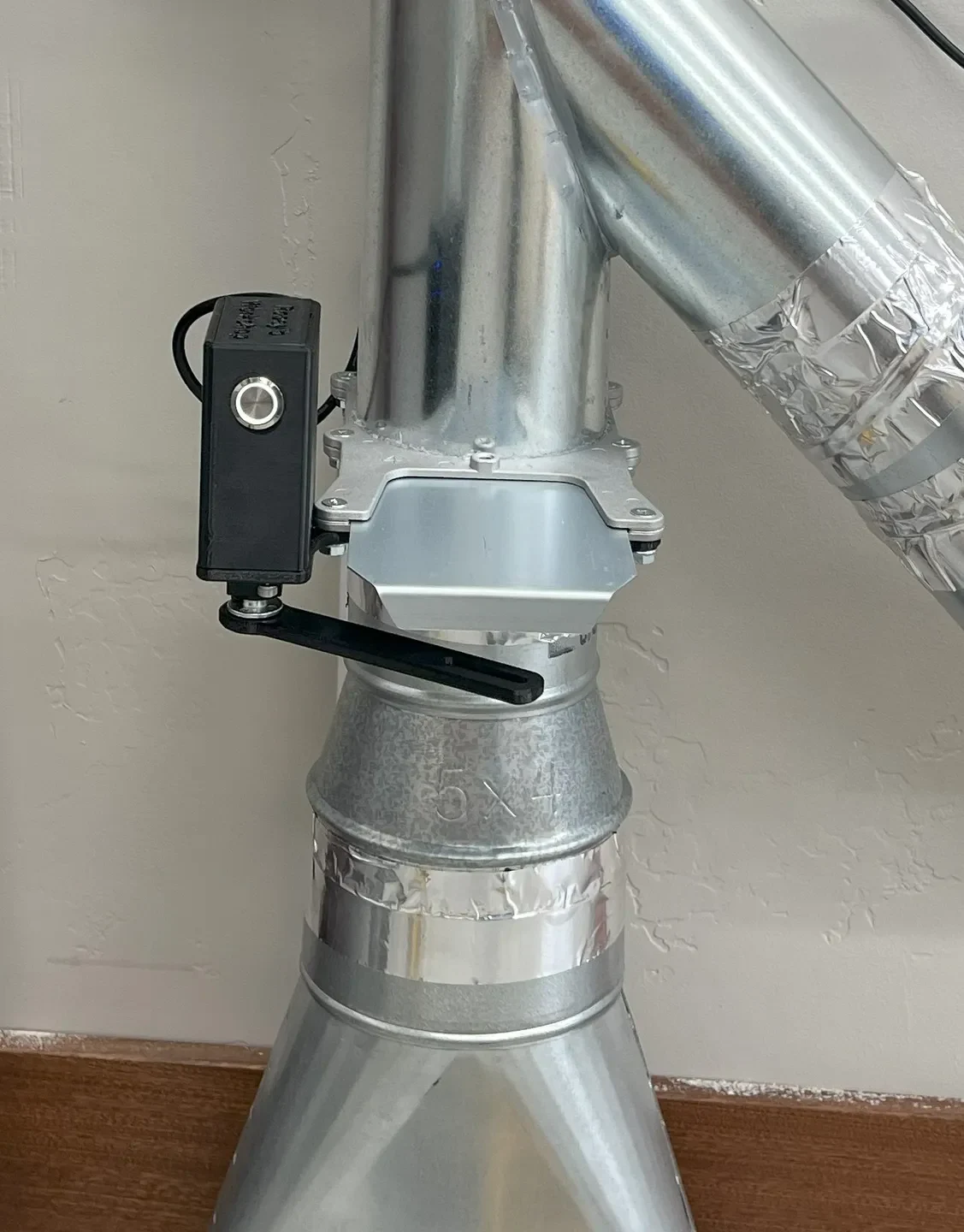

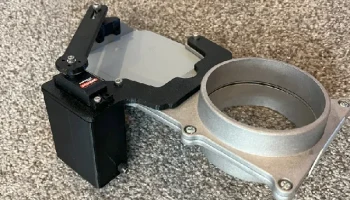

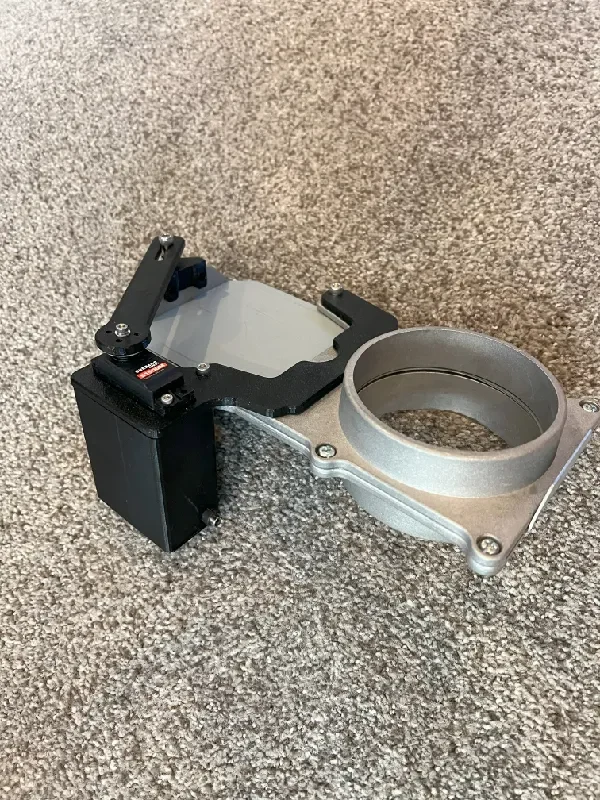

Это полностью закрытый блок, предназначенный для ESP8266 в ячеистой сети. В итоге они обошлись мне примерно в 43 доллара за штуку — намного лучше, чем готовый продукт, но недешево. Я включил ссылку на PCBWay, где вы можете заказать мою печатную плату напрямую, чтобы все необходимые детали были включены в комплект после печати (все еще требуется некоторая пайка).

Полная сборка материалов приведена ниже:

Сервопривод
ПЭТГ-нить
Взрывные ворота
Серводвигатель (15 кг S1500M)
NodeMcu v3 CP2102 (ESP8266)
Проволока
Металлическая кнопка
Заголовки контактов
Порт питания
Настенная бородавка
Болты М4/М5

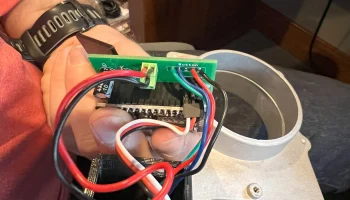

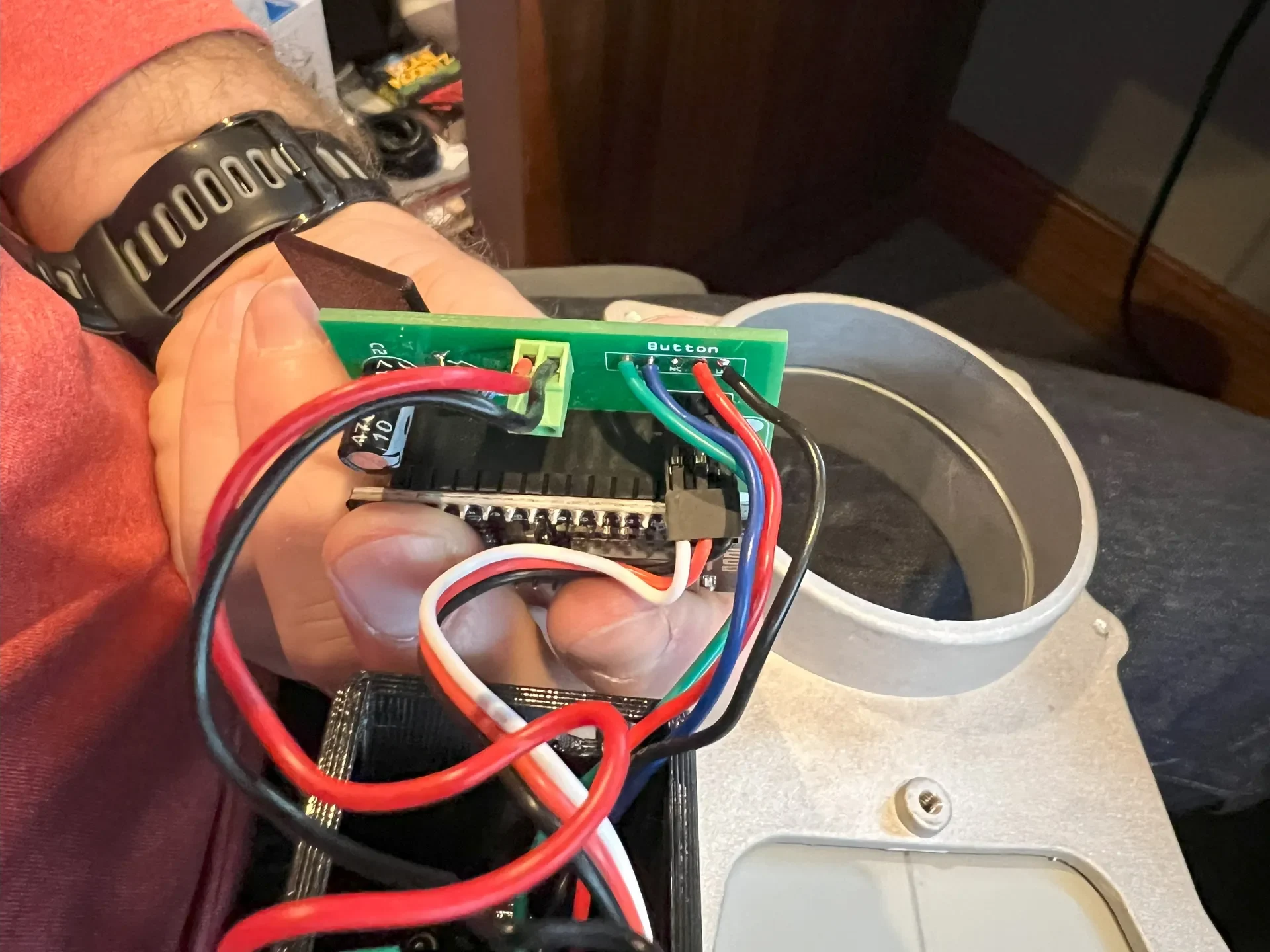

Печатная плата
Резистор сопротивлением 10 кОм и конденсатор емкостью 470 мкФ.

Обновления от 02.03.25

Код для esp8266 доступен здесь, на github.

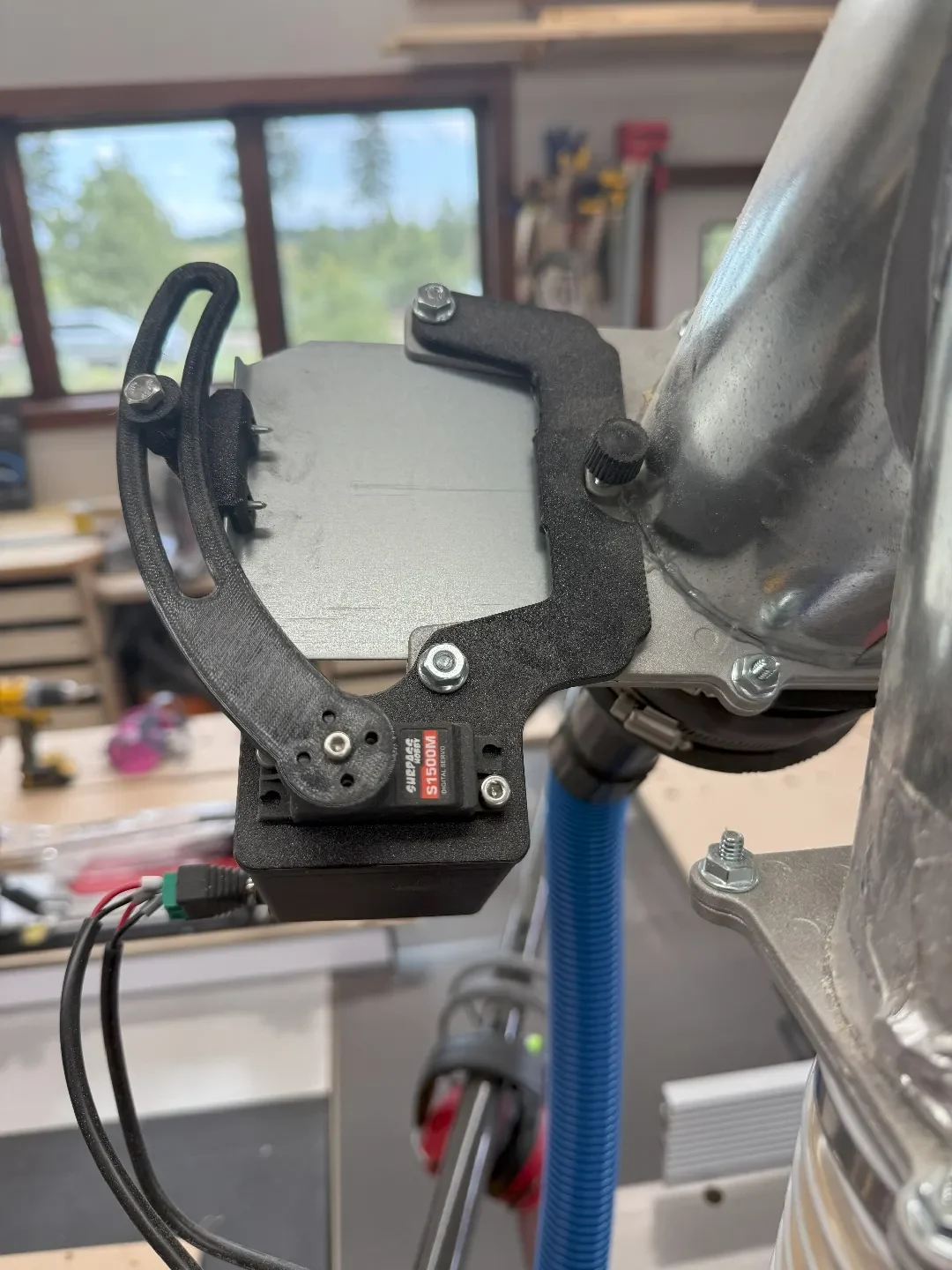

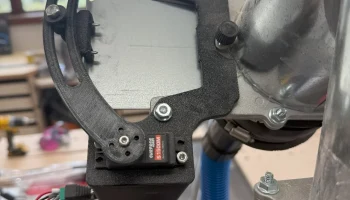

Добавлены изогнутые кронштейны и направляющие, которые работают лучше.

Пожалуйста, оставляйте комментарии, и я смогу использовать их, чтобы определить, сколько вложить в инструкцию/помощь по сборке!

Напечатано из PETG с заполнением 0,30 и 20 % для большинства деталей. Смотрите полную версию моих примеров.

В подлокотниках я использовал 50%-ное наполнение для дополнительной поддержк��.
Я добавил в коробку опоры, чтобы отверстия для пуговиц оставались круглыми.

Обратите внимание, что это партнерские ссылки выше.
