Намотчик катушек v3

Привет, ребята,

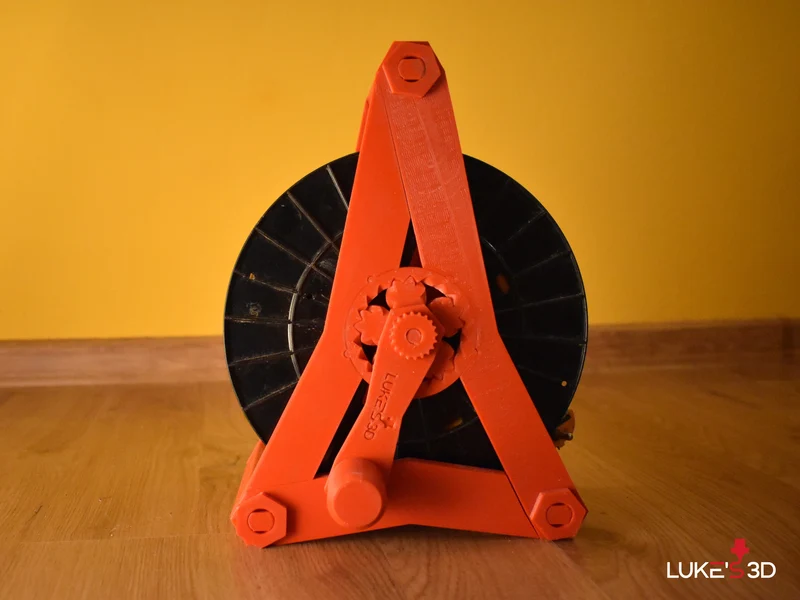

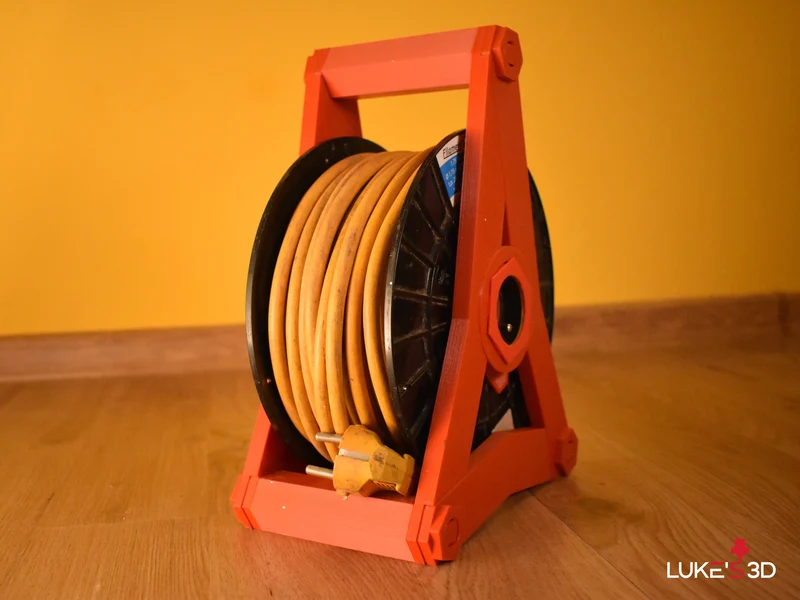

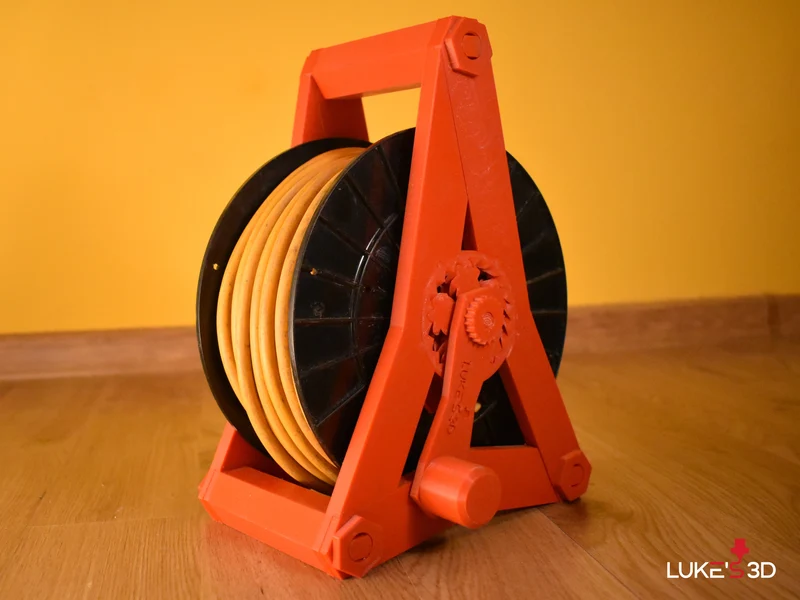

если вам интересно, что делать с пустыми катушками, вот моя третья версия устройства для намотки катушек (см. предыдущую версию здесь: https://www.prusaprinters.org/prints/5114-spool-extension-cord-winder). Эта намоточная машина работает с пустыми катушками весом 1 кг от PM (Plasty Mladeč) и вмещает до 20 м шнура. Максимальный внешний диаметр заглушки 46,5 мм.

РЕДАКТИРОВАНИЕ: я добавил файлы .STEP для всех компонентов, не стесняйтесь изменять их!

Вот цели, которых я стремился достичь:

полностью 3D-печать
все детали можно напечатать на 3D-принтере на кровати размером 22x22 см.
прочная и функциональная конструкция
используйте как можно меньше опор
дублировать как можно больше деталей
хороший дизайн

Улучш��ния

новые шестиугольные стержни, напечатанные горизонтально для повышения жесткости.
уменьшенное количество деталей, включая снятую шайбу вала и крышку переходника
пересмотренная конструкция адаптера гнезда обеспечивает лучшие возможности печати, меньше используемого материала и ту же функциональность, что и раньше
новый полигональный дизайн
проще напечатать винт вала

Спецификация

3x Жезл
6x гайка
4x сторона
2x снизу
1x адаптерный винт
1x адаптер

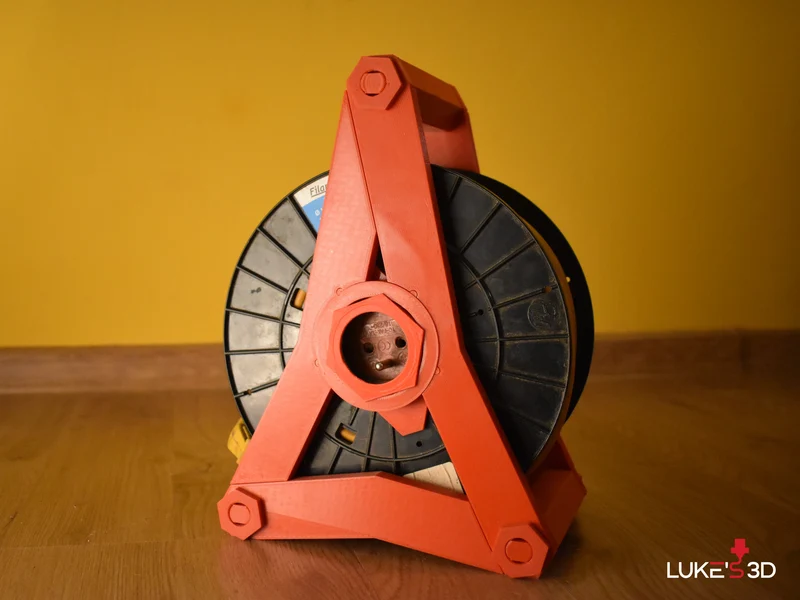

1x адаптер для катушки с гнездом
1x гнездовое кольцо
1x болт вала
1x гайка вала
1x шайба вала

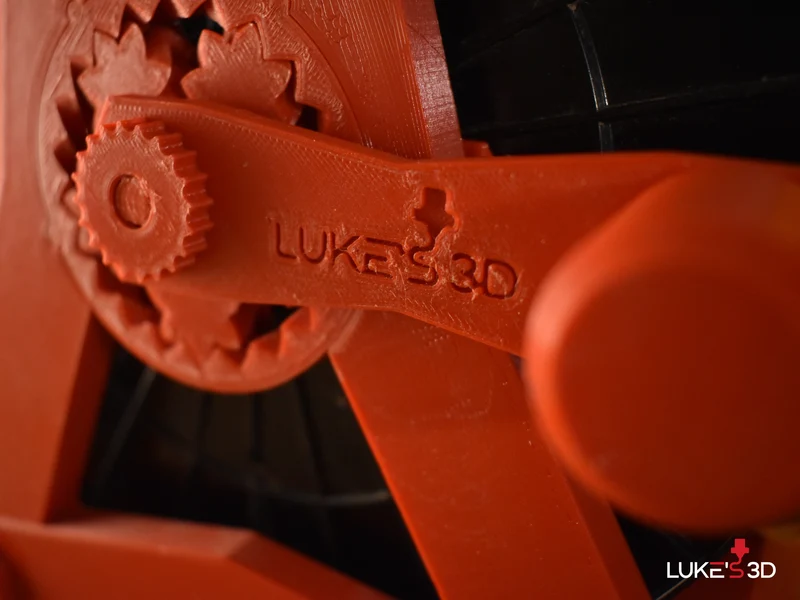

1x ручка
1x подшипник

Инструкции по печати

Я рекомендую использовать PETG и упомяну здесь только некоторые части, поскольку другие тривиальны:

Стержень — печатать горизонтально с опорами
Сбоку, снизу — к сожалению, вам придется использовать опоры.
Адаптер — печатать горизонтально с подставками
Болт вала — печать горизонтально с опорами

Сборка

Первым делом разбираем катушку. Вы можете посмотреть, как я это делаю, в видео сборки v1:

https://youtu.be/VXvynGzOpbQ

Затем возьмите адаптер, кольцо с гнездом и переходник для катушки с гнездом и соедините их вместе. Возьмите две стороны и защелкните их вокруг кольца гнезда. Теперь вы можете установить днище на место, вставьте три стержня и закрепите их с помощью гаек. Возьмите нож или пилу и отрежьте часть так, чтобы проволока могла проходить через центр катушки. На другой половине катушки прикрутите адаптер катушки с помощью болта адаптера катушки. Вставьте болт вала, поместите шайбу вала и подшипник сверху. Следующей идет ручка, и, как только она окажется на месте, закрепите ее гайкой вала. Теперь вы можете соединить две половины катушки вместе, выровнять стороны и стержни и зафиксировать катушку на месте.

И все готово!

Инструкцию по сборке смотрите здесь:

https://youtu.be/brvriV_PVi8

Если вам нравится этот проект по переработке, вам также может понравиться мой проект по переработке кормушки для птиц:
