Держатель листов для печати Core One\+ (механизм этикетк...

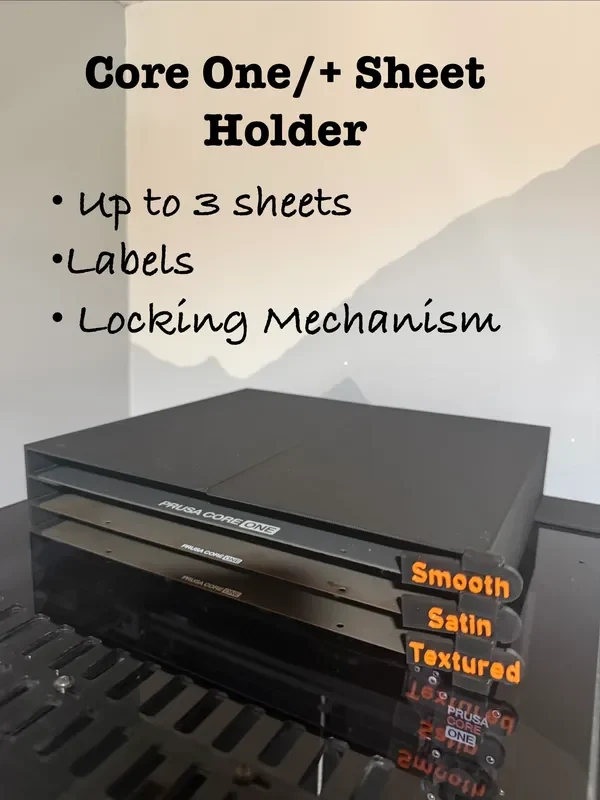

Это держатель, вмещающий до 3 листов для печати. Я разработал его так, чтобы он хорошо помещался поверх Core One\+. С появлением INDX я не думал, что смогу хранить листы сбоку, поэтому я спроектировал его так, чтобы он располагался сверху, и если у вас есть какие-либо идеи о том, как я могу улучшить эту модель, пожалуйста, скажите мне.
Рекомендуемые настройки печати (тело)
Высота слоя: 0,2 мм
Опоры: Краска на опорах (см. рисунок)
Периметры: 1 (для меньшего расхода нити)
Заполнение: Сетка, 5 %
Рекомендуемые настройки печати (этикетка)
Высота слоя: 0,2 мм
Поддерживает: Нет
Периметры: 2
Заполнение: Поддержка кубического
Изменение цвета: слой 16 (необязательно)
Этикетки

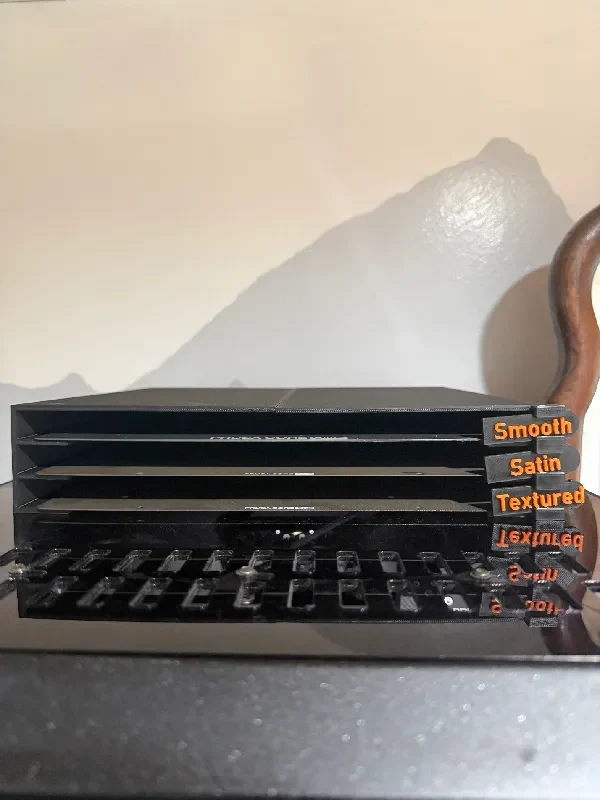

Я создал эти ярлыки по двум разным причинам. Одна из причин — определить, какая пластина находится в каком слоте, а другая причина — созданный мною запирающий механизм. Механизм блокировки, который я создал, заключается в том, что когда вы вставляете лист в прорезь, вы можете вставить в нее этикетку, и это не дает листу выйти наружу. Поэтому, как бы сильно ваш принтер ни вибрировал, он останется внутри. Я сделал три наиболее распространенных листа для печати этикеток и пустую этикетку, поэтому, если у вас есть другая пластина, вы можете написать ее на пустой.
Инструкции по сборке (см. изображения)
Шаг 1. Я создал это с перемычкой через отверстие в прорези, в которую входят этикетки, поэтому вам не нужно использовать для них опоры. Поэтому в первую очередь вырежьте их оттуда.
Шаг 2. Вставьте магниты. Я обнаружил, что гораздо проще прикрепить магниты к чему-то магнитному, а затем вставить их в отверстия. Есть пять разных размеров, и если у вас есть другой размер, которого нет у меня, пожалуйста, дайте ��не знать. Я поместил два магнита размером 20х5х2 мм сбоку, чтобы сделать его более устойчивым. Возможно, вам придется использовать суперклей, чтобы удерживать магниты размером 20х5х2 мм.
Шаг 3. Теперь просто установите его на верхнюю часть Core One\+, и теперь у вас есть место для хранения листов для печати! Если у вас есть какие-либо вопросы о том, как его собрать, не стесняйтесь спрашивать.
