Блок подачи нити Prusa XL

Предназначение/использование

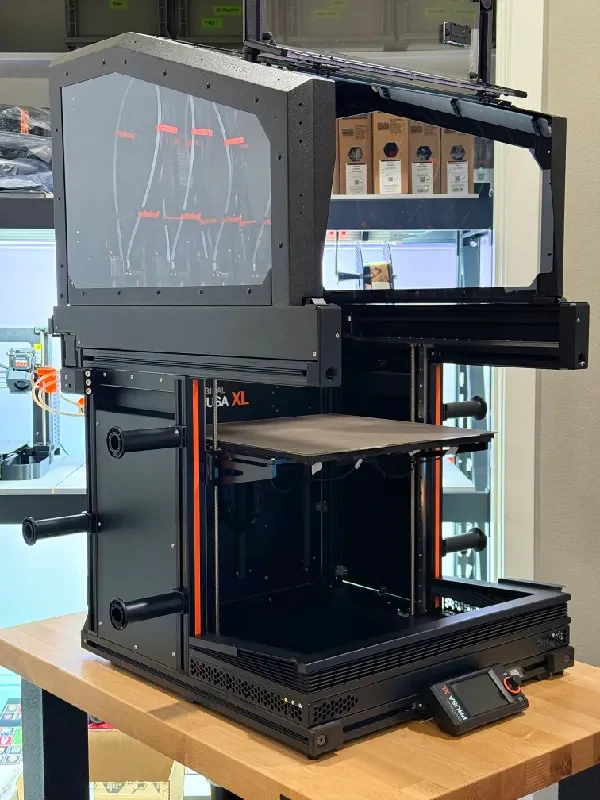

На мой взгляд, процесс загрузки нити в Prusa XL кажется менее совершенным, чем в мои MK4. Мне не нравится, что короткие кусочки трубок из ПТФЭ выступают по бокам под разными углами, что усложняет загрузку нити. Это кажется немного неуклюжим и выглядит незавершенным. Я решил посмотреть, смогу ли я улучшить этот опыт.

Мои проекты и реализация также имеют недостатки и ограничения. Тем не менее, я заметил значительное улучшение при использовании этих деталей на моем XL, и мне хотелось поделиться этим со всеми, кто может оценить эти усилия.

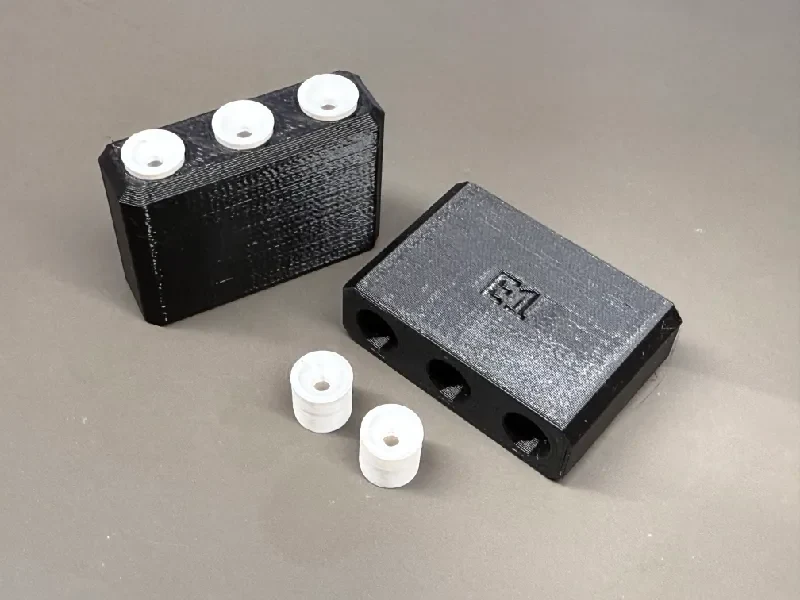

Я создал корпусной блок, который скользит по трубкам из ПТФЭ и упирается в лицевую часть входной части OEM-нити. Это скрепляет все вместе за счет фрикционной посадки (были выбраны довольно жесткие допуски), скрывает голые трубки и визуально расширяет линии/формы принтера.

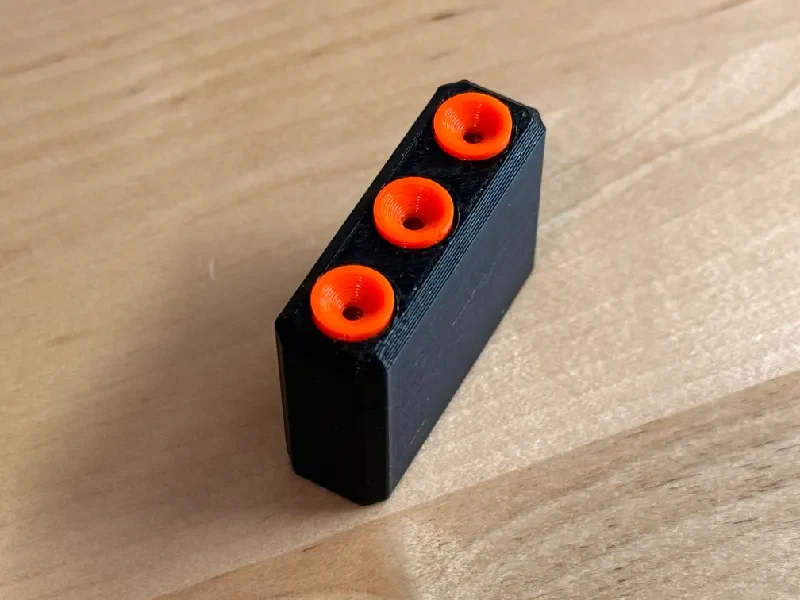

Затем каждая отдельная трубка из ПТФЭ закрывается небольшим входным фитингом. Они были разработаны для увеличения целевой площади для вставки нити, имеют фаску, помогающую направить нить к отверстию, а также действуют как фитинг, предотвращающий отход блока от сопрягаемой поверхности.

Когда все установлено правильно, оно выглядит довольно прочным, несмотря на отсутствие каких-либо креплений. Конечно, вы почувствуете некоторую «поддачу», когда надавите на него, но он не должен ощущаться слишком свободным или хрупким. Его также можно снять, осторожно потянув блок от штатной детали.

Детали для печати

XL_filament_feed_block.stl
XL_filament_feed_inlet.stl

Настройки печати

Высота слоя 0,2 мм
2 периметра
15% Заполнение
Никаких опор не требуется

Инструкции по сборке

Сначала проверьте длину трубок из ПТФЭ, выходящих из вашего XL. У меня все выступают примерно на 23 мм при измерении от лицевой части OEM-детали (с напечатанными на ней цифрами 1, 2, 3) до конца трубки. Я предположил, что это одинаково для всех XL, отправленных из Пруса. См. следующие изображения для справки.

Если ваши трубки из ПТФЭ длиннее и выступают больше, возможно, вы не получите плотного прилегания и у вас могут возникнуть проблемы с правильной сборкой деталей. Также возникнут проблемы с ��становкой, если они слишком короткие.

Наведите деталь XL_filament_feed_block на трубки из ПТФЭ. Посадка внутри каждого отверстия плотная. Итак, действуйте медленно и применяйте только разумную силу.

Нажмите на него до упора, чтобы убедиться, что он вышел из цанг и встал заподлицо.

Спереди вы должны видеть каждую трубку из ПТФЭ, более или менее центрированную во впускных отверстиях, как показано на рисунке ниже.

Возьмите каждую из деталей XL_fillament_feed_inlet и осторожно вставьте их в передние отверстия, стараясь убедиться, что они подходят к концам трубок из ПТФЭ, не повреждая их. На изображении ниже показано начало запрессовки входной детали в верхнее отверстие. Окончательное положение впускных отверстий при полной посадке будет выступать на 1 мм из передней поверхности блока.

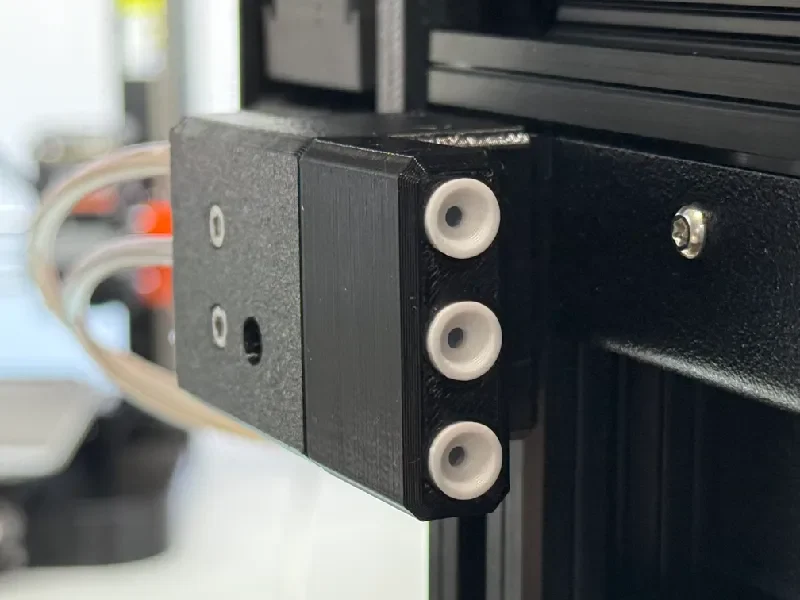

Вот как должна выглядеть полностью установленная сборка:

Примечания

* Только для личного использования
* Не продается
