Описание
Это легко распечатанная и простая в сборке направляющая нити для корпуса Prusa Enclosure V2 — MMU2S с нитью на верхнем столе Lack. Он рассчитан на нить диаметром 1,75 мм.

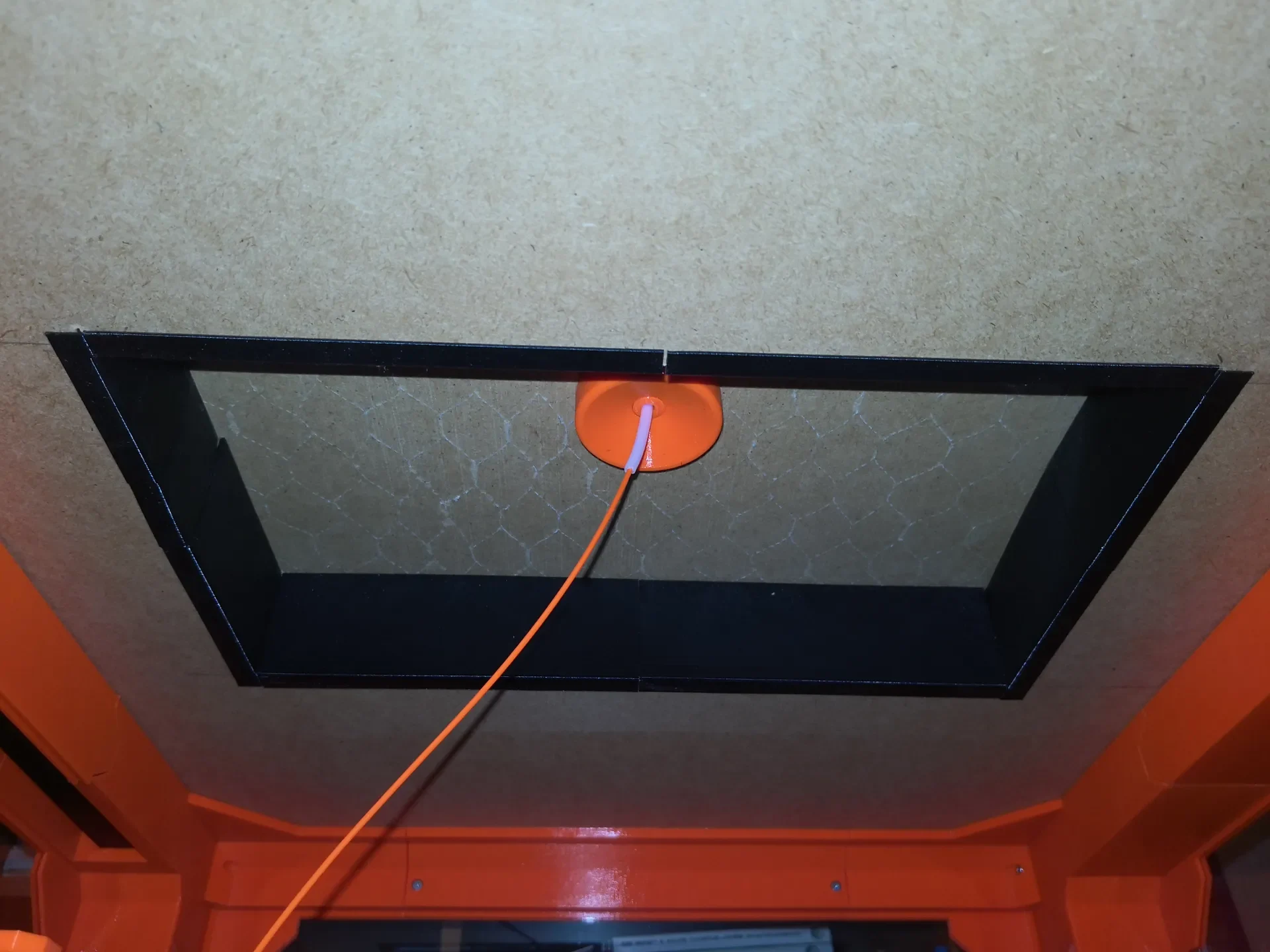

В этой модели используется вырез для MMU2 на верхнем столе IKEA Lack, и благодаря своей короткой конструкции она дает немного больше места для нити, когда ваш принтер близок к максимальной мощности. З.
Для этой модели не требуются винты, и ее также можно использовать для любых панелей толщиной макс. 0,4 мм.
Инструкция

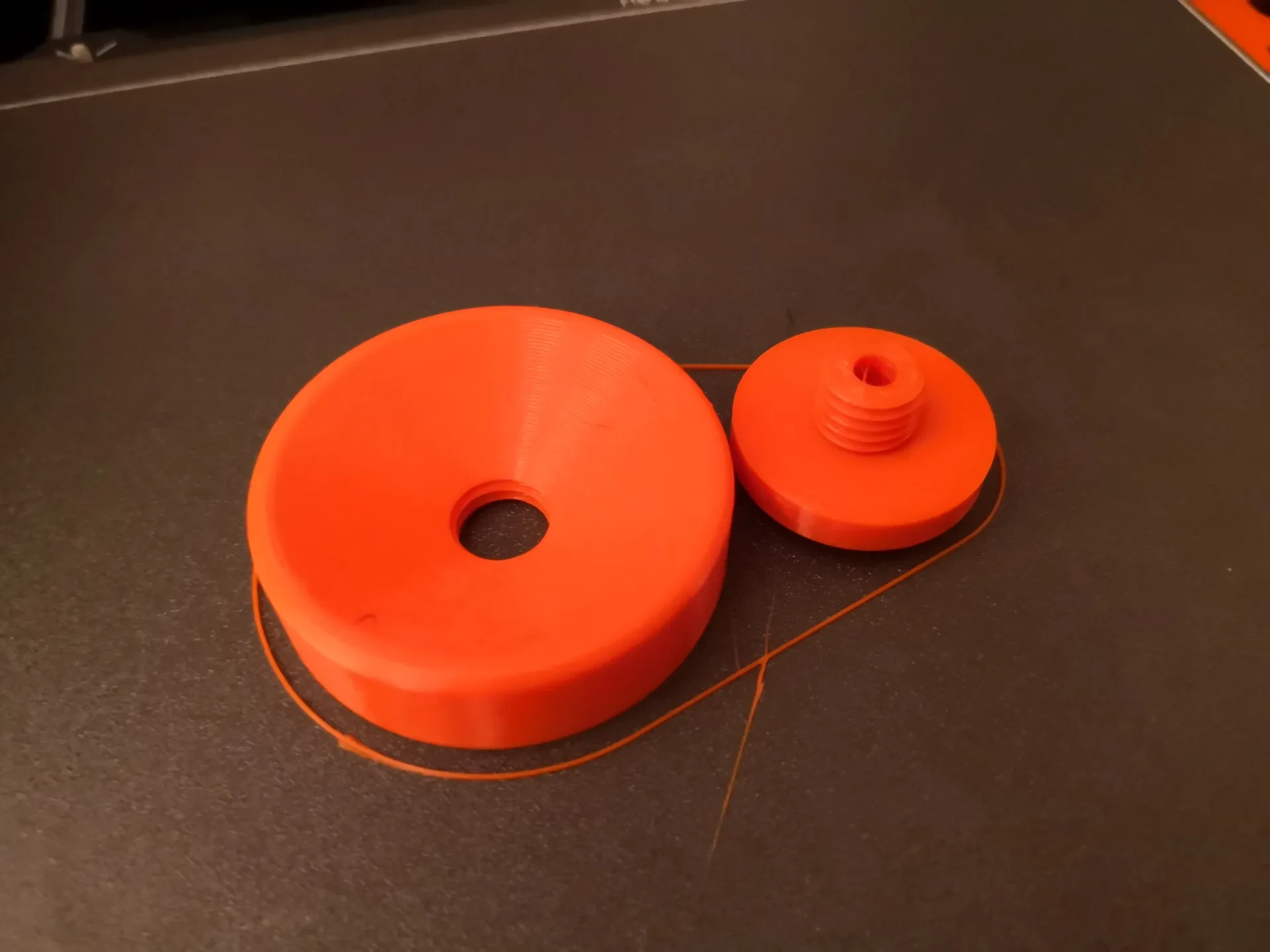

Распечатайте все детали. Иногда полезно масштабировать внутреннюю часть до 102 % по оси X-Y, чтобы лучше подогнать винт (включено в G-код).
Измерьте место входа нити в экструдер и займите среднее положение. Это зависит от того, как принтер расположен в корпусе.
Просверлите отверстие в столе Lack (сверлите сверху, чтобы не повредить верхнюю крышку)

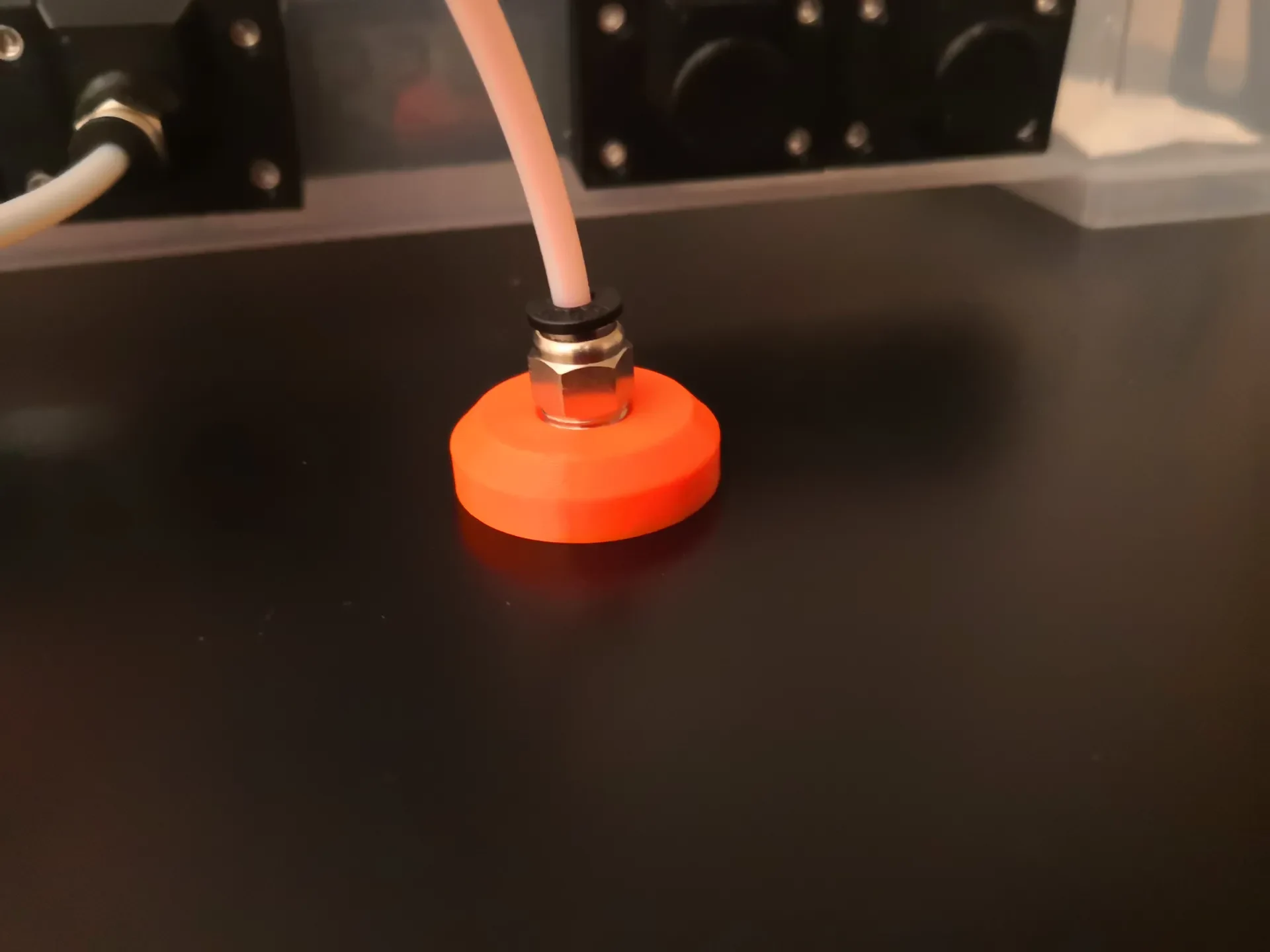

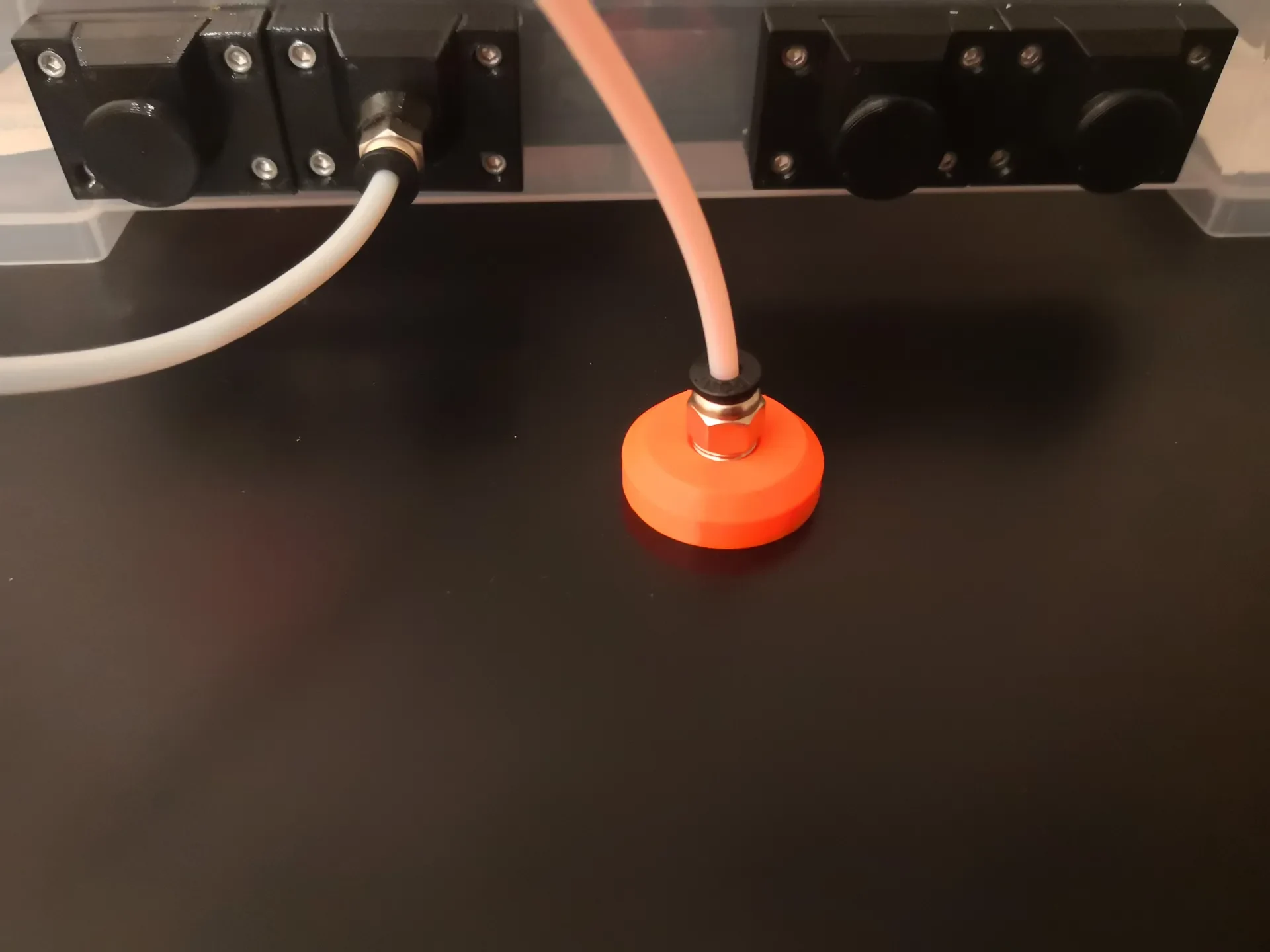

Вверните нажимной фитинг PC4-M10 во внешнюю часть (ширина ключа — 10) и поместите его в отверстие снаружи.

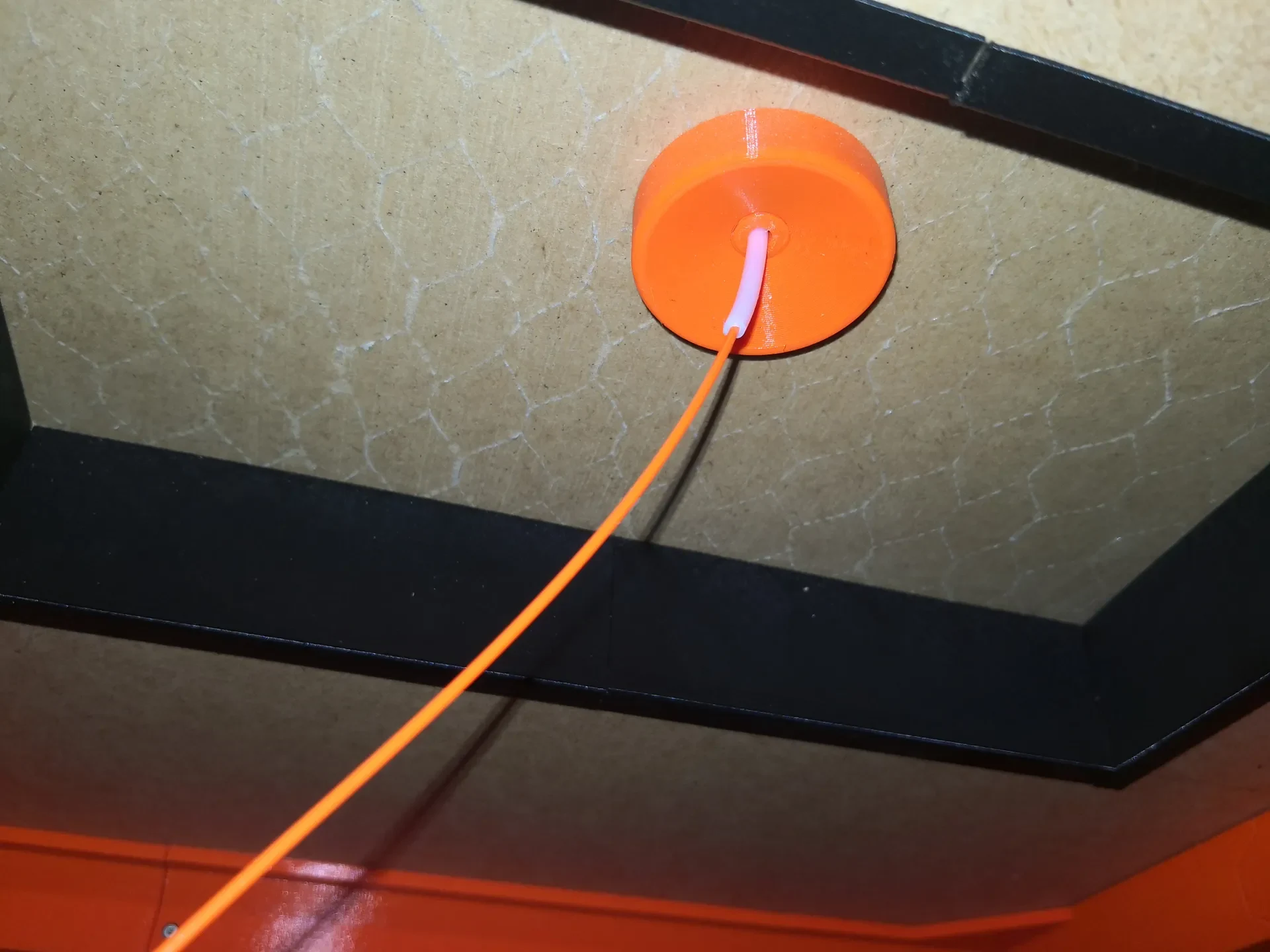

Поместите внутреннюю часть и прикрутите ее к внешней части.
Измерение
Снаружи
Диаметр — 30,00 мм
Высота — 8,40 мм.
Внутри
Диаметр — 50,00 мм
Высота — 15,00 мм.
Распечатать инструкции
Рекомендуемые настройки печати
Заполнение: 15 %
Высота слоя: 0,20 мм
Поддерживает: Нет
Время печати
Вместе: ок. 1:21 (час: мин)
Требуемое оборудование
PC4-M10 — нажимной фитинг (Amazon-DE — https://amzn.to/4mx4f4C)
Трубка из ПТФЭ с внешним диаметром — 4 мм и внутренним диаметром — 2 мм (Amazon-DE — https://amzn.to/4mwH4Hu)
Инструменты
сверлильный станок (Amazon DE — https://amzn.to/3SP7lTU)
Сверло 12 мм (Amazon-DE — https://amzn.to/4dAiEsD)
Протестированный принтер
Пруса i3 MK3S+ Друкер
Проверенная нить
Prusament PETG Prusa Оранжевый
Обновления
2025.05.25: Обновление-ссылки
Если у вас есть какие-либо вопросы или улучшения/предложения, не стесняйтесь обращаться ко мне!
