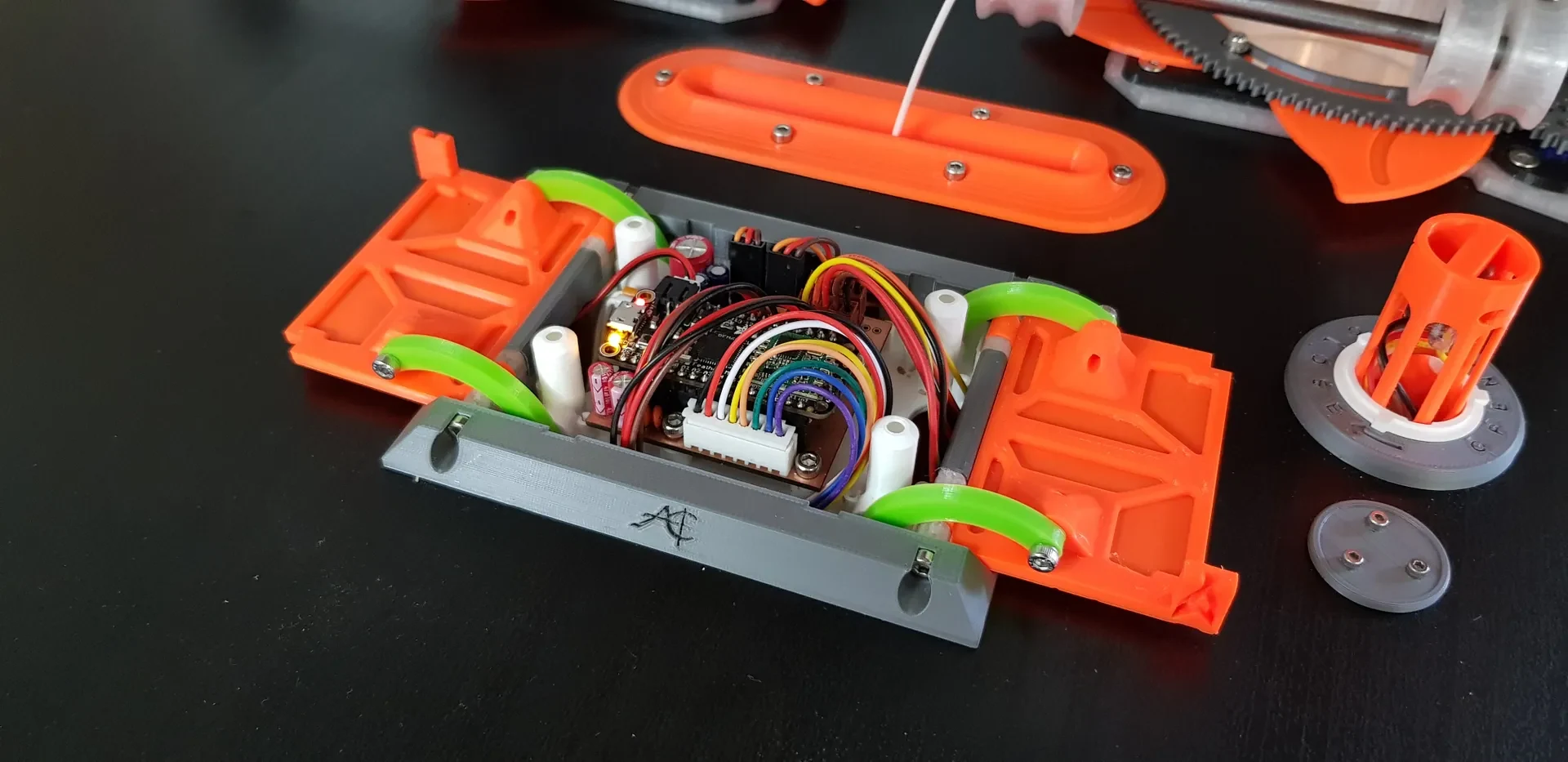

Ambient Control - мозговой блок на печатной плате...........

Мне нужен был дом для моей печатной платы контроллера Ambient для корпусов 3D-принтеров. Итак, я сделал эту коробку.

Плата и код теперь доступны здесь:
https://github.com/acekrystal/Servo-Ambient-Controller

У меня было несколько требований:

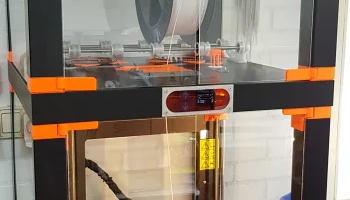

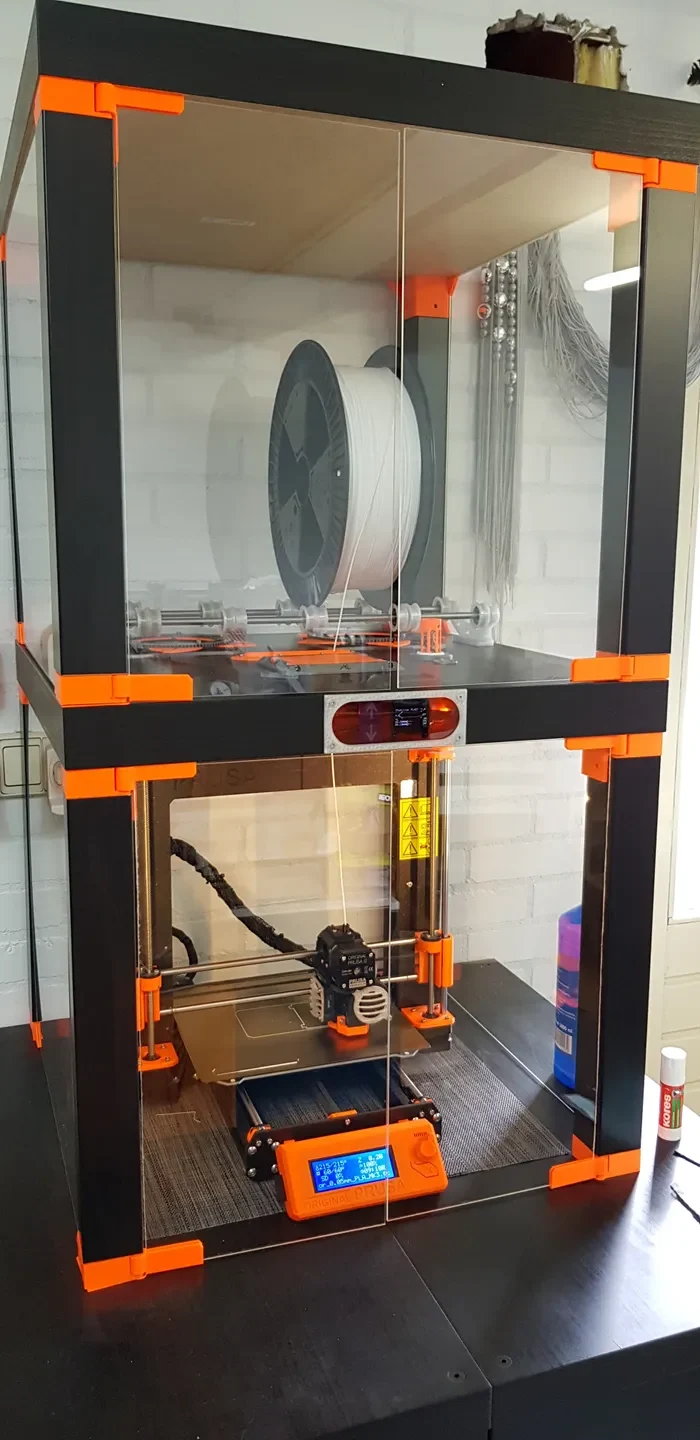

Поместится внутри стола IKEA LACK и не будет выше 1 см.
Дайте мне немного практики в 3D-дизайне и печати (не идите легким путем;)
Подходит для моей печатной платы (конечно)
Имейте много отверстий для размещения кабелей с разных сторон.
Легко разобраться со всей настройкой для отладки и моддинга (место для подключения USB-кабеля и легкий доступ к кнопке сброса).
Есть какой-то классный фактор, а потом просто скучная коробка.

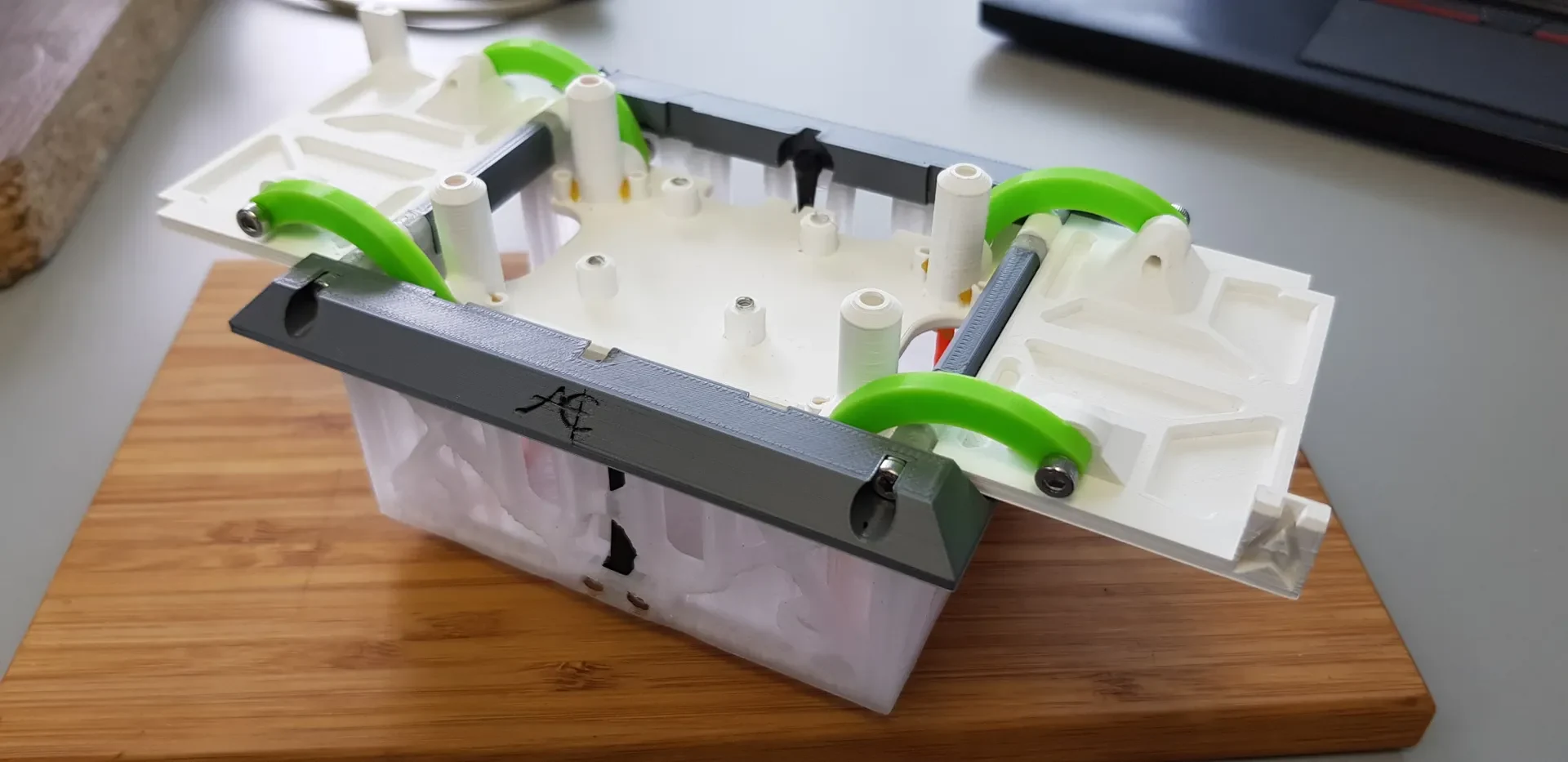

Пружины:

Можно использовать как резинки/резинки (диаметром 1 мм), так и шариковые пружины (я их немного растянул, чтобы придать коробке немного больше упругости! Но это не обязательно).

Болты:
M3 (4x >=22 мм, 12x 8 мм)
М2 (8х5 мм)

Хотите построить весь этот проект?
Я надеюсь попытаться сделать свой первый загадочный пост, а пока это то, что вам нужно:
1x эта коробка
2 всплывающих датчика: https://www.prusaprinters.org/prints/5140-pop-up-sensor-module-adafruit-sht31d-temperature-a
2 диафрагмы с сервоуправлением: https://www.prusaprinters.org/prints/5122-servo-automated-iris-aperture-for-air-flow-control
1 передняя панель пользовательского интерфейса: https://www.prusaprinters.org/prints/21320-ambient-control-ui-front-panel
1 печатная плата с кодом: я планирую изготовить небольшое количество этих печатных плат и для другого проекта. Пожалуйста, свяжитесь со мной, если вам интересно, я могу начать продавать несколько полностью протестированных плат с кодом.
Если вы больше любите DIY;) вы можете найти все здесь: https://github.com/acekrystal/Servo-Ambient-Controller.

Распечатать инструкции

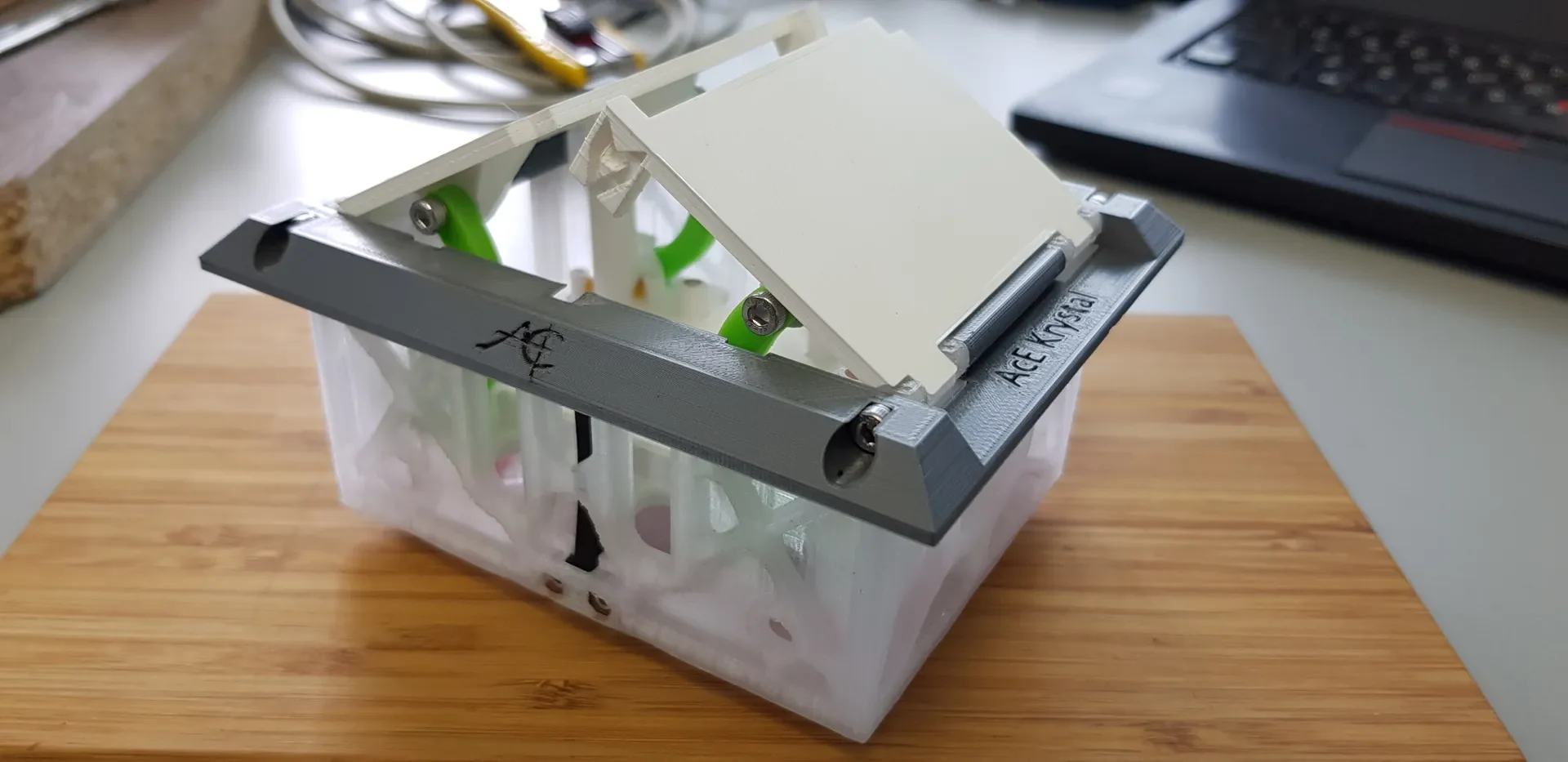

Двери: высота слоя 0,05 + свечной воск.
Должен быть сделан из материала, обеспечивающего высокую детализацию (PLA или NGEN). Разгладьте и очистите лабиринты ножом, чтобы убедиться, что внутри дорожки нет острых краев или пятен.
Добавьте немного свечного воска для смазки и обеспечения плавности хода.

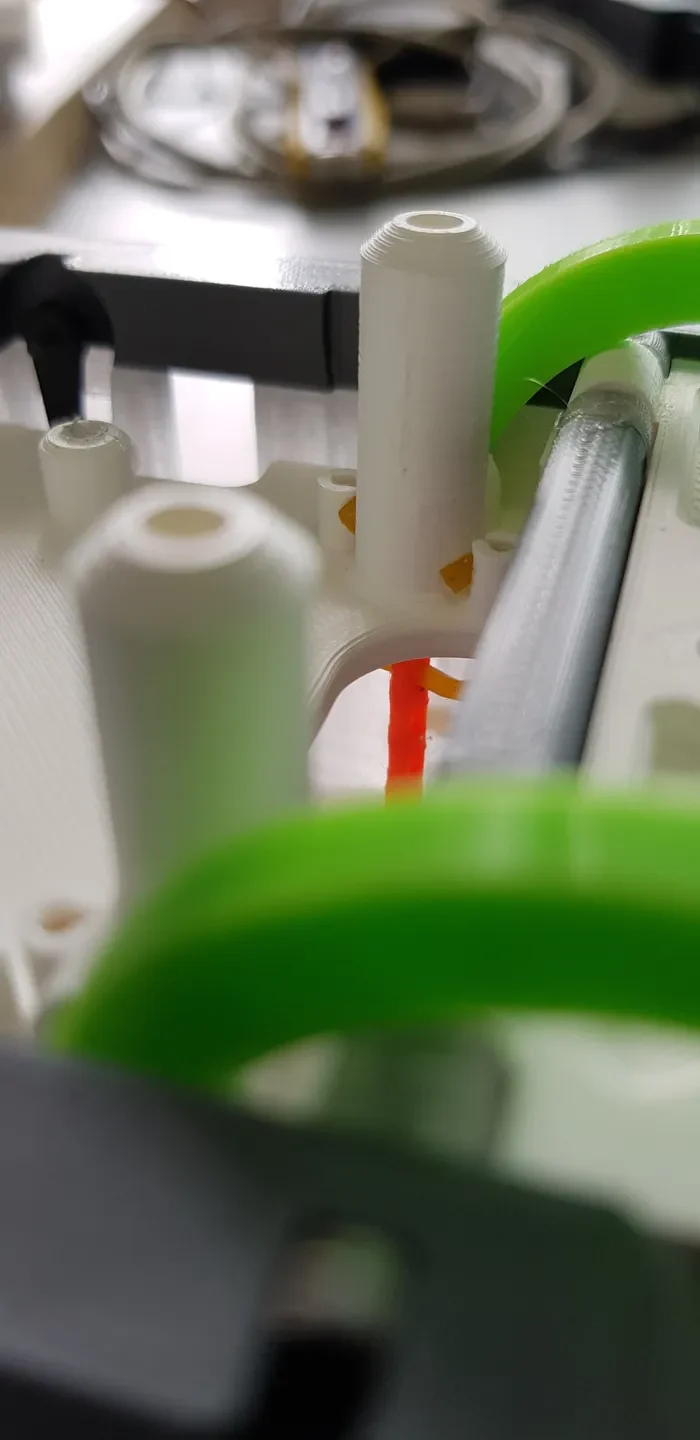

Щелчок-кликер: высота слоя 0,05 + воск свечи
Должен быть изготовлен из материала, удерживающего форму, который может иметь определенный уровень детализации/точности. (Я обнаружил, что PLA пока работает, ABS может работать, но нейлон, похоже, адаптируется к новой форме при длительных периодах напряжения).
Вам следует добавить небольшую продувочную башню или (действительно небольшой) компонент или, возможно, несколько штифтов фиксатора очень близко друг к другу, чтобы у крошечного штыря было время остыть между слоями. Штифт должен быть гладким, опиленным или отшлифованным, чтобы он был гладким, с небольшой фаской на кончике.
Добавьте немного свечного воска в качестве смазки для плавного хода и предотвращения застревания и поломки штифта.
Если все это вам не подходит, вы также можете просверлить отверстие и вклеить в него случайный предмет, например тонкий болт, шариковую точку, необработанную нить или банан;)...

Пружинные направляющие стойки: высота слоя 0,1-0,15.
