Stream Deck/Макро-клавиатура

Это ремикс существующей потоковой колоды! Этот дизайн был вдохновлен DaveM (https://www.thingiverse.com/DaveM/about).

Посмотрите его версию потоковой колоды!

Тингиверс: https://www.thingiverse.com/thing:2822140

Его сайт: https://www.partsnotincluded.com/diy-stream-deck-mini-macro-keyboard/

Мне пришла в голову идея сделать свою версию макроклавиатуры и я наткнулся на стрим-деку DaveM с 8 кнопками. В связи с тем, что мне хотелось больше переключателей и никаких винтов, я создал свой вариант.

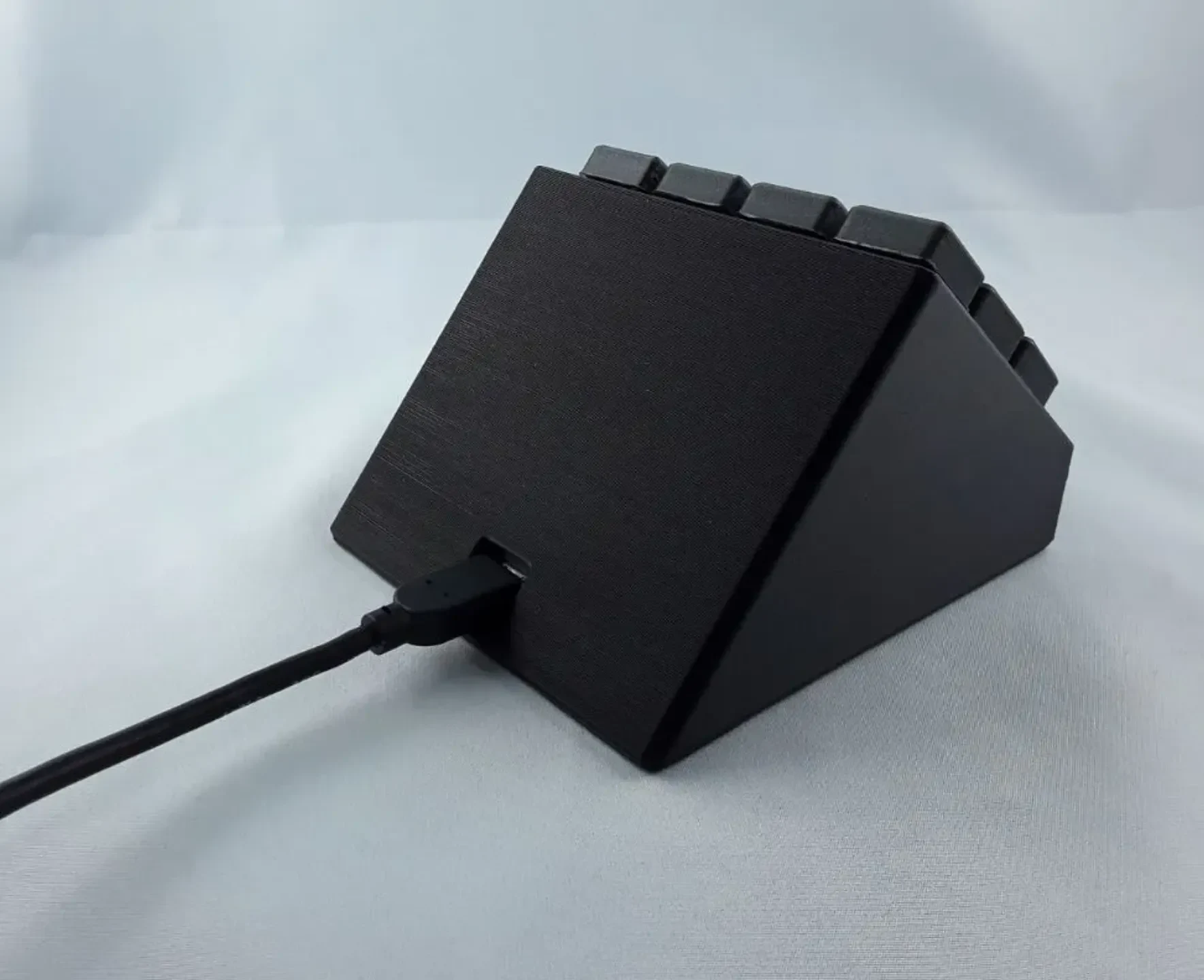

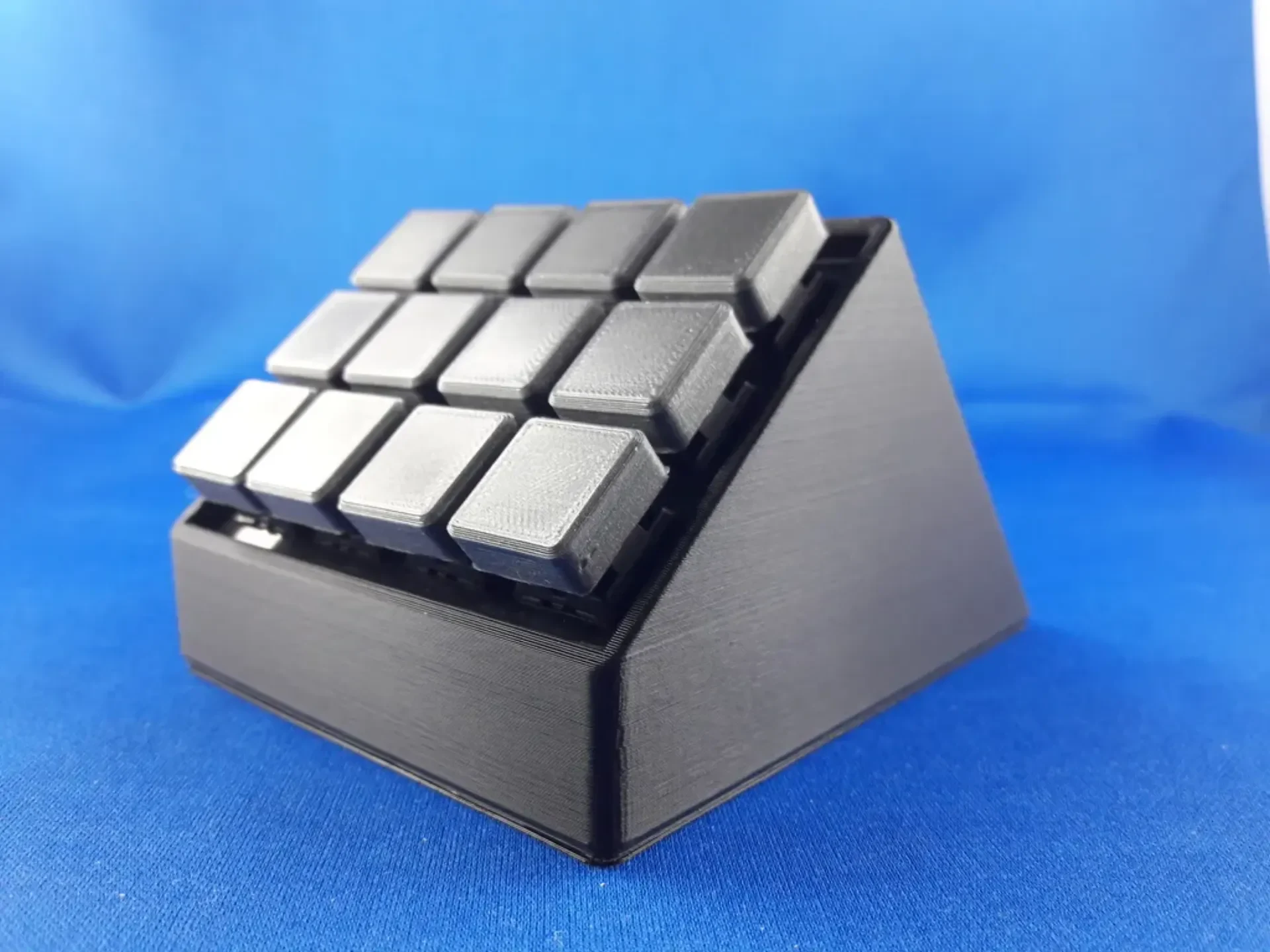

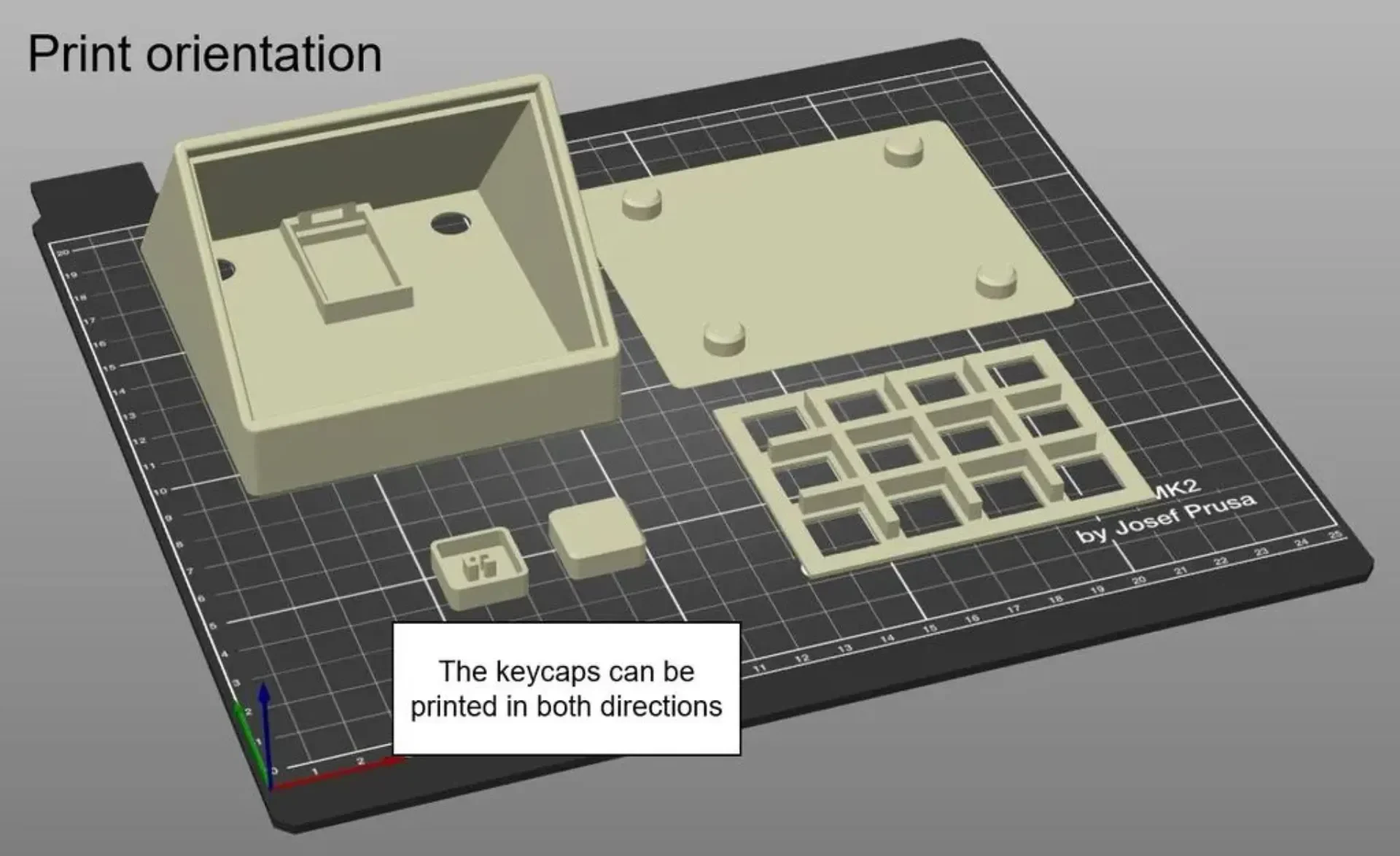

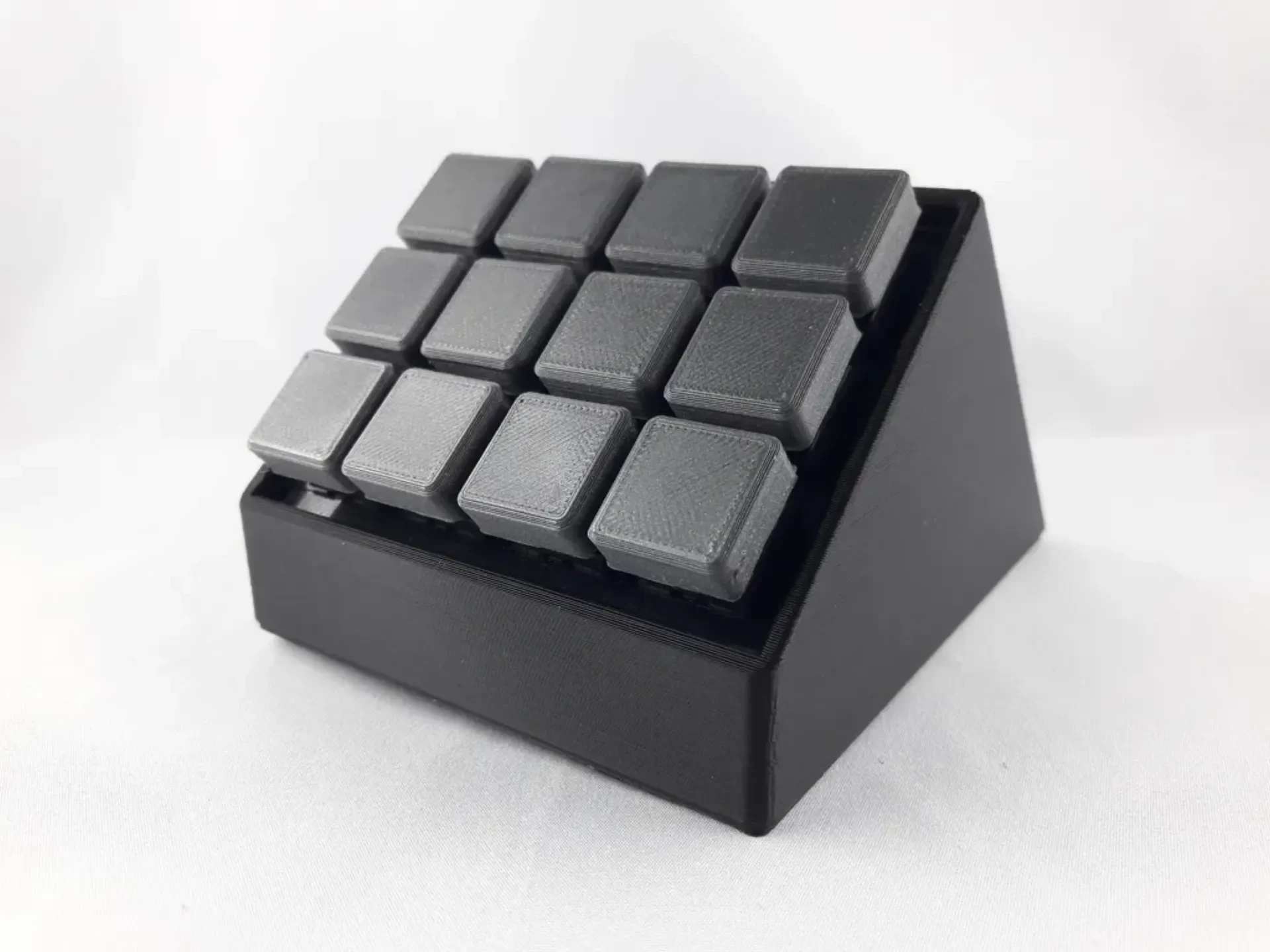

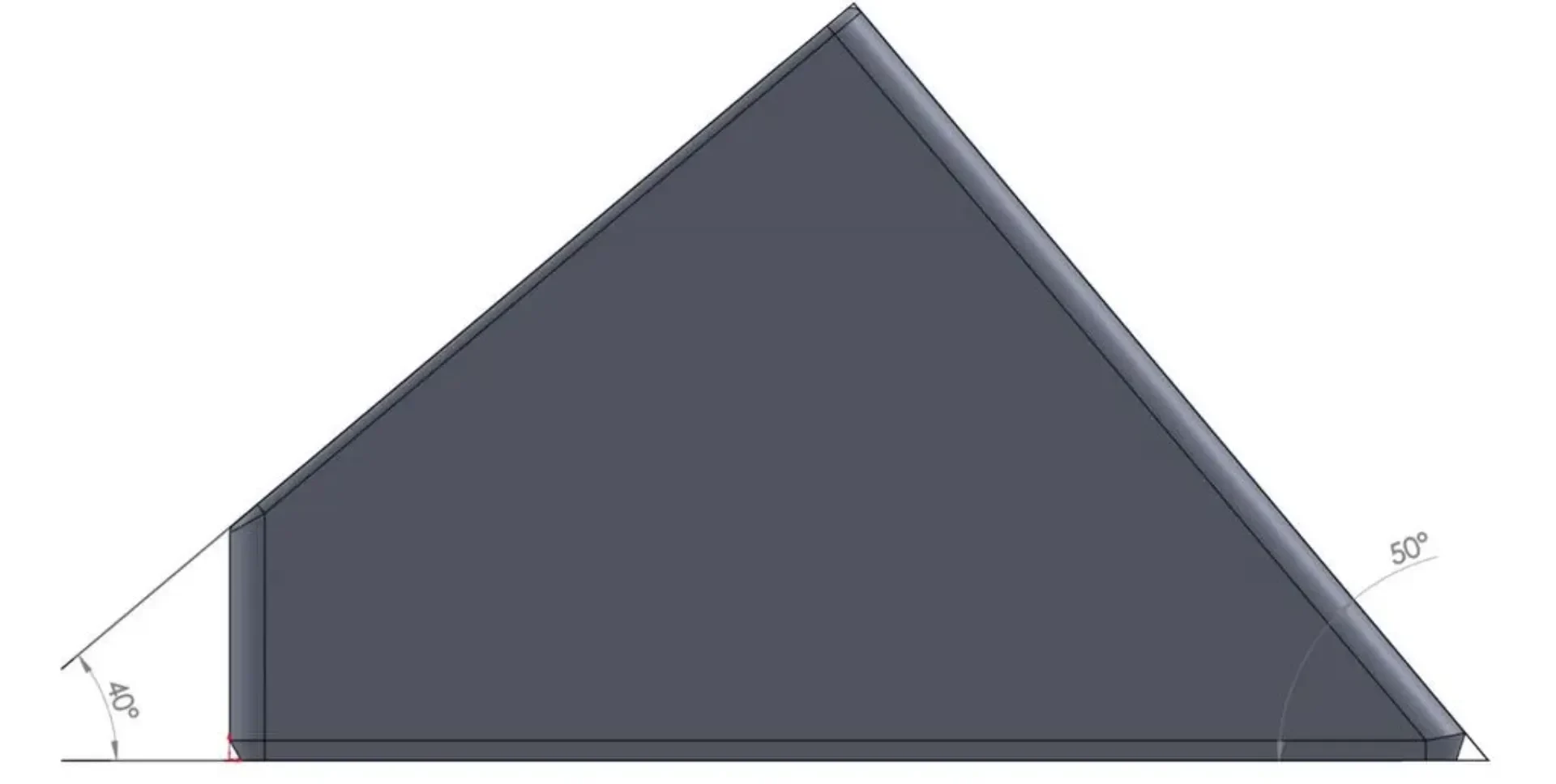

В комплект входят: основной корпус (на фото ракурс), пластина для переключателей, колпачки клавиш и противоскользящая накладка.

Полная проводка и программирование основаны на творении DaveM и адаптированы только для 12 переключателей вместо 8 (F13 — F24).

Дополнительно к напечатанным на 3D-принтере деталям вам понадобится:

12 переключателей Cherry MX (я выбрал красные — https://www.reichelt.de/cherry-mx-red-tastenmodul-schnappbefestigung-cherry-mx1a-l1nn-p202567.html?&trstct=pos_10&nbc=1)
Кабели для электропроводки
Припой
Arduino Pro Micro (я использовал версию 3,3 В)
Камера для загрузки вашей марки :)
Настройки печати

Бренд принтера:

Пруса

Принтер:

i3 МК2С

Плоты:

Не имеет значения

Поддерживает:

Нет

Разрешение:

0,2 мм

Заполнение:

20 %

Нить: Das Filament, Material4Print PLA, PETG, черный ТПУ, антрацит

Примечания:

PLA: корпус и колпачки клавиш
PETG: задняя панель (можно также сделать из PLA)

ТПУ: нескользящая подкладка.

Пост-печать

Шаг 1: Пайка

После установки переключателей в пластину можно приступать к пайке кабелей. Я рекомендую начать с заземляющего провода в матричном стиле.

После этого можно припаять остальные провода. Я рекомендую соединительные кабели для удобного подключения к Arduino в дальнейшем.

После этого вы можете подключить провода к Arduino Pro Micro в следующем порядке:

В конце вы втисните все кабели и Arduino в основной корпус, вставив пластину. Я спроектировал его так, чтобы он плотно прилегал, поэтому винты не понадобятся. Зафиксировать все можно с помощью термоклеевого пистолета, который лично мне не понадобился.

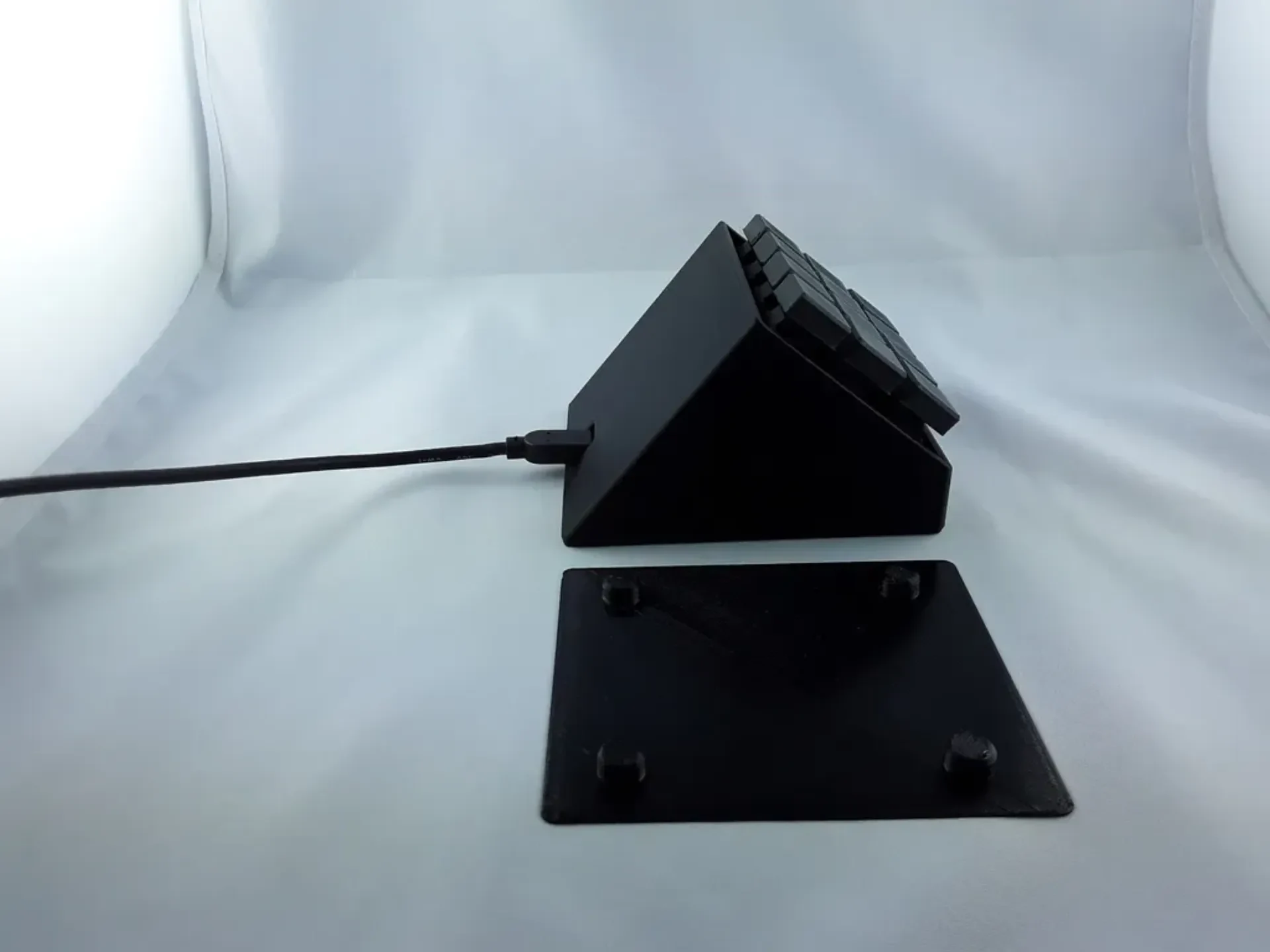

Тело можно положить на нескользящую подставку. Я напечатал это в ТПУ, и это очень помогает. Есть просто форма, подходящая для соединения двух частей. Смело приклеивайте накладку с внутренней стороны корпуса. Я рекомендую сделать это, прежде чем положить все внутрь.

Программирование

Мне очень хочется об этом упомянуть, поскольку у меня возникла небольшая проблема с Arduino Pro Micro. Кажется, что у этого есть собственный разум, и вам нужно сделать небольшой дополнительный шаг, чтобы заставить его работать. Кроме того, вы должны быть осторожны при загрузке скрипта! Если вы с��елаете это неправильно, вам понадобится другой Arduino, чтобы загрузить его через интернет-провайдера, потому что после неправильного действия он больше не распознается как USB. Чтобы правильно использовать Arduino Pro Micro, я следовал этой инструкции, начиная с:

Инструкция по правильной загрузке скрипта: https://learn.sparkfun.com/tutorials/pro-micro--fio-v3-hookup-guide/all

Руководство по ArduinoISP (на всякий случай): https://eldontronics.wordpress.com/2019/06/16/arduino-pro-micro-clone-port-not-detected/

Выбрав в качестве платы Arduino Pro Micro, вы можете загрузить скрипт.

Вот и все! Надеюсь, вам понравится!

Категория: Сделай сам
