Лоток и подставка для накусывания CI Practice Lock

Это простая распечатка, состоящая из двух частей, предназначенная для использования с CI Practice Lock компании Covert Instrument.

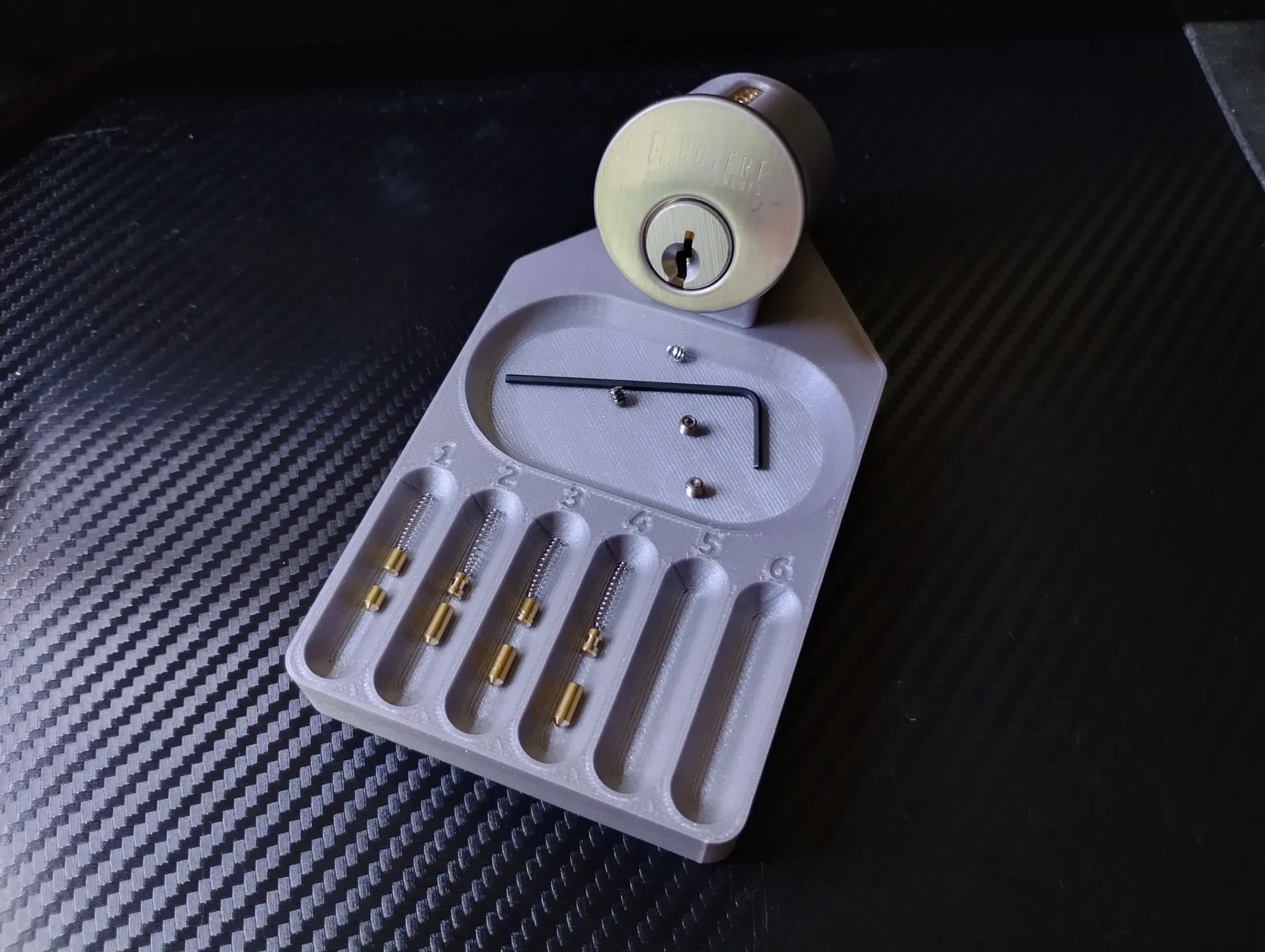

Лоток для накусывания позволяет легко отслеживать биты, штифты и пружины, которые вы хотите вставить в замок, а подставку можно использовать для удержания замка, чтобы его можно было вскрыть прямо на столе.

Имейте в виду, что подставка замка и лоток должны иметь фрикционную посадку, поэтому их может быть трудно сжать друг с другом. Ваш замок также может быть слишком плотно прилегает к держателю. В этом случае просто быстро отшлифуйте внутреннюю часть подставки или несколько раз вставьте и выдвиньте корпус замка.

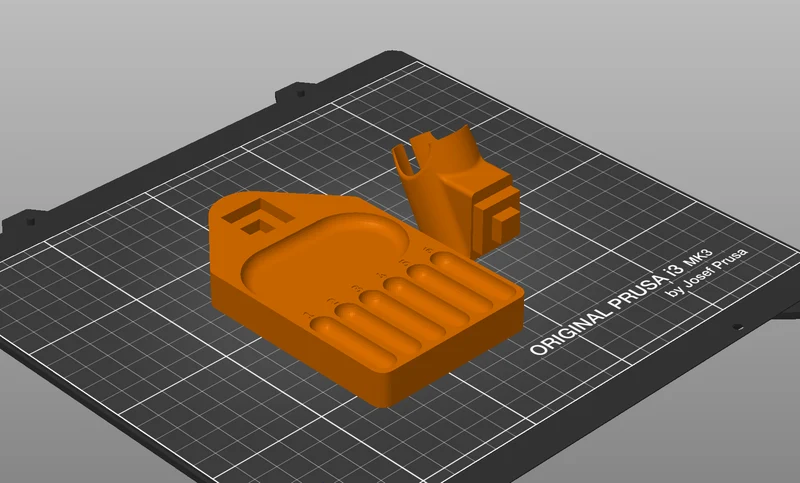

При печати старайтесь печатать подставку замка на плоской плоскости с обратной стороны подставки. Обязательно установите для опор значение «Опора только на рабочей пластине», чтобы правильно напечатать квадраты с запрессовкой.

Я также включил свой файл Fusion 360 для всех, кто заинтересован в ремиксе модели или исправлении проблемы, которую я мог пропустить.

Версии
1.0 Начальная версия
1.1 Добавлены направляющие к стойке замка, чтобы предотвратить вращение замка под напряжением, а также прорезь в верхней части стойки замка для установки штифтов.
1.1.2 Утолщенные рельсы.
