Тумблерный замок

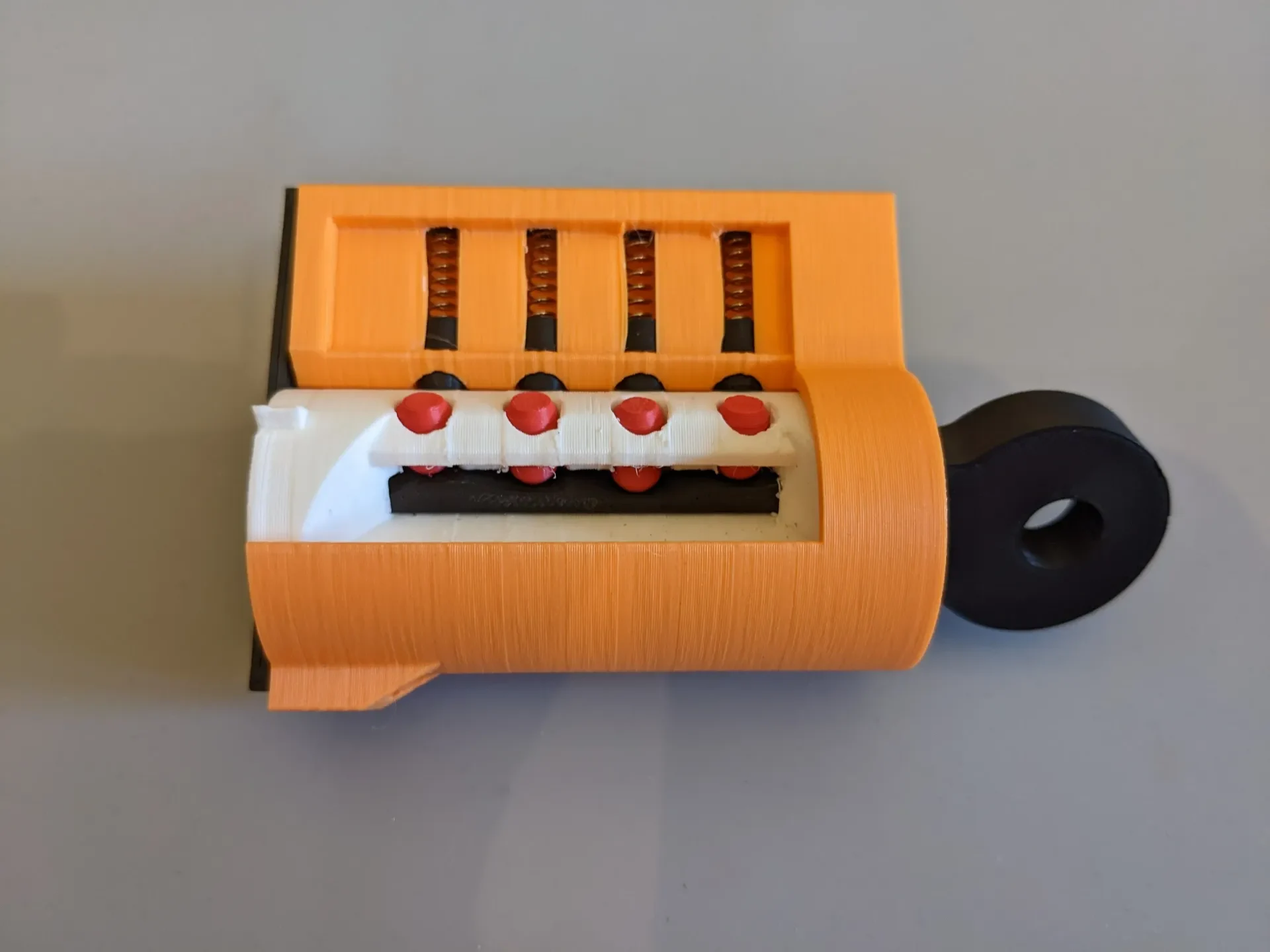

Это практический пример того, как работают простые тумблерные замки.

Компоненты

Существует 3 различных варианта внутренней заглушки.

plugA: эта заглушка имеет широкое окно, благодаря которому штифты легко видны, однако, поскольку штифты могут упасть в это окно, замок может поворачиваться только против часовой стрелки.
plugB: В этой заглушке имеются смотровые прорези, которые должны быть достаточно маленькими, чтобы штыри не могли в них упасть. Благодаря этому вилка может поворачиваться по часовой стрелке.
plugC: Эта вилка имеет небольшие ограждения под контактами, предотвращающие их выпадение. Его можно повернуть в любую сторону, но печатать сложнее, качество печа��и может ухудшиться.

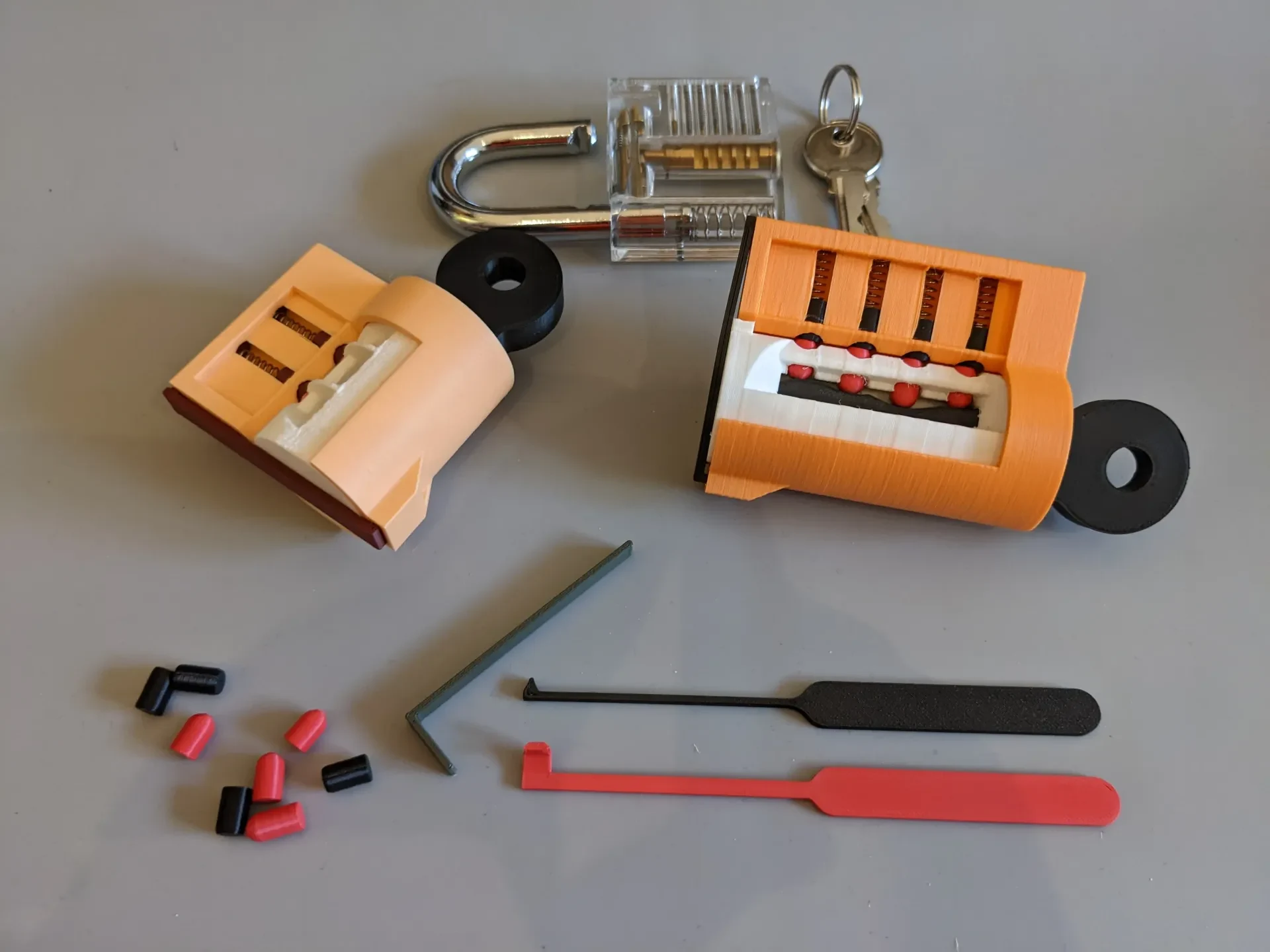

К сожалению, некоторые изменения, упрощающие печать, также затрудняют взлом замка обычными алмазными, граблями или змеиными отмычками, поэтому в комплект также входит специальная отмычка.

Непечатные детали

Вам понадобится одна пружина диаметром 4 мм и длиной примерно 15 мм для каждого штифта. Пружинка от шариковой ручки должна работать.

Я экспериментировал с печатными пружинами в конструкции изгиба, но все они сделали окончательную конструкцию неоправданно большой.

Печать

Все компоненты должны быть распечатаны в той ориентации, в которой они указаны в файле.

Большинство вещей должно быть в порядке с 2 периметрами и заполнением 10%, PLA работает хорошо, а адаптивную высоту слоя можно использовать для увеличения детализации и сокращения времени печати. Для внешнего цилиндра может быть полезно увеличить количество периметров до 3, чтобы сделать весь корпус цельным.

Только ключ и отмычка нуждаются в включенных опорах на рабочей пластине. Если у вас хорошая адгезия к столу, вы также можете перевернуть ключ, и он должен печатать без опор.

Сборка

Добавьте ключевые контакты в правильном порядке в каждый канал. Добавьте по отвертке сверху каждого, закругленная часть ключа и отвертки должны быть направлены в сторону ключа.

Добавьте пружину в каждый канал и вставьте цилиндрический замок на место. Лучше всего это работает без ключа в замке.

Взлом замка

Пытаясь упростить печать замка и улучшить допуски, похоже, я усложнил взлом замка.
Шпоночный паз на удивление узкий, поскольку самые короткие штифты довольно маленькие. И драйвер, и клавиши также закруглены/скошены на концах, чтобы сделать движение более плавным, но это, похоже, усложнило их выбор.

Генерация собственных ключей

Вы можете использовать предоставленный скрипт Python для создания собственных ключей и замков. Вам понадобится установка «openscad».

Этот скрипт пока тестировался только на Ubuntu и OpenCAD версии 22.09.23. Полная командная строка будет выглядеть так:

python3 генерироватьLock.py «4,9,7,2» --quality 8 --out stl --exec openscad-nightly
При этом «4,9,7,2» — это позиции, которые следует сократить. Вы можете использовать любое количество целых чисел от 1 до 9.
Качество определяет, сколько врем��ни займет рендеринг: 1 — самый быстрый, 10 — самый медленный.
`stl` — это папка, в которую должны быть помещены результаты.
И `--exec openscad-nightly` сообщает скрипту, какой двоичный файл openscad использовать. использовать.
