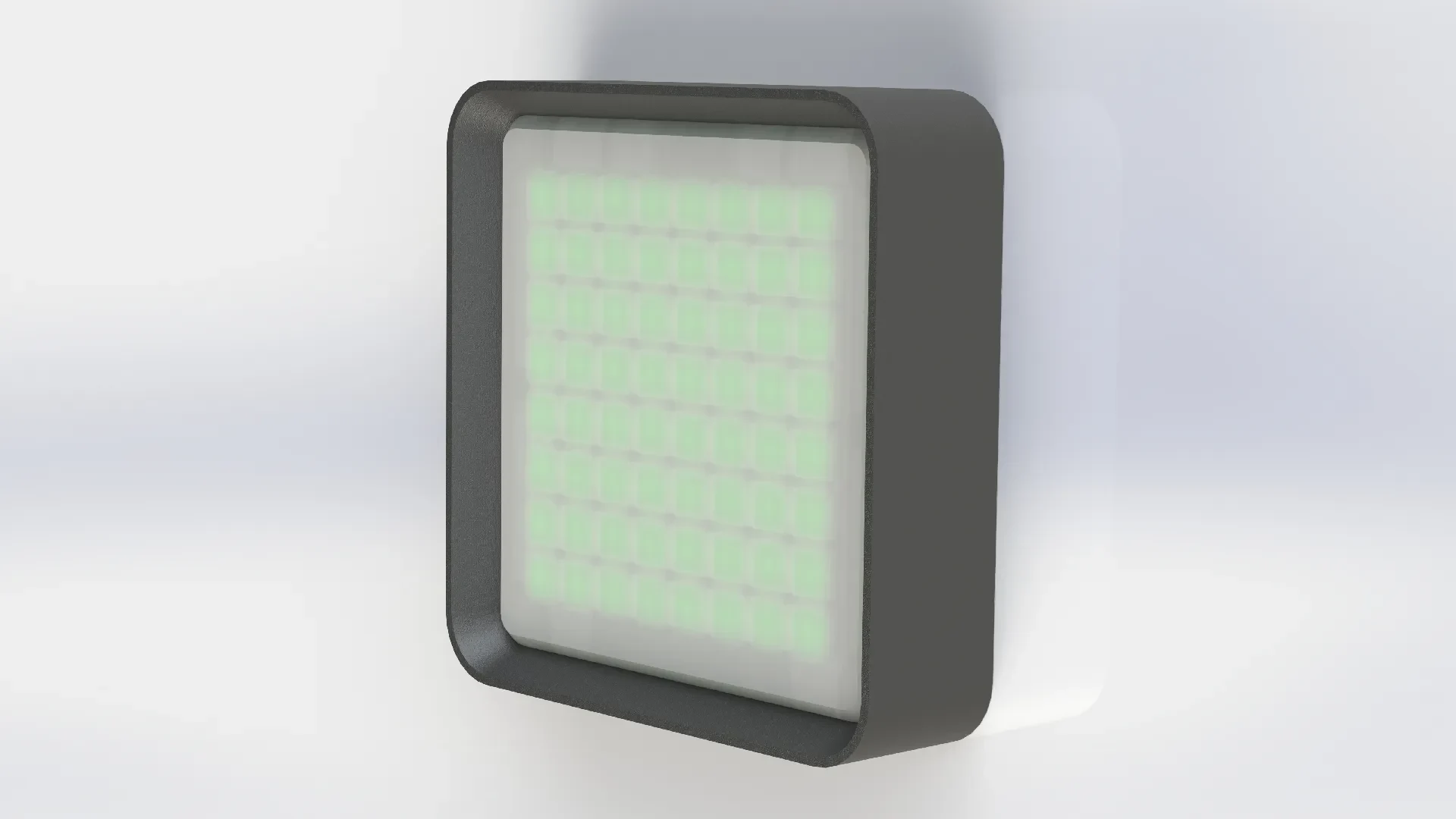

Коробка для корректировщика/флага со светодиодной матрице..

Вам нужно

Arduino Nano Ссылка на пример

Матрица 8x8 Ссылка на пример

6x Резьбовые вставки объемом м3, наружный диаметр 4,2 мм. (если вы хотите использовать резьбу 5 мм, в качестве альтернативы можно воспользоваться стеклянной деталью.

6 винтов с головкой объектива m3x12

Белая нить для «Гласа»

Темная нить для сетки

В остальном нить на ваш выбор

Глас

Печать белым цветом для лучшего распространения. Делайте это медленно и с максимально возможным качеством.

Вставьте несколько вставок с резьбой м3 с помощью небольшой горелки и винта или паяльника.

Сетка

Отделяет светодиоды друг от друга, поэтому утечки н�� происходит.

Эта часть просто задвигается в стекло. Что касается электронных частей вашей матрицы 8x8, вы можете установить ее только в определенной ориентации.

Матрица 8x8

Подключите матрицу к Arduino.

Прикладываем к двум передним частям.

Ардуино Нано

Настройте Arduino в Simhub на вкладке «Arduino» — «Мое оборудование» — «Открыть инструмент настройки Arduino».

Начать с нуля

Выберите плату и последовательный порт

Проверьте матрицу RGB WS2812B слева.

Выберите контакт данных, обычно 6, как показано на рисунке.

отметьте «Я понимаю...». и загрузите на свой ардуино

Теперь вы можете использовать любые эффекты в Simhub. Для получения дополнительной информации ищите обучающие материалы на YouTube или на странице Simhup.

Я могу порекомендовать профили от Daniel Newman Racing.

Трудно сделать четкое фото светодиодов.

Рамка

Печатайте с масштабом 0,2 или ниже, чтобы получить красивую поверхность на передних угловых участках.

Проведите проводную плату Arduino сзади и вставьте переднюю часть прямо в раму. Он должен сидеть относительно прочно

Поместите Arduino на заднюю часть рамы.

Назад

Вставьте две резьбовые вставки в кронштейн.

Поместите заднюю часть на раму и скрепите все детали четырьмя винтами M3 x 16/18.

спасибо @_Cor_ за вклад в прокладку проводов → обновлено до версии 3

Кронштейн

Установите его на свою установку и установите на него корректировщик/флаг.

Скрутите деталь вместе, чтобы зафиксировать ее на месте двумя винтами M3 x 16.

Вам следует построить два таких корректировщика, чтобы у вас была поддержка слева и справа ;)
