Модульные аксессуары и приспособления Hadley (метрические..

Обновление от 15.09.23

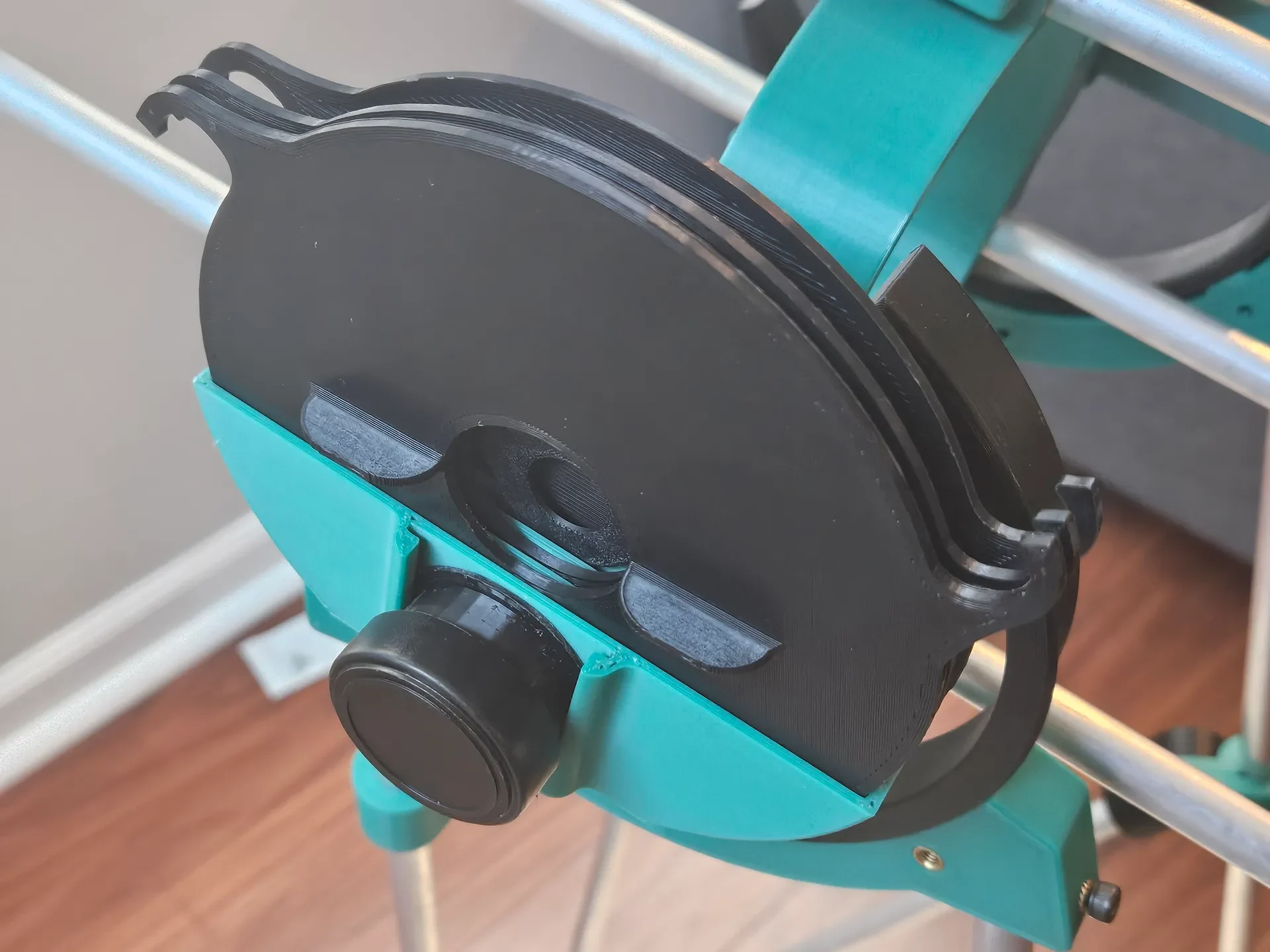

Добавлен новый держатель крышки зеркала с прорезью для крышки окуляра.
Добавлены файлы шагов для новых аксессуаров.
Добавлены совместимые крышки зеркал и съемное коллимационное кольцо с язычком.

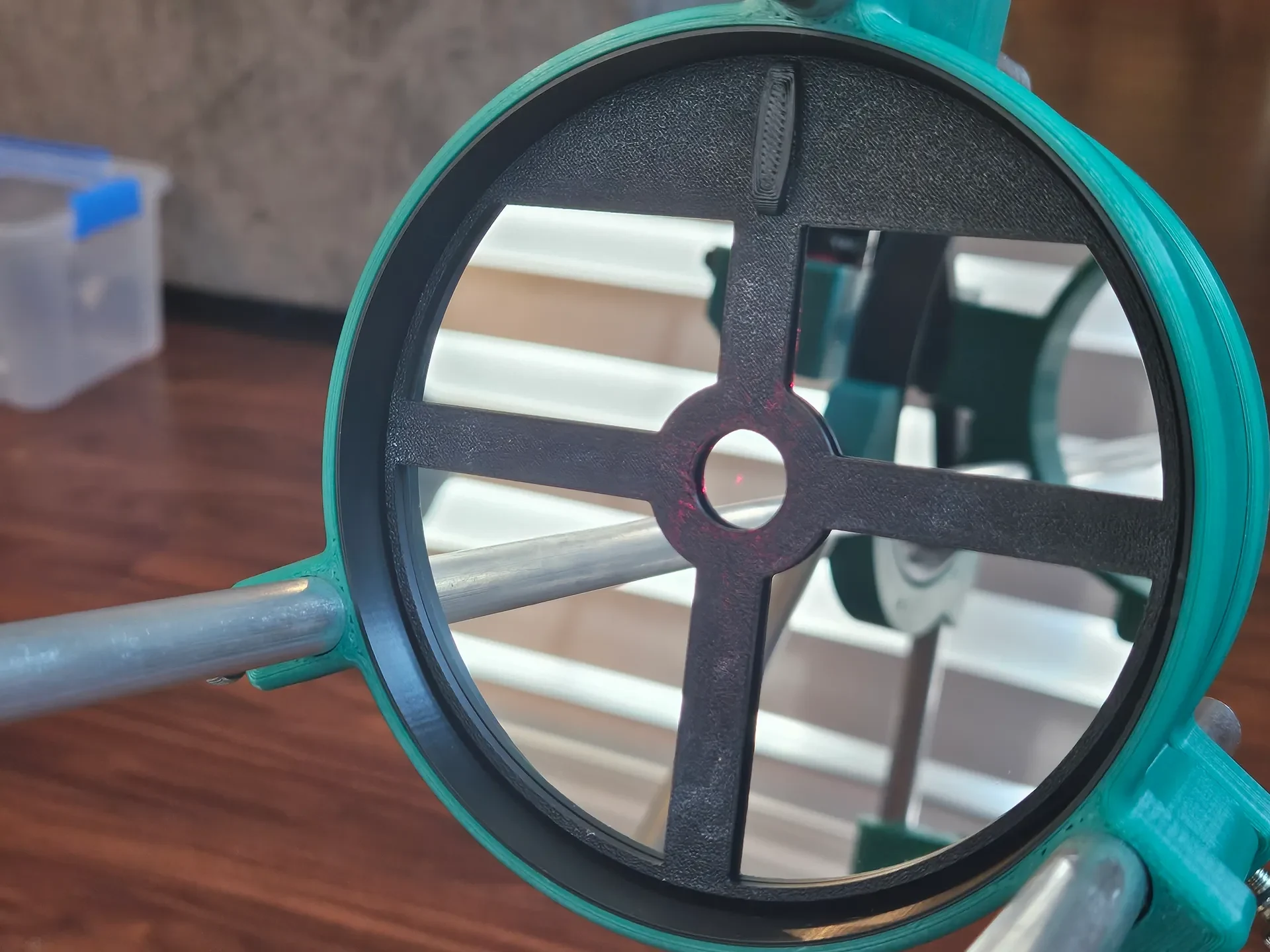

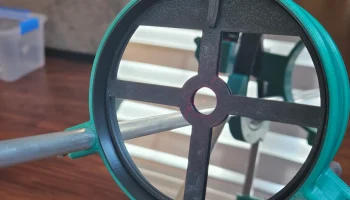

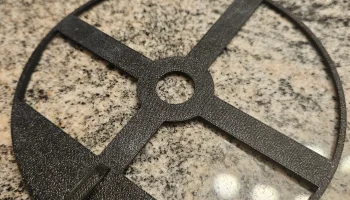

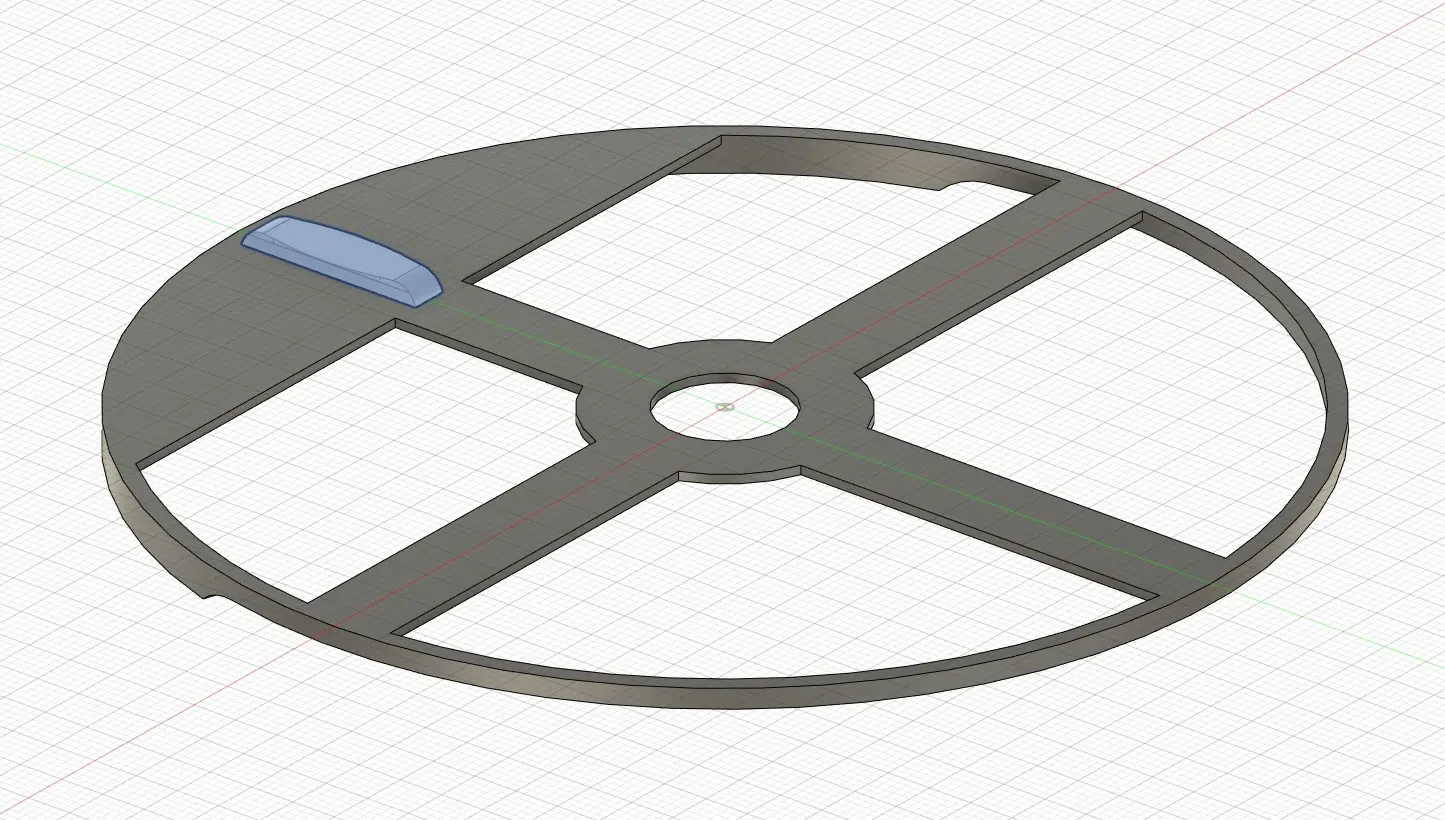

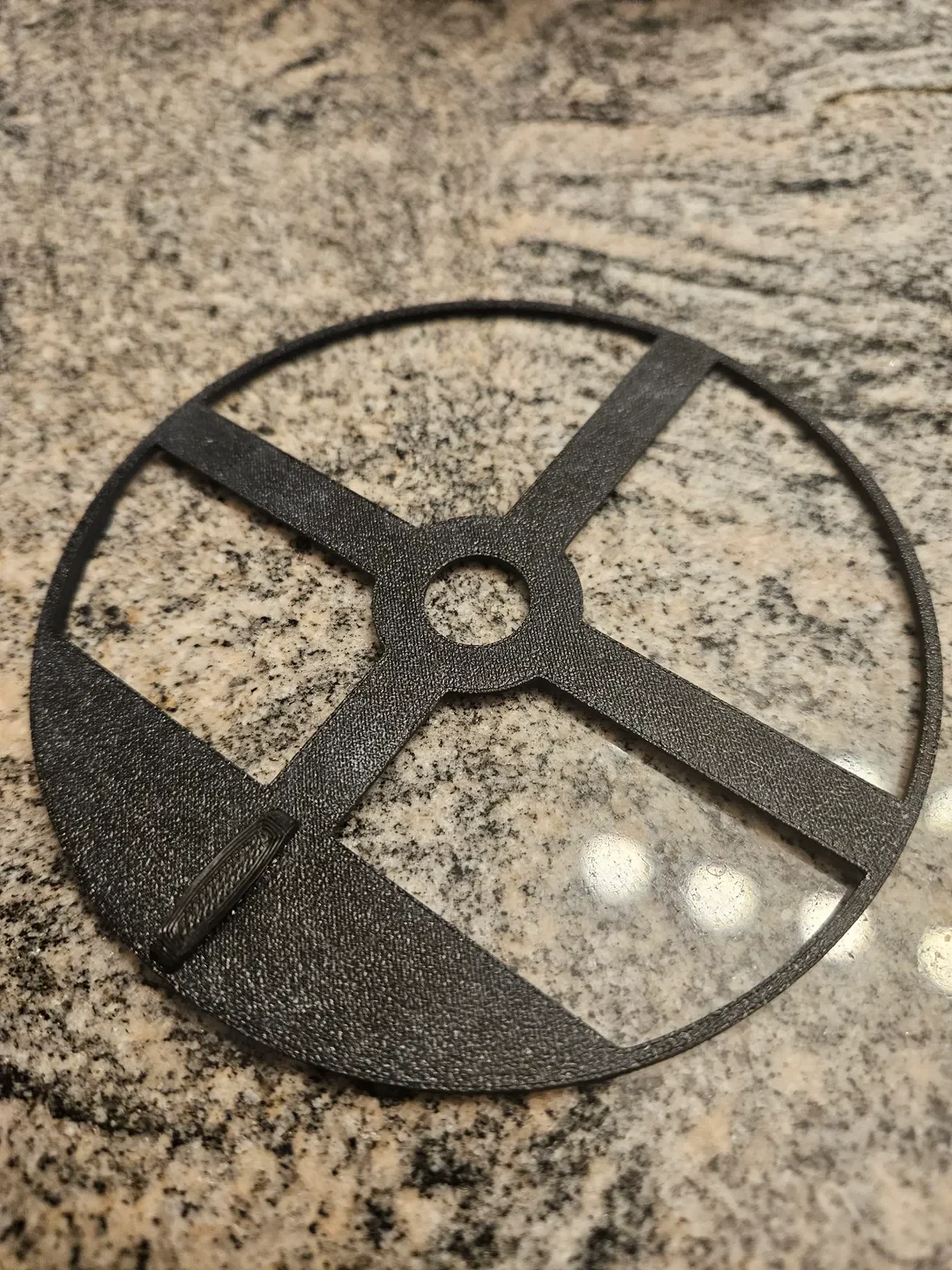

Печать и сборка коллимационного кольца:

Распечатайте кольцо плоской стороной на печатной платформе.
Распечатай��е язычок прямоугольной стороной на печатной платформе.
Суперсклейте стороны первого слоя двух деталей вместе над секцией «защиты пальцев» коллиматорного кольца. Обратитесь к фотографиям, если моя формулировка вас смутила.
Теперь вы можете взять пальцами язычок и поместить его на основное зеркало.
После этого поместите кольцо коллиматора в держатель для хранения во время использования прицела.

Исходное сообщение: 10.03.23

Я изучаю CAD-моделирование с помощью Fusion 360. Чтобы бросить вызов себе, я использовал штангенциркуль, чтобы вручную реконструировать несколько печатных модов и аксессуаров для телескопа Хэдли, одновременно преобразовывая их для поддержки метрического оборудования для термофиксации для моей сборки метрического варианта Хэдли.

В зависимости от того, как вы хотите, чтобы ваша сборка выглядела и как вы хотите, чтобы она работала, вам не нужно распечатывать все стили крепления для штатива и/или стили аксессуаров для колец. Я только что включил пару различных функциональных и эстетических альтернатив, чтобы вы могли придать своему Hadley тот вид и ощущения, которые вам нравятся.

Все мои модели предназначены для использования термофиксируемых вставок M4, стержней диаметром 12 мм и крепежа M4; однако в переходной планке arca-swiss используются три термонабора ¼"-20 для надежного крепления оборудования. Я разработал его для установки термофиксирующих вставок M4x6 мм так же, как это сделал Марси, однако я лично без проблем использовал в своей сборке термонаборы M4x8 мм. Я уверен, что в крайнем случае вы также можете обойтись без использования термонаборов M4x4 мм. Если вы предпочитаете ремикс термовставок Marci M4, вам не понадобится любые вставки для термофиксации для файлов Bearing_right и Bearing_left. Просто вставьте болт M4 в отверстия в подшипнике и вкрутите его во вставки для термофиксации на выбранном вами печатном креплении.

Я использовал то же крепление Arca Swiss длиной 200 мм, которое компания smdollins использовала в своей системе крепления, а именно эту.

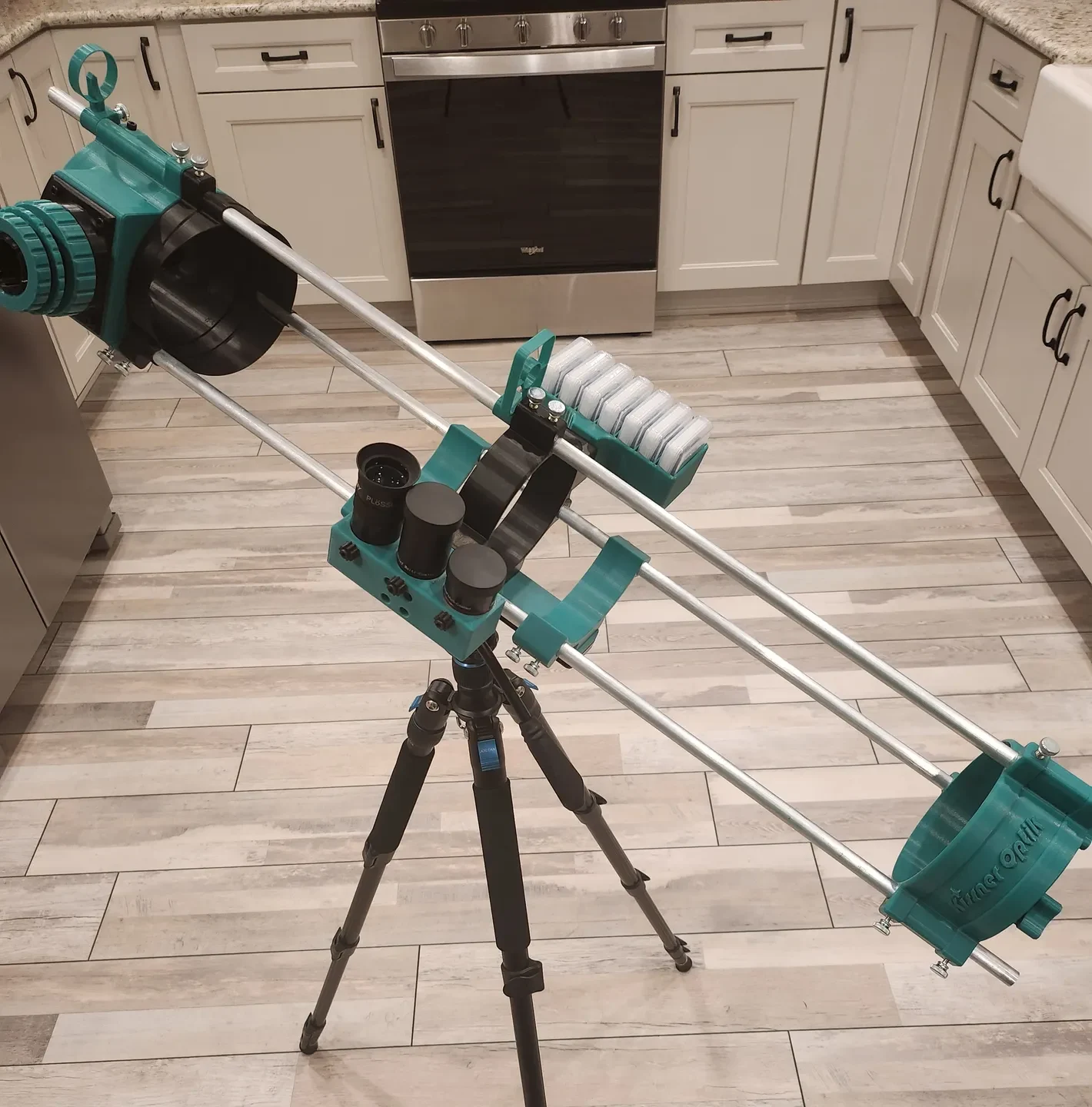

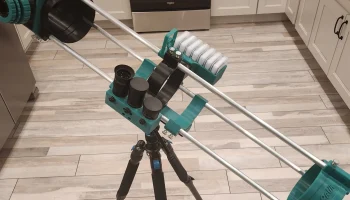

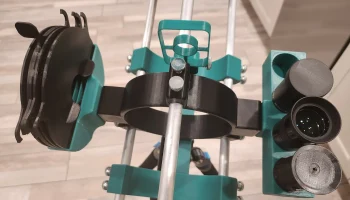

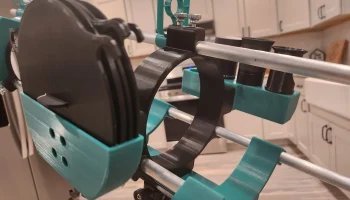

Вспомогательные кольца A, B и C имеют те же отверстия и расстояние, что и оригинальные метрические рокеры Hadley, за исключением средних отверстий. Все аксессуары взаимозаменяемы и могут крепиться как к этим кольцам, так и к штативу Full Mount.

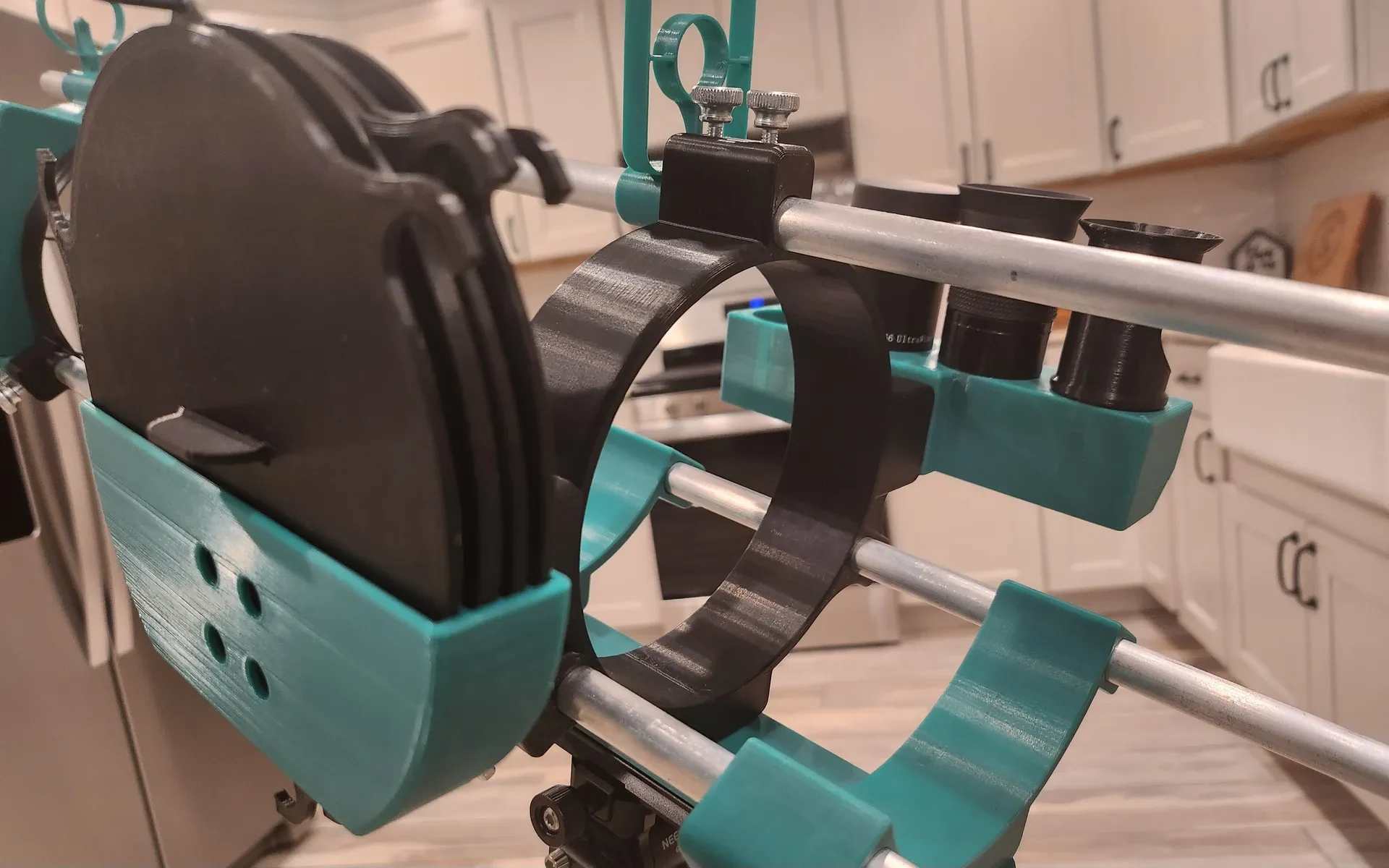

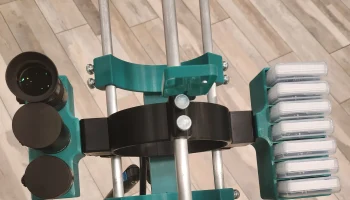

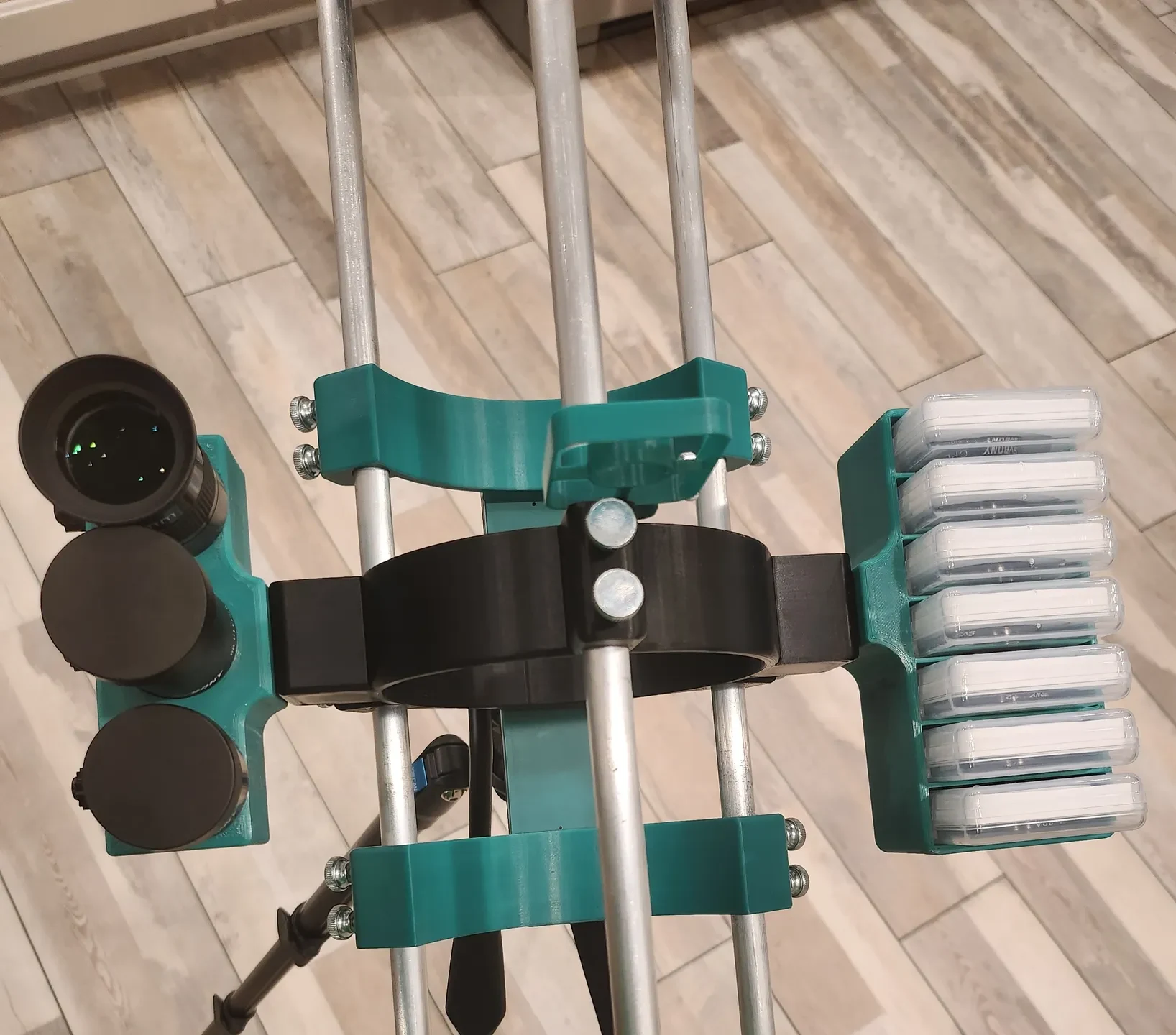

Ссылаясь на мои фотографии держателей окуляров, я просто напечатал несколько дополнительных регулировочных ручек M4 для вторичного зеркала и перепрофилировал их как винты с накатанной головкой для держателей окуляров.

Цитируемые работы; Обновлено 15.09.23

Ссылка на крышки зеркала и окуляра Gyoenastaader
Обложки

Это ссылки на части smdollins, на которые я в основном ссылался во время этого процесса:
Прочная система крепления штатива для телескопа Хэдли
Держатель окуляра Hadley
Держатель крышки объектива телескопа Hadley

Другие модели, которые я реконструировал или использовал для справки/вдохновения в этой публикации:
Ремикс Hadley Telescope M4 Heat Insert от Marci
Адаптер для штатива Hadley от Gyoenastaader

Дайте мне знать, если вы хотите, чтобы я изготовил какие-либо дополнительные аксессуары. Я не буду делать имперскую версию, поэтому я включил файлы STEP на тот случай, если вы действительно настаиваете на использовании единиц свободы.
