Это моя собственная версия машины Recreator3D Vertigo bt JRT3D. Этот ремикс основан на нескольких изображениях и коротких клипах, которые вы можете найти в Интернете.
Моя версия задумана как незавершенный проект. Это значит, что я буду продолжать обновлять его по мере появления идей в голове (а также на основании ваших советов).
Как и оригинальная машина, она основана на деталях, полученных от Creality Ender 3/Ender 3 Pro. Вам решать, покупать необходимые детали или разбирать.
Помимо самой машинки, вы также найдете резак для бутылок и переходник для латунной нарезной гайки (у меня она отличалась от оригинальной версии). Этот проект включает в себя другие части, предназначенные в качестве опций. Вы можете решить, печатать их или нет в соответствии с вашими потребностями. Я также добави�� в загружаемые файлы «Таблицу соотношения толщины бутылки и высоты полоски».
Инструкция по сборке частично такая же, как у станка JRT3D. Необходимые винты я перечислил в примечаниях к каждому файлу STL.
Некоторые файлы могут отличаться от изображений, поскольку многие части были улучшены после первой сборки. Я скоро их распечатаю.
Вот некоторая полезная информация о моей версии и о STL, которую вы найдете ниже:

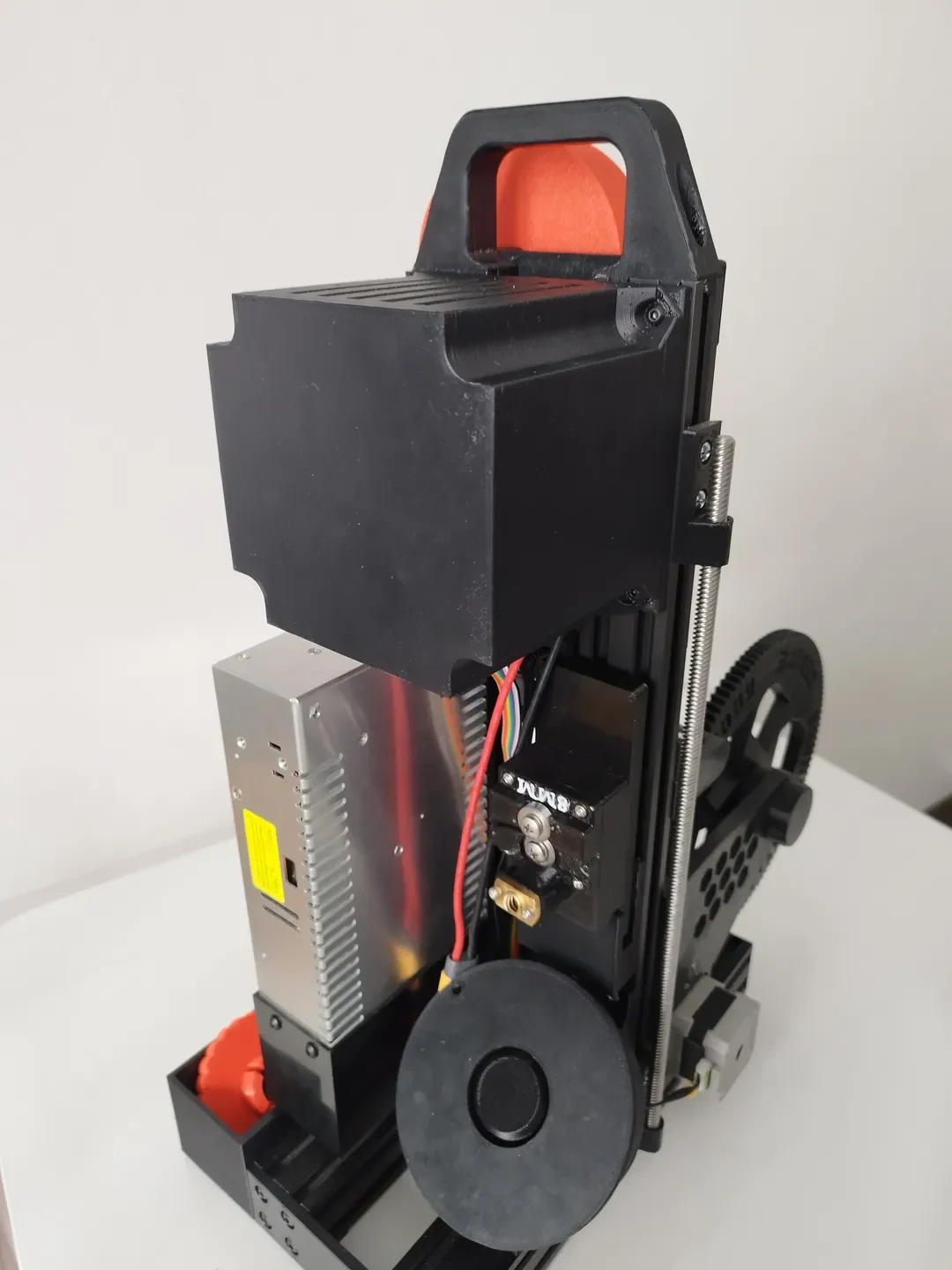

Крышка материнской платы:
Я сделал крышку материнской платы достаточно широкой, чтобы кабели сохраняли первоначальную длину. Таким образом, вы сможете собрать свой Ender 3 в любое время. Завяжите провода стяжкой и оставьте их внутри. Рекомендую перевернуть материнскую плату.
Мини-намотчик: я создал более широкую версию мини-намотчика, которая может удерживать ленты шириной до 15 мм.

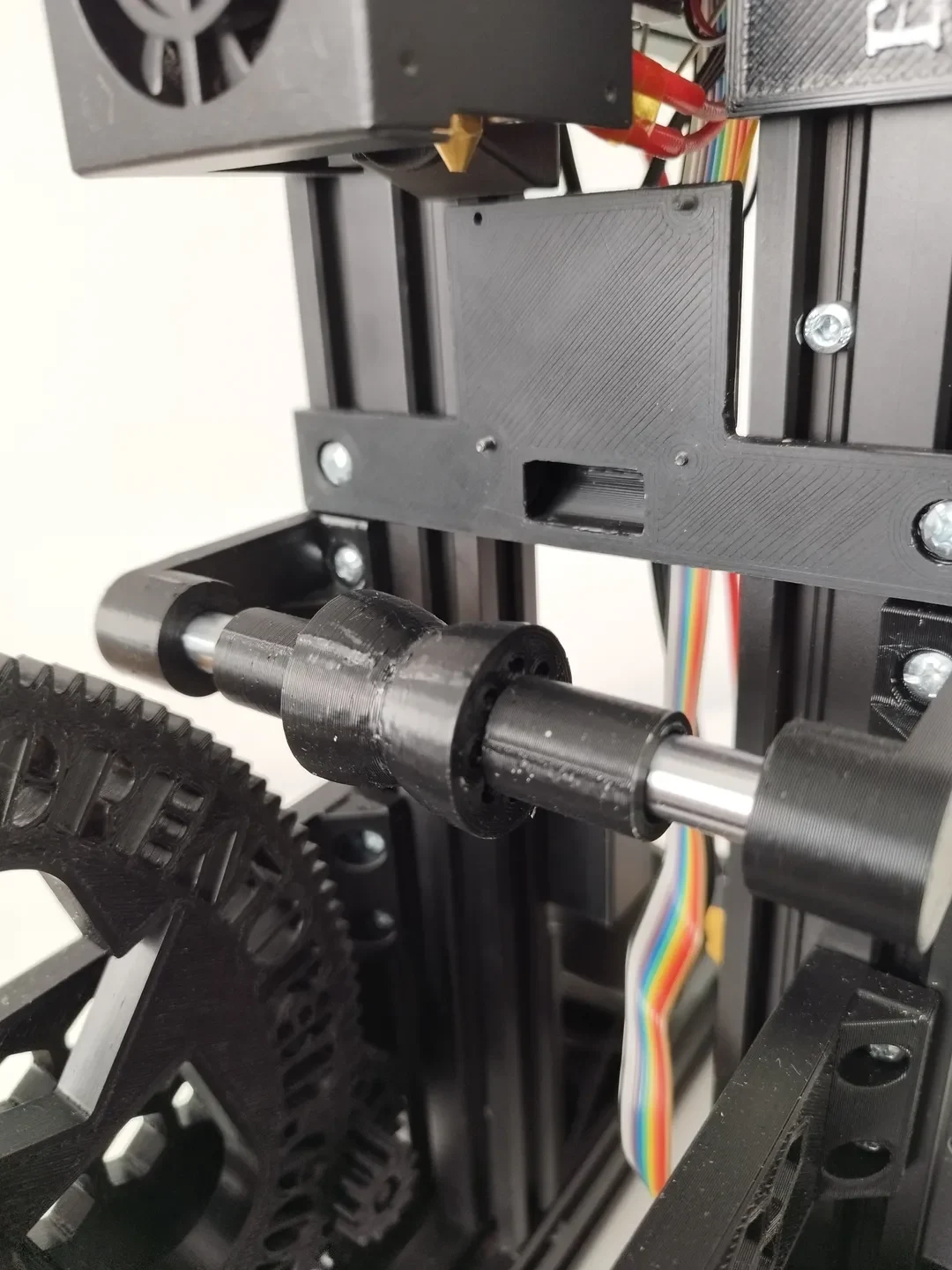

Натяжной стержень: я предлагаю использовать металлический стержень. Свой я купил на Алиэкспресс (https://it.aliexpress.com/item/4000144333141.html — в этом магазине также продаются все необходимые винты) длиной 150 мм и диаметром 10 мм, которые потом придется обрезать по нужным характеристикам.

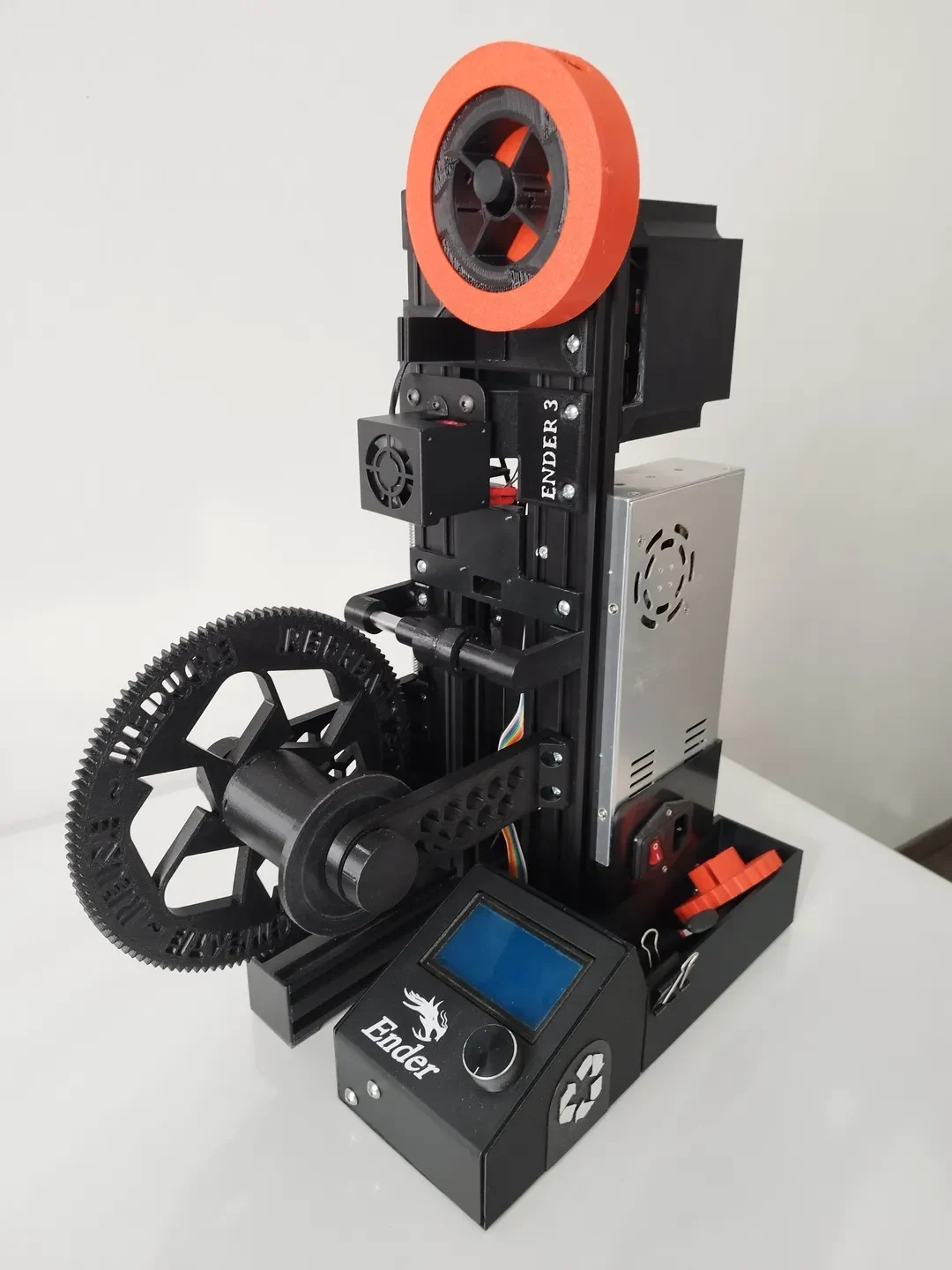

Корпус ЖК-дисплея: вы найдете два типа корпусов (оба можно распечатать без опор): один с ящиком для хранения и один без него. На этом фото показано, как установить экран. Затем вам придется снова восстановить металлическую крышку и ручку, прикрепив все винтами к алюминиевому профилю 4040.

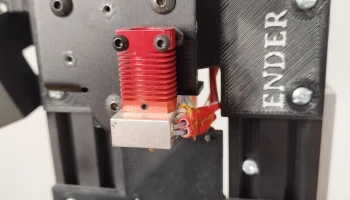

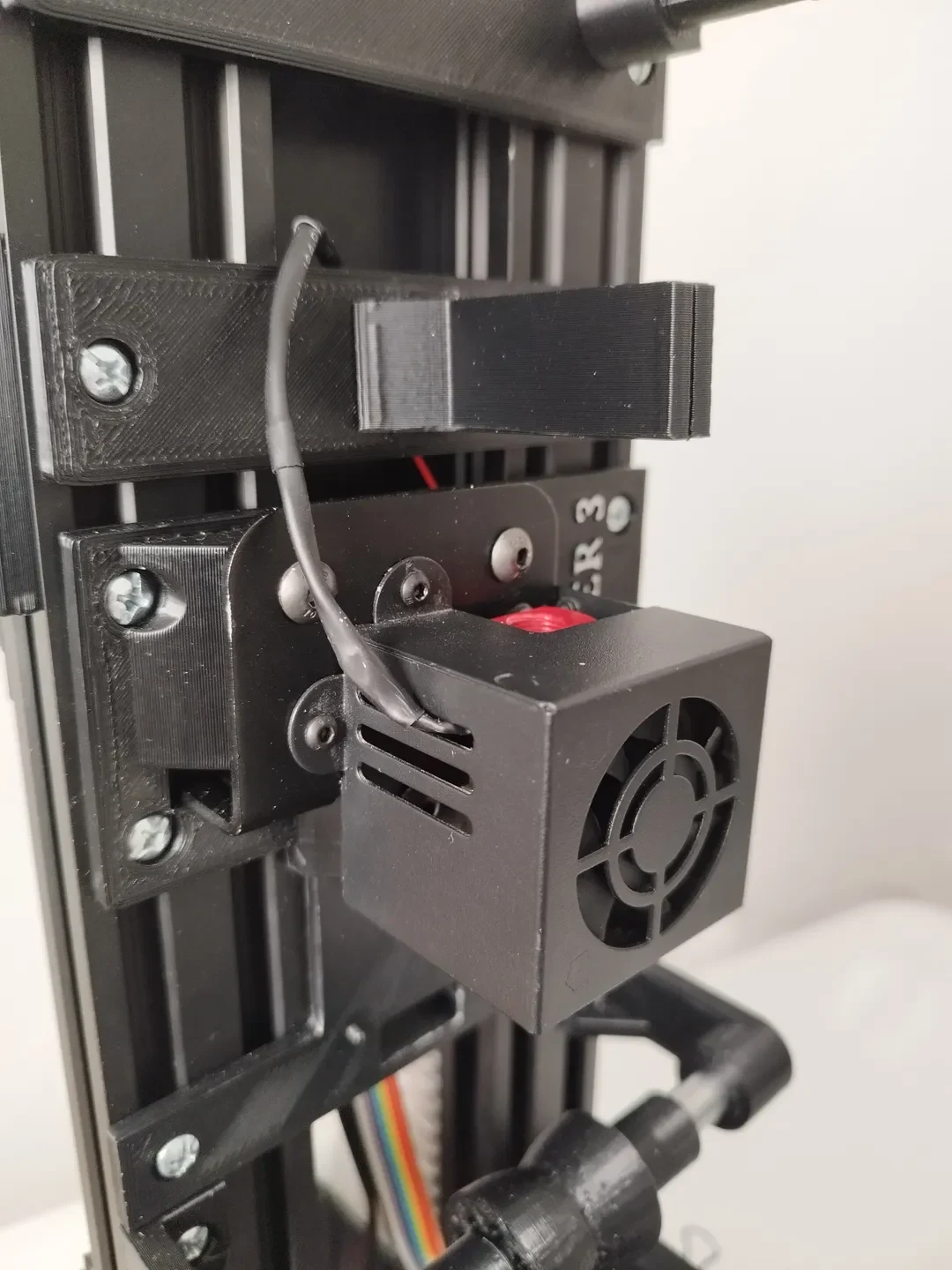

Вентиляторы охлаждения: Отрежьте двухконтактный разъем от сопла вентилятора охлаждения и припаяйте провода к вентилятору блока отопителя, как показано на фото. Таким обра��ом, вентиляторы будут перевернуты. Вентилятор, охлаждающий нить, всегда будет включен, а вентилятор, охлаждающий термоблок, можно включить вручную, установив охлаждающий вентилятор на 100 % в меню принтера. Это сделает охлаждение между бутылками очень быстрым.
Подключение двигателя: Для подключения двигателя используйте кабель оси Y, длина которого практически идеальна для этой цели.
Направляющая для резки с губкой для очистки от пыли: 25.02.2023 я добавил вариант направляющей для резки с губкой, позволяющей очищать отрезанную полосу от пыли и остатков. Отрежьте кусок губки так, чтобы он вошел в прорезь, а затем сделайте надрез по линии прохода. Направляющая снимается с задней панели.

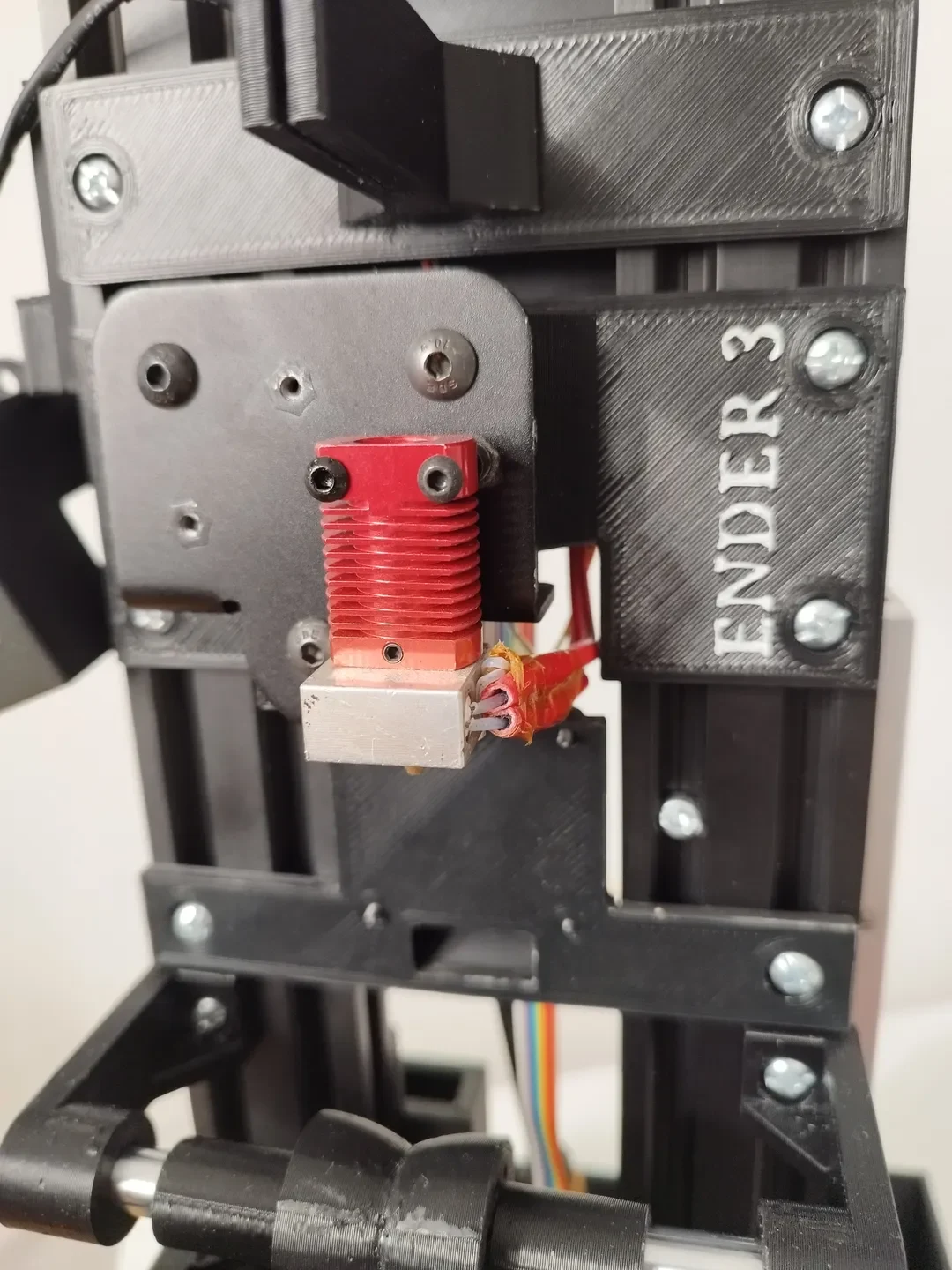

Я напечатал все из ABS (также отлично работает PETG) с соплом 0,6 мм и высотой слоя 0,3 мм, с 3 стенками/нижней/верхней поверхностью и заполнением 25%, кроме «Плиты нагревательного блока», которую необходимо печатать с заполнением 50% или более, чтобы избежать деформаций во время пултрузии. Как сказал JRT3D в своем проекте, для этой конкретной детали рекомендуются ABS, ASA или аналогичные материалы из-за высокой температуры, достигаемой металлической пластиной. Вы сможете распечатать все, используя 1 кг материала.
После завершения сборки распечатайте один из трех g-кодов, чтобы запустить вытягивание на желаемой скорости.
Здесь вы можете найти несколько полезных видео от JRT3D:
Если вам нужно соединить нити, попробуйте это: https://www.printables.com/it/model/358894-filament-welderjoiner-for-standard-4mm-ptfe-tube-1
Настройки принтера для этой нити: температура сопла 255-265 °C/стола 70-80 °C. Поток должен быть выше обычного. Перед началом печати выполните обычные калибровочные тесты.
Здесь презентация на итальянском языке (можно активировать
