Sovol SV06 Блок натяжителя оси X

Обновление от 24.12.23

Если я вам помог, оставьте отзыв, поставьте лайк или сердечко… народ… Я не загружаю для себя...

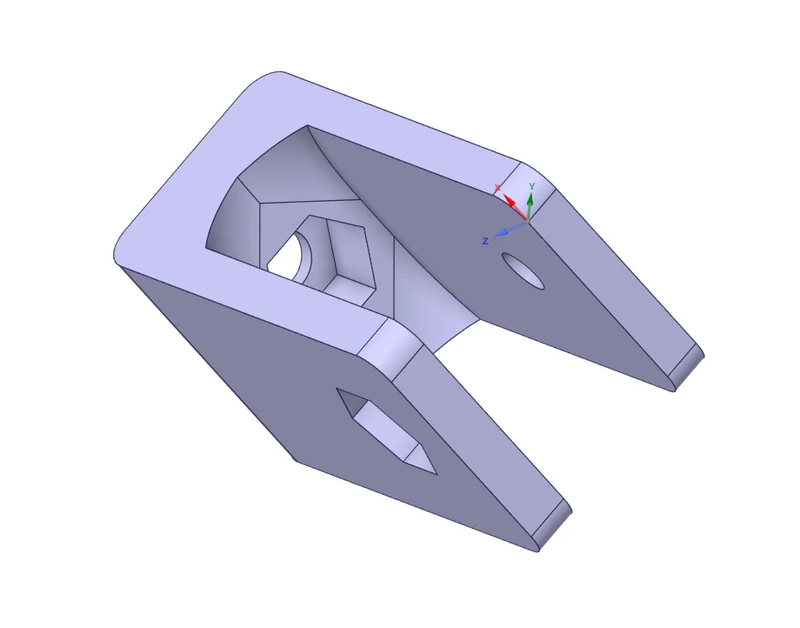

Я добавил свою новейшую версию блока с пошаговым файлом, который можно сделать по своему вкусу. Длинный вариант для тех, кто укоротил пояс, о чем я забыл упомянуть. Вы можете сделать ремикс на длинную версию или просто использовать оригинал, если хотите.

Поэтому, когда мой натяжитель оси X сломался, это, конечно же, произошло в середине важной печати. Утром меня ждала масштабная смена слоев и большой сюрприз.

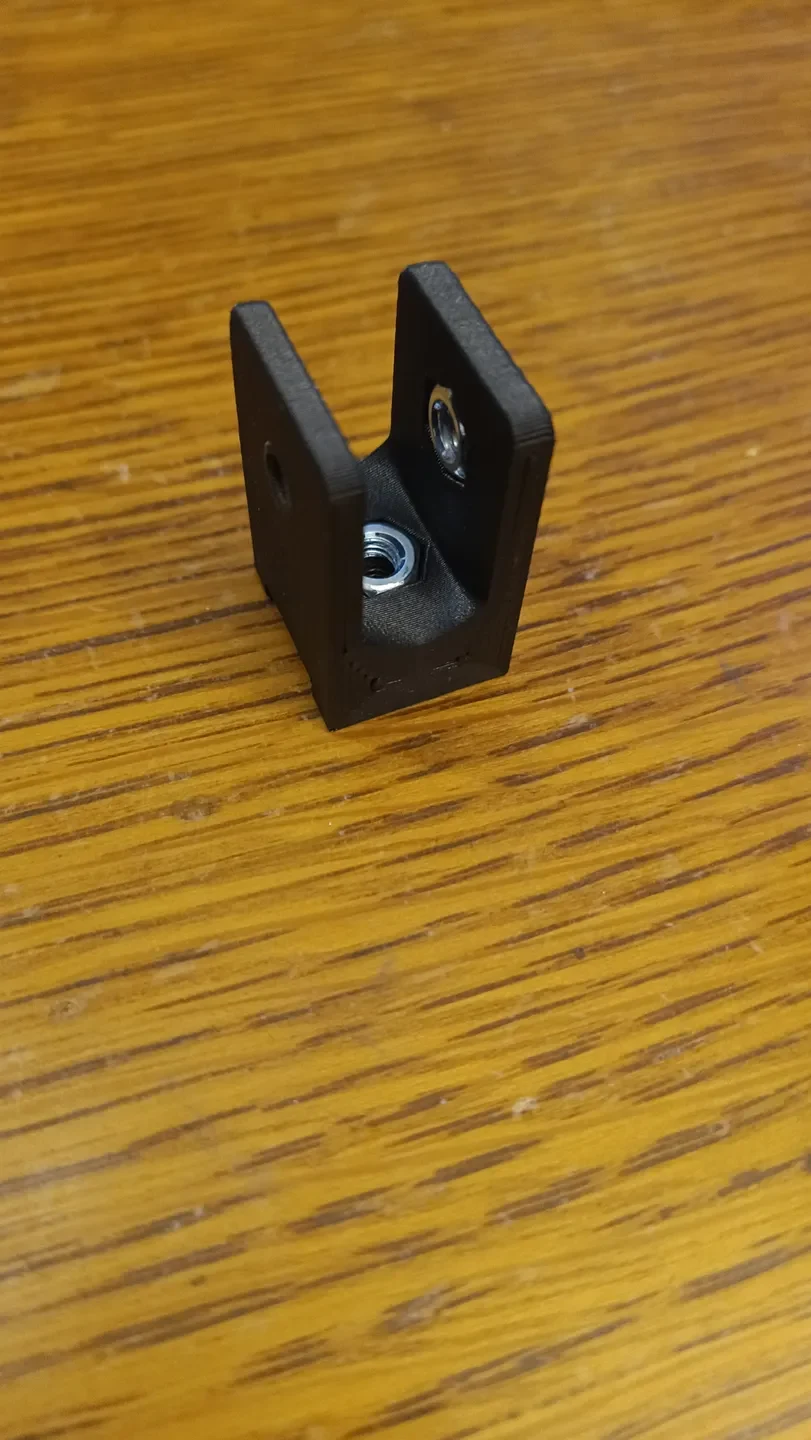

Я вытащил натяжитель, и это было очень плохо. Я сделал это, чтобы у меня была более сильная роль. Вместо запрессованных латунных вставок имеются отверстия для гаек М4. Стенки немного толще, а область перед шкивом удлинена, чтобы обеспечить большую прочность гайки М4.

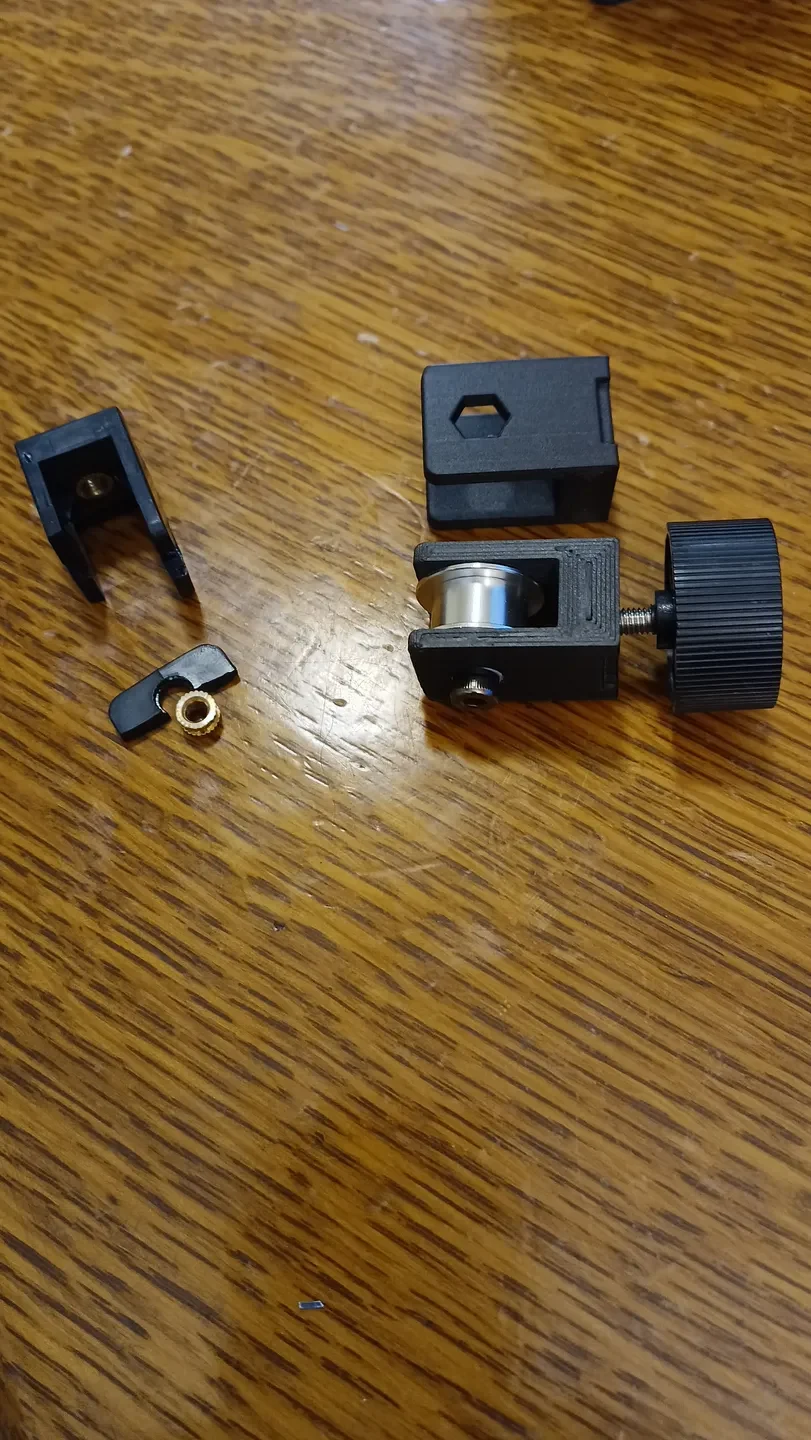

На фото две мои детали с оригинальным сломанным блоком. Шкив чуть туже прилегает, но вращается свободно. Не перетягивайте винт шкива.

Вам придется использовать ручку натяжителя, чтобы нарезать резьбу в каждом из двух отверстий для винтов, или сверло немного большего размера, если вы хотите, чтобы винт вошел. Убедитесь, что у вас твердая рука и глаз, чтобы следить за уровнем, если вы закручиваете винт вручную. Вы можете сначала продеть винт в гайку, если не хотите испортить выравнивание вручную. Я не уверен, что это разрезает нити в обратном порядке.

Понадобятся 2 гайки М4.

Распечатайте вдоль. Я использовал сопло Carbon Fiber ABS 0,6, высота слоя 0,2, 7 стенок по периметру, станину 253c 105c, 50 мм/с на ender 3 v2 neo. напечатано без корпуса, но с полями.

В комплект входит оригинальная версия, а также новая, более длинная версия, которая позволяет регулировать длину ремня, когда вам нужно его разрезать. Более длинная модель предназначена для тех, кому необходимо подрезать или подрезать ремень.
