SBFI (Smooth Beefy Front Idlers)

Прежде всего

Посетите репозиторий GitHub github.com/Radiotbo3d/SBFI.

Что это?

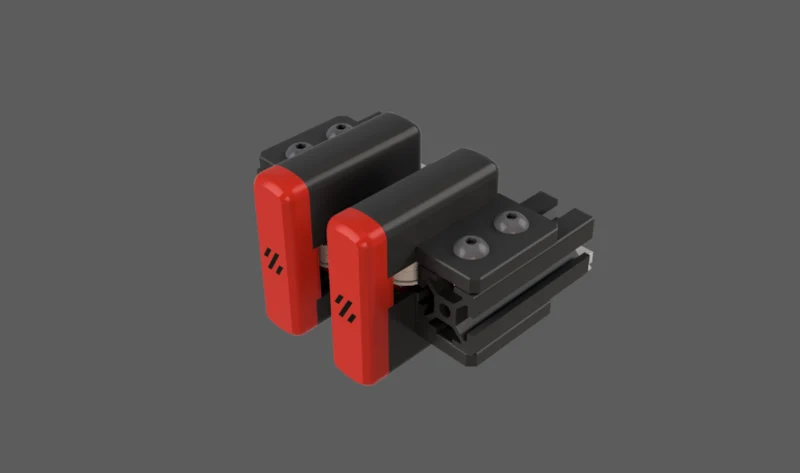

Это запасные передние натяжные ролики для «Воронов» (и машин на их базе). Этот дизайн доступен для Voron Trident и Voron 2.4.

Улучшения?

Это версия, переработанная/основанная на BFI. В моей версии есть несколько улучшений или вещей, которые я изменил в соответствии со своими потребностями.

Изменения:
Теперь они симметричны
Теперь у них есть магнитная крышка, поэтому вам больше не придется видеть эти винты.
Теперь у них изогнутые края вместо фасок (очень похоже на Ramalama2).
Еще кое-что, что вам нужно знать:

Все клипсы для з ремней на вороне 2.4 точно такие же, как на БФИ.

Внутренний держатель пакета подшипников точно такой же, как у BFI (поэтому, если у вас был BFI и вы хотите перейти на SBFI, вам не нужно перепечатывать эту часть)

На передние магнитные крышки можно напечатать с помощью MMU/AMS, или вы можете распечатать их как отдельные gcode, не снимая рабочую пластину после каждой печати, или вы можете просто напечатать их с негативом логотипа voron (один цвет).

спецификация

СБФИ для Ворон 2.4

(Это та же спецификация, что и у BFI, но вам также понадобятся 8 магнитов 6x3 мм (по 4 на натяжное колесо) «он также будет работать нормально с 4 магнитами (2 на натяжное колесо), но я все равно рекомендую вам использовать 8 магнитов»

Для версии 2.4 вам понадобится:

4 × М5 × 30 БХКС
4 шестигранных гайки M5
2 штифта диаметром 5 мм и длиной 18 мм.
2 × Т-образные гайки M3
2 × М3 × 16 БХКС

… плюс такая же установка стопы прокладок/подшипников для каждого натяжного ролика, что и у оригинальных передних натяжных роликов.

SBFI для Трайдента

(Это та же спецификация, что и у BFI, но вам также понадобится 8 магнитов 6x3 мм (по 4 на натяжное колесо) «он также будет нормально работать с 4 магнитами (2 на натяжное колесо), но я все равно рекомендую вам использовать 8 магнитов» (за исключением того, что вам нужно заменить M5x40 SHCS на M5x40 BHCS)

Для Трайдента вам понадобится:

4× М5×40 БХКС
4 шестигранных гайки M5
2 штифта диаметром 5 мм и длиной 18 мм.

… плюс такая же установка стопы прокладок/подшипников для каждого натяжного ролика, что и у оригинальных пе��едних натяжных роликов.

Вклад

Хочу поблагодарить всех, кто помогал в развитии этого проекта.

@clee (Оригинальный BFI)
@Ramalama2 (Дизайн с изогнутыми краями)
@Shaly (предложения по улучшению и тестирование)
@TheVoronModder (предложения по улучшению) (посмотрите его «Коренастые бездельники из альпаки»)
@Micky (предложение с изогнутыми краями)

И если у кого-то есть какие-либо предложения по улучшению дизайна или, может быть, какие-то интересные функции, которые я мог бы добавить, не стесняйтесь сообщать мне.

Вы можете связаться со мной через Github или через Discord «radiotbo» (я, вероятно, отвечу вам быстрее через discord)
