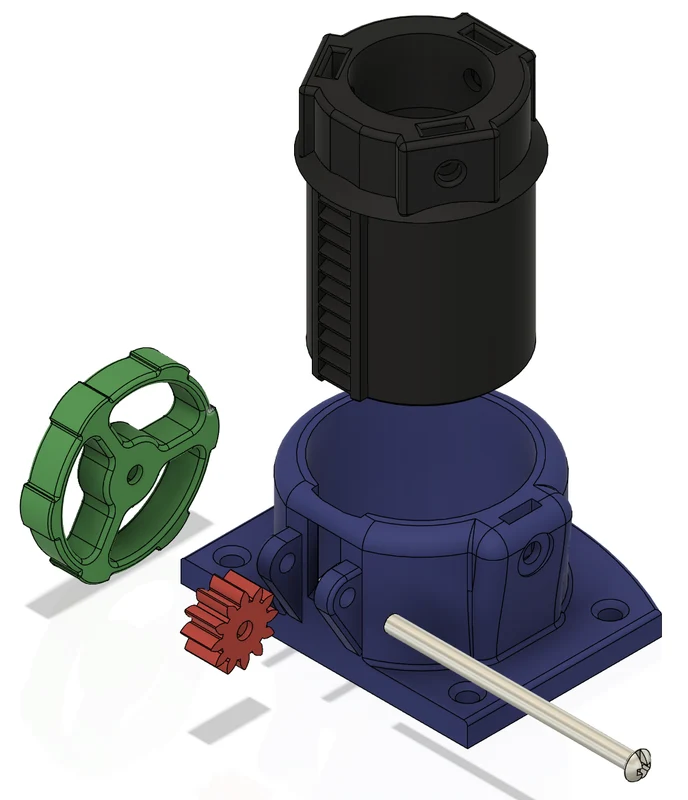

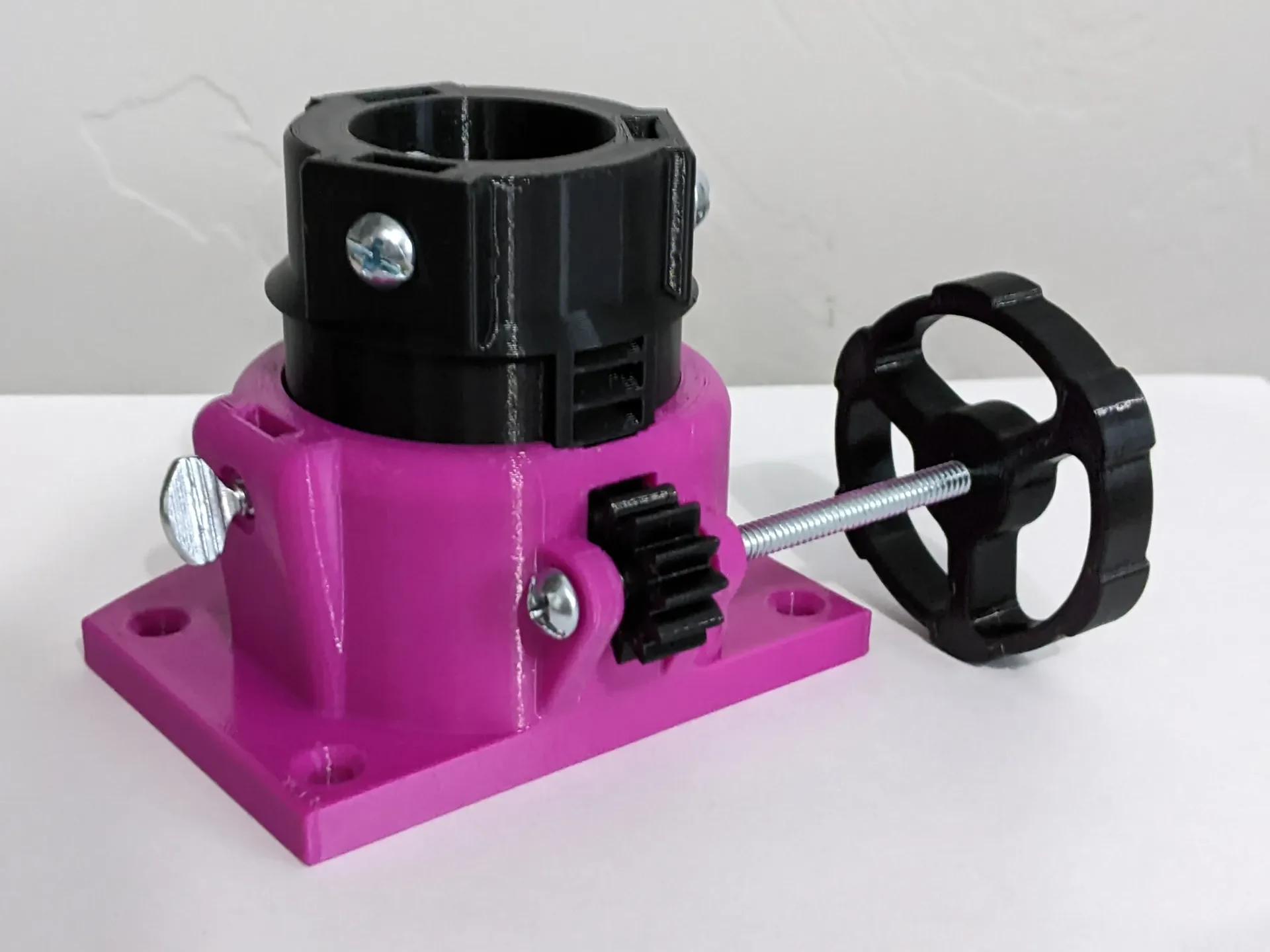

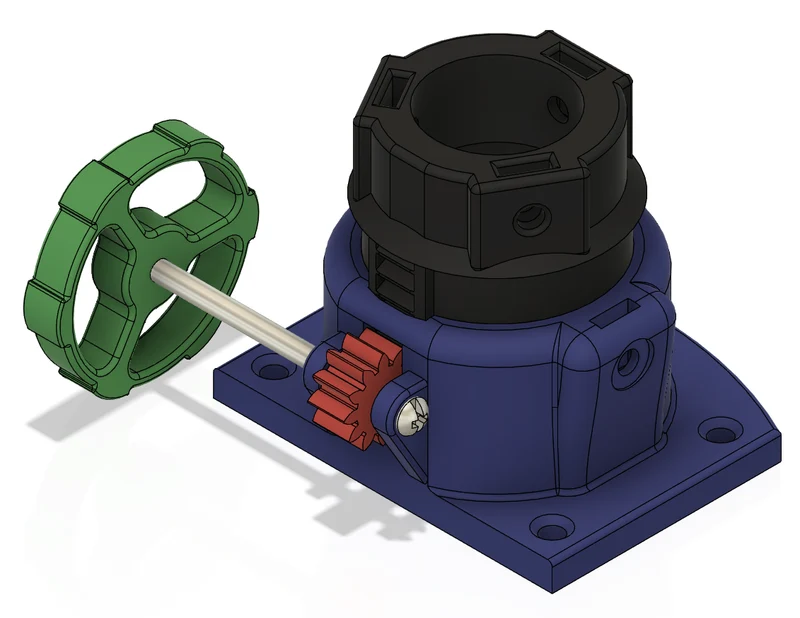

Простой реечный фокусер для телескопа Хэдли........

Обновления!

Реорганизован список деталей для ясности.

О

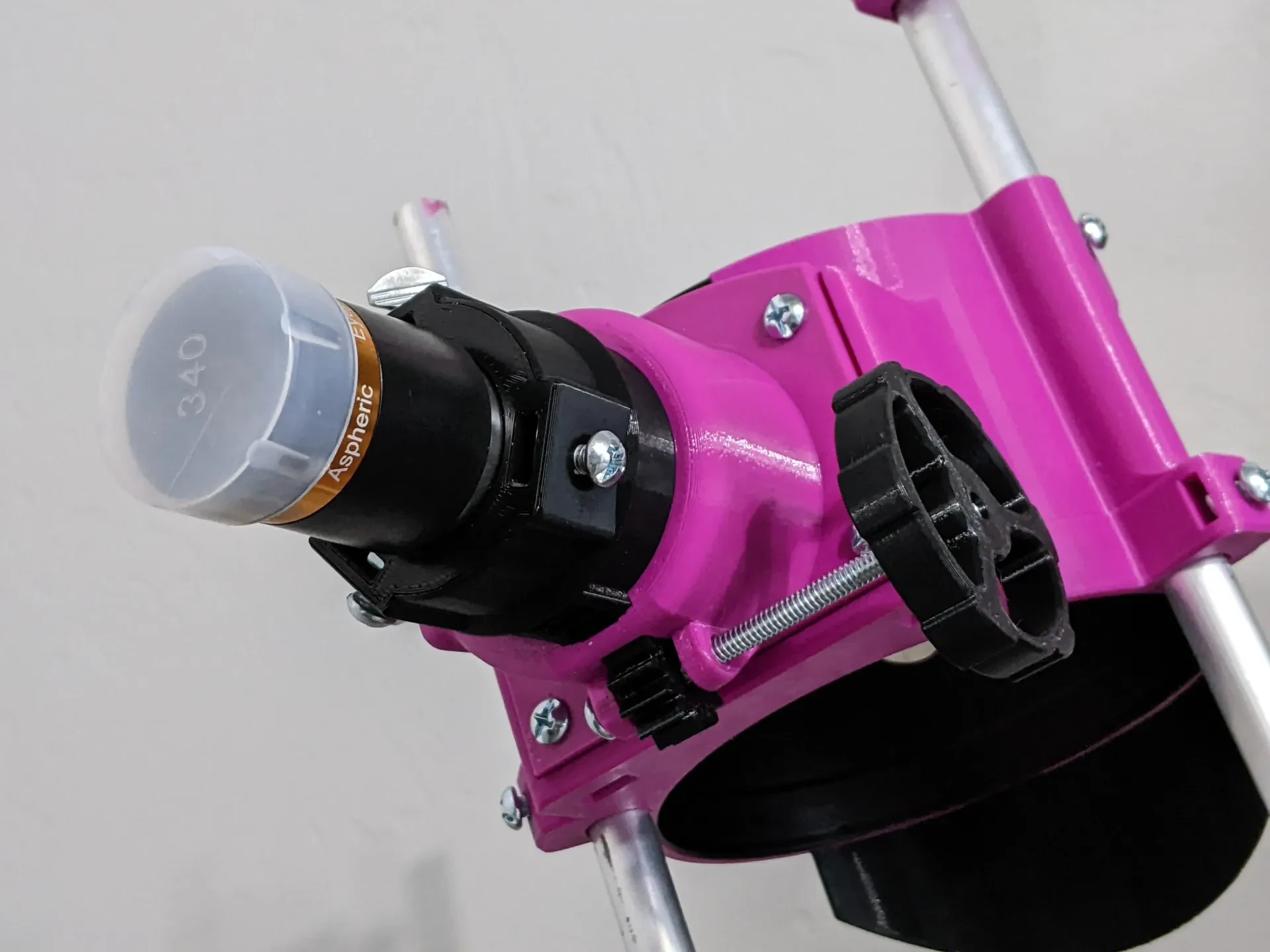

Потратив некоторое время на попытки использовать камеру телескопа с замечательным телескопом Hadley от Maff, я решил, что мне нужен невращающийся фокусер. Вместо того, чтобы ждать, я решил, что набросаю его сам и тоже поделюсь им. Я подражал языку дизайна спирального фокусера Маффа, гарантировал его совместимость без модификаций с телескопом Хэдли и спроектировал его на основе аналогичного оборудования. Если вы уже построили телескоп, вы можете построить и его.

Несмотря на то, что он сильно отличается от Helical Focuser, я назвал его ремиксом из-за прямого вдохновения и очевидного сходства.

Примечания

Подходит для окуляра диаметром 1,25 дюйма. Для полного перемещения фокусера внутрь или наружу требуется всего лишь ¾ полного оборота ручки.

Из-за ориентации печати и того факта, что я позволяю деталям соприкасаться друг с другом, внутренний фокусер будет цепляться за внешний из-за линий слоев. Сразу после принтера движение будет грубым, но после некоторой шлифовки оно может стать довольно плавным. Для решения этой проблемы есть два разных набора деталей: свободная посадка и плотная посадка.

Теперь вы можете выбрать размер регулировочного колеса, который лучше всего подходит для вас. См. Размеры регулировочных ручек.

Если вы нагрузите на него достаточный вес, вы можете заблокировать внутренний цилиндр, препятствуя движению, если вы не поддержите его чем-то другим. Это происходит с моей беззеркальной камерой (~500 г), и другие пользователи также сообщали об этом. Это касается обеих версий, но плотная посадка может выдержать большее усилие перед закреплением.

Печать

Чтобы построить это, вам нужно всего лишь распечатать одну из каждой части. Они уже должны быть в правильной ориентации для печати и не нуждаются в опорах. Вы можете использовать заполнение 15 % (за исключением шестерни, значение которой должно составлять 100 %) и высоту слоя 0,20 мм или меньше. Я использовал сопло 0,4 мм.

Свободный крой: печать файлов из папок «Базовый» и «Свободный крой». Это самая свободная и простая в сборке версия. Для крепления ручки и шестерни к оси используются контргайки, а между внутренней и внешней частями имеется щадящий зазор. Он может работать с более легкими насадками, такими как окуляры, и требует лишь небольшой шлифовки. Приостановите ручку и шестерню одновременно на одном и том же отпечатке, прежде чем шестиугольное отверстие закроется, и вставьте контргайку в оба. Его размер соответствует гайке высотой не более ~6,2 мм.

Плотное прилегание: печать файлов из папок Base и Tight Fit. Это самая трудная и немного более сложная версия, хотя все же вполне доступная. Для крепления ручки и шестерни к оси используются установочные винты. Эта версия требует изрядной шлифовки, но при правильном выборе разме��а она становится самой гладкой и надежной и выдерживает немного большее усилие. Однако эта версия обеспечивает гораздо большее сопротивление и, по сути, требует использования установочного винта, чтобы соединить все вместе. Специальных инструкций по печати нет, но перед шлифовкой, вероятно, потребуется посадка с натягом.

В любой версии вы также можете изменить ориентацию фокусера, отразив внешнюю часть при нарезке. Я бы порекомендовал текущую ориентацию для лучшего зазора вокруг ручки после установки.

Аппаратное обеспечение

Свободный крой
1 крепежный винт #10-24 x 3 дюйма 1 металлический стержень 3/16 x 3 дюйма
2 контргайки #10-24 2 установочных винта M4 x 5 мм
2 крепежных винта #10-24 x ½ дюйма
2 винта с накатанной головкой #10-24 x ½ дюйма
4 гайки №10-24

Почти все крепежи такие же, как и при сборке телескопа, за исключением 3-дюймового крепежного винта. Если вы уже собрали телескоп, то, вероятно, большинство из них у вас уже есть.

Здание

Выполните постобработку внутренней и внешней частей фокусера, убедившись, что они могут свободно перемещаться. Сосредоточьте свое шлифование на границе межд�� внешней и внутренней частями. Вы также должны убедиться, что ваш 3-дюймовый винт/ось может свободно вращаться в отверстиях в нижней части внешнего фокусера. После этого отложите внутренний фокусер в сторону до последних шагов.

Решите, где вы хотите, чтобы была ручка. Я бы рекомендовал держать его напротив винта с накатанной головкой, используемого для фиксации фокусера.

Свободная посадка: выкрутив 3-дюймовый винт, удерживайте шестерню на месте.
