Sculpfun S9 Быстросменная насадка для подачи воздуха (ул...

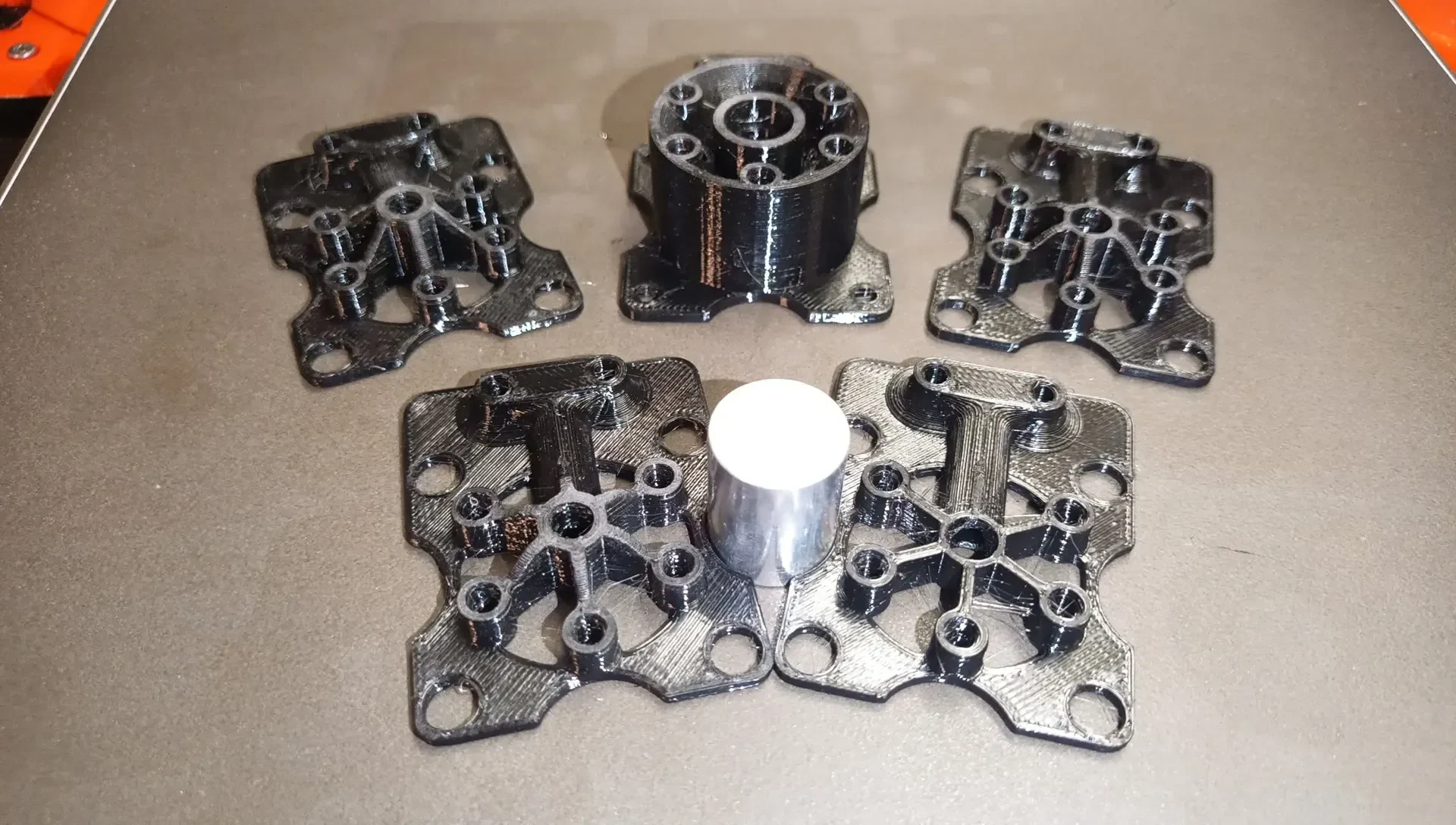

улучшенная версия

[небольшое обновление: добавлена новая версия с 3 вырезами для большего количества мест для размещения калибровочного блока.

Отказ от ответственности: я не знаю, достаточно ли прочны нижние части сопла, поскольку материал убирается. Также вы можете просто использовать новую фиксированную часть, использовать эти вырезы для калибровочного блока и после калибровки просто надеть насадку без вырезов)]

Мне очень нравится моя старая пневматическая форсунка E3D. Но иногда лучше не располагать насадку близко к объекту. Для резки насадка E3D хороша, но для гравировки не очень. Поскольку мне не хочется постоянно закручивать и откручивать, я решил попробовать сделать насадку, которую можно быстро менять.

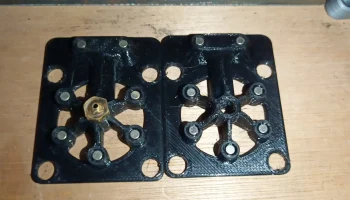

Поэтому я сменил свою старую модель. Я сделал туннели для магнитов. С использованием 7 магнитов на каждой части (в фиксированном корпусе их 7, в каждой сменной насадке тоже 7).

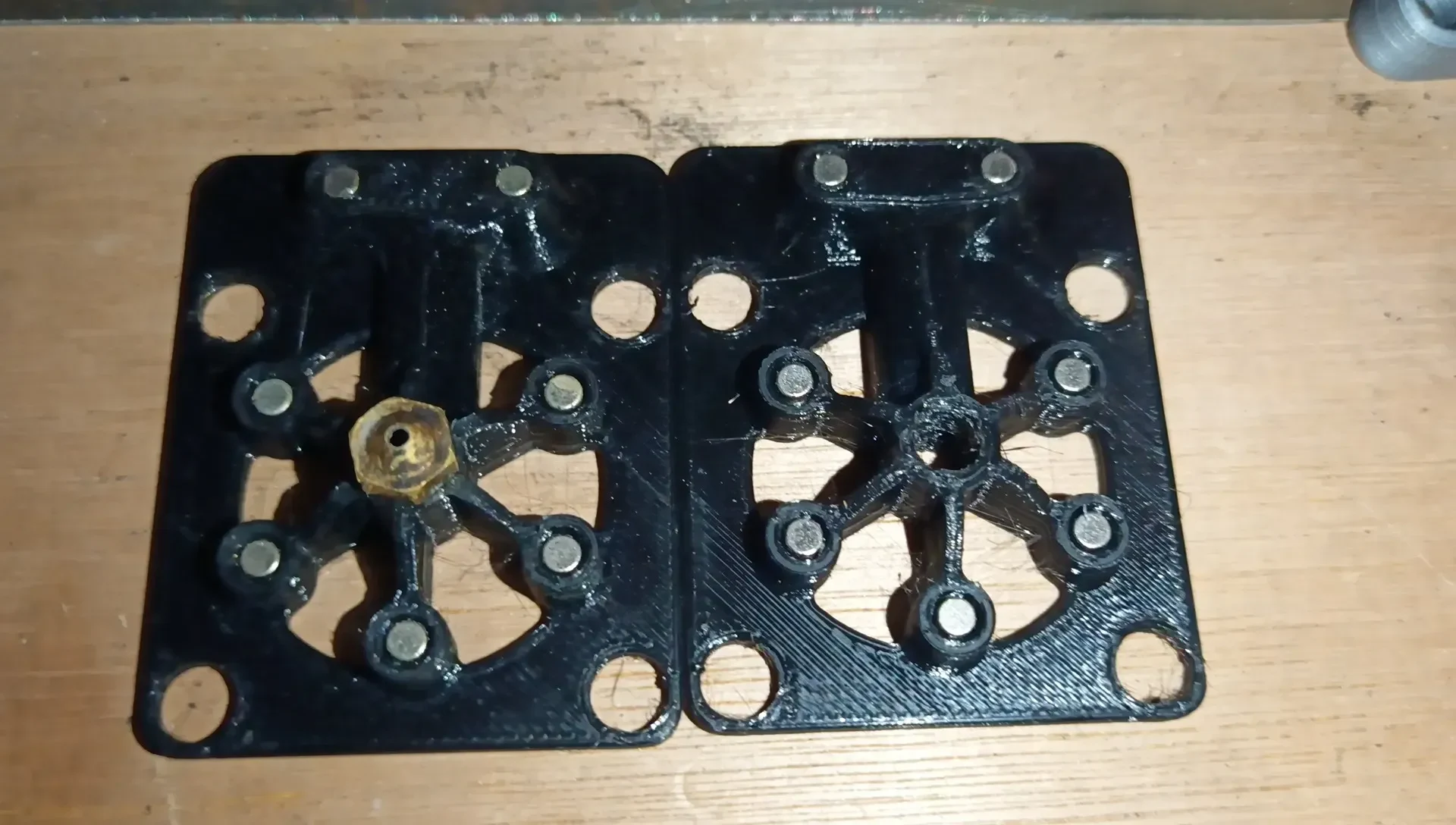

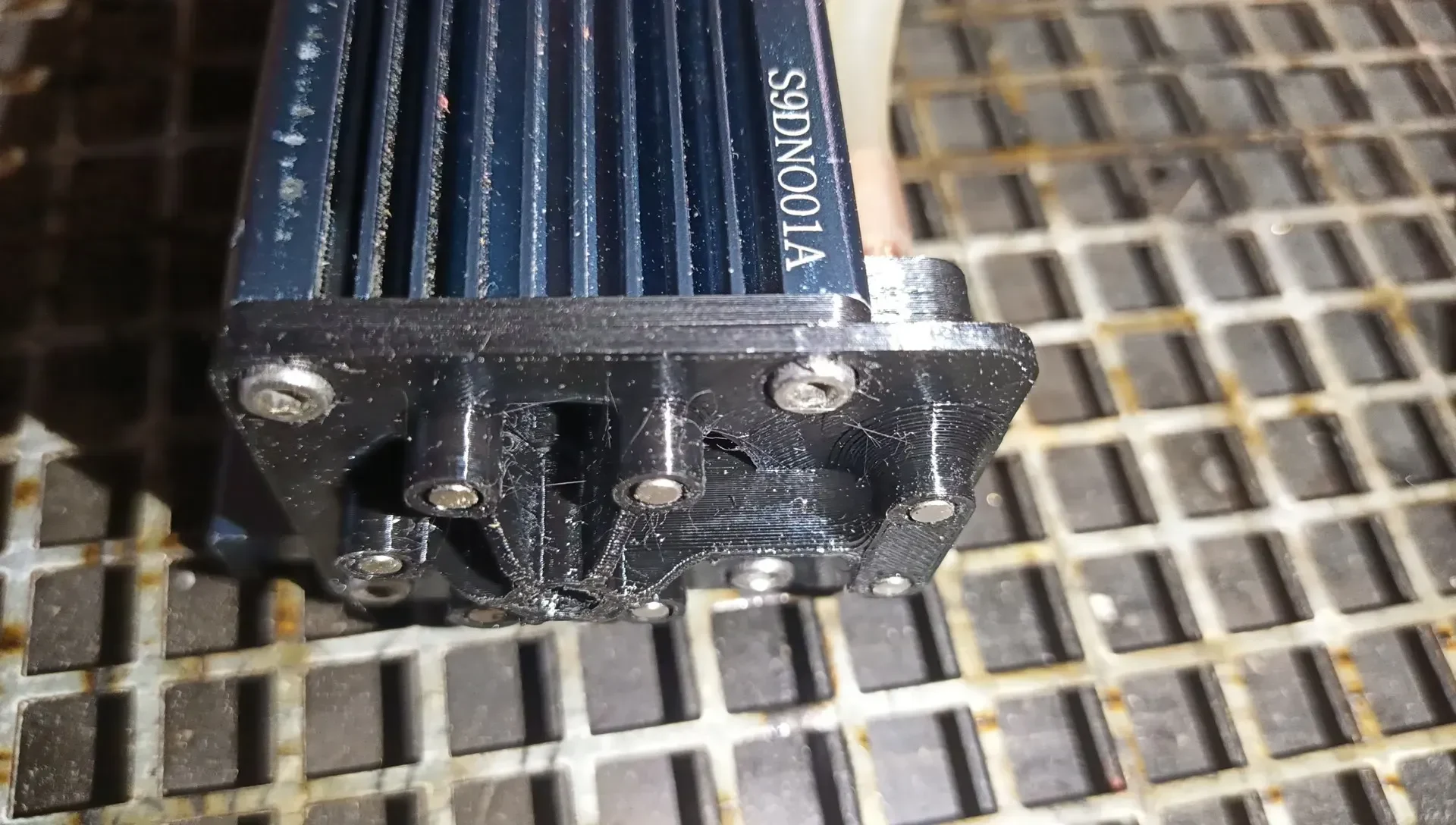

Вставьте магниты (неодимовые стержни диаметром 3 мм и длиной 6 мм) в туннели.

В зависимости от допусков печати вам, возможно, придется просверлить отверстия немного шире или использовать клей, чтобы удерживать магниты в отверстиях.

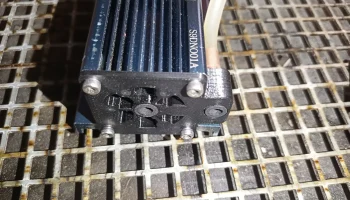

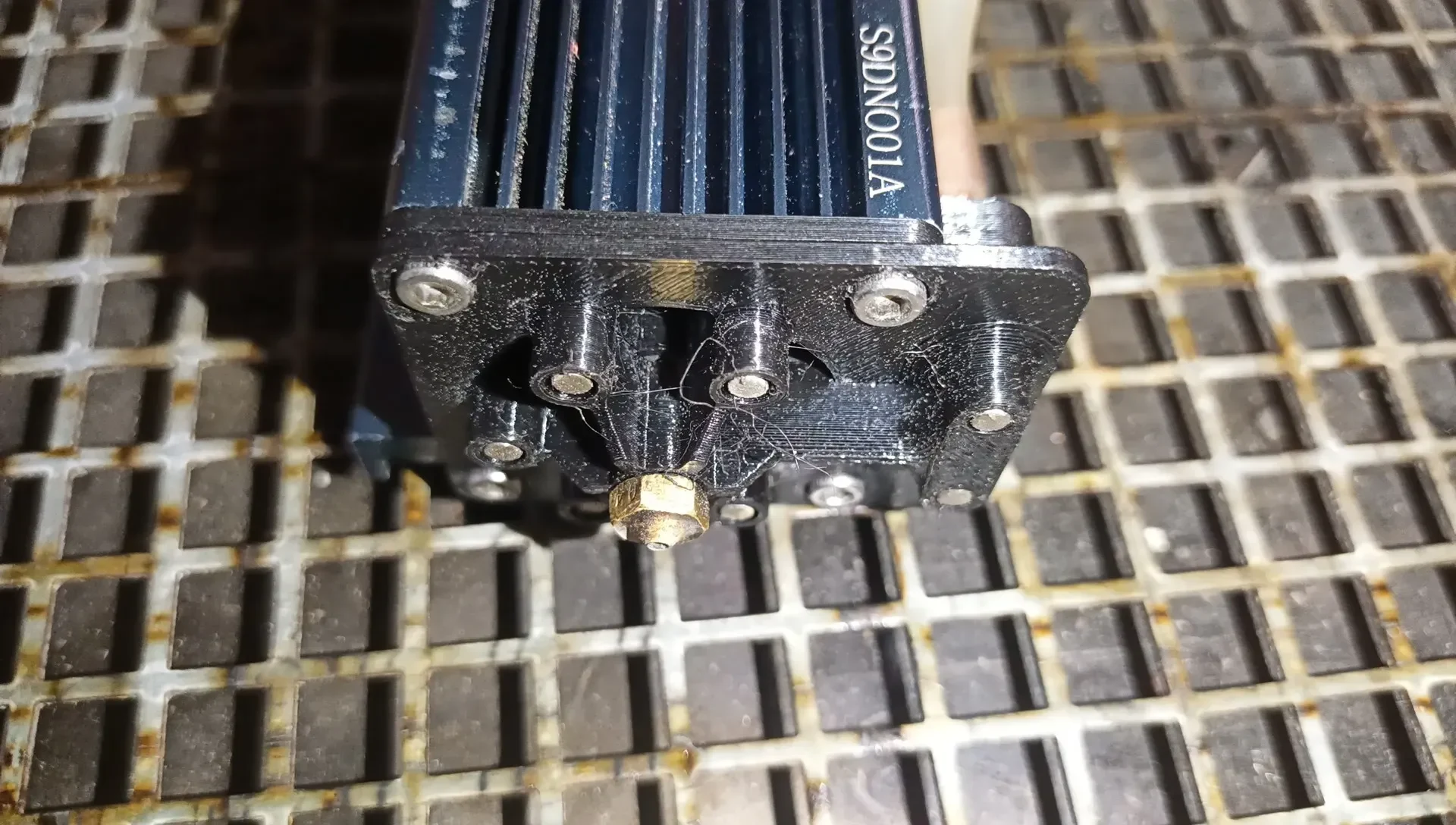

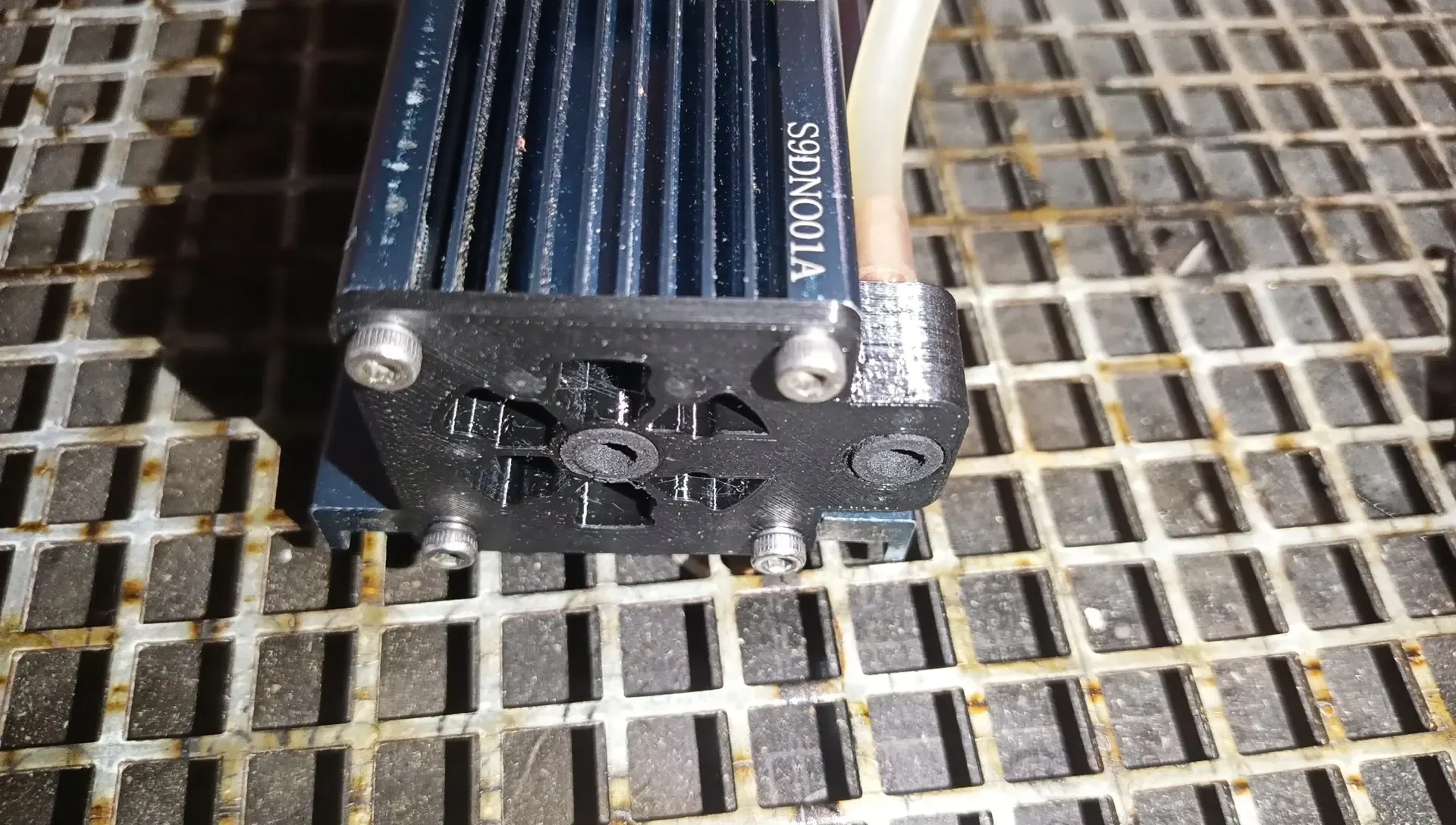

Просто привинтите фиксированный основной корпус к лазерной головке. Трубку пневмоусилителя также можно оставить на месте. Просто снимите нижнюю сменную часть насадки и установите другую. Вот так просто.

Чтобы предотвратить утечку воздуха через зазоры, я использовал пенопласт «закрытый cel» толщиной 5 мм. С помощью лазера я вырезал несколько колец и вставил их в отверстия, которые должны быть «герметичными».

Отверстия немного менее глубоки, чем толщина пенопласта 5 мм, поэтому магниты сжимают пенопласт, создавая «герметичное» соединение. Это моя третья версия, но и последняя. Эта шт��ка работает как сумасшедшая

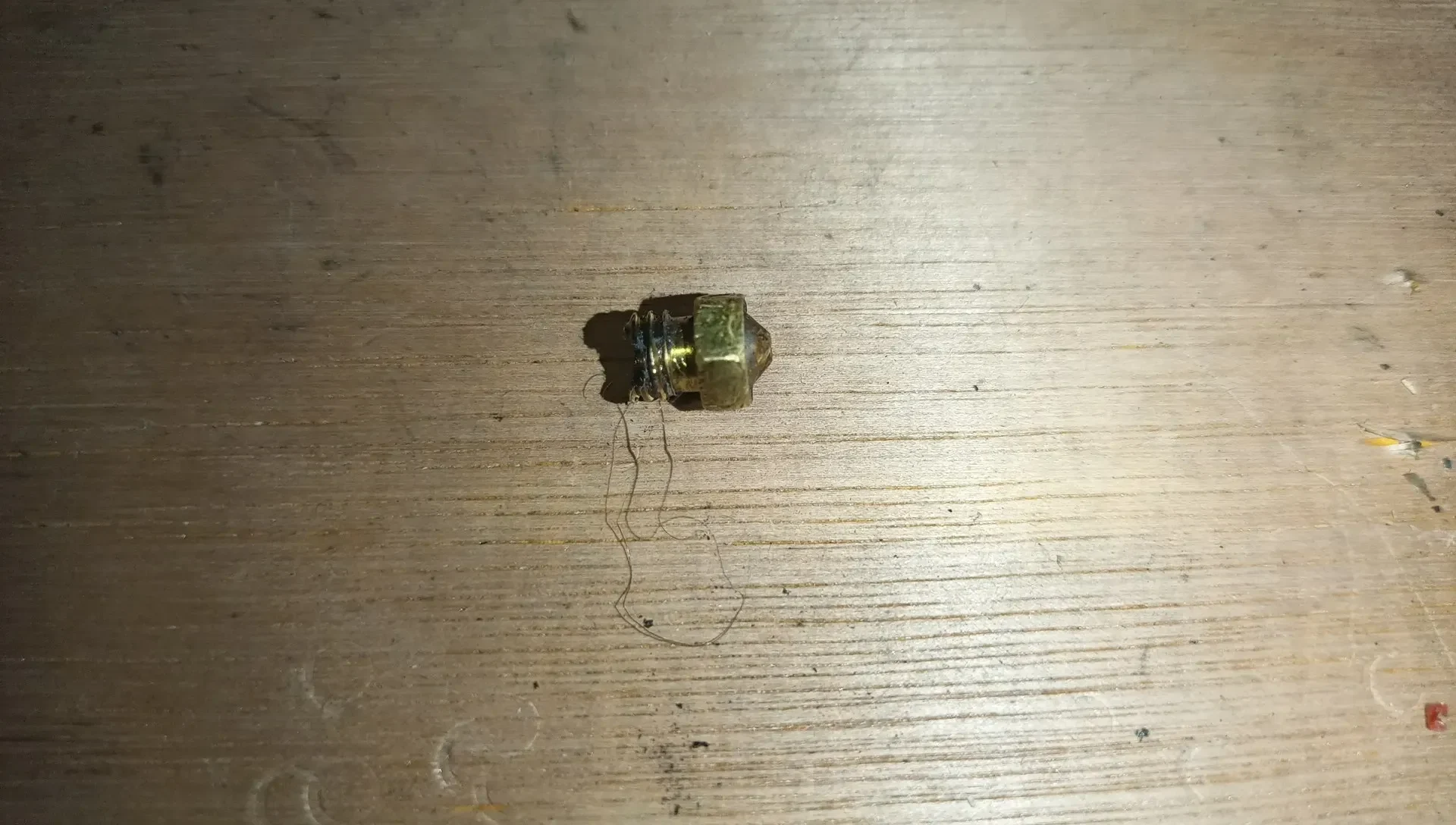

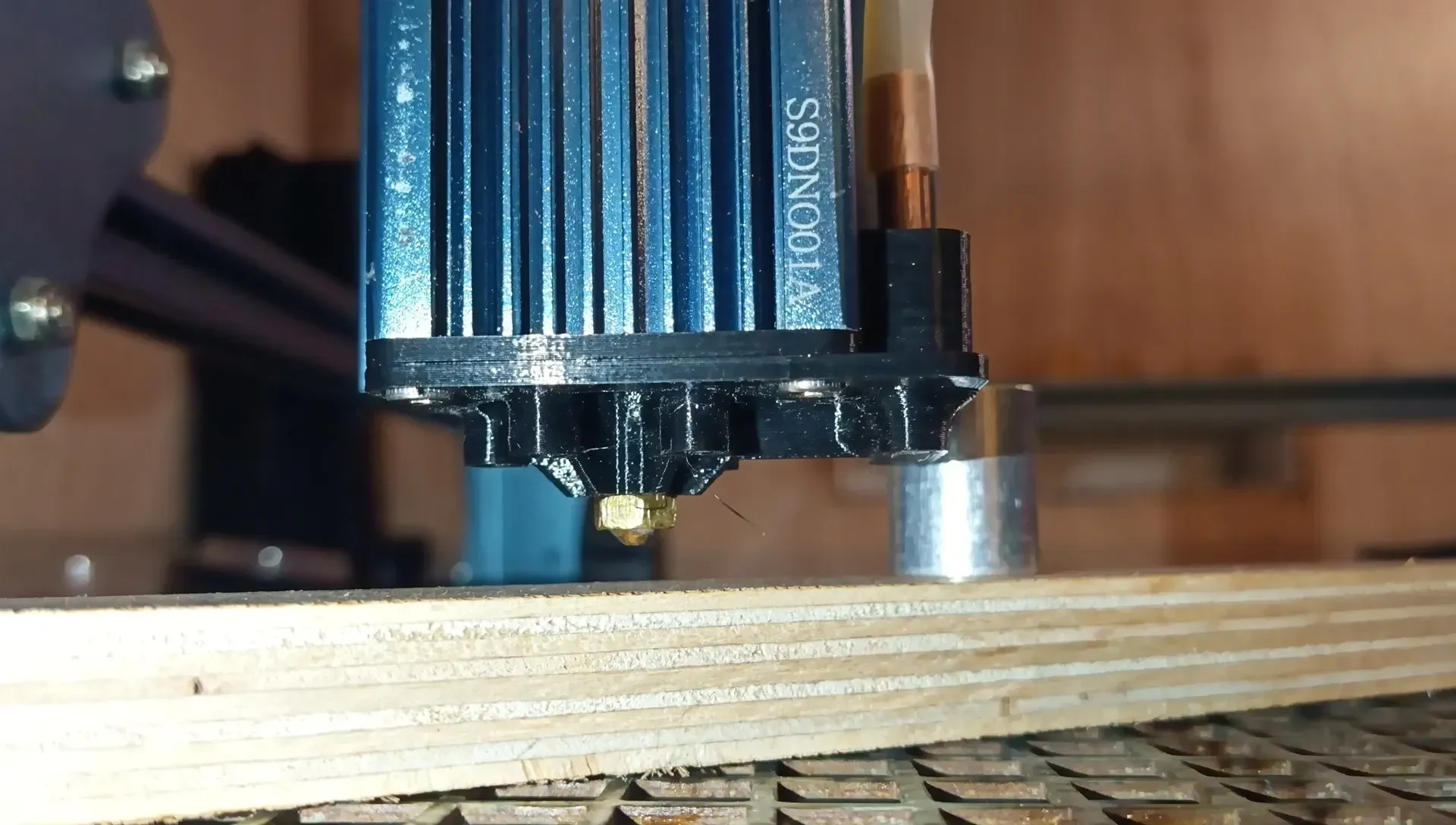

Сейчас у меня есть 2 сопла: 1 открытое с отверстием диаметром 5,5 мм вокруг лазерного луча. Также у меня есть еще одна насадка E3D, просверленная до диаметра 1,5 мм. Чтобы создать расстояние 4 мм между кончиком сопла и объектом, который нужно вырезать/гравировать, я отрезал часть резьбы со стороны E3D, иначе E3D заблокировал бы отверстие для воздуха, поступающего в сопло. Если вы используете сопло E3D оригинальной длины, вы можете привинтить его на место, сохраняя расстояние 1 мм между объектом, который нужно гравировать/вырезать, и кончиком сопла.

[небольшое обновление]
Когда подача воздуха не требуется (но насос работает, чтобы пары не попадали в объектив), я использую открытое сопло. Когда мне действительно нужна подача воздуха, мне лучше всего подойдет насадка E3D с просверленным отверстием диаметром 2 мм. В этом случае я использую версию с соплом на высоте около 3 мм над поверхностью.
[/небольшое обновление]

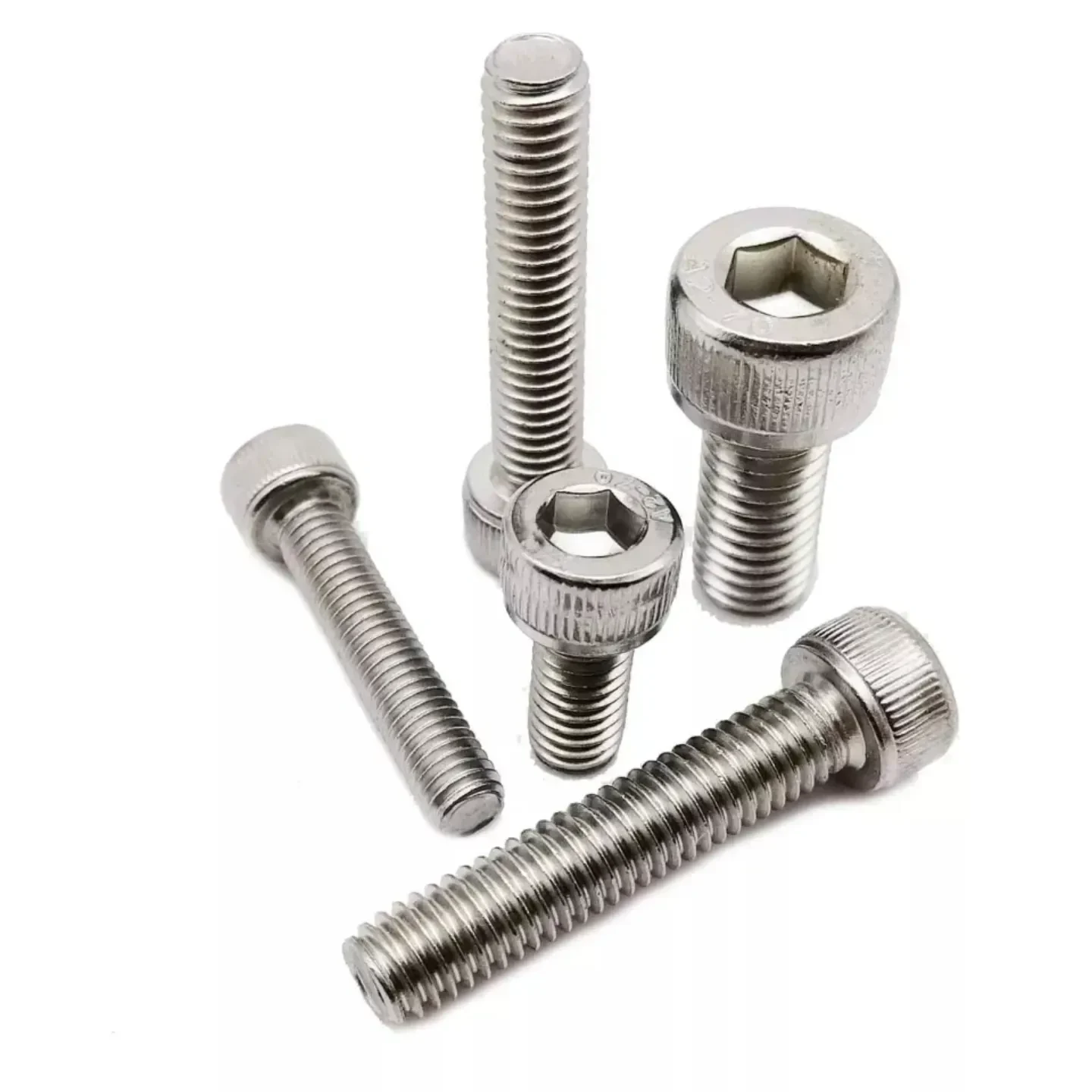

Используемые винты: RVS M3 x 10 мм. Шестигранный экран для ракеты.

Я добавил 2 защитных кольца. Используйте винты изнутри через отверстия. Головки винтов будут притягиваться магнитами насадки.

Спасибо, зайдите на https://www.printables.com/social/110635-kkolodziejczak/about. Его отзывы используются для изменения/улучшения моей модели.

Используемый насос:

Внутренний воздушный насос UBBINK Air 200https://www.hornbach.nl/shop/UBBINK-Air-200-Indoor-luchtpomp/3841160/artikel.html

Лазерный подбор насадки и быстрая смена на другую насадку:

Подача воздуха с обдувом E3D диаметром 1,5 мм в воде:

12 мм дерево:

Вырезание пенопластовых колец для предотвращения утечки воздуха:
