Шарнирный замок (с ножками) для складной клавиатуры Prot...

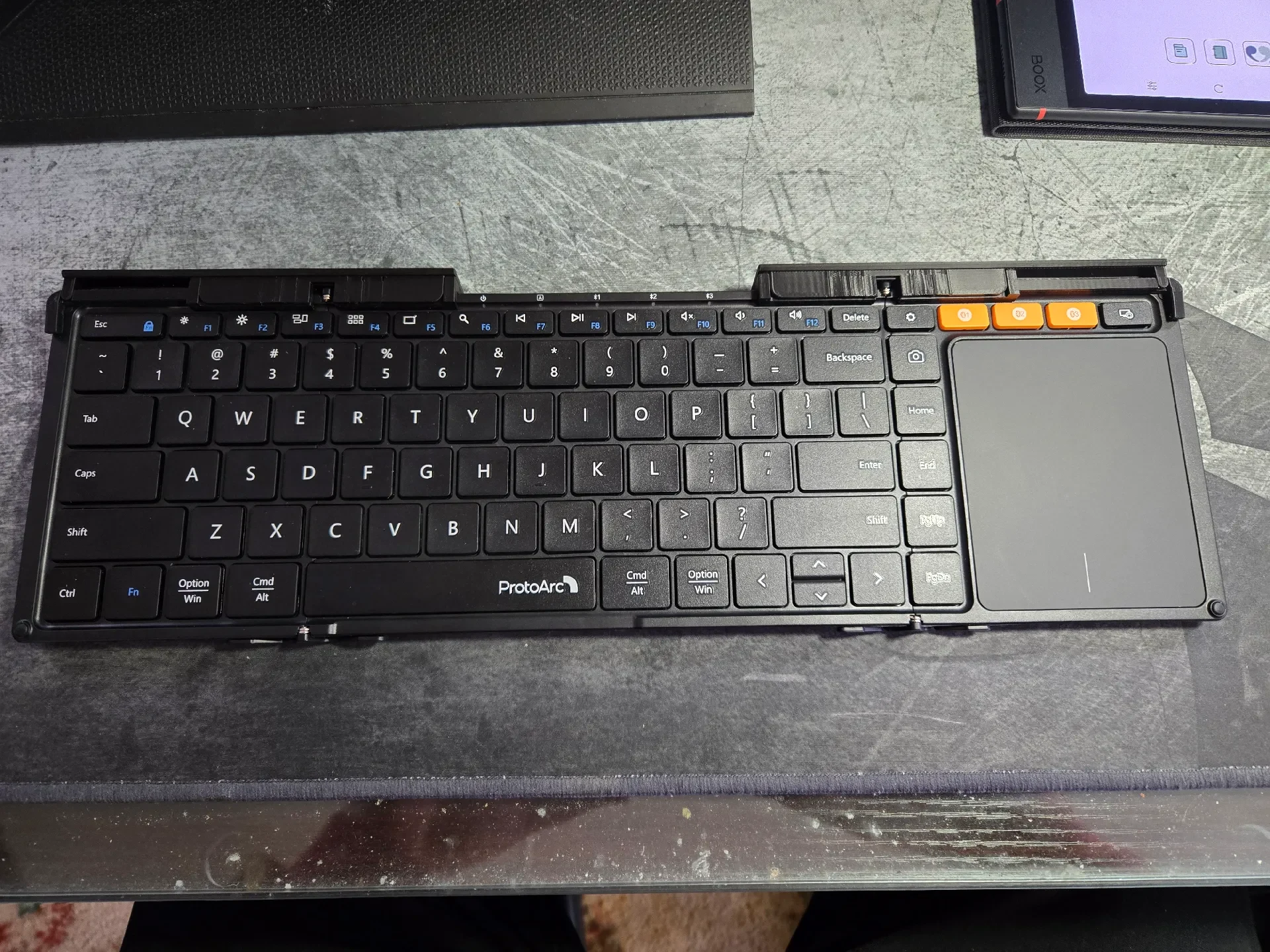

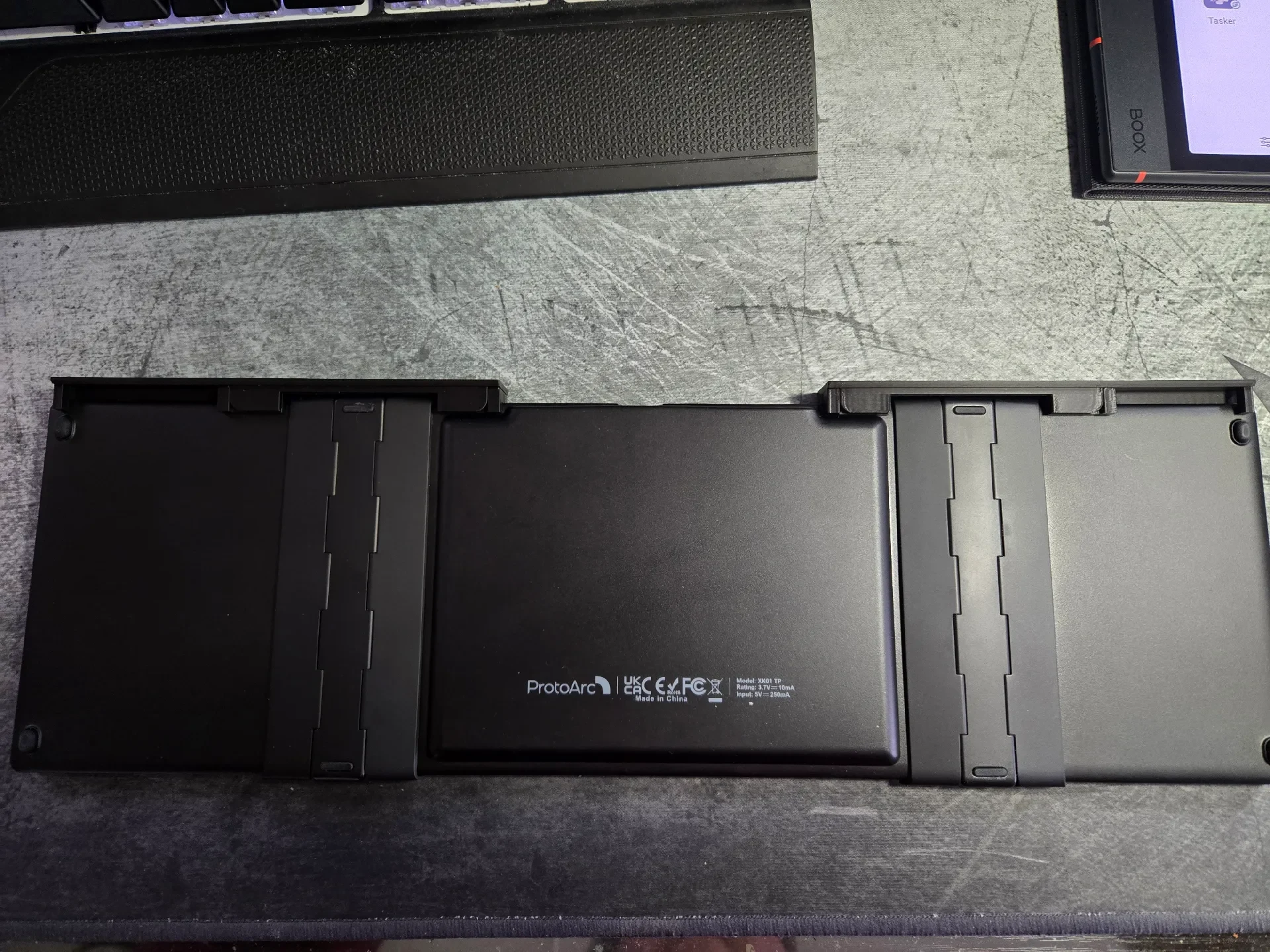

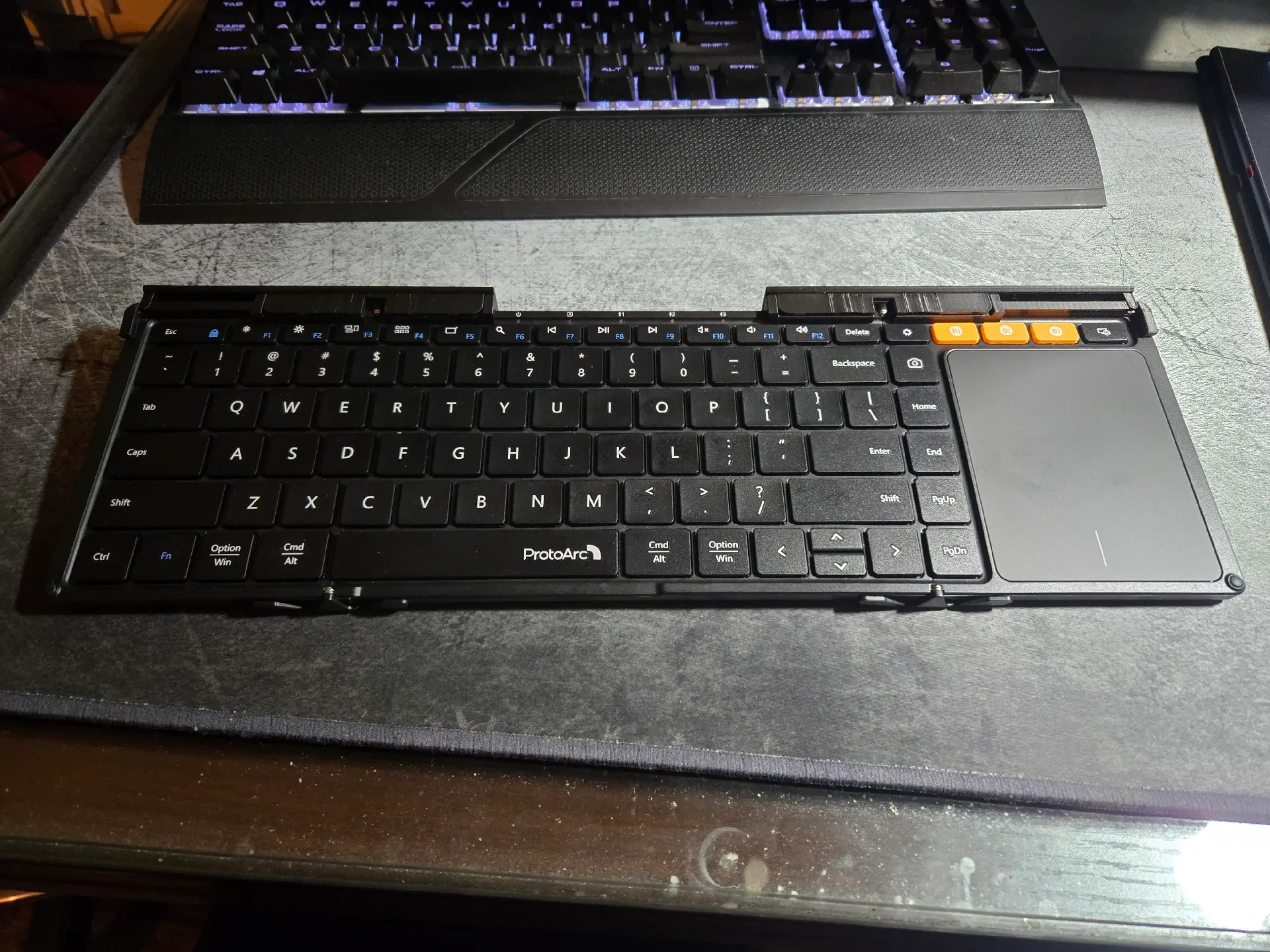

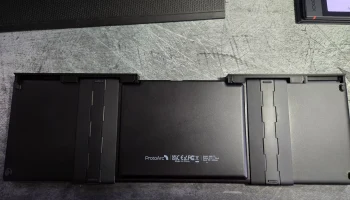

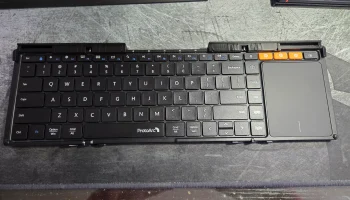

Это клипы для складной клавиатуры ProtoArc XK01-TP. Эта концепция, вероятно, будет работать для всех тройных клавиатур ProtoArc, но длину рычагов, вероятно, придется отрегулировать. Я включил файлы .step, чтобы вы могли их модифицировать. Если вам нужна моя помощь в настройке длины или файлы модели в другом формате, просто отправьте мне сообщение.

Допуски очень жесткие, поэтому предлагаю печатать с высотой слоя 0,1 на хорошо настроенном принтере.

Вам нужно будет везде включить опоры для двух внутренних частей.

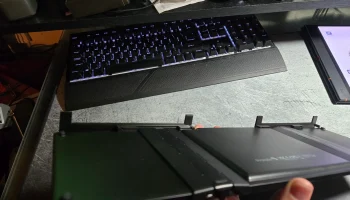

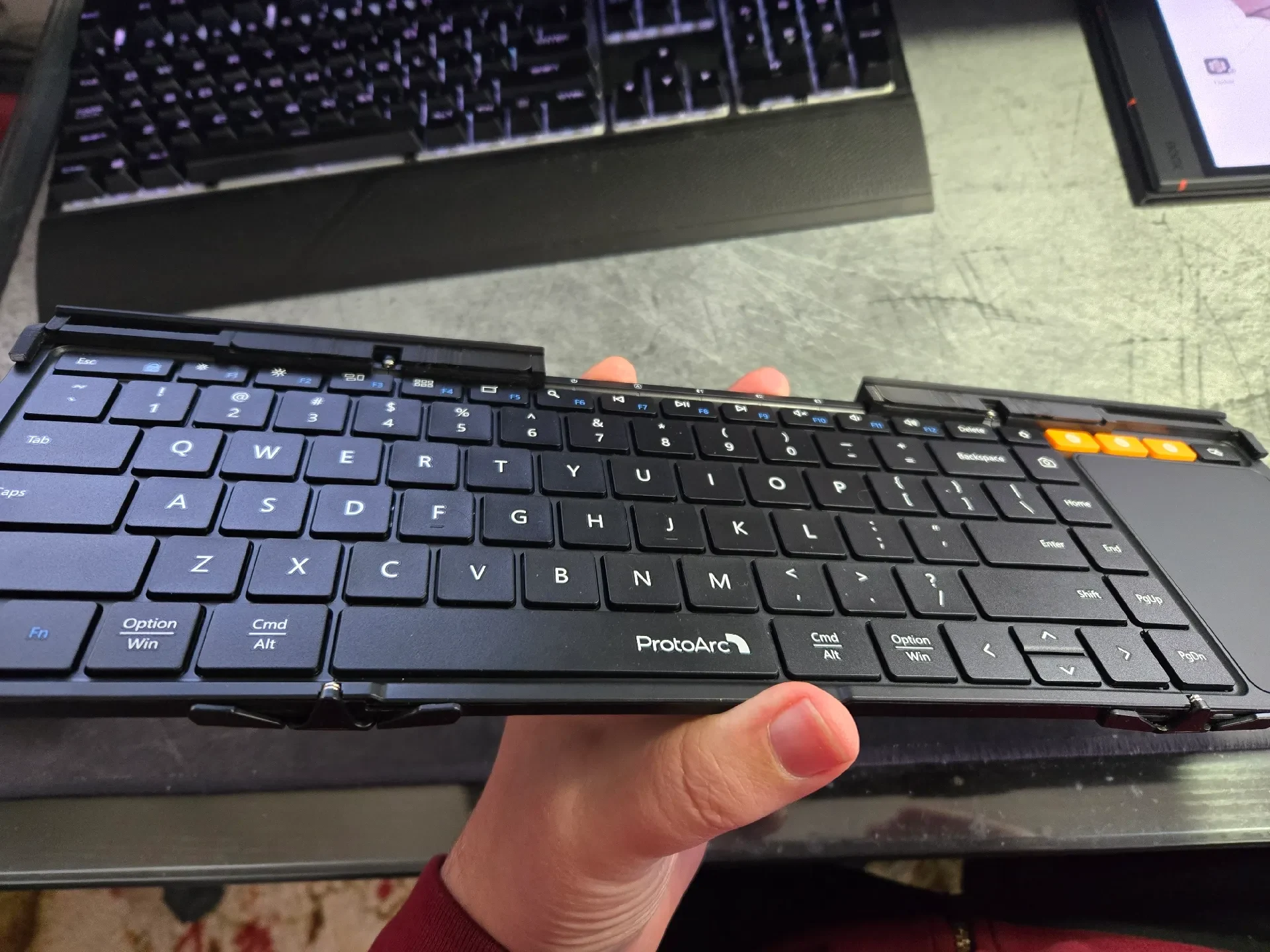

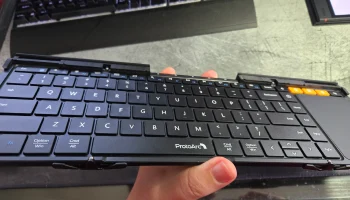

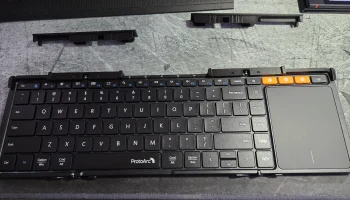

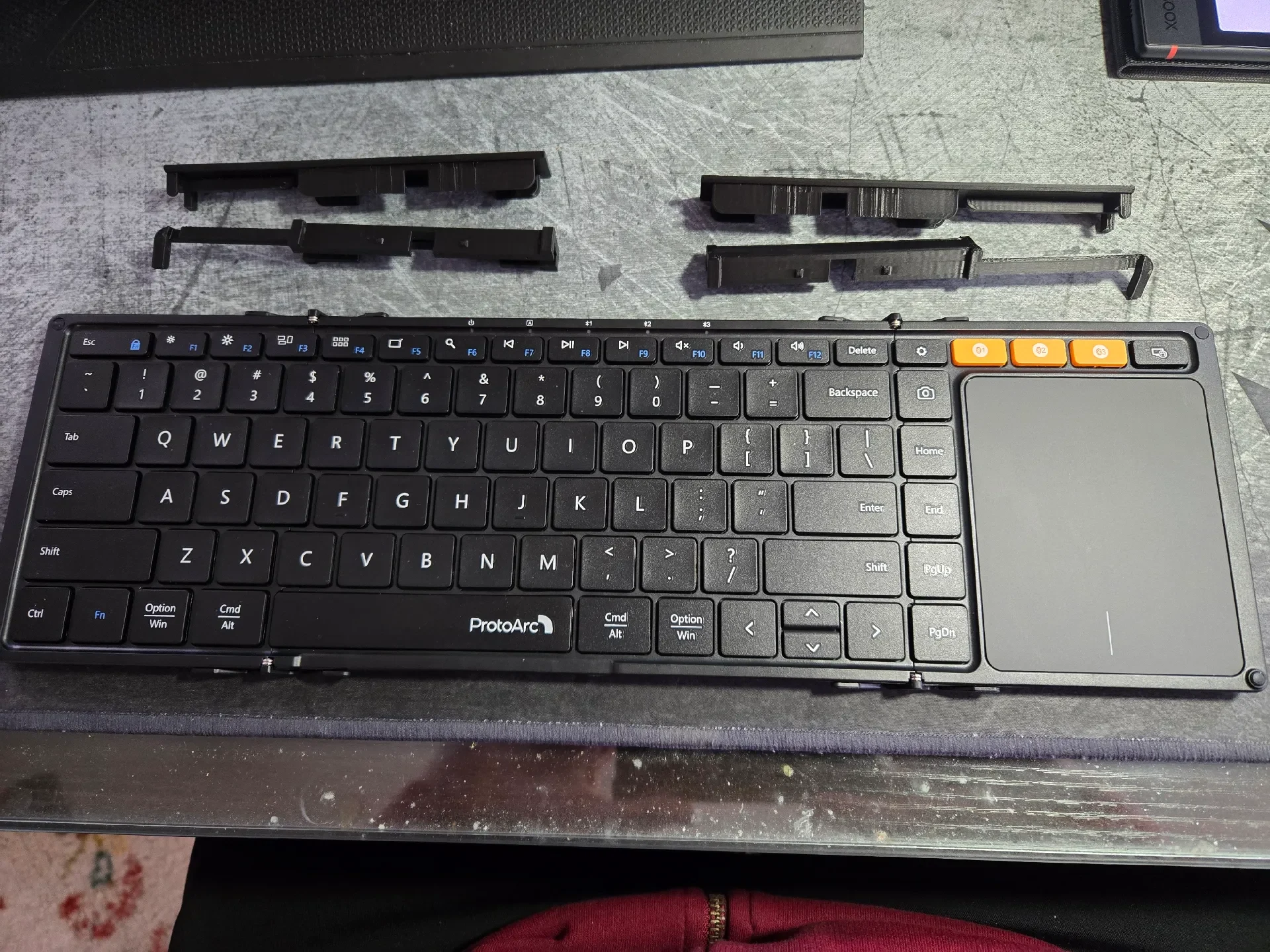

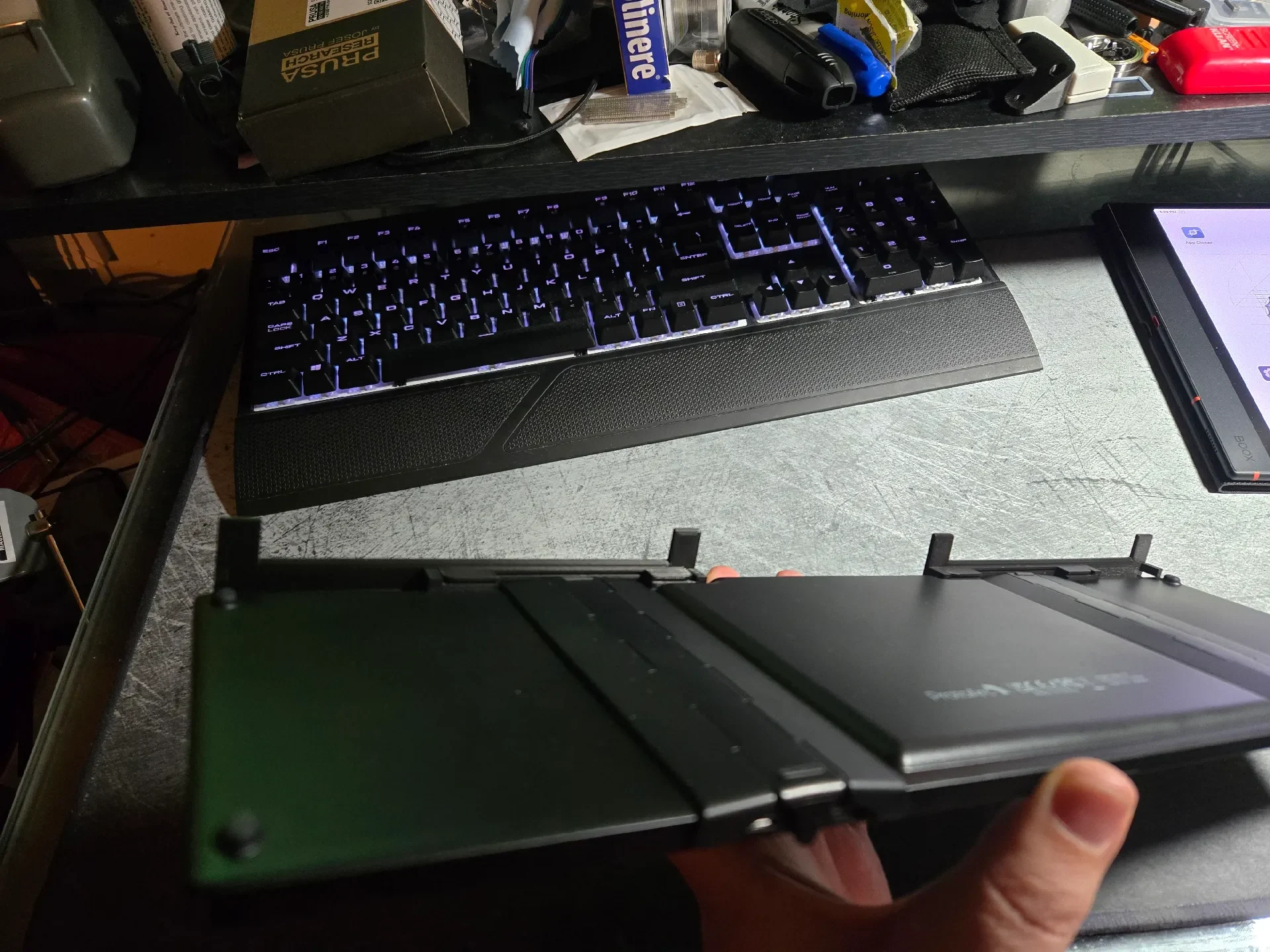

Вы можете распечатать файлы клипов для плоского профиля или файлы клип-футов, если вам нужен повышенный профиль.

Я распечатал их со следующими настройками.

Сопло 0,4
Высота слоя 0,1
Хэтчбокс ПЛА
Поддержка повсюду
Положение ровно на спине.

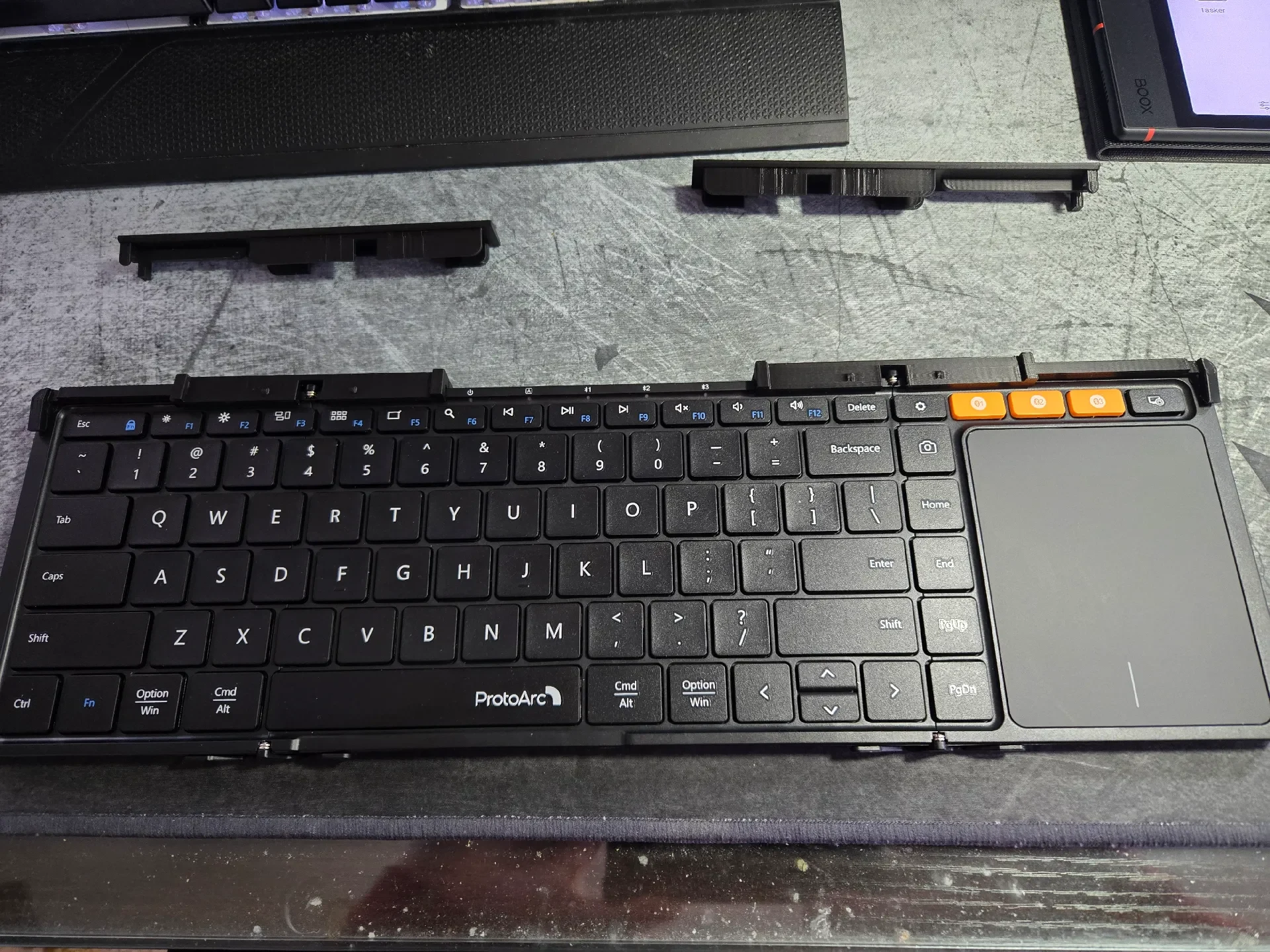

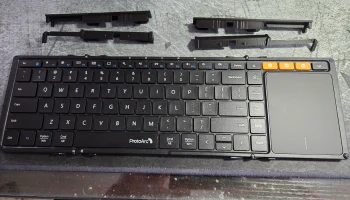

Обновление: новая версия с «вырезом» имеет более красивую верхнюю поверхность для зажима и имеет выемки, поэтому 4 части могут легко соединяться вместе, когда они сняты с клавиатуры. перемещение.
