WX - Мультимагнит WobbleX для печати (ремикс)...

Пожалуйста, поблагодарите MirageC79 и SuperThicc за их фундаментальную работу! Они решили включить легко модифицируемые модели, чтобы сделать эти модификации возможными. Итак, спасибо!

Распечатать инструкции:

Никаких опор не требуется. Я использовал перемычку для нижних отверстий магнитов, поэтому ориентация печати имеет значение в направлении Z. Все WX были разработаны для печати с высотой слоя 0,16 мм. Что-то большее может уменьшить количество слоев, необходимых для правильной работы перекрытия отверстий в воздухе. Печатайте с помощью сопла диаметром 0,4 мм или меньше. Некоторые элементы очень малы и достигают толщины стенки в один слой. Кроме того, вы можете создать периметры, используя «арахну», а не «классику», чтобы лучше соответствовать тонким функциям модели. Убедитесь, что вы настроили адгезию слоя, потому что PrusaSlicer любит прокладывать небольшие изолированные дорожки перед добавлением более объемного наполнителя в первый слой. Все принтеры разные и имеют разные допуски. Я предлагаю как можно точнее настроить размерную точность вашего принтера, а затем либо отрегулировать «Компенсацию размера XY», «Компенсацию усадки XY», масштабировать модель или внести собственные изменения, используя местоположения модели, перечисленные в «Slicer_Offsets», или используя прилагаемы�� файлы STEP.

Текстовый файл «Slicer_Offsets» содержит размер и расположение каждого отверстия/функции, чтобы вы могли «быстро» изменить размеры/расположение отверстий, если захотите. Эти местоположения основаны на источнике, который PrusaSlicer выбирает для импортированной модели. Чтобы редактировать модели в PrusaSlicer, щелкните модель правой кнопкой мыши и выберите «Добавить деталь», затем манипул��руйте местоположением, переключая систему координат с «мировых координат» на «координаты объекта». Также включены ступенчатые модели, которые можно изменять по своему усмотрению!

Компоненты и материалы:

Булавки: 3 мм x 10 мм (диаметр х длина). Кол-во: 8 шт. (Примечание: может подойти булавка немного меньшего или большего размера)

Материал штифта: закаленная сталь (предпочтительно) [см. рекомендацию SuperThicc]

Шарикоподшипники: 4 мм (диаметр) — количество: 4 шт.

Материал шарика: закаленная сталь (SUJ2) [см. рекомендации SuperThicc]

Магниты: {0,250 дюйма, 0,313 дюйма, 0,375 дюйма, 6 мм, 8 мм, 10 мм} Мин. количество: 4 шт. (Примечание: возможна установка нескольких более тонких магнитов в стопку), (Примечание: в модели 0,313 дюйма можно использовать магниты диаметром 0,313 дюйма или 8 мм)

Характеристики магнита: N52+ (предпочтительно) (Примечание: перед установкой проверьте правильную полярность магнита)

Варианты магнита (диаметр х высота):

0,250 дюйма x 0,125 дюйма — 1x (1/4 дюйма x 1/8 дюйма), 2x (1/4 дюйма x 1/16 дюйма), 4x (1/4 дюйма x 1/32 дюйма)

6мм х 3мм — 1х (6мм х 3мм), 1х (6мм х 2мм), 2х (6мм х 1,5мм), 3х (6мм х 1мм)

0,313 дюйма/8 мм x 0,188 дюйма/4,5 мм — 1x (5/16 x 3/16 дюйма), 1x (5/16 x 1/8 дюйма), 2x (5/16 x 3/32 дюйма), 3x (5/16 x 1/16 дюйма), 1x (8 мм x 5 мм), 1x (8 мм x 4 мм), 1x (8 мм х 3 мм), 2x (8 мм х 2 мм), 3x (8 мм х 1,5 мм)

0,375 дюйма x 0,188 дюйма — 1x (3/8 x 3/16 дюйма), 1x (3/8 x 1/8 дюйма), 2x (3/8 x 3/32 дюйма), 3x (3/8 x 1/16 дюйма)

10 х 5 мм — 1 х (10 х 5 мм), 1 х (10 х 4 мм), 1 х (10 х 3 мм), 2 х (10 х 2 мм), 3 х (10 х 1,5 мм).

Рекомендации по сборке и инструментам:

Инструменты (дополнительно): плоскогубцы, пластиковый/металлический кирка, угловая кирка, небольшой молоток (предпочтительно из цветных металлов), твердая и плоская поверхность (например, образец плитки), инструмент для снятия заусенцев/сверло, магнитная печать.

1) Установка штифтов: начните с вдавливания штифтов вручную, затем используйте твердую плоскую поверхность, чтобы вдавить их дальше. Если штифты отклоняются от конца отверстия, поверните штифт на плоской поверхности, чтобы консольно наклонить его в противоположном направлении, и продолжайте нажимать. Наконец, используйте кирку или плоскогубцы, чтобы вдавить их на оставшееся расстояние. Не используйте какой-либо клей для установки штифтов в отверстия. Ничего страшного, если они неплотно закреплены, поскольку магнит в основном удерживает их на месте.

Удаление штифтов: Чтобы снять штифты, используйте прямой или угловой инструмент, находящийся внутри зазора ходового винта, чтобы вытолкнуть штифты. Или, если шти��ты достаточно ослаблены, просто используйте другой магнит, чтобы вытянуть штифты из отверстий. Или просто уничтожьте модель, разрезав кусачками :'(.

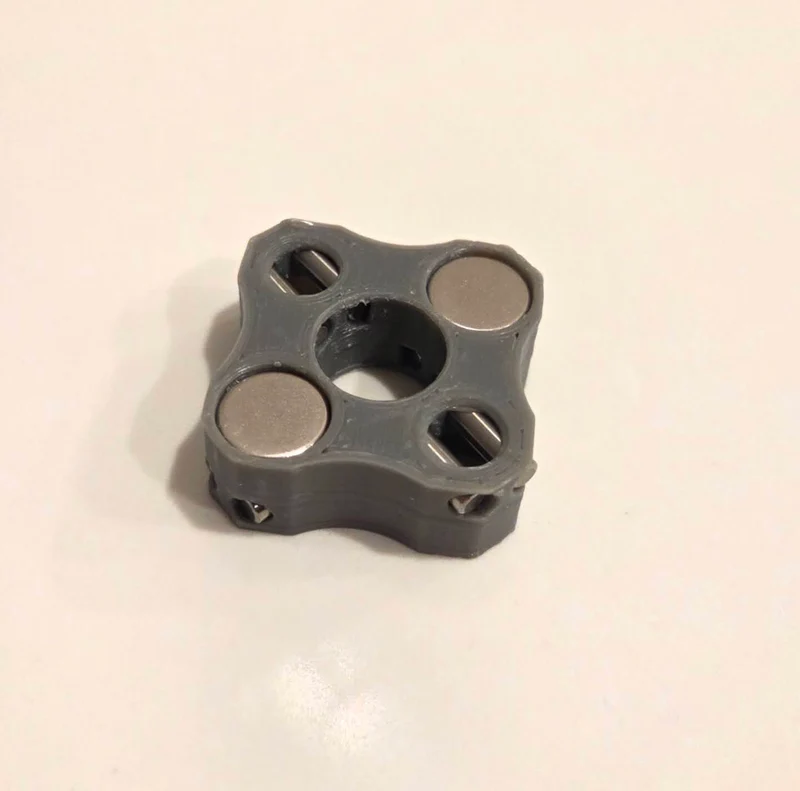

2) Установка магнитов: убедитесь, что вы устанавливаете магниты в правильную полярность.
