Держатель IKEA SKÅDIS из ПТФЭ с поворотным замком

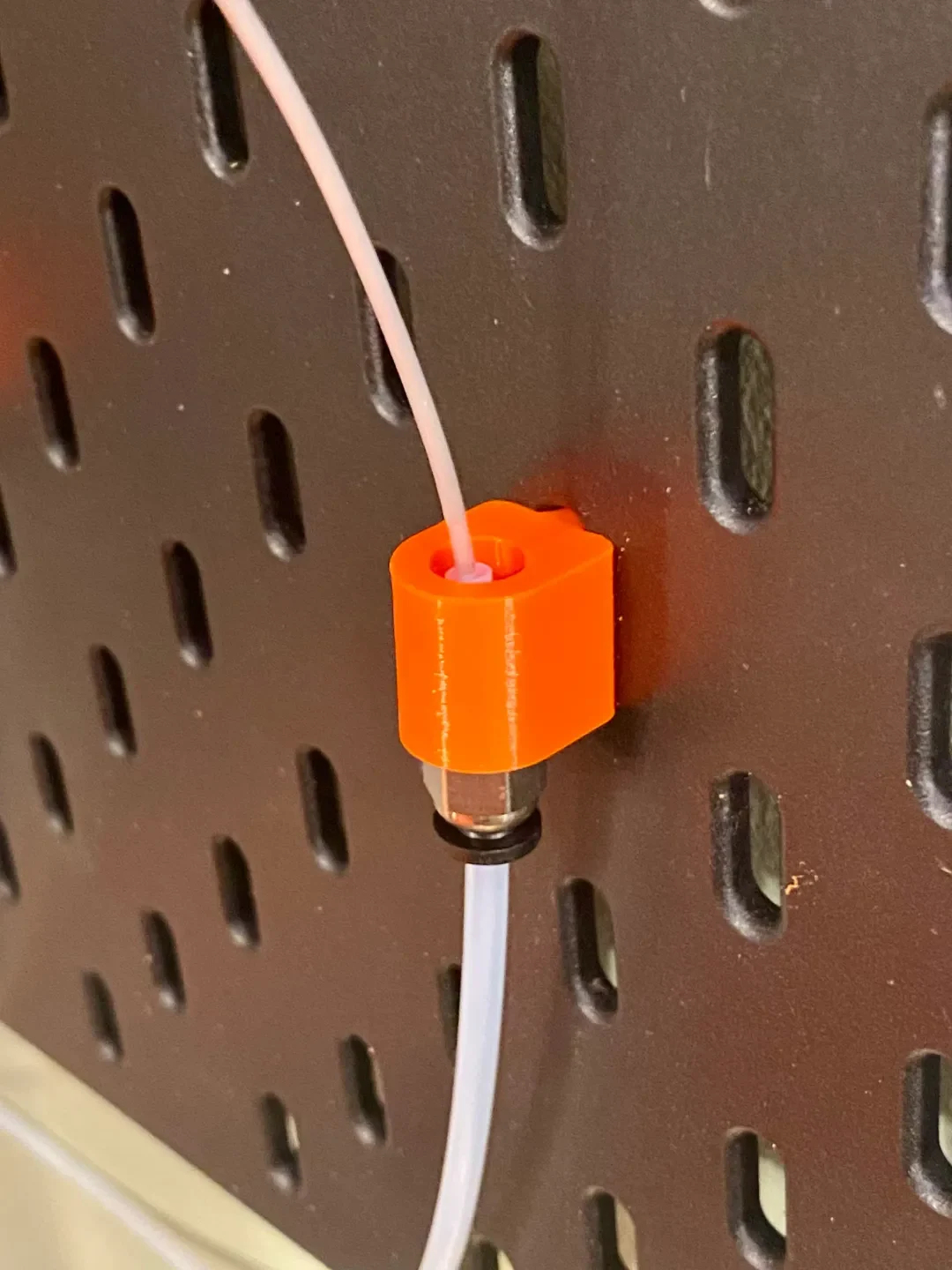

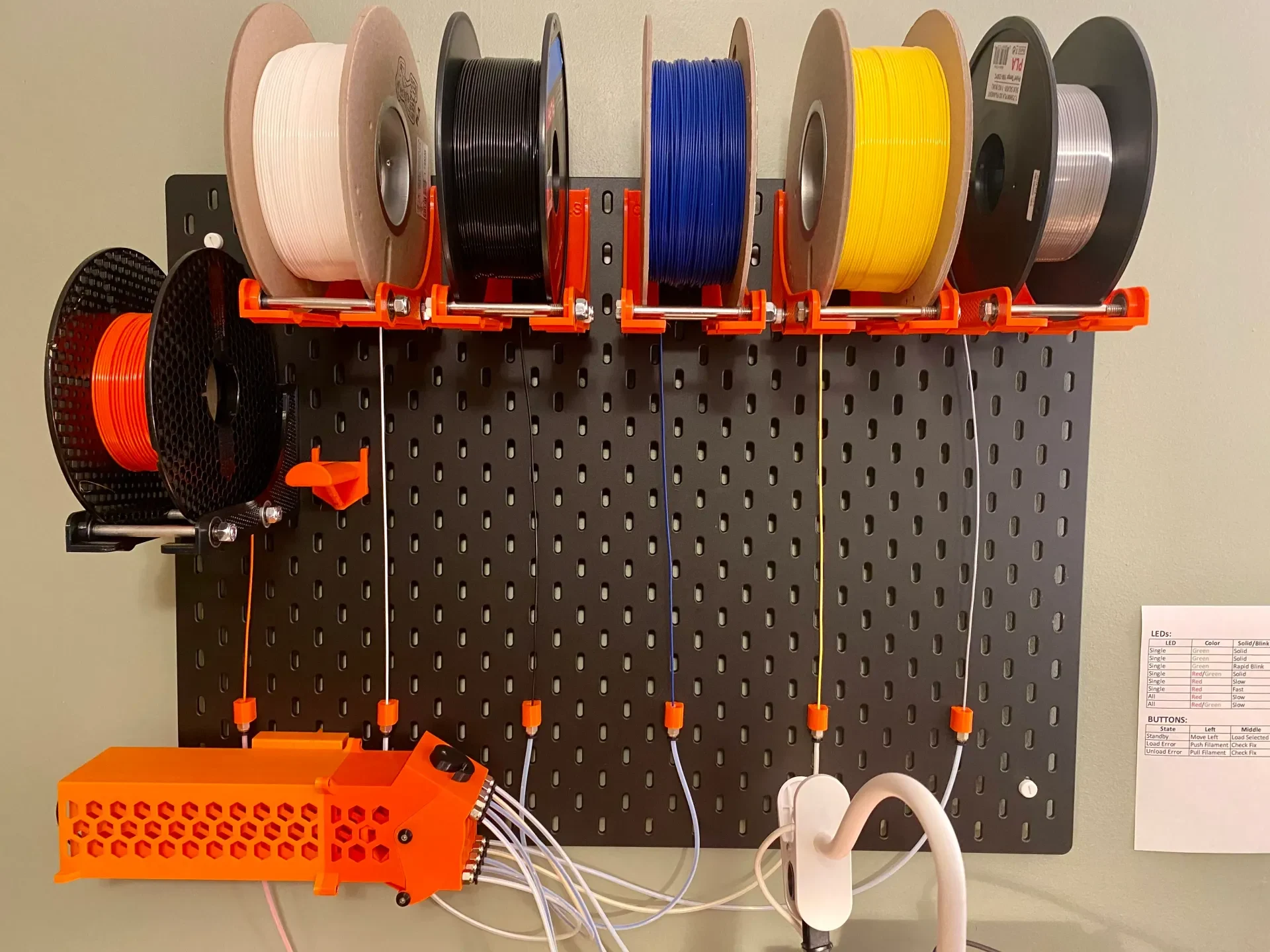

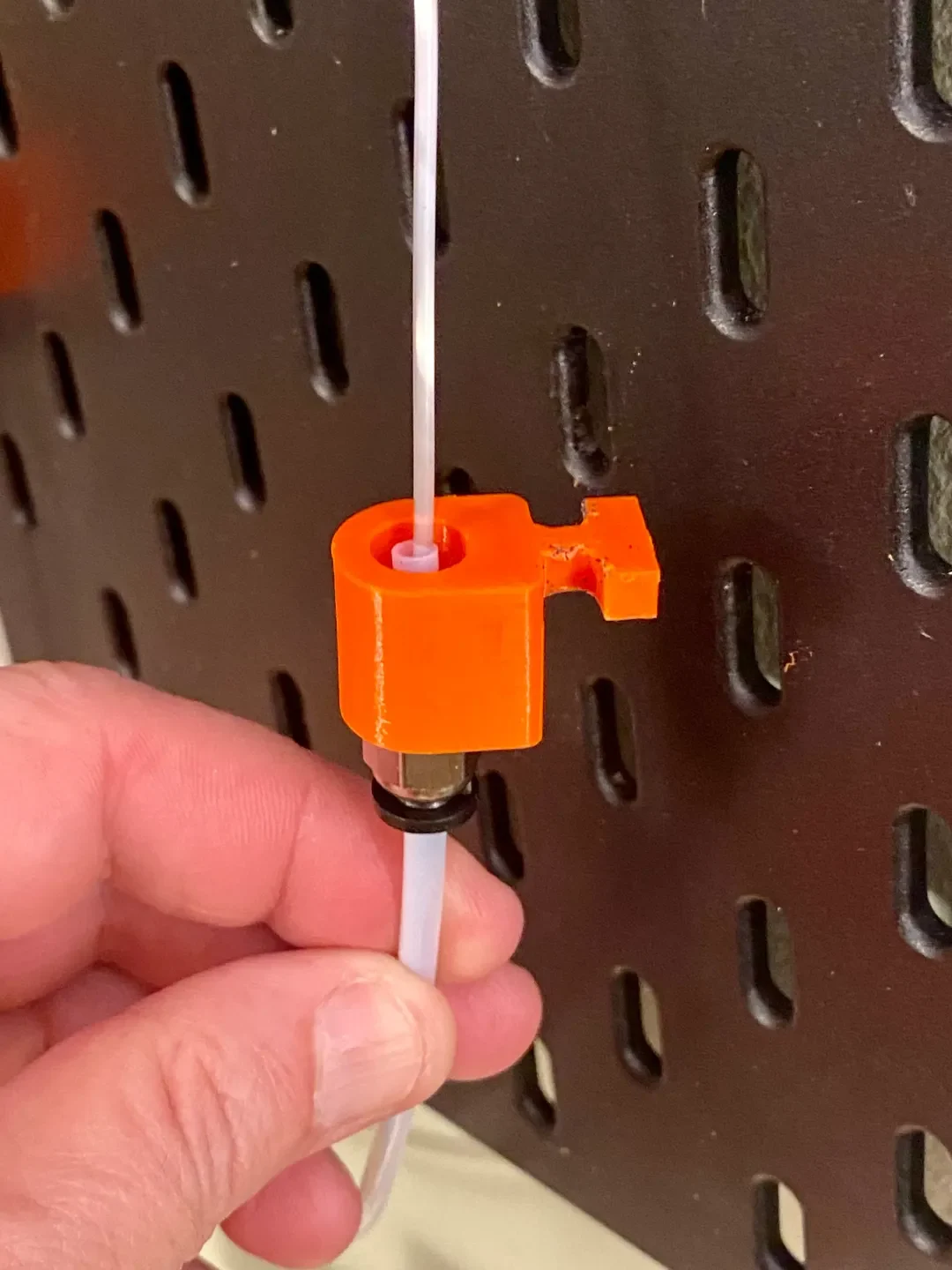

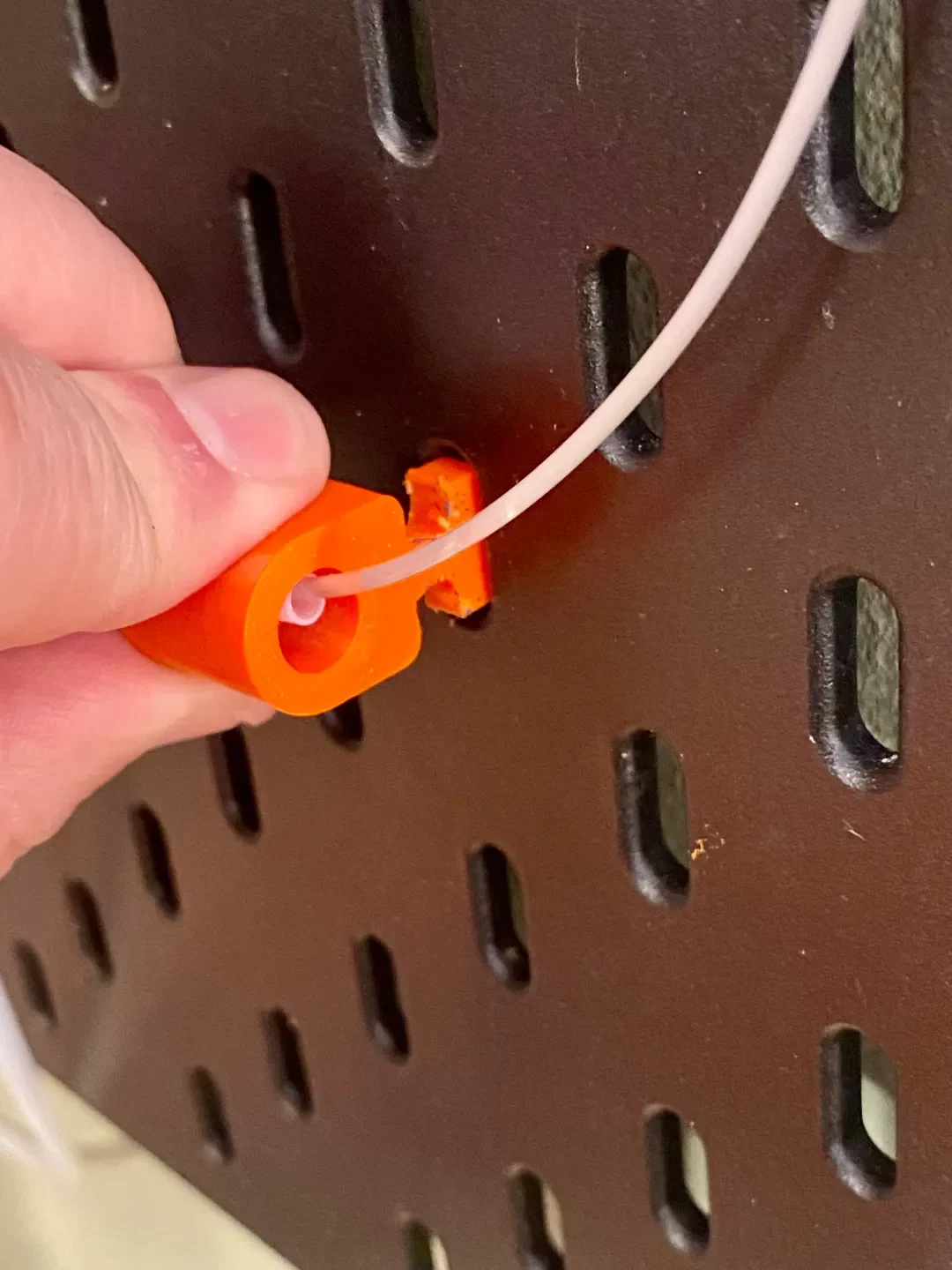

Я напечатал шесть таких замечательных держателей из ПТФЭ от Optikalblitz для использования в моей системе управления нитями MMU2S на базе SKADIS. Я обнаружил, что во время печати натяжение нити иногда приводило к тому, что держатель «проваливался вверх» и выскакивал из отверстия перфорированной доски. В этой версии стандартный зажим для перфорированной панели SKADIS заменен на Т-образную конфигурацию, при которой держатель из ПТФЭ вставляется под углом 90 градусов, а затем поворачивается в правильное положение. Переработанная деталь рассчитана на очень плотное прилегание, на самом деле она может быть немного слишком тугой, так как мне пришлось немного подпилить, чтобы вкрутить деталь, не сломав букву «Т». Я пока оставл��ю все как есть, потому что плотная посадка является важной частью предотвращения отсоединения детали от SKADIS. Возможно, вам придется подпилить поверхность буквы «Т», которая контактирует с задней частью SKADIS, если вы не можете повернуть ее в нужное положение, не повредив букву «Т». Я включил ссылку на файл Tinkercad, если вы хотите немного убрать букву «Т» в своем дизайне: https://www.tinkercad.com/things/2MUHo2cd59u

Рекомендуется использовать дополнительные вертикальные стенки (я использовал 6) и/или высокое заполнение, чтобы придать зажиму «Т» дополнительную прочность.

Резьба подходит для адаптера PC4-M10 из ПТФЭ. В моем ремиксе резьба плотно прилегает, но PC4-M10 пройдет до конца с небольшим усилием.

Наслаждайтесь!
