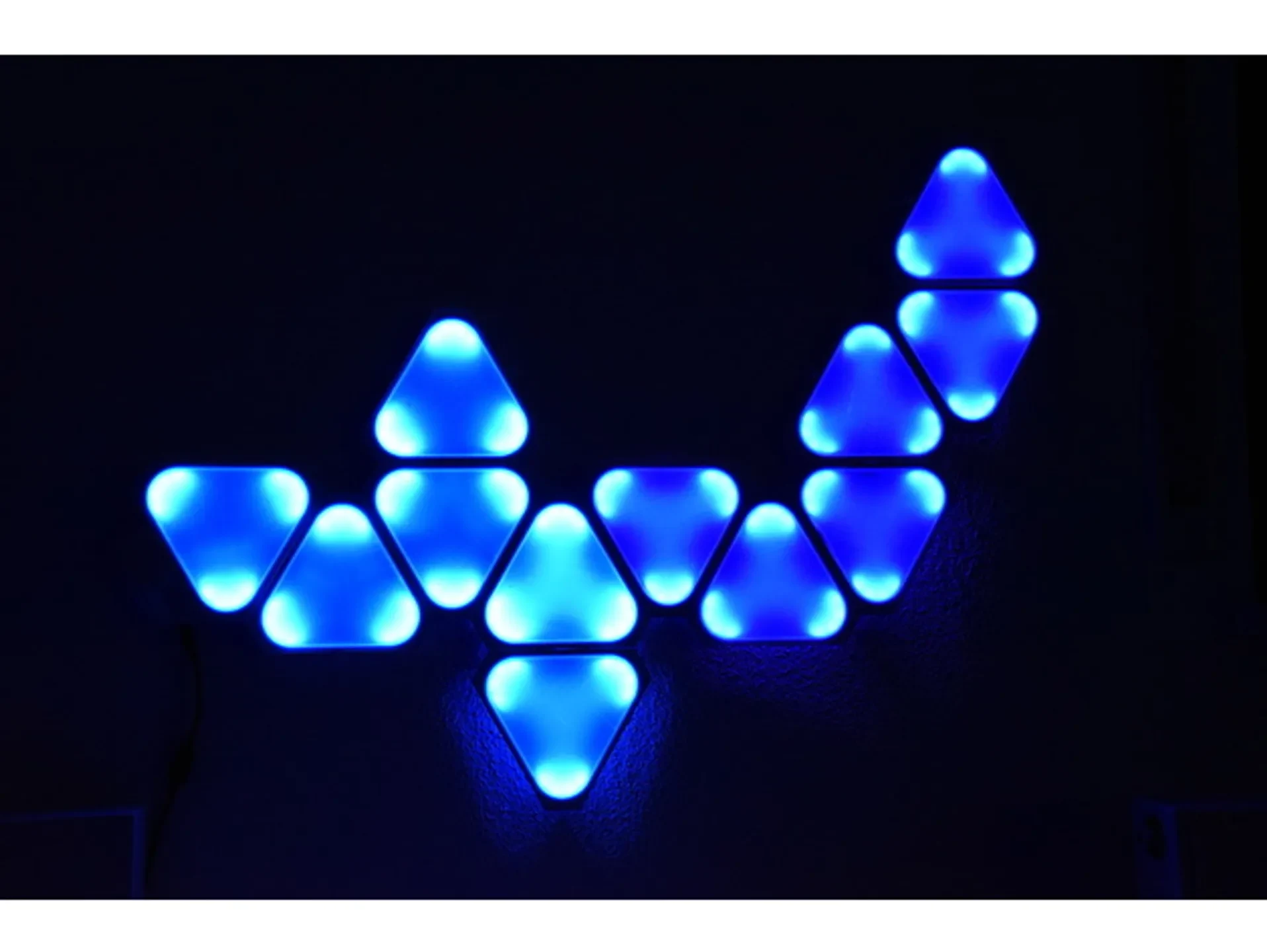

Умная реплика Nanoleaf

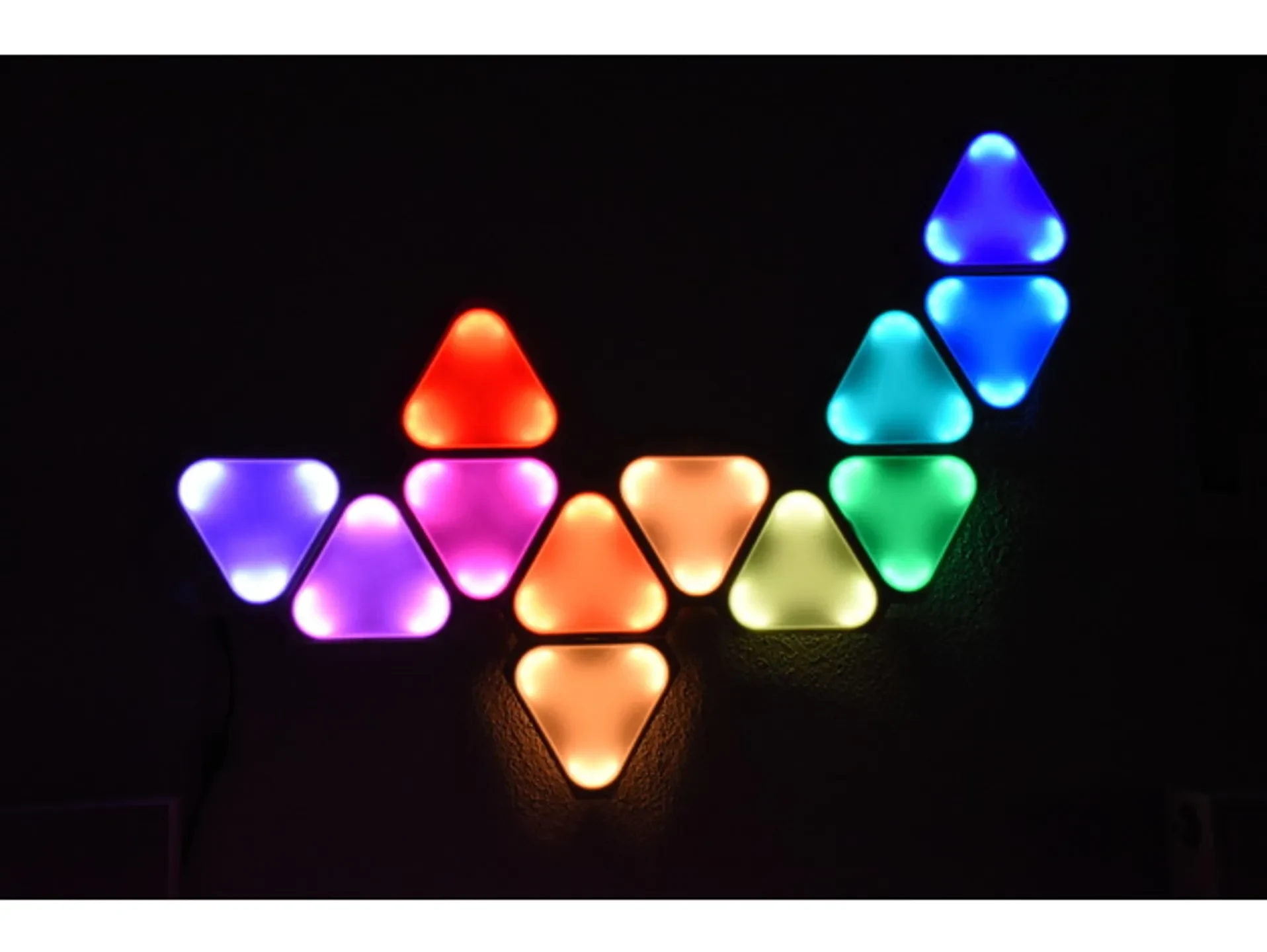

Дешевая копия Nanoleaf для 3D-печати с веб-интерфейсом и поддержкой Alexa с использованием светодиодной ленты WS2812 RGB. Ее легко печатать и дешево собирать, что обязательно должно быть.
Распечатать инструкции

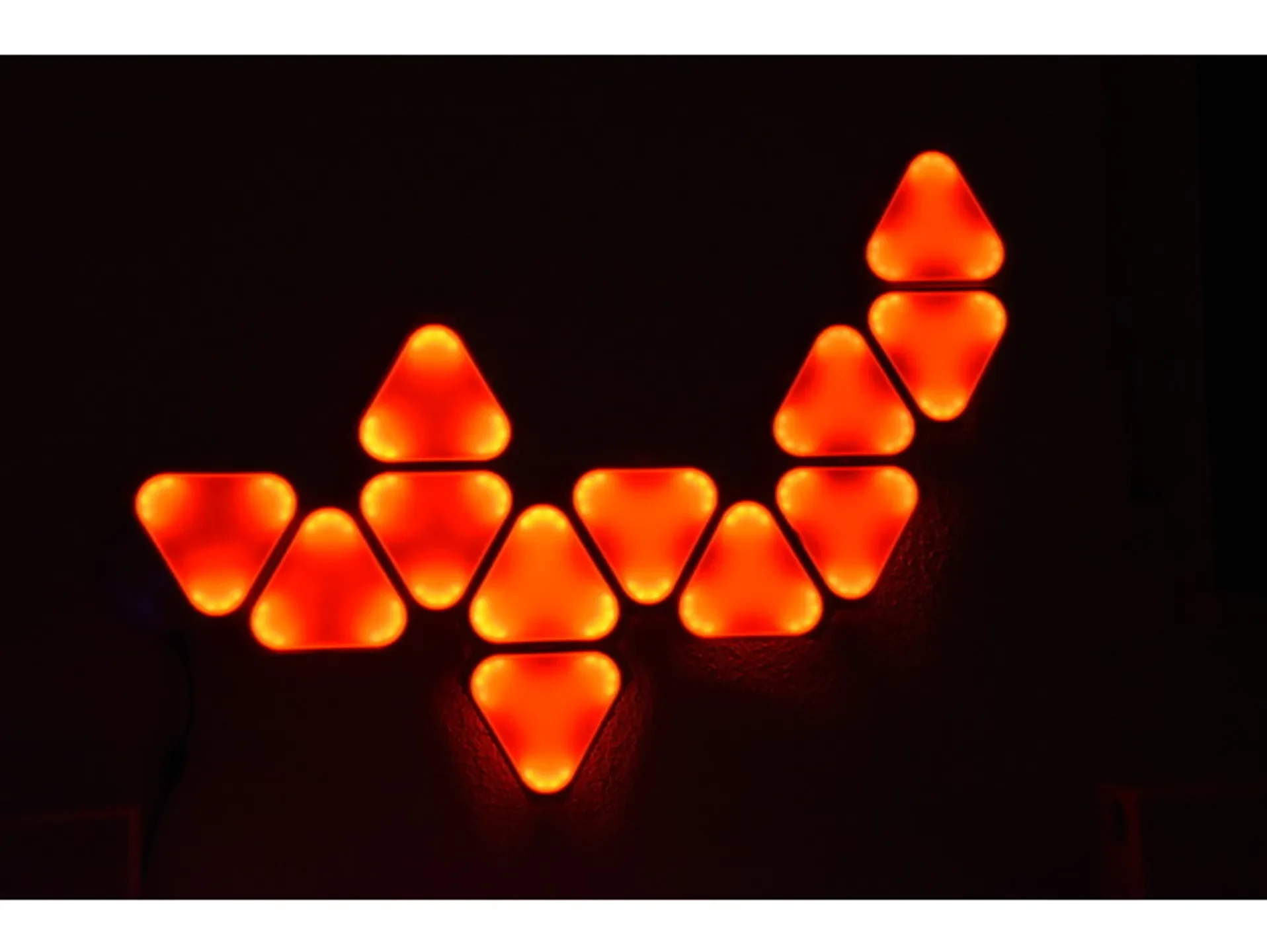

Напечатанные на 3D-принтере нанолисты своими руками (НОВОЕ ОБНОВЛЕНИЕ)
Обновление 24.02.2019

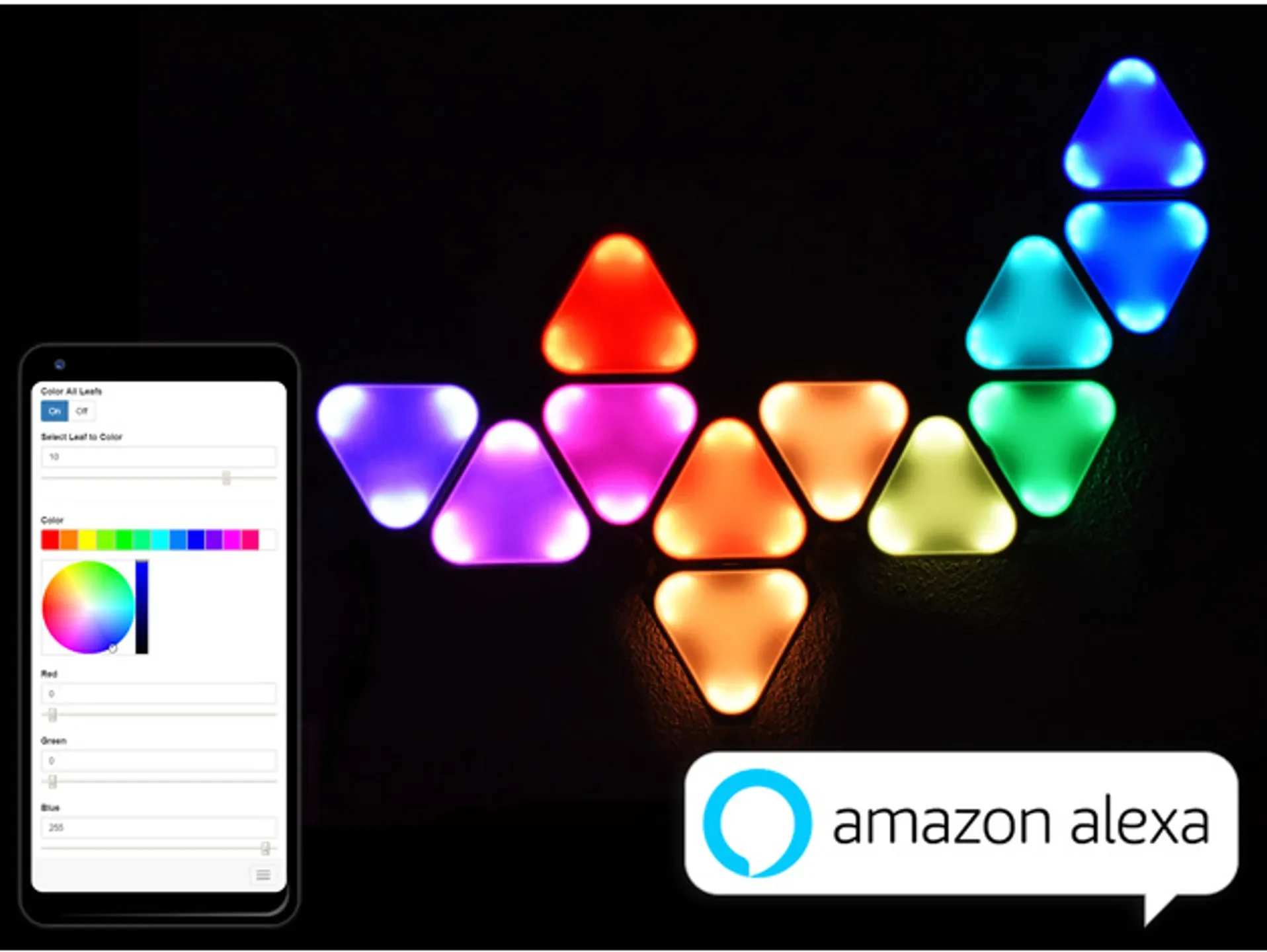

Интеграция Node-RED и Alexa (опционально)
Добавлена интеграция Node-RED, которая является полностью необязательной.
Добавлена поддержка Amazon Alexa в Node-RED.

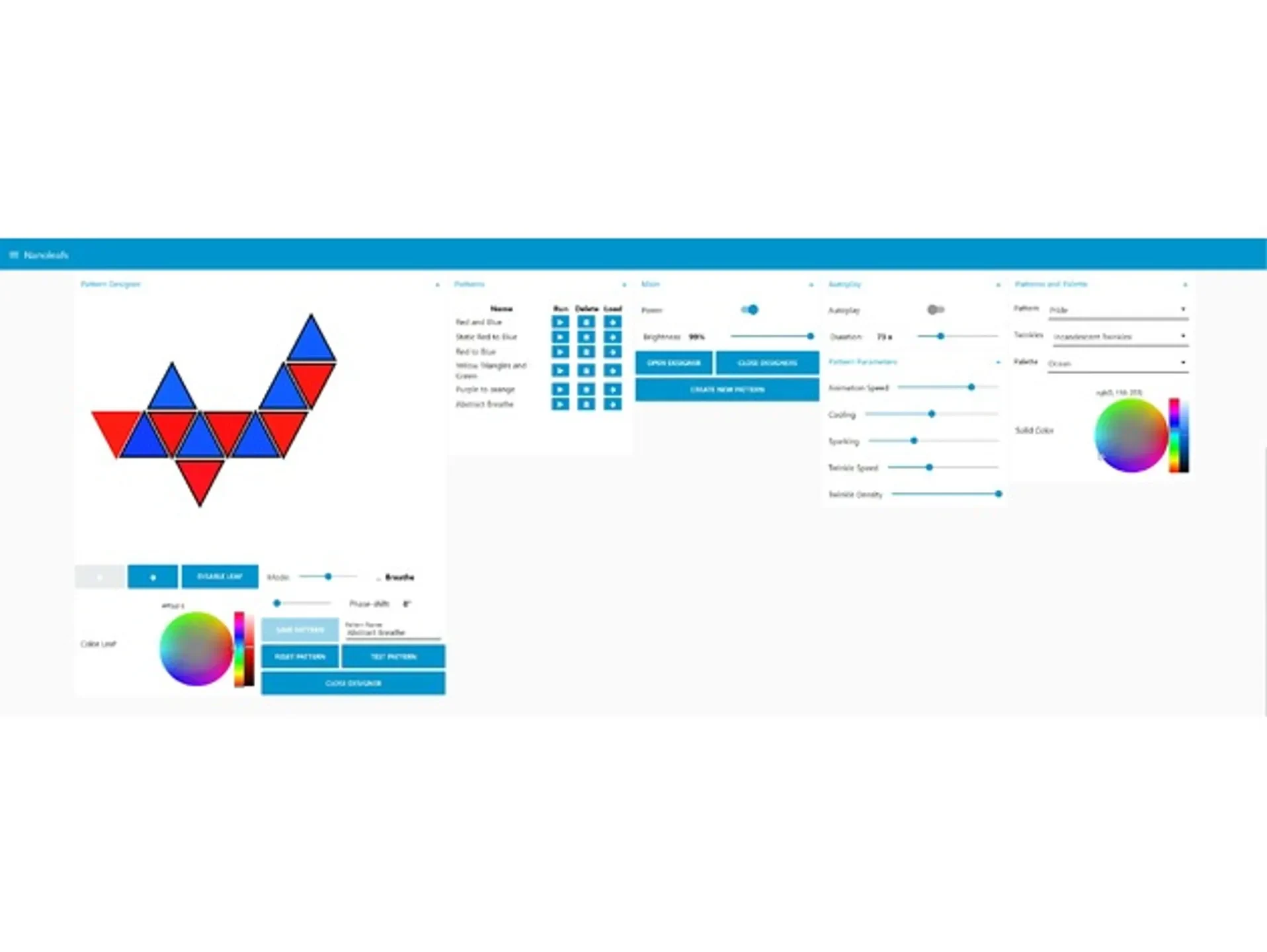

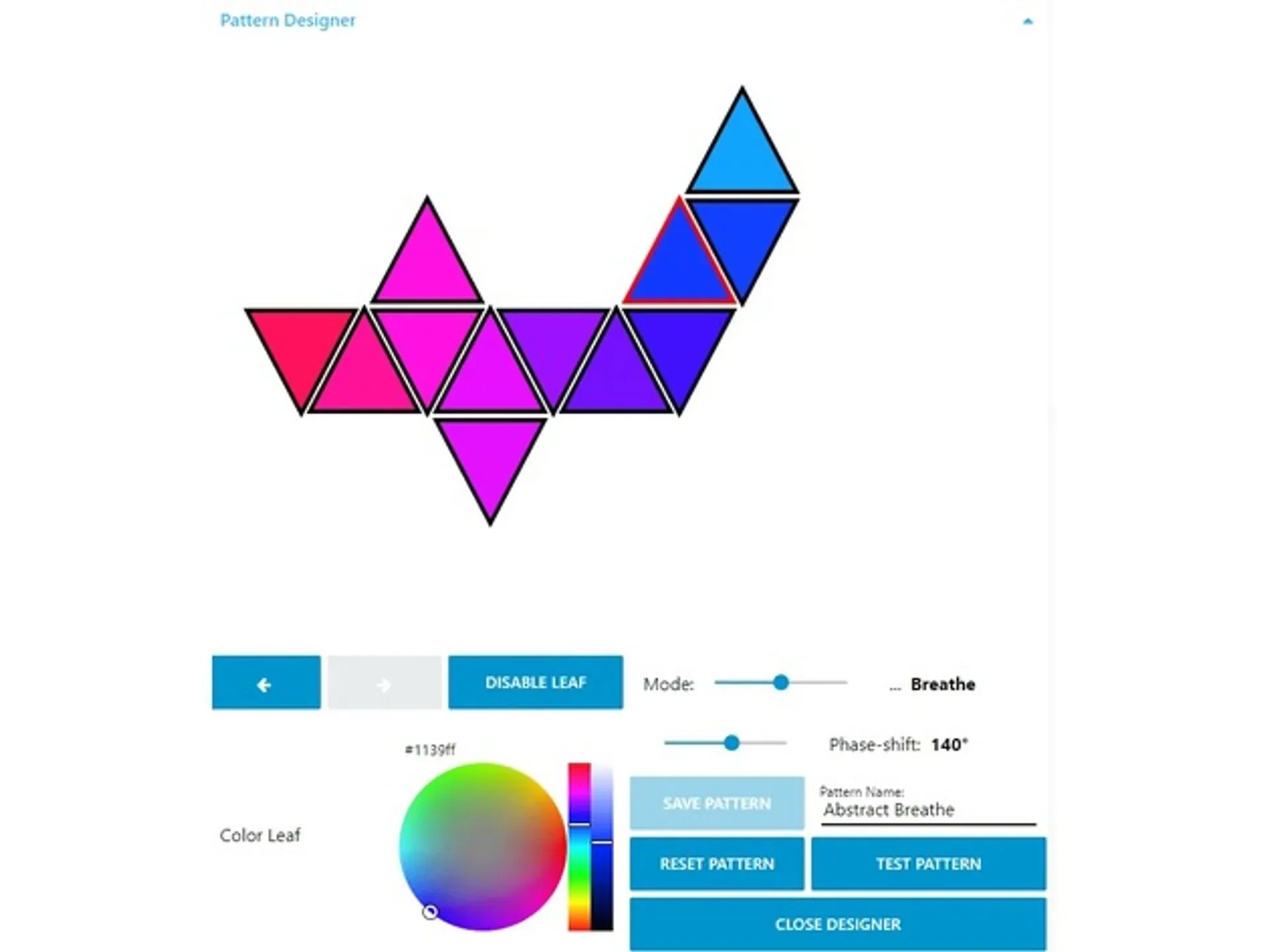

На веб-сервер добавлена функция для поддержки пользовательских шаблонов.
Инструкции по настройке Node-RED можно найти на GitHub.

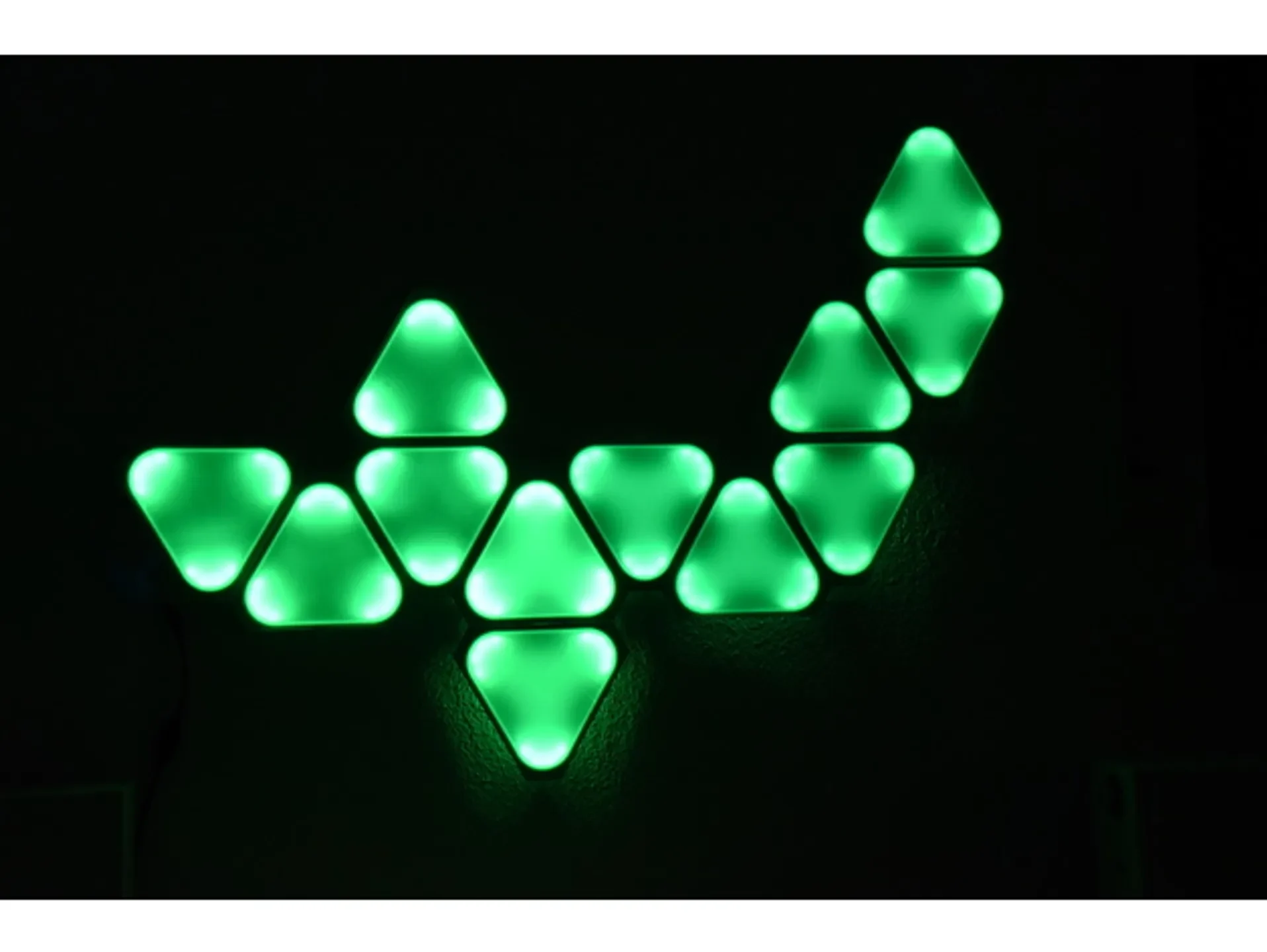

Я разработал и создал альтернативную версию реплики световой панели Nanoleaf и создал хорошее программное обеспечение для управления светодиодными лентами WS2812b, чтобы оно хорошо работало с нанолистами, сделанными своими руками. Программное обеспечение и подробные инструкции по настройке можно найти на GitHub. Они совместимы с версией Harvahammas Nanoleaf. Нанолисты были разработаны в Fusion 360.
Спецификация материалов
Рекомендуется 1x Wemos D1 mini, но подойдет и любой другой вариант ESP8266, но для него может потребоваться дополнительный понижающий преобразователь.
Светодиодная лента WS2812b, убедитесь, что вы выбрали IP30. Любой другой рейтинг IP не имеет ника��ого смысла и может даже не подойти. Я бы порекомендовал купить ленту с 60 светодиодами/м или более.
1x переключатель логического уровня от 3,3 В до 5 В (требуется, если светодиоды «глючат»)
1x разъем питания
1x 3-контактный провод
1x источник питания 5 В 3 А
Болты М4*10 мм
Рекомендуется белый PLA.
Ссылки выше являются партнёрскими.
Сборка
Шаг 1. Спланируйте настройку
Я бы порекомендовал составить план расположения листьев. После этого составьте таблицу количества всех деталей, которые необходимо напечатать на 3D-принтере.
Выберите, сколько светодиодных пикселей вы будете использовать в углах. В каждом углу должно быть одинаковое количество светодиодов.
Я использовал по 4 светодиода в каждом углу, это 12 светодиодных пикселей на лист → 1 м из 60 светодиодов/м = 5 листьев.
Я бы не стал использовать более 5 светодиодов на угол на светодиодной ленте 60 светодиодов/м, потому что полоса может мешать боковому разъему.
Шаг 2. Выберите вариант диффузора.
Доступны 3 различных варианта диффузора:
PLA диффузор
Бумажный диффузор
Бумажный диффузор с окантовкой
PLA диффузор:
Диффузор PLA рекомендуется использовать, если вы печатаете на плоской поверхности и получаете однородный первый слой, например, если вы печатаете на стеклянной пластине.
Бумажный диффузор:
Если у вас не получается одинаковых первых слоев, выберите бумажный диффузор и разрежьте фотобумагу на кусочки с помощью файла Cut_tool.stl.
Бумажный диффузор с окантовкой:
Выбирайте этот вариант, если вам не нравятся закругленные края обычного бумажного диффузора.
Шаг 3. Распечатайте детали
Убедитесь, что вы напечатали все диффузоры со 100% заполнением белым PLA, если вы не печатаете со 100% заполнением, рисунок заполнения может просвечивать.
О��нову можно распечатать черным PLA, но подойдет и любой другой цвет. Выберите белый PLA для основания, если вы предпочитаете, чтобы светодиоды немного просвечивали по бокам. База также доступна в варианте M3. На базе можно распечатать любое заполнение.
Вы можете либо распечатать коробку с электроникой, либо просто приклеить ESP8266 прямо на первое основание.
Шаг 4. Собираем листья

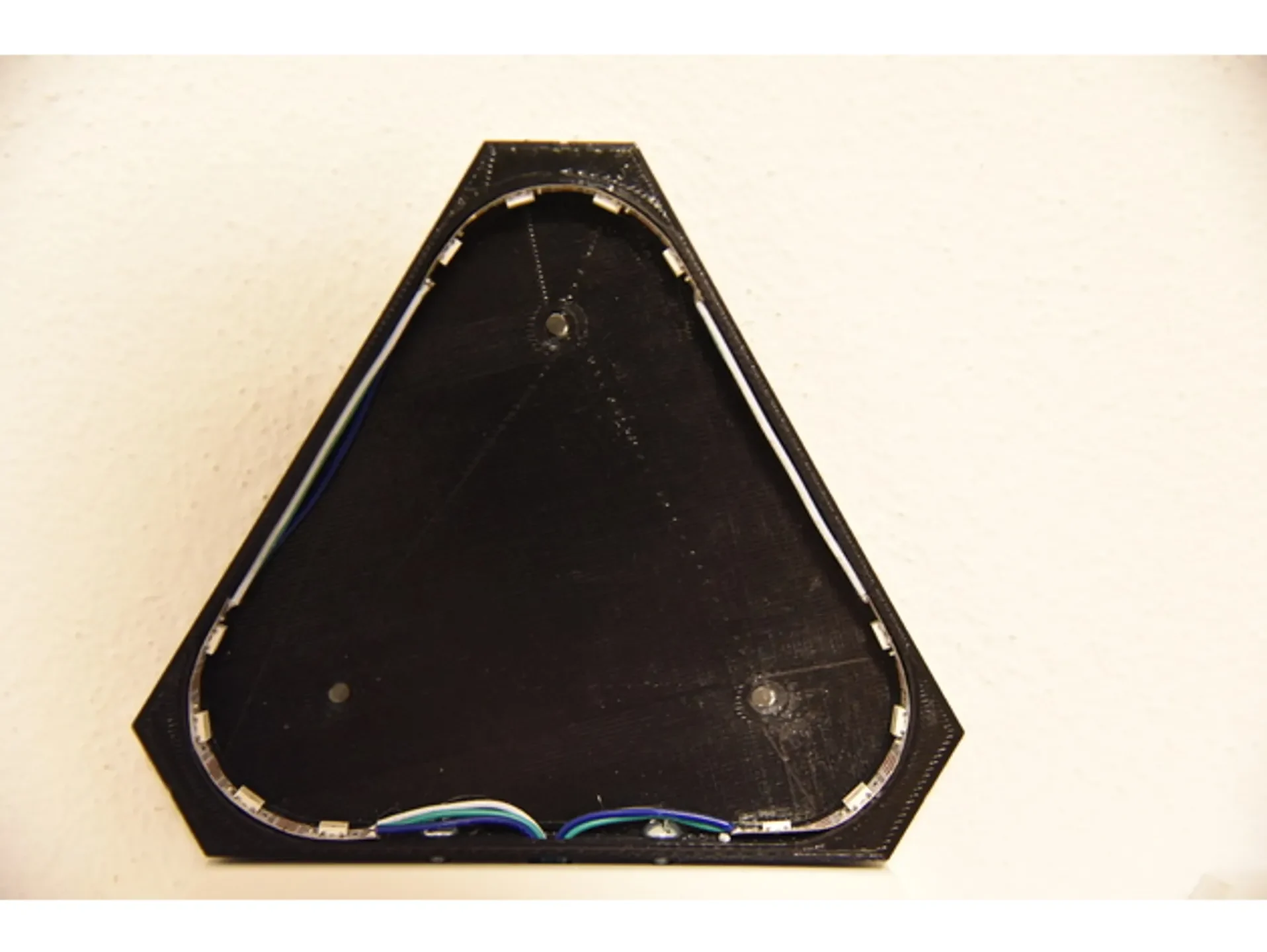

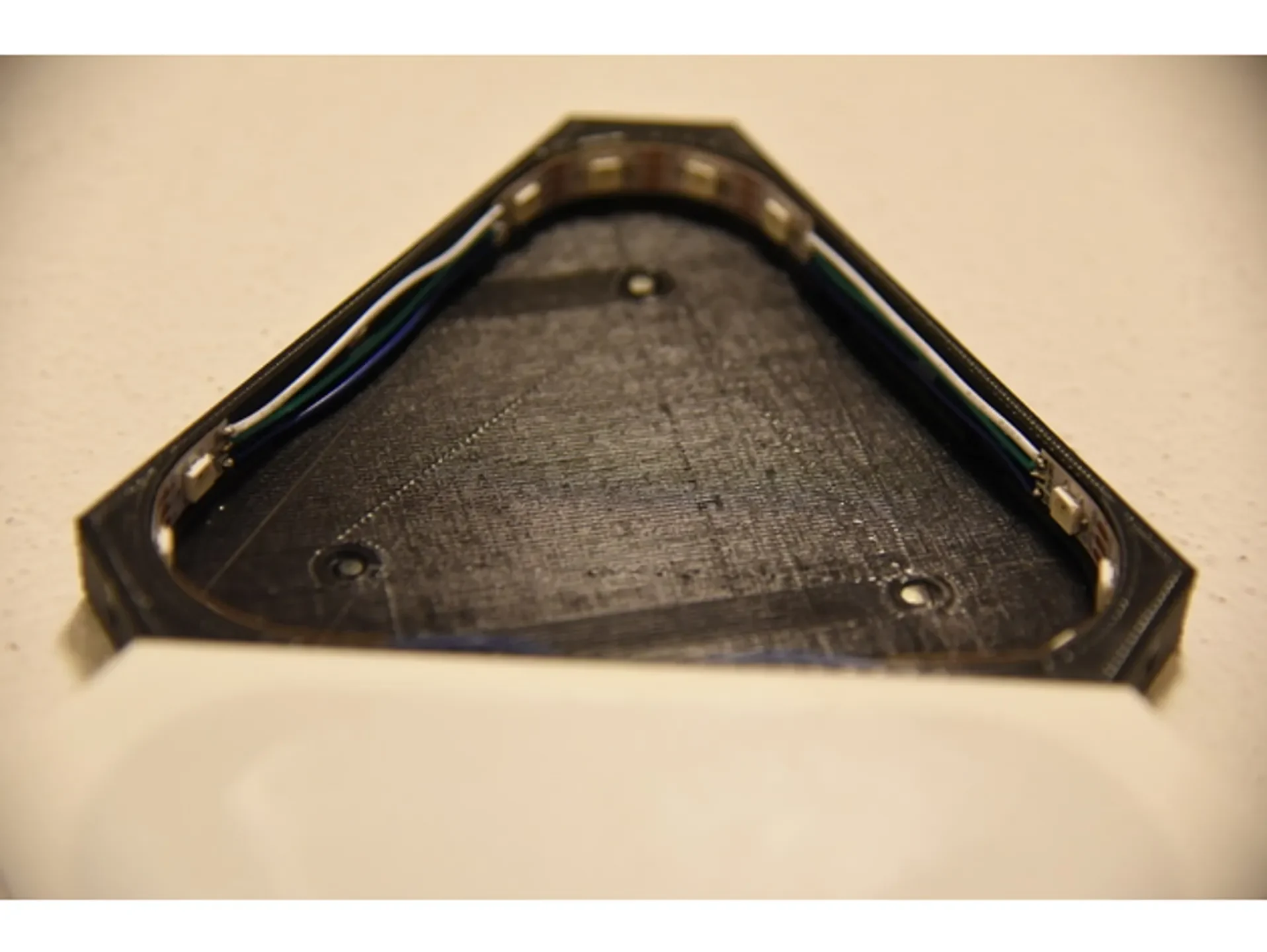

Сначала снимите ленту с обратной стороны светодиодной ленты и поместите ее в углы. Все части светодиодных лент должны иметь линию GND, обращенную вниз. Разрежьте проволоку на кусочки. Убедитесь, что куски проволоки не слишком длинные, иначе они могут быть видны, если расположены слишком близко к диффузору. При пайке следите за стрелкой: она всегда должна быть направлена в одном направлении, стрелка должна быть направлена в сторону от ESP8266.
Важно: все светодиоды должны быть соединены последовательно, никаких параллельных соединений!
Шаг 5. Соедините листья
Соедините все створки между собой болтами М4. Оставьте зазор 4 мм между всеми соединениями створок. Затем соедините конечную точку листа с начальной точкой следующего листа.
Берегите стрелу!
Шаг 6. Подключите блок электроники.
Установите разъем питания и Wemos D1 внутри. Подключите начало полоски к выводу D4 ESP8266. Подключите оставшиеся провода, как показано ниже.
Используйте эту схему, если светодиоды «глючат».
Используйте изоленту, чтобы изолировать переключатель л��гического уровня.
Последний шаг: установите Nanol
