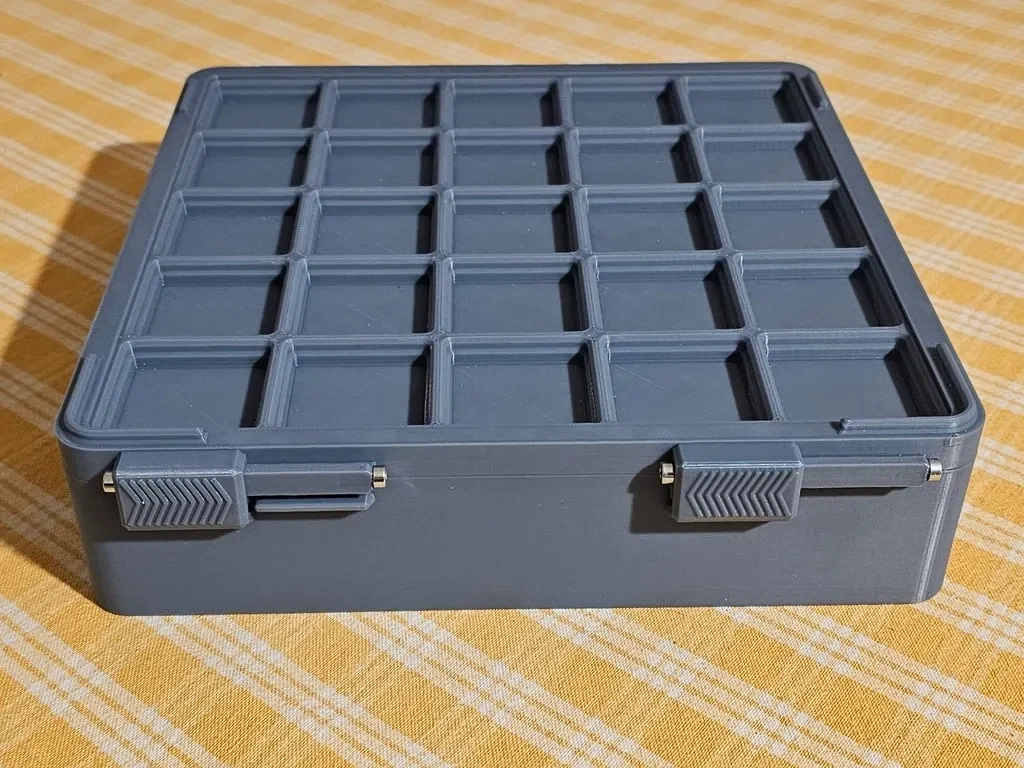

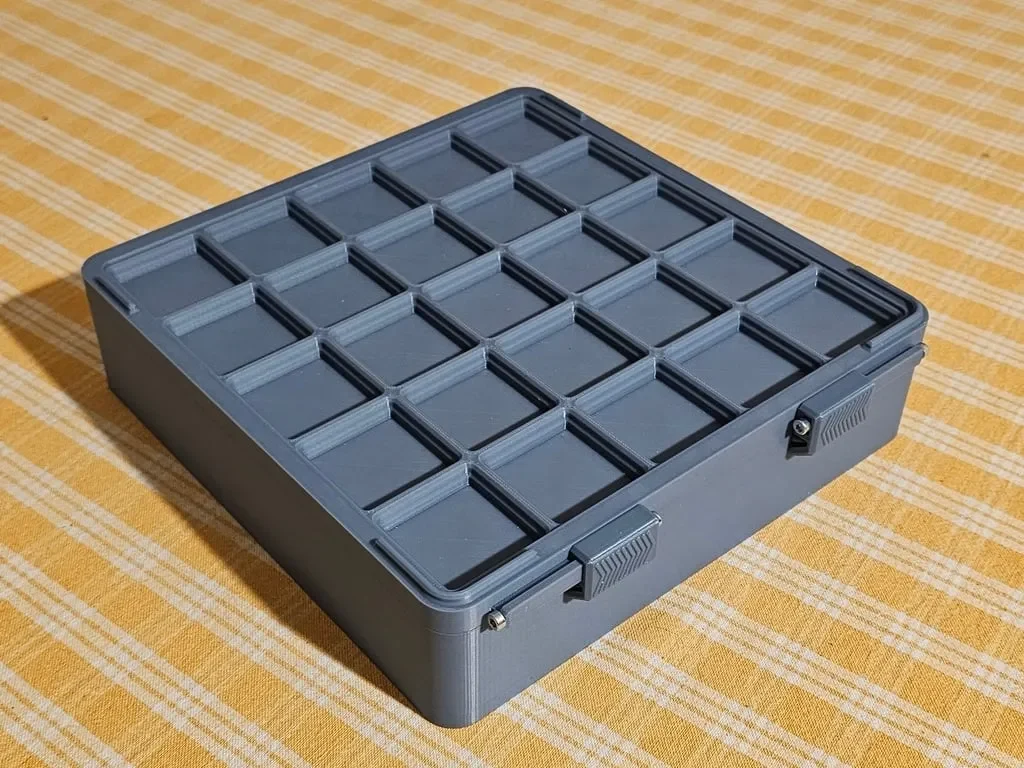

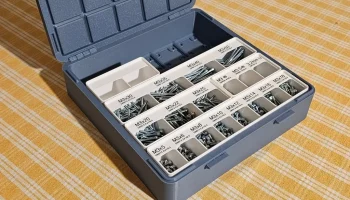

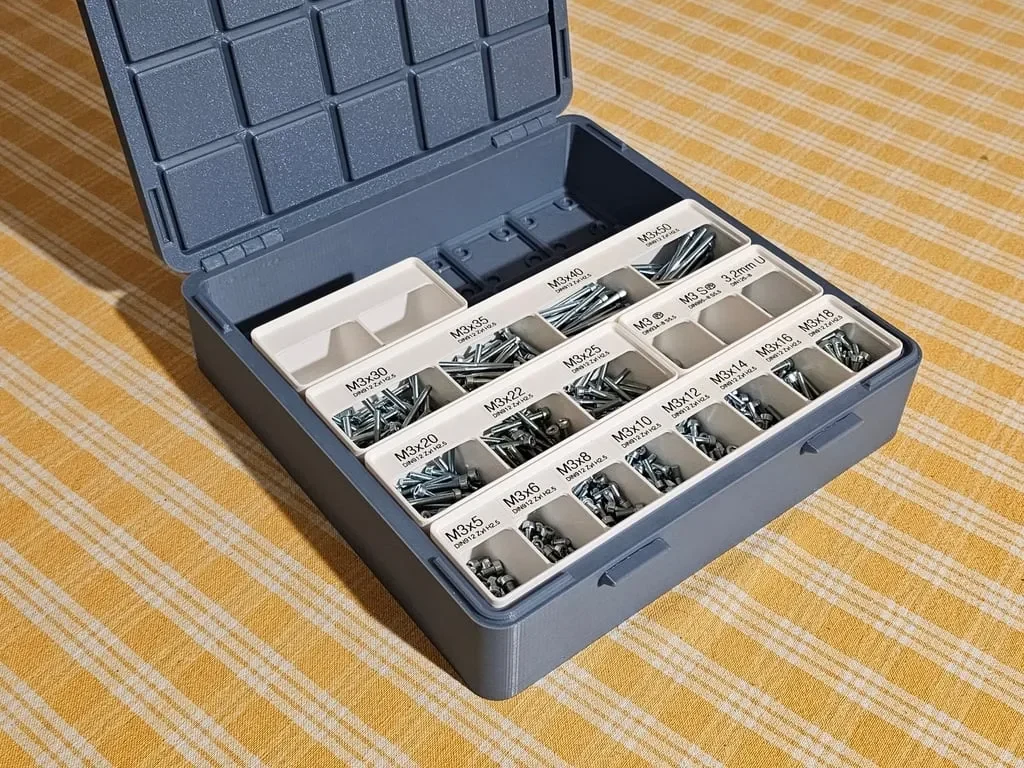

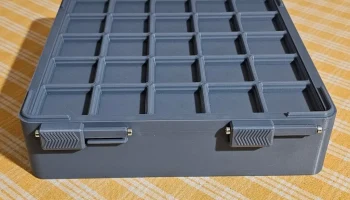

Ящик Gridfinity 5x5x6, штабелируемый со скользящим замком

Актуальные версии моих проектов всегда находятся наthingiverse, иногда я забываю обновить другие платформы!

 https://www.thingiverse.com/thing:6222183

Обновление:
-V2Base и V2Lid с большим зазором вокруг элементов выравнивания и улучшенным механизмом блокировки.

-Добавлена «облегченная» версия с уменьшенной толщиной стенок в некоторых местах. НЕ ПРОВЕРЕНО. Я не вижу причин, по которым это не должно работать, но, пожалуйста, скажите мне, если это сработает!

Простой блок Gridfinity 5x5 высотой 6u

Аппаратное обеспечение:

8x установочный винт M3x6 для крепления петель к коробке

2 нейлоковые гайки M3 для петель

2 винта M3x35 с головкой под торцевой ключ DIN912 для петель

2 винта с головкой под торцевой ключ M3x5 DIN912 для фиксации ползунков на направляющих

Печать:

— «блок» и две части шарнира необходимо распечатать дважды.

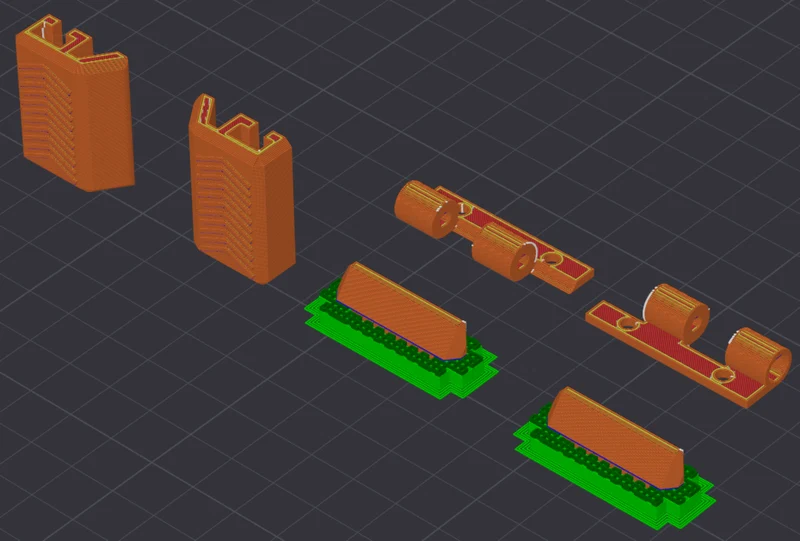

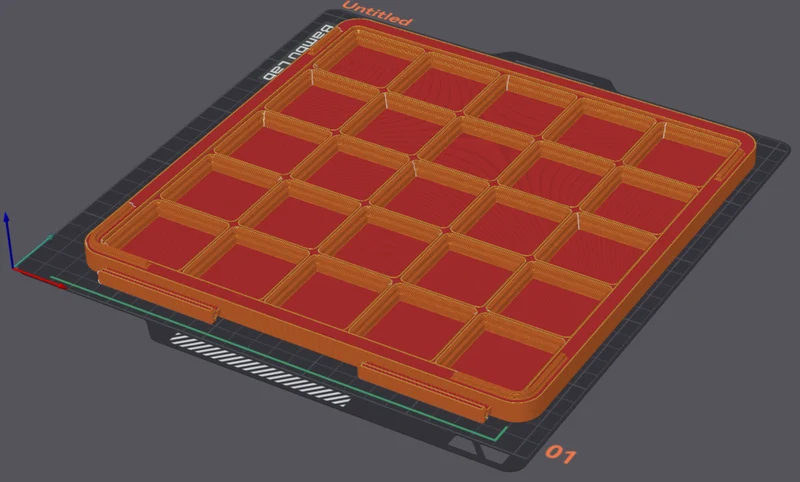

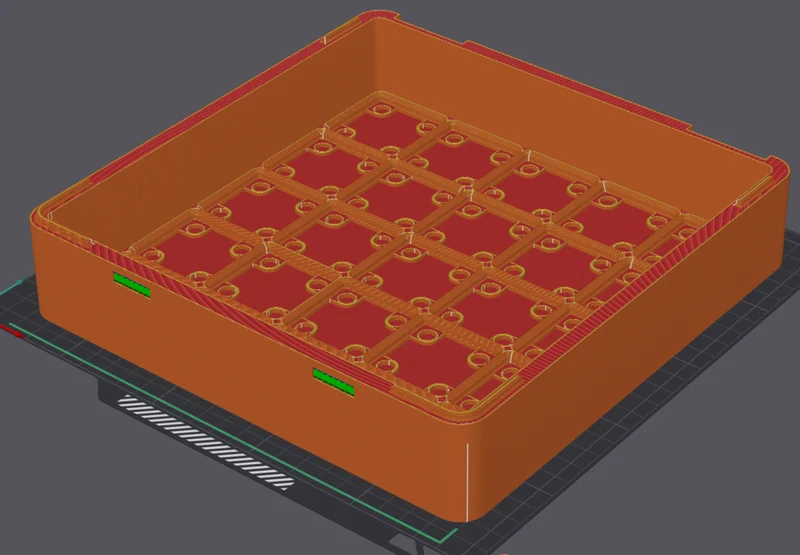

-ориентация печати см. фотографии

Вдохновлено: https://www.printables.com/model/543553-gridfinity-storage-box-by-pred-now-parametric

Gridfinity от Зака Фридмана: https://www.youtube.com/watch?v=ra_9zU-mnl8

сеткаконечность

Категория: Держатели и коробки для инструментов
