Замок для шнурков для подкладки ботинок для сноуборда

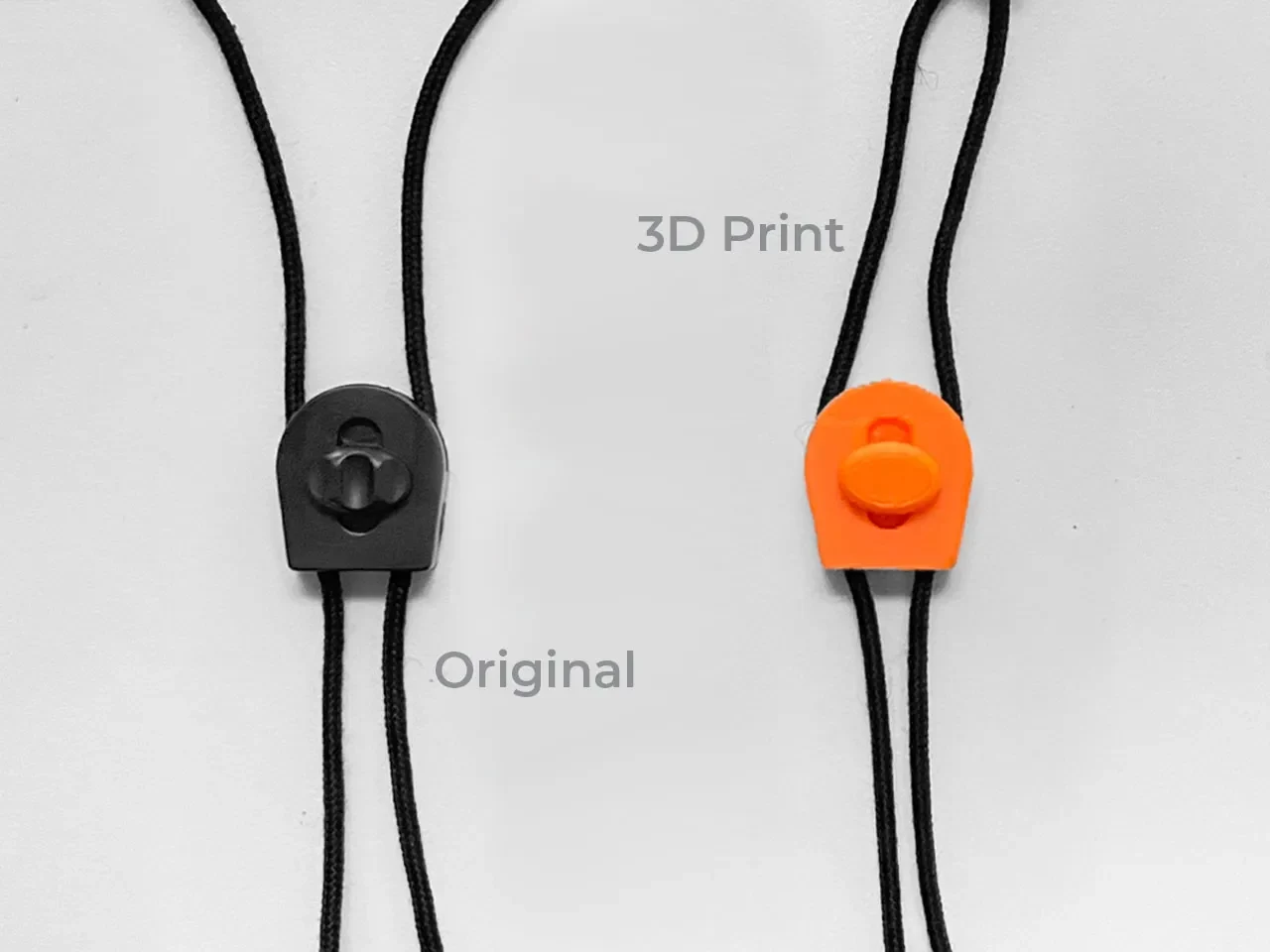

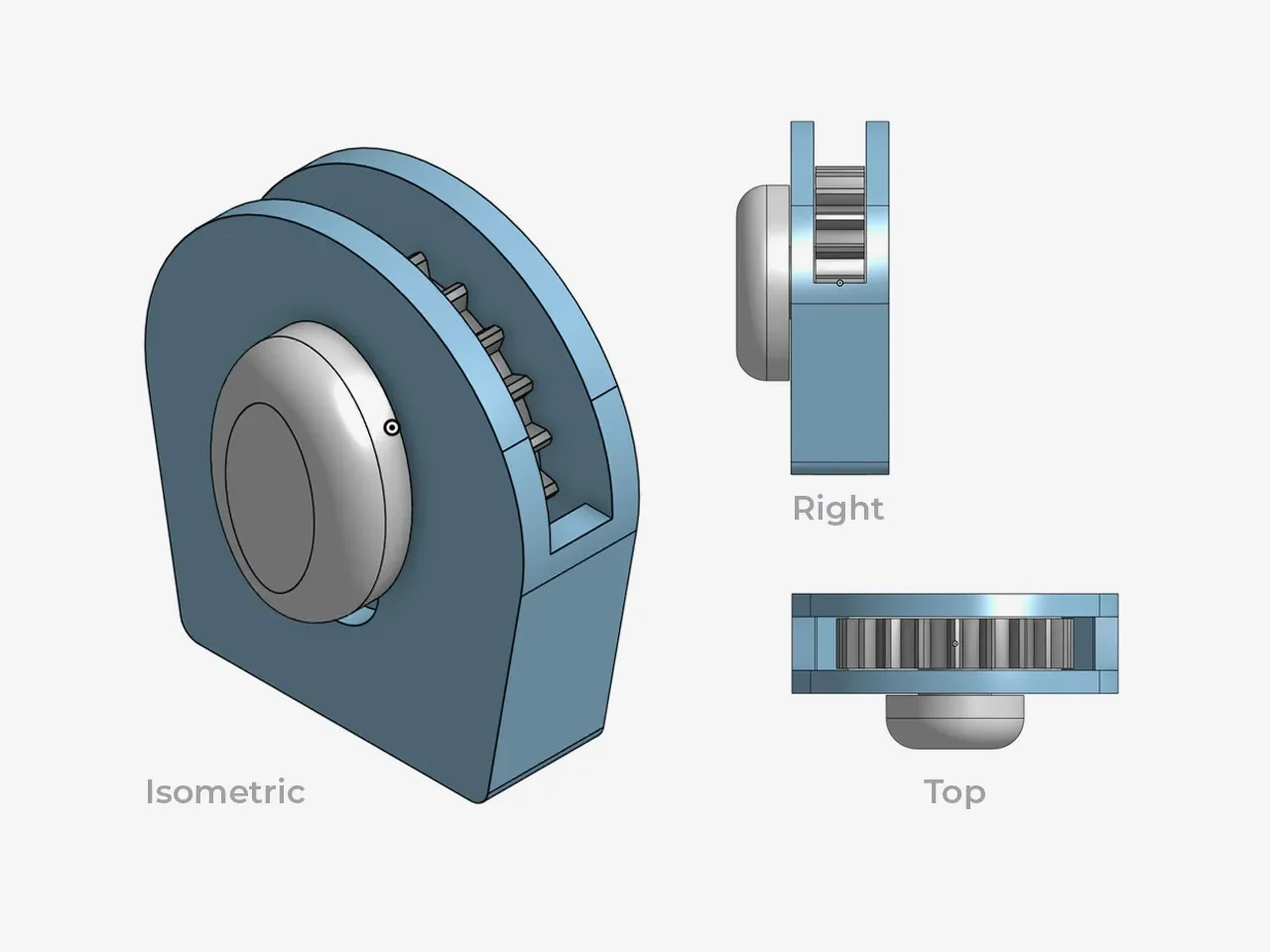

Один из фиксаторов для шнурков в моих ботинках для сноуборда сломался, поэтому я разработал параметрическую замену с помощью OnShape.
Это касается тонких внутренних шнурков сноубордических ботинок, а не толстых внешних шнурков самих ботинок (см. фото и пояснения внизу). Однако он подойдет для любого круглого ш��урка диаметром примерно 3/32 дюйма (~ 2,5 мм).
Информация о модели и печати
Хотя вы можете печатать с использованием PLA для тестирования, если вы планируете использовать его в холодной среде, настоятельно рекомендуется использовать PETG, поскольку он намного лучше справляется с низкими и отрицательными температурами.

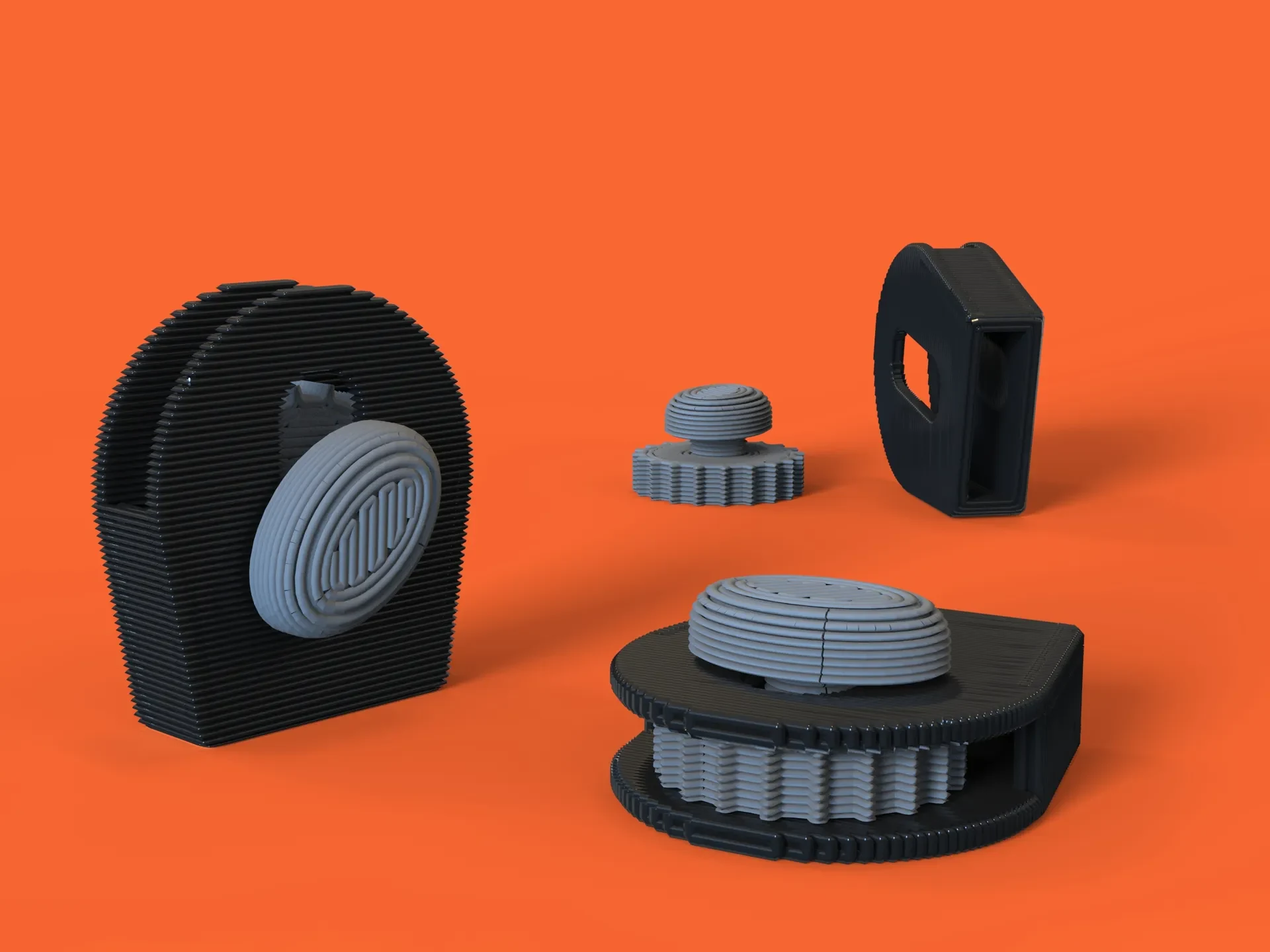

Ручка натяжителя и фрикционная шестерня рассчитаны на очень плотное прилегание. Нажмите сильно, чтобы полностью соединить! Существует две версии ручки: PLA (более плотная посадка) или PETG (более свободная посадка). Однако рекомендуется также нанести небольшое количество суперклея, чтобы скрепить детали (будьте осторожны, чтобы клей не попал на детали, которые должны скользить или перемещаться).

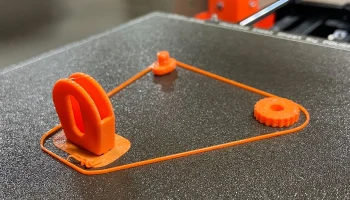

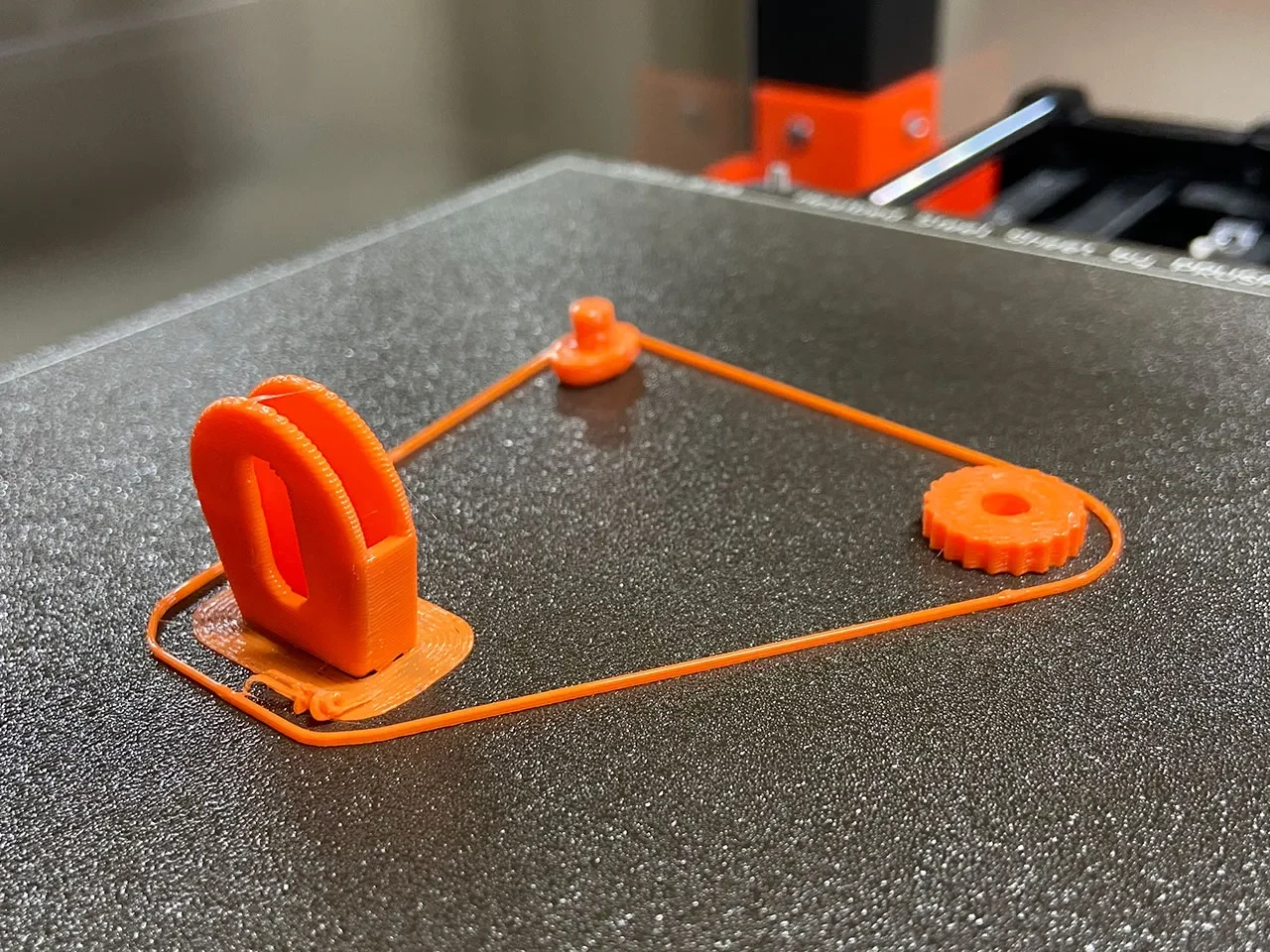

Файл .3mf настроен на печать каждой из трех частей последовательно, чтобы уменьшить количество строк, и не требует каких-либо поддержек. Однако у меня были некоторые проблемы с прилипанием основания к PETG и текстурированному листу, поэтому я добавил поля к основной части.
Использование

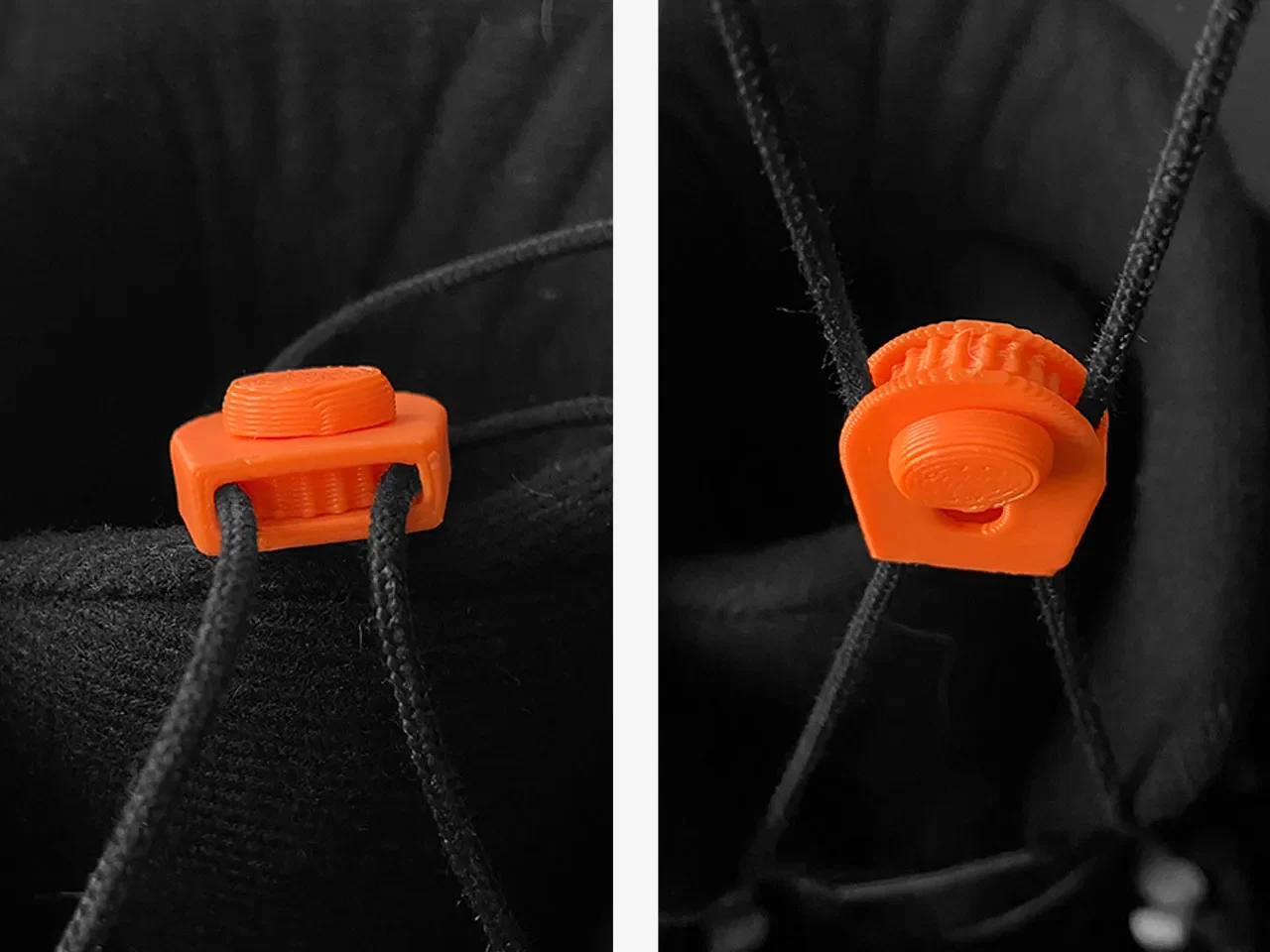

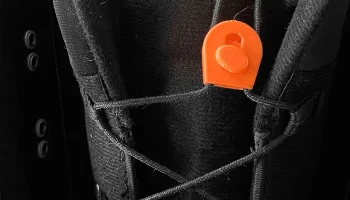

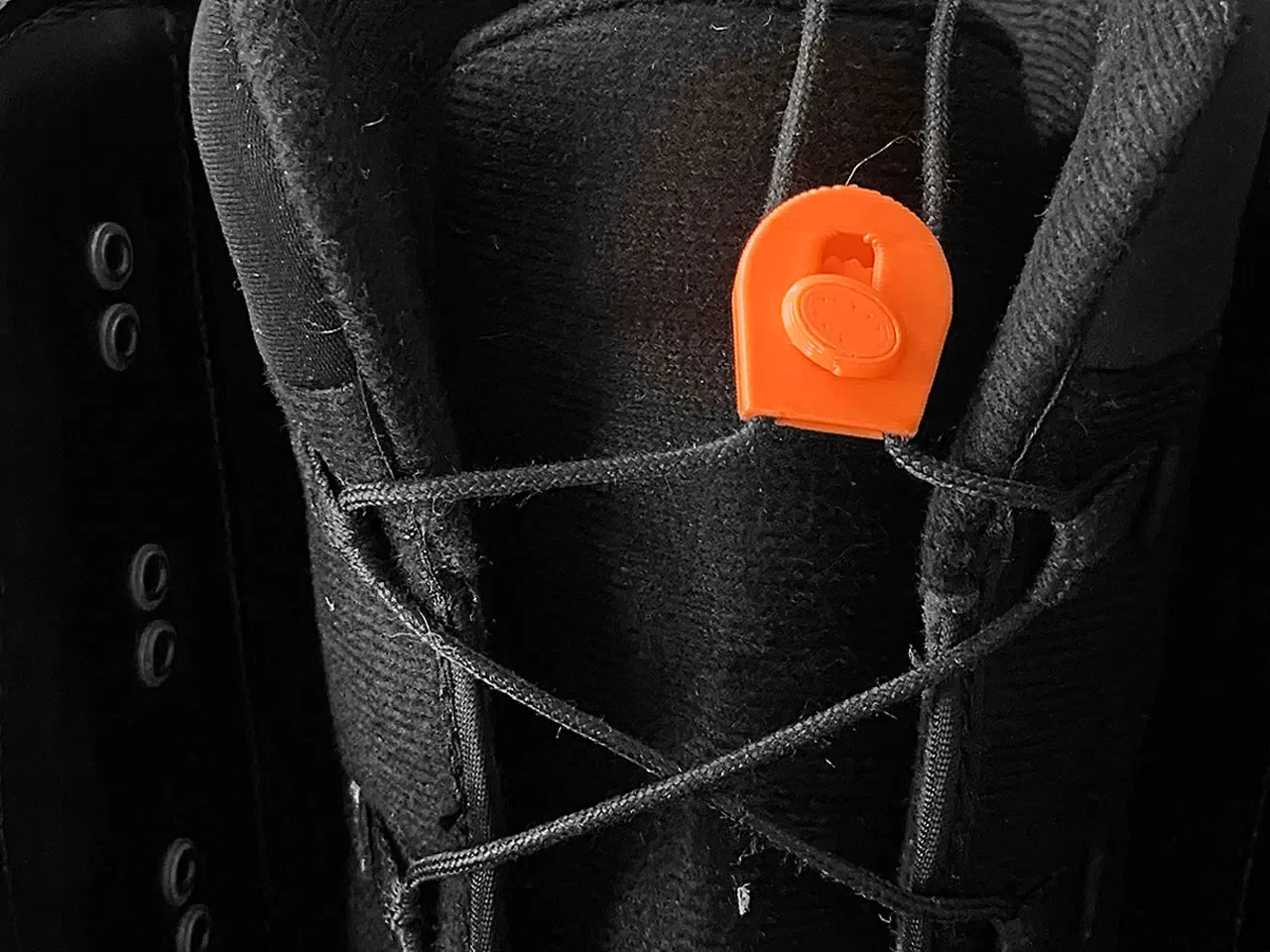

Заправить шнурки может быть немного сложно, и может потребоваться небольшой нажим небольшой отверткой или ручкой. Плоская квадратная часть «Основного корпуса» должна быть направлена к земле, а «Ручка натяжителя» должна быть обращена наружу и от вашего тела.
Что такое лайнеры?
У REI есть отличное объяснение
Под «вкладышем» подразумевается весь внутренний ботинок сноубордического ботинка. Вкладыши обычно изготавливаются из этиленвинилацетата (ЭВА), легкого пластичного полимера, который у большинства людей ассоциируется с поролоном. Как и в кроссовках, EVA обеспечивает амортизацию, устойчивость и изоляцию ног сноубордиста.
Изображение предоставлено: Саймон Джек Берджесс — Руководство для покупателей сноубордических ботинок
