Светодиодная панель с креплением VESA

Каждую осень я страдаю ужасным сезонным аффективным расстройством (САР). В этом году я поклялся, что получу солнечную лампу! Но, эй, почему бы не сделать солнечную лампу???

Поскольку мне нужен каждый дюйм рабочего места, чтобы хранить ��учу бесполезного мусора, я решил, что мне нужно что-то, что можно было бы прикрепить к монитору. Я решил, что это направит эти восхитительные фотоны прямо в окна моего мозга.

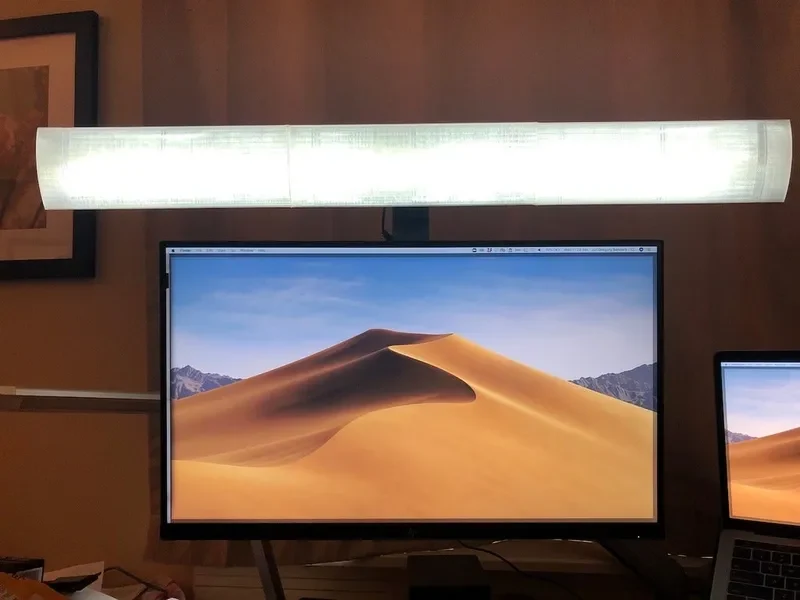

Спустя пару часов работы в CAD, вот результат: трехфутовая световая полоса, парящая над моим монитором. Оказывается, большой широкий рассеянный свет также помогает мне выглядеть менее ужасно на моих слишком частых встречах в Zoom! Я выбрал несколько светодиодов, которые позволяют регулировать цветовую температуру и для вечернего использования. (Более теплый свет также может быть эффективен для лечения САР!)

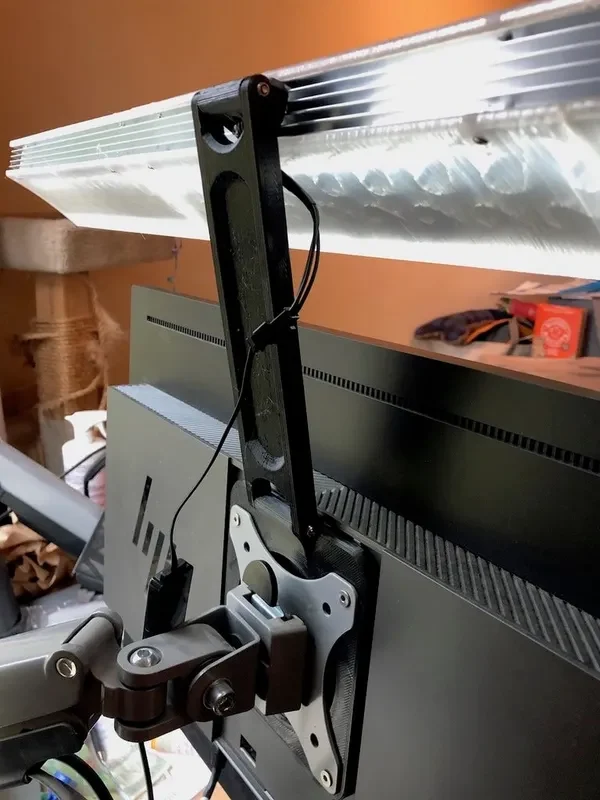

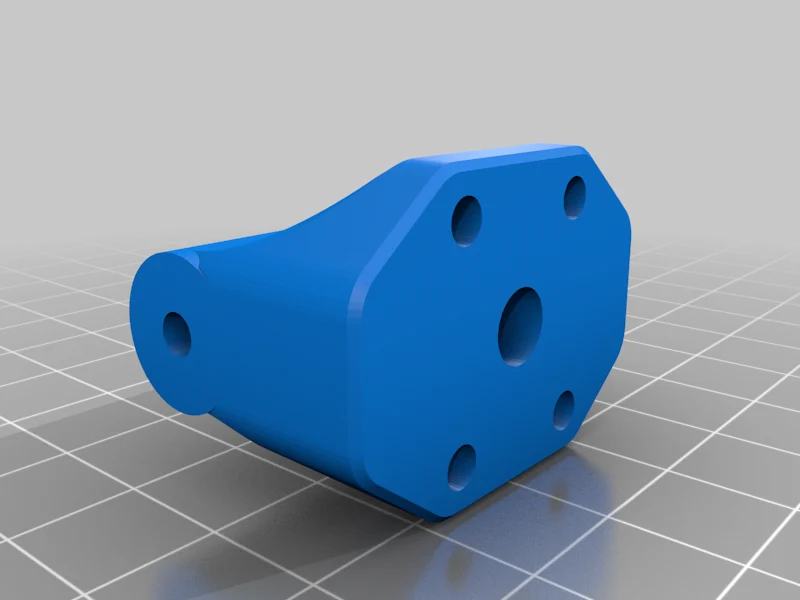

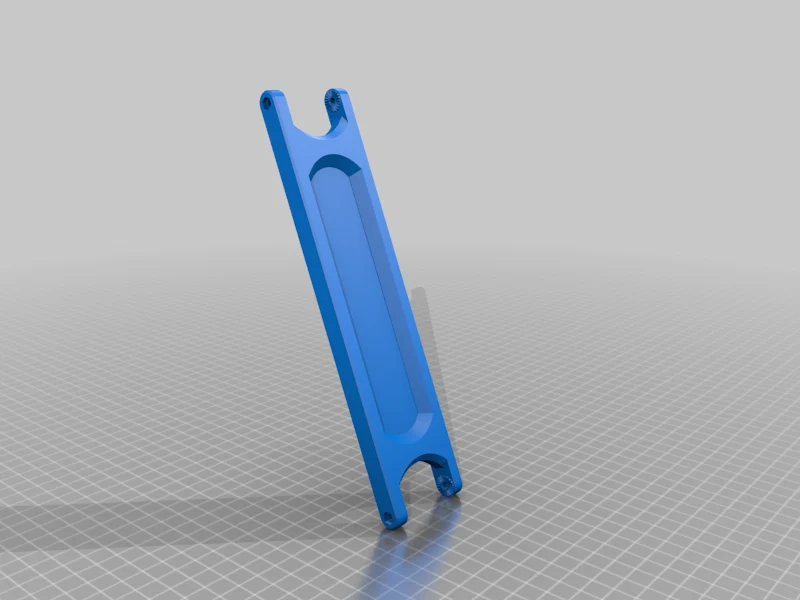

Обновление: Моя партнерша решила, что тоже хочет такой же, поэтому я сделал обновленную модель диффузора, а также обновленное крепление. «Ленточное крепление» можно прикрепить к задней части монитора, не поддерживающего VESA, с помощью двусторонней ленты или клейких полосок 3M Command или использовать в качестве ножки прямо на столе. Новый дизайн диффузора теперь взаимосвязан, и вам нужно распечатать одну центральную версию и две боковые версии.

Вот моя общая спецификация материалов для этой сборки:

Прозрачный PLA для диффузора (450 г; ~13 долларов США; Atomic Natural PLA выглядит намного лучше, чем другие прозрачные PLA, которые я пробовал. В этом отношении PLA превосходит PETG, поскольку он менее прозрачен и более рассеивает свет).

Черный PLA для кронштейна (130 г; PrintedSolid Jessie Black)

Алюминиевый экструдированный радиатор размером 36 x 1 дюйм (~ 10 долларов США)

Регулируемая белая светодиодная лента (24 доллара США)

Винты M3 с полукруглой головкой 12 x 8 мм.
4 винта M3 с полукруглой головкой 20 мм
2 винта M3 50 мм с головкой под торцевой ключ
4 шестигранные гайки M3
2 нейлоновые гайки M3

Распечатать инструкции
Категория: Краткое описание офиса

Каждую осень я болею ужасным сезонным аффективным расстройством (САР). В этом году я поклялся, что получу солнечную лампу! Но, эй, почему бы не сделать солнечную лампу???

Поскольку мне нужен каждый дюйм рабочего места, чтобы хранить кучу бесполезного мусора, я решил, что мне нужно что-то, что можно было бы прикрепить к монитору. Я решил, что это направит эти восхитительные фотоны прямо в окна моего мозга.

Спустя пару часов работы в CAD, вот результат: трехфутовая световая полоса, парящая над моим монитором. Оказывается, большой широкий рассеянный свет также помогает мне выглядеть менее ужасно на моих слишком частых встречах в Zoom! Я выбрал несколько светодиодов, которые позволяют регулировать цветовую температуру и для вечернего использования. (Более теплый свет также может быть эффективен для лечения САР!)

Обновление: Моя партнерша решила, что тоже хочет такой же, поэтому я сделал обновленную модель диффузора, а также обновленное крепление. «Ленточное крепление» можно прикрепить к задней части монитора, не поддерживающего VESA, с помощью двусторонней ленты или клейких полосок 3M Command или использовать в качестве ножки прямо на столе. Новый дизайн диффузора теперь взаимосвязан, и вам нужно распечатать одну центральную версию и две боковые версии.

Вот моя общая спецификация материалов для этой сборки:

Прозрачный PLA для диффузора (450 г; ~13 долларов США; Atomic Natural PLA выглядит намного лучше, чем другие прозрачные PLA, которые я пробовал. В этом отношении PLA превосходит PETG, поскольку он менее прозрачен и более рассеивает свет).

Черный PLA для кронштейна (130 г; PrintedSolid Jessie Black)

Алюминиевый экструдированный радиатор размером 36 x 1 дюйм (~ 10 долларов США)

Регулируемая белая светодиодная лента (24 доллара США)

Винты M3 с полукруглой головкой 12 x 8 мм.
4 винта M3 с полукруглой головкой 20 мм
2 винта M3 50 мм с головкой под торцевой ключ
4 шестигранные гайки M3
2 нейлоновые гайки M3

Настройки печати

Принтер:

Artillery3D Sidewinder X1

Плоты:

Нет

Поддерживает:

Да

Разрешение:

0,3 мм

Заполнение:

15%

Нить накаливания: Различные PLA Различные

Примечания:

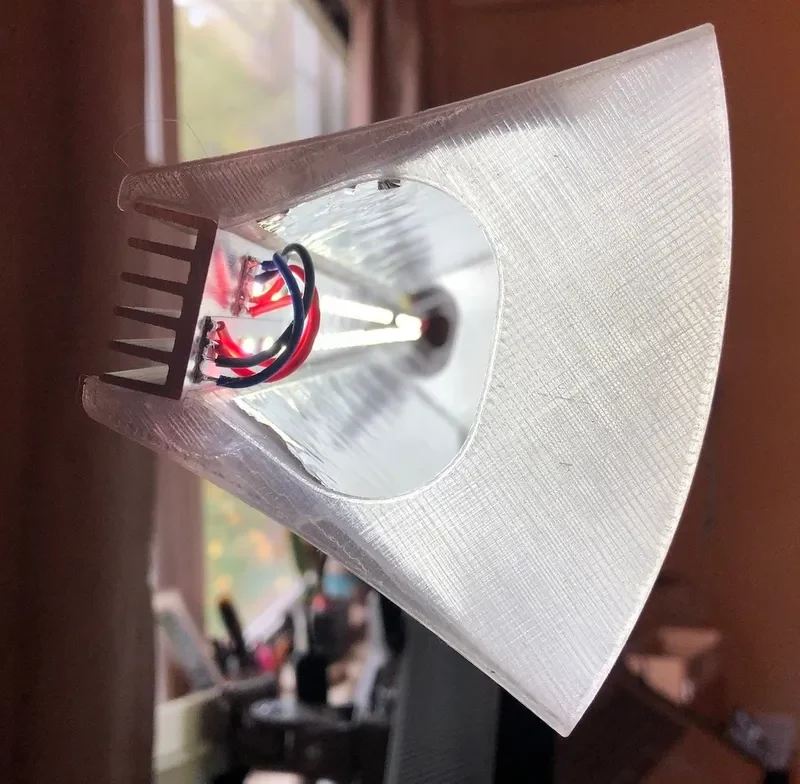

Диффузоры: напечатан один периметр, 5% заполнение гироида.

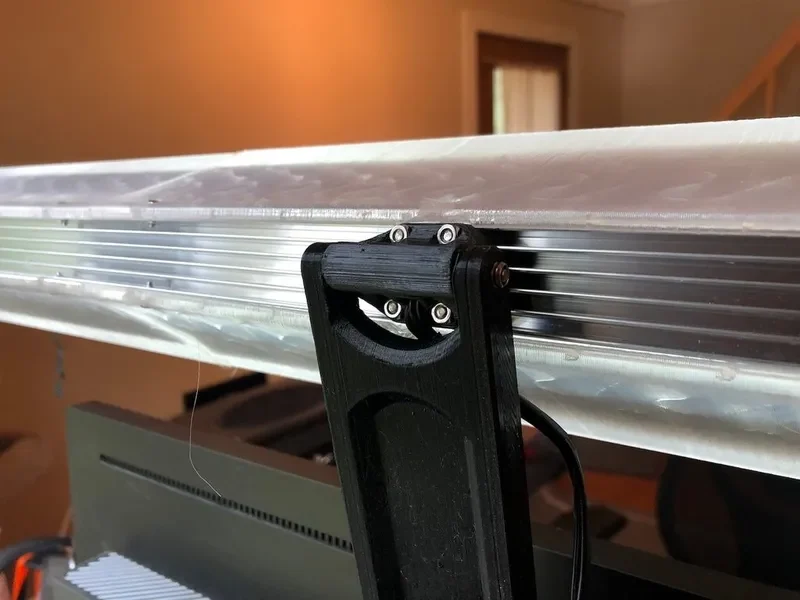

Кронштейн: напечатаны 4 периметра, 15% заполнение гироида. Единственная часть, которая нуждается в поддержке, — это рычаг кронштейна, который следует печатать длинным узким краем на станин��, «зубцами» шарнира вверх.

Пост-печать

Я слегка отшлифовал рассеиватели наждачной бумагой с зернистостью 120, чтобы свет был равномерным.
