Коробка для колоды MTG Commander с поворотным замком
Довольно простая коробка для колоды MTG Commander, включающая:

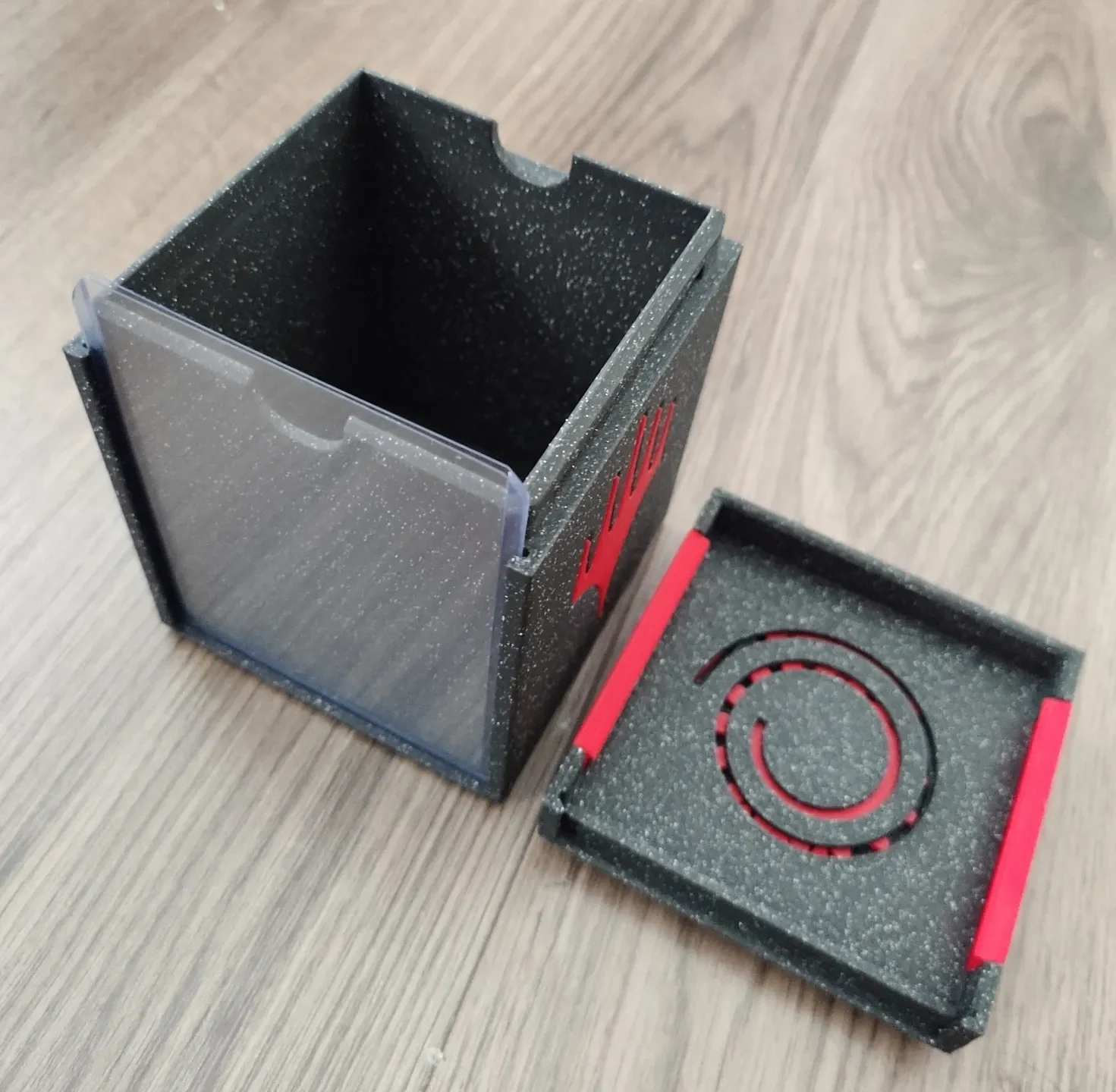

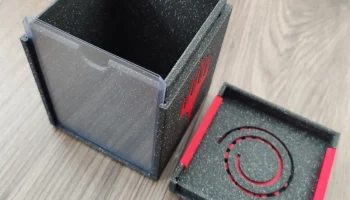

Верхняя часть с поворотным замком и поворот логотипа MTG откроют захваты и позволят снять крышку. Захваты закрываются автоматически благодаря пружине.
Прекрасно вмещает 100 карт MTG в обложках.

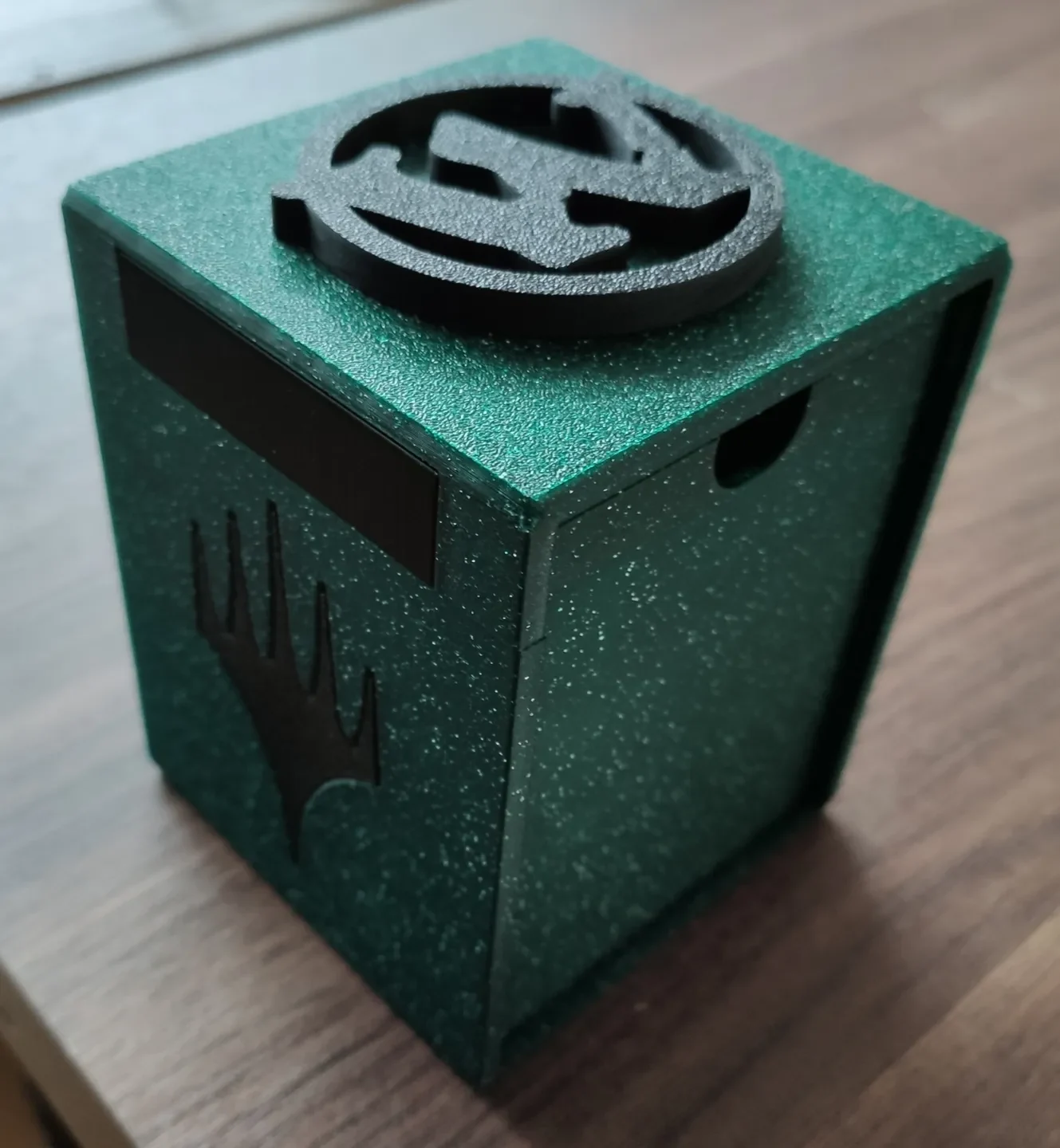

Слот Toploader, отображающий вашего командира, позволяет легко определить, какая колода находится внутри коробки.
Печать:
Для этого нужен достаточно хорошо настроенный принтер, используются зазоры 0,2мм. Он очень хорошо печатается на моем Bambu Lab P1P.
Все должно быть пригодно для печати без подставок и с достаточно базовыми настройками (т. е. высота слоя 0,2 мм, заполнение 10-15 %).

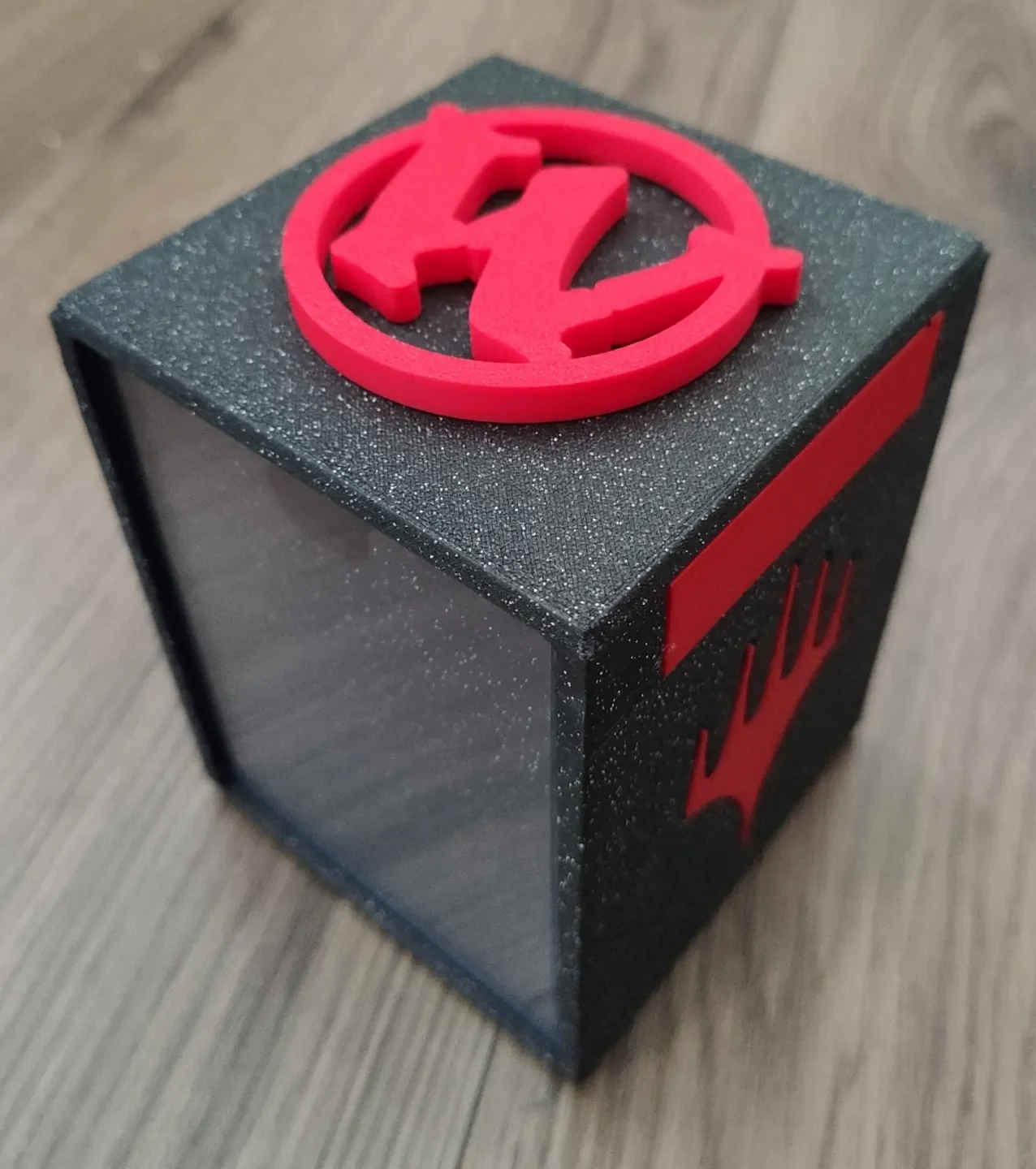

Рекомендуется печатать основание, пружину и крышку одним цветом (например, Galaxy Black выглядит очень красиво), а все остальные детали другим цветом (например, красным).
Обратите внимание, что на быстром принтере захваты могут затупиться на первых слоях из-за разницы в скорости печати:
Чтобы предотвратить это, установите низкую скорость (например, 20 мм/с) для внешней стены:
Углублениям в верхней части основания, куда входят захваты, может потребоваться поддержка, в моих тестах они провисали лишь на небольшую величину без поддержки, что не вызывало никаких проблем с захватами, кроме YMMV:
Сборка:
Поместите 2 захвата в крышку, они подходят только в одном направлении (см. рисунок ниже).
Поместите шестерню поверх пружины и поместите пружину внутрь крышки. Для этого может потребоваться некоторое усилие, так как посадка довольно плотная.
Вставьте логотип Magic с другой стороны, прижимая к штифту пружины и фиксируя все вместе; Опять же, здесь может потребоваться некоторая сила.
Приклейте логотипы Commander на каждую сторону.
Поворотный замок, вдохновленный https://www.printables.com/model/86169, созданный @3DPrinty, хотя этот дизайн был создан с нуля.
Я новичок в проектировании САПР, и это моя первая модель, которой я чувствую себя достаточно комфортно, делясь ею с сообществом. Если вам понравилась эта модель, пожалуйста, купите мне кофе.
