Hex Lock MTG 100 Card Commander Deck Box 2.0 - Magic the...

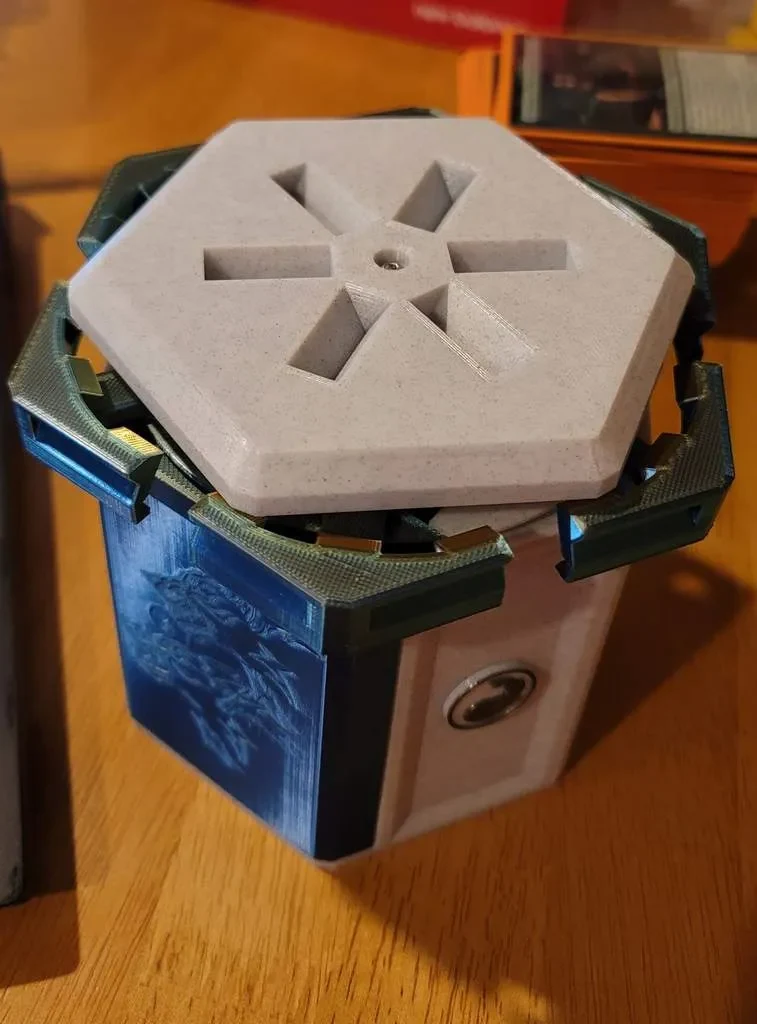

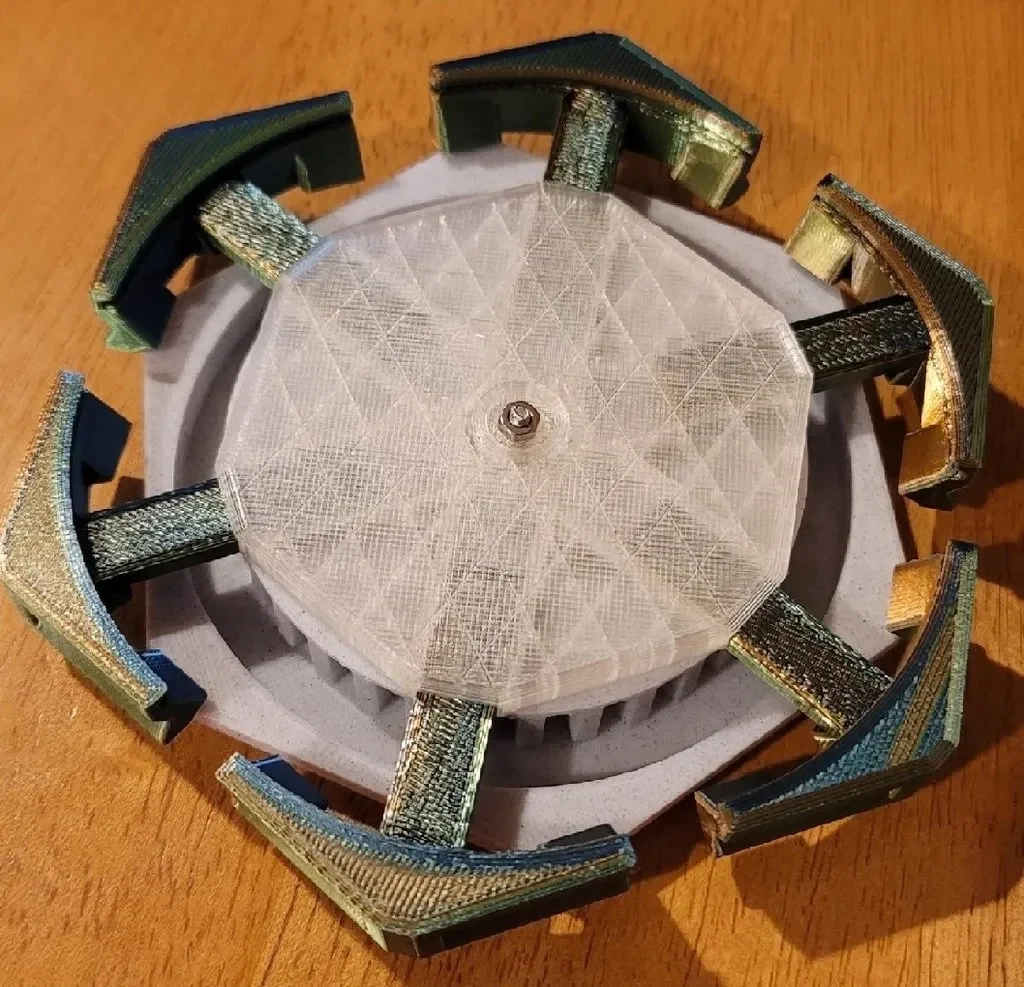

Это ремикс потрясающей расширяющейся коробки для колоды Gimpel с открывающимся движением. Небольшой поворот верха заставляет шесть запирающих механизмов выдвинуться и освободить его. Пока я создавал два из них, я внес хотя бы небольшие изменения в каждый файл:

Я потратил много времени на его модификацию и улучшение. Мне бы хотелось увидеть мейки и ремиксы, поделитесь, пожалуйста!

https://www.youtube.com/shorts/iSprrfB4Hj4

Разбивка модификаций

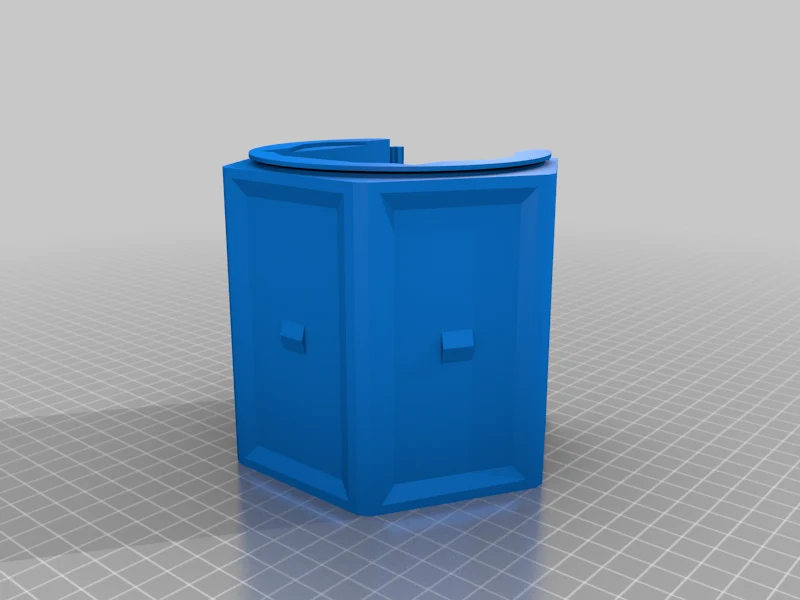

База
Увеличенная ширина для размещения конвертов для карт Dragon Shield (66x91 мм). В эту коробку НЕ поместятся колоды с двойными рукавами, но я слышал, что вы можете увеличить ее до 106%, и она все равно будет работать.
Добавлены косметические отступы.
Добавлены замки для символов маны.

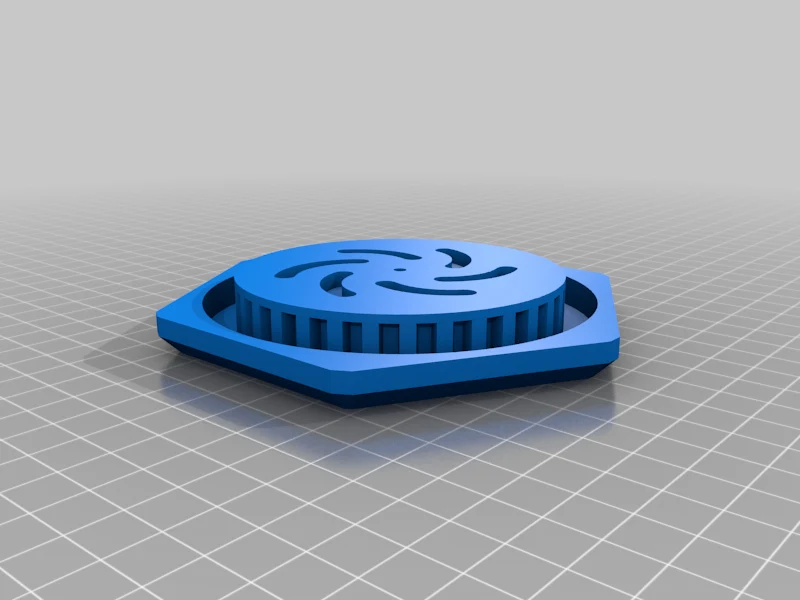

Топ
Соединил шестерню с верхом, так как обнаружил, что это точка отказа.

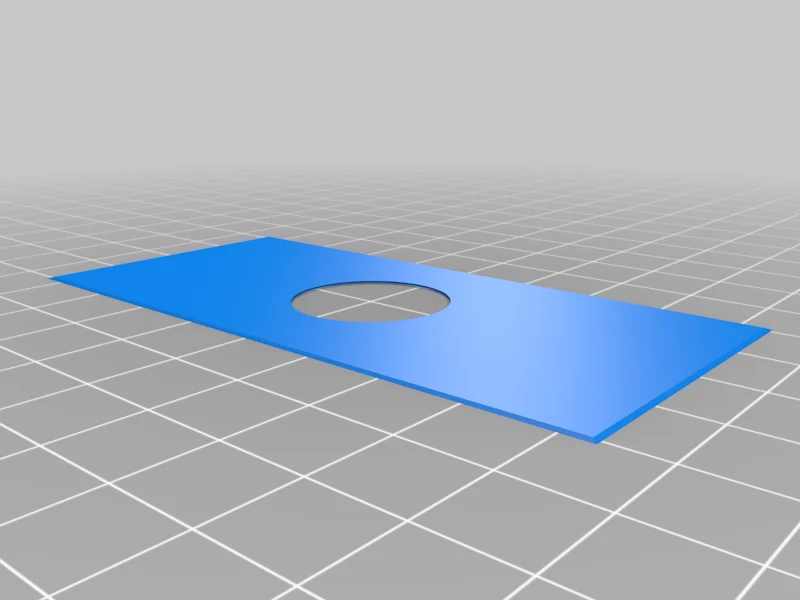

Поместите объединенную «шайбу» под шестерню, чтобы эстетика шестерни не цеплялась за замки при скручивании.
Сделал это справа плотно, слева свободно, а все было наоборот.
Увеличенный размер отверстия для болта 3 мм.
Добавлены косметические отступы
Удален логотип MTG, чтобы упростить печать первого слоя.
Топ V2
То же, что и выше, но я удалил косметические отступы и добавил логотип OG MTG. Я видел, что люди предпочитают это. Вместе с этим необходимо распечатать MTG_Logo_for_V2_Top.stl.

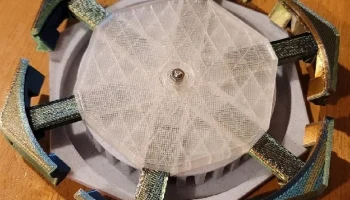

Замки
Включены косметические отступы
Добавлены угловые фланцы для плавного открытия и закрытия.
Топ 2
Увеличенный размер отверстия для болта 3 мм.
Магические Эмблемы
Индивидуальный дизайн для прилегания к боковым сторонам основания

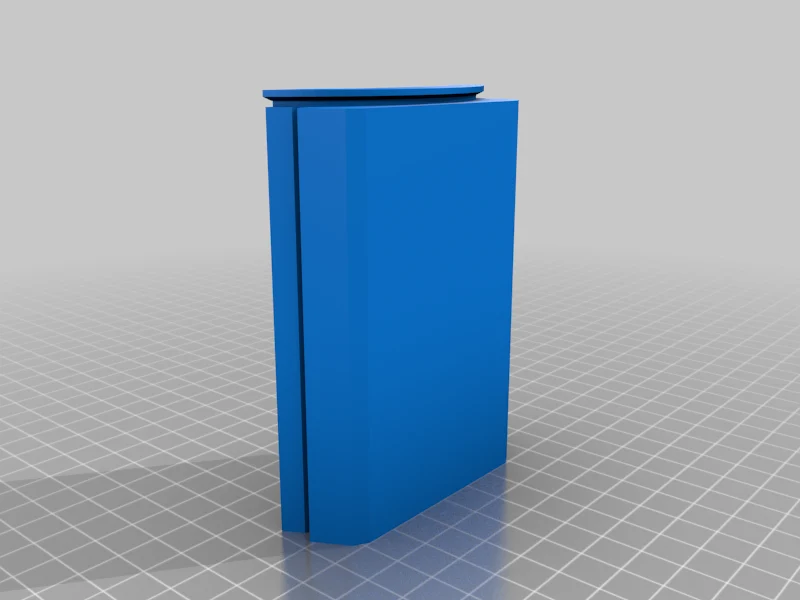

Командующие фронтами
Изменен размер слота командира для размещения обложки для карт Драконьего Щита.
Удалены символы маны из держателя кубика (из-за этого на лицевой стороне появлялись ореолы).

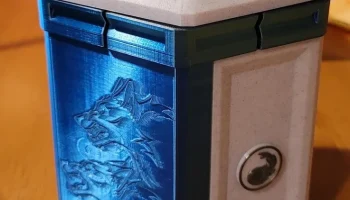

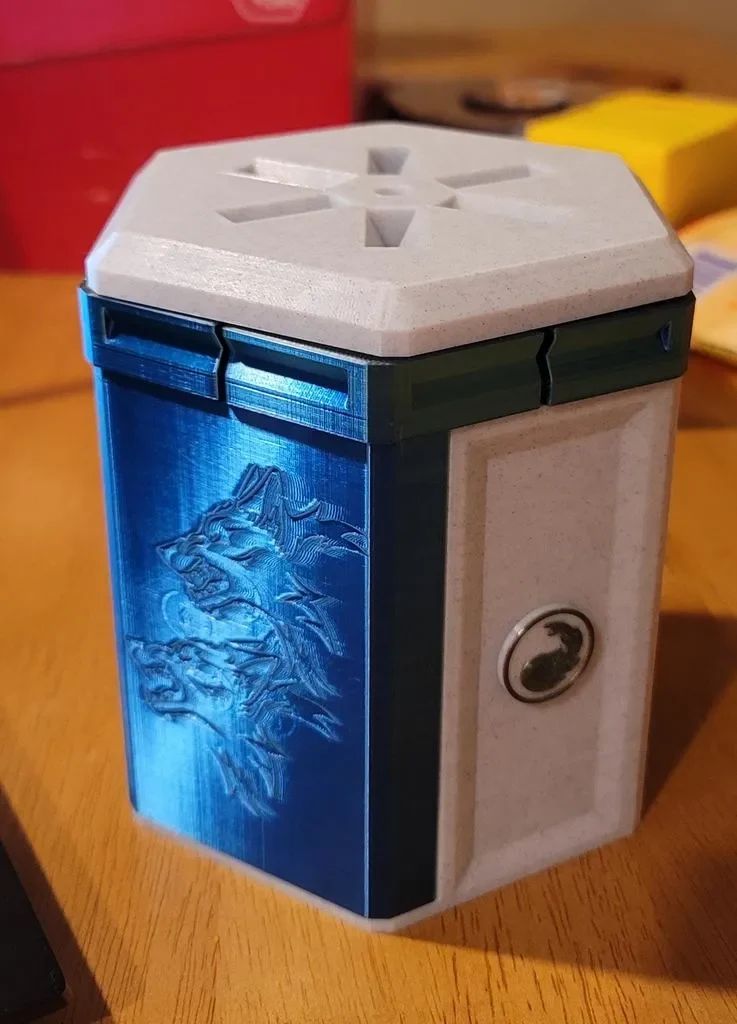

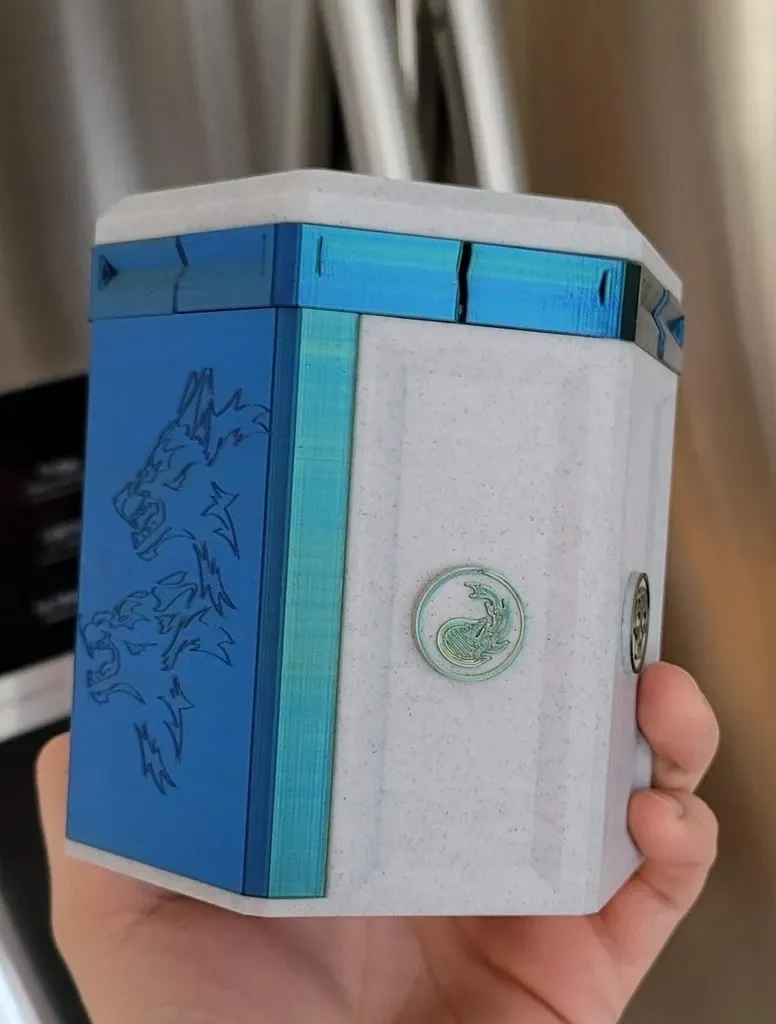

Создан передний край с отступом «Волк».
Создан зубчатый передний план «Skullthulu».
Базовые цветные пластины
Пластины, окружающие символы маны на основании, добавляют дополнительный цвет.
Лично я их не распечатывал, но сообщество распечатало, и я слышал, что они подходят.
Настройки печати
Высота слоя: 0,12 для всех, кроме эмблем. Распечатайте с размером 0,08, чтобы получить достаточно слоев и избежать дыры на эмблеме черепа.
Заполнение: 10%
Количество стен: 3
Опоры: необходимы только для замков под горизонтальными секциями. Может показаться, что вам нужна поддержка снаряжения, но вы не сможете четко видеть эту область, даже если у вас плохой мост.
Другие материалы
Болт М3 20 мм
Гайка М3
Шайба М5
Дополнительно — клей для фиксации резьбы гайки.
Инструкции по сборке
Сложите в следующем порядке: Верхние 2 > Замки > Шайба M5.
Обратите внимание, что я обнаружил канавки для двух верхних отпечатков разной ширины, полагаю, из-за печати FDM, а не из-за самого файла, но я не проверял. Вы сможете найти плавно перемещающиеся замки для каждой траншеи, если попробуете их в нескольких местах. Чем плавнее, тем лучше. Вы также можете отшлифовать, если хотите. Выровняйте замки полностью закрытыми, чтобы получился шестиугольник.
Вставьте болт М3 в верхнюю часть. Опустите Top на другую стопку, пытаясь выровнять два шестиугольника, и с некоторым давлением повозитесь с ним на столе, пока все части не совпадут друг с другом.
Наденьте гайку на болт
Приклеиваем эмблемы по бокам основы.
Ссылки на TinkerCAD
База: https://www.tinkercad.com/things/1p7phxiWv4c.
Топ со снаряжением: https://www.tinkercad.com/things/6pFtVBlugG9
Эмблемы: https://www.tinkercad.com/things/jTfUqdKy24M
Лицевая сторона Скуллтулу: https://www.tinkercad.com/things/cktCx05MAZf
Волчий фр��нт: https://www.tinkercad.com/things/fd7SIfMnEiM
Пустой фронт: https://www.tinkercad.com/things/ccdvO4JB38Z
Замок: https://www.tinkercad.com/things/juMMsTMdQPF.
Топ 2: https://www.tinkercad.com/things/68wWNDQ8KB9
Цветные таблички: https://www.tinkercad.com/things/jK0Bys5XDgd
Настройка передней панели
Открытый пустой фронт
Поверните пустую лицевую сторону так, чтобы область дизайна была лицевой стороной вверх.
Импортируйте .SVG вашего дизайна.
Масштабируйте в соответствии с глубиной 0,2.
Выровняйте оба перед пустым
Объединить объекты
Подставка для печати
Настройки печати

Бренд принтера:

Креативность

Принтер:

Эндер 3

Плоты:

Нет

Поддерживает:

Да

Ресо
