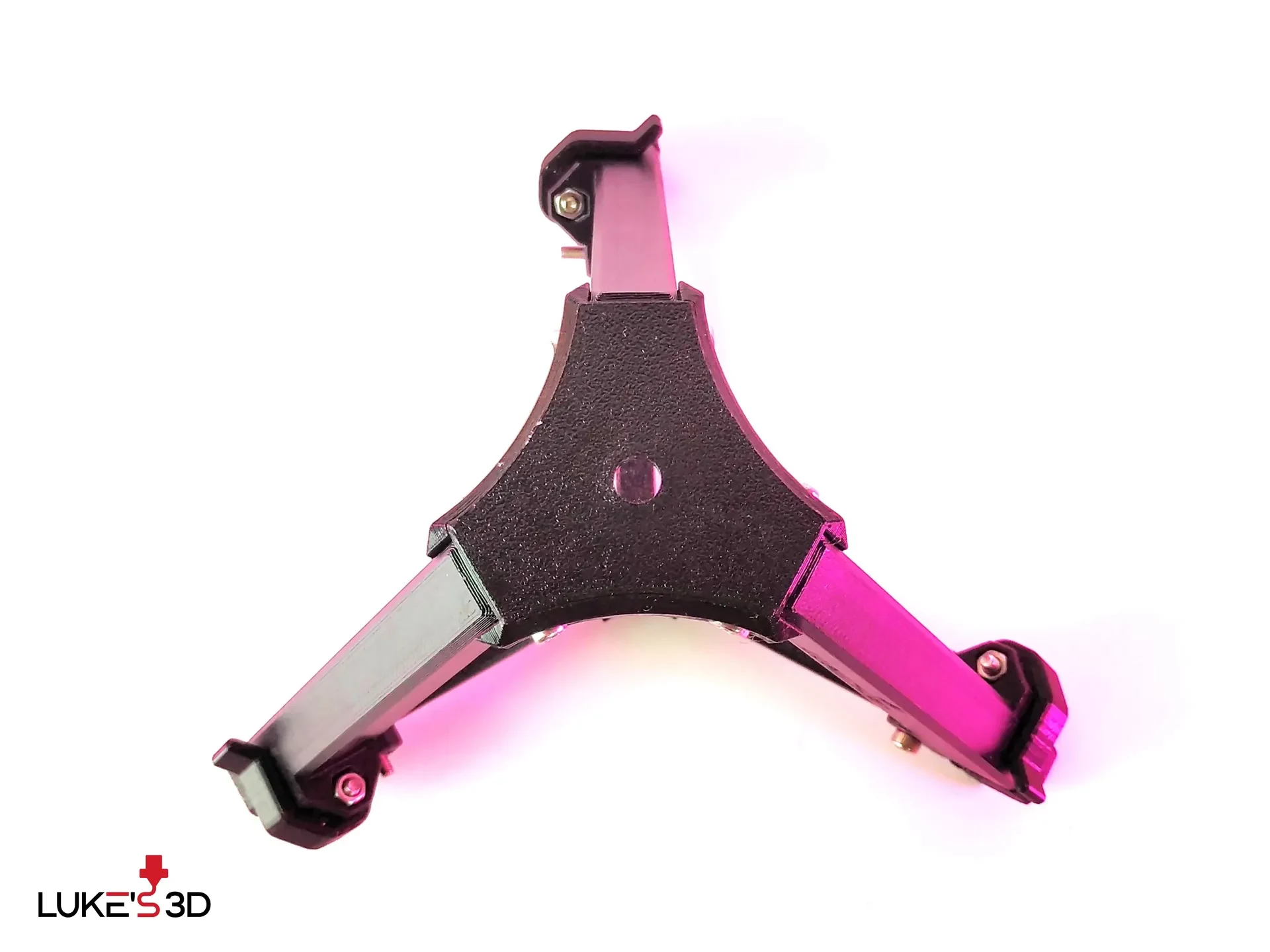

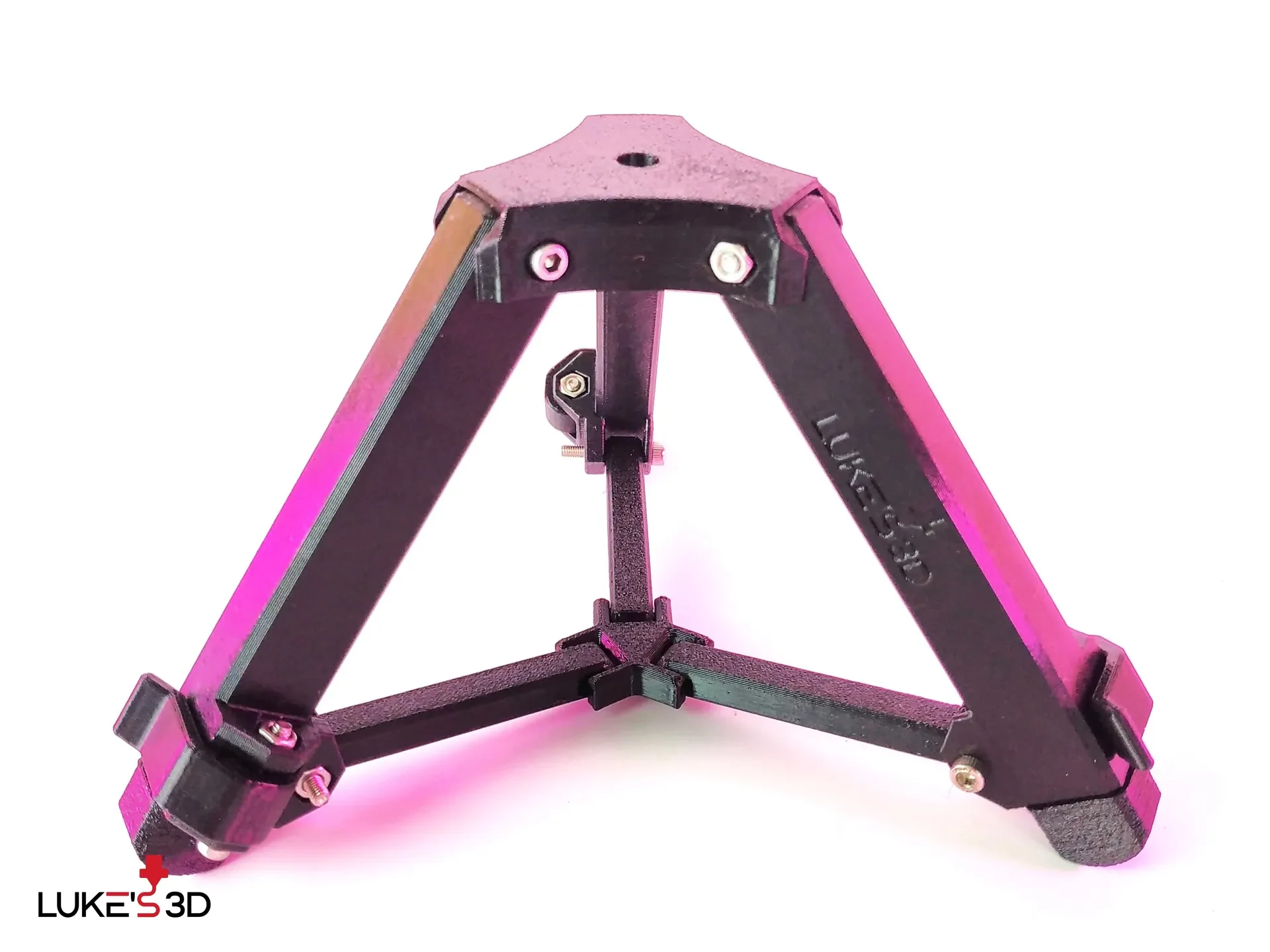

Складной мини-штатив для камеры с телескопической защелкой
Привет, ребята,
увидев телескопические штативы, с которыми вы, вероятно, знакомы, мне стало интересно, можно ли их напечатать на 3D-принтере. Поэтому я разработал механизм защелкивающегося замка, который может быть похож на тот телескопический штатив, но его можно напечатать на 3D-принтере.
Вам понадобится
ТПУ
PLA/PETG/ABS или материал по вашему выбору, PLA здесь будет лучшим вариантом.
Болт М3х20 (9х)
Гайка М3 (9 шт.)
¼-дюймовый винт камеры
шестигранный ключ/отвертка
из распечатанных частей:
Нога снаружи (3 раза)
Нога внутрь (3x)
Вставка (6x)
Рычаг (3x)
Противоскользящий носок (3 шт.)
Верхняя пластина (1x)
Нижняя пластина (1x)
Инструкции по печати
никакие опоры не нужны
все детали предварительно ориентированы, менять ориентацию не нужно
распечатайте компоненты «Вставка» и «Противоскользящие» из ТПУ. Из-за разных допусков принтера я загрузил вставку с разными вариантами толщины. Вы можете попробовать их и посмотреть, какой из них подойдет вам лучше всего. Я использовал версию 1.15, но вы можете сделать ее толще. Убедитесь, что ножка легко выдвигается, в противном случае выберите более тонкую версию.
Совет от профессионалов: после печати внутренней части ножки отшлифуйте боковые стороны (включая V-образный паз), чтобы улучшить удерживающую силу.
Сборка
Во-первых, следуйте видео сборки ниже:
начните с того, что возьмите внешний компонент ножки и вставьте вставку. Убедитесь, что вставка установлена правильно.
продолжите, вставив внутренний компонент «нога» круглым кончиком вперед.
поместите вторую вставку поверх ножки внутри. Опять же, убедитесь, что он установлен правильно.

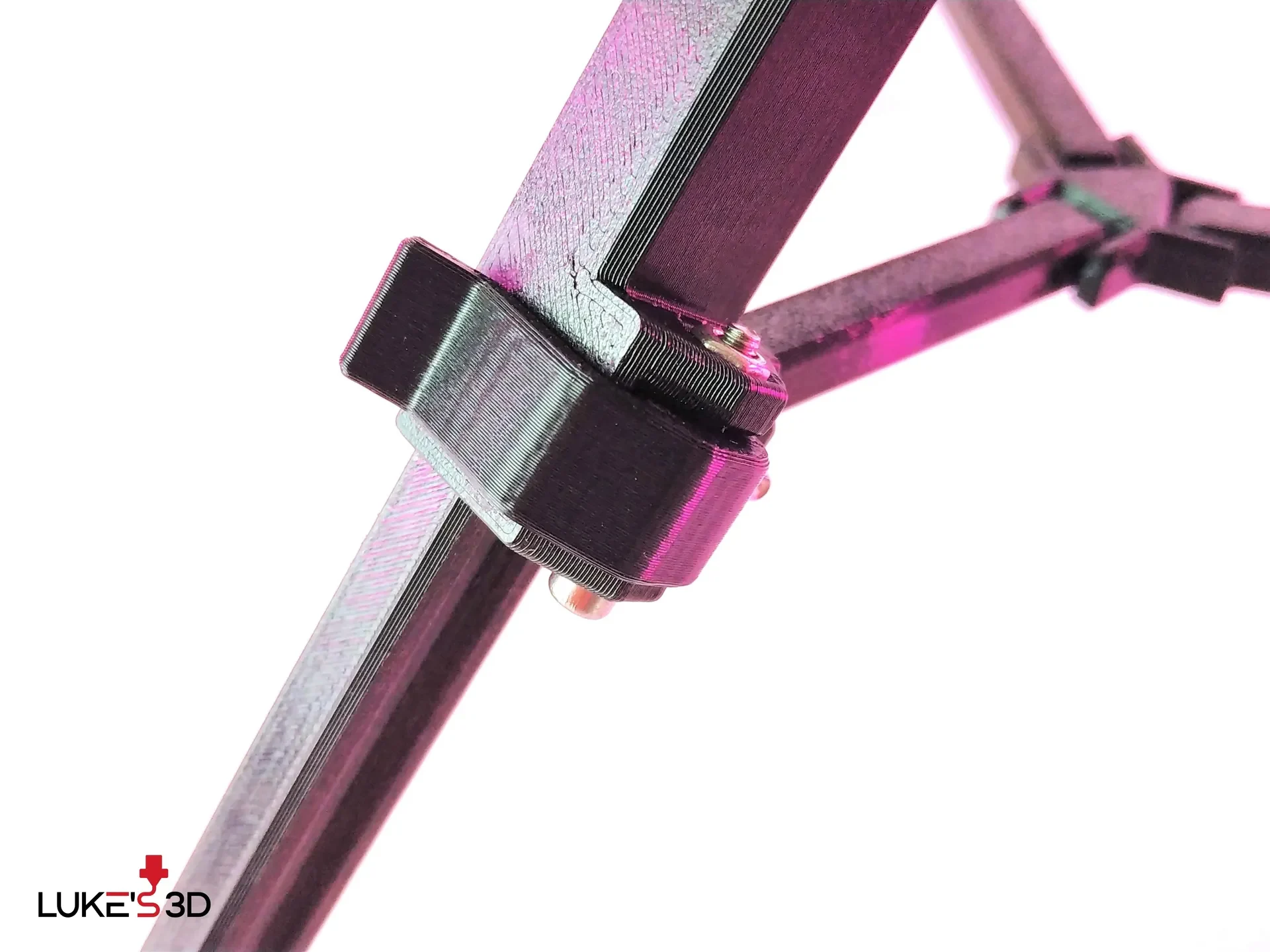

установите рычаг на место и закрутите его гайкой и болтом М3.
наденьте противоскользящий носок
повторите шаги 1-4 для всех трех ног

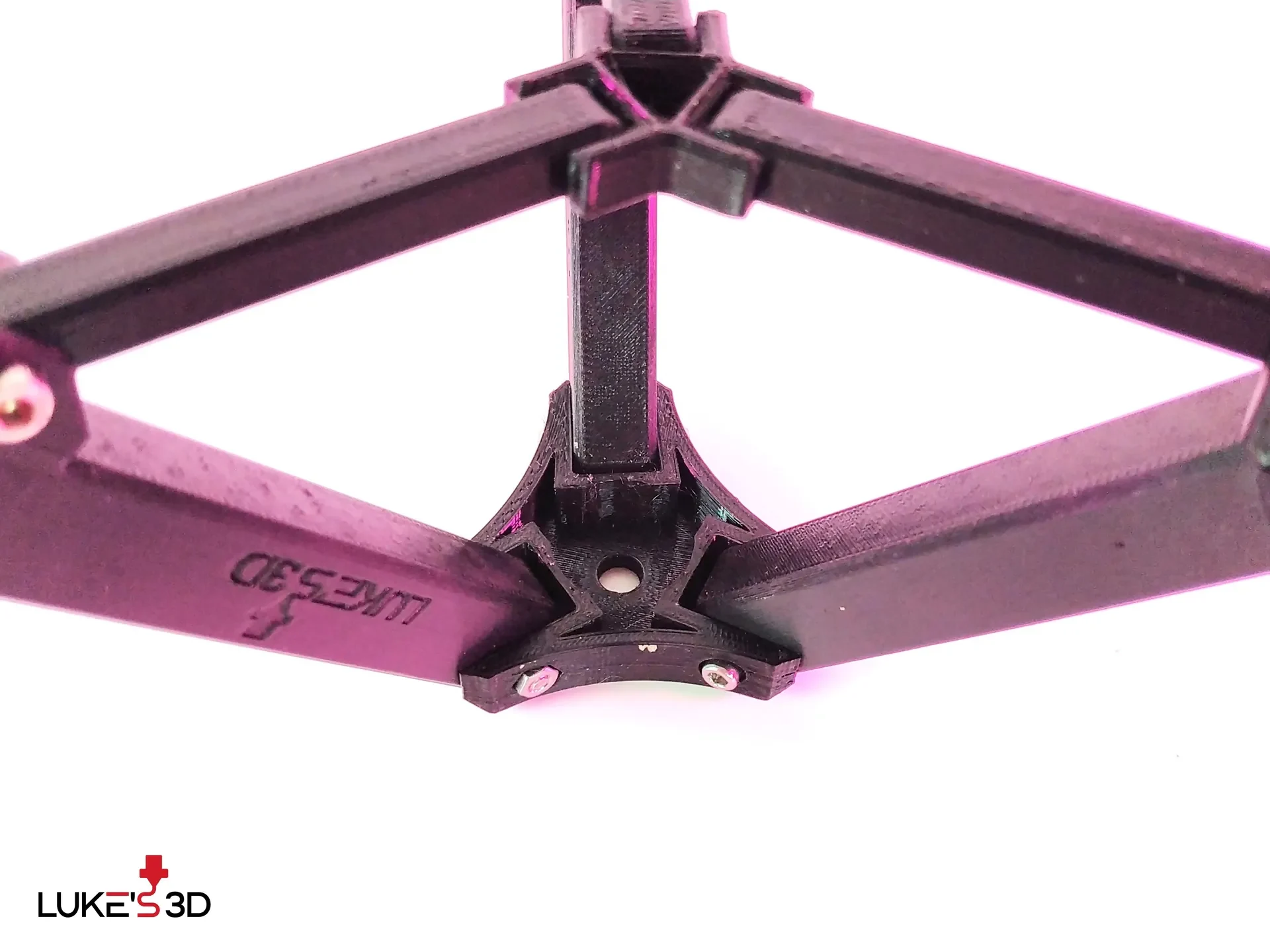

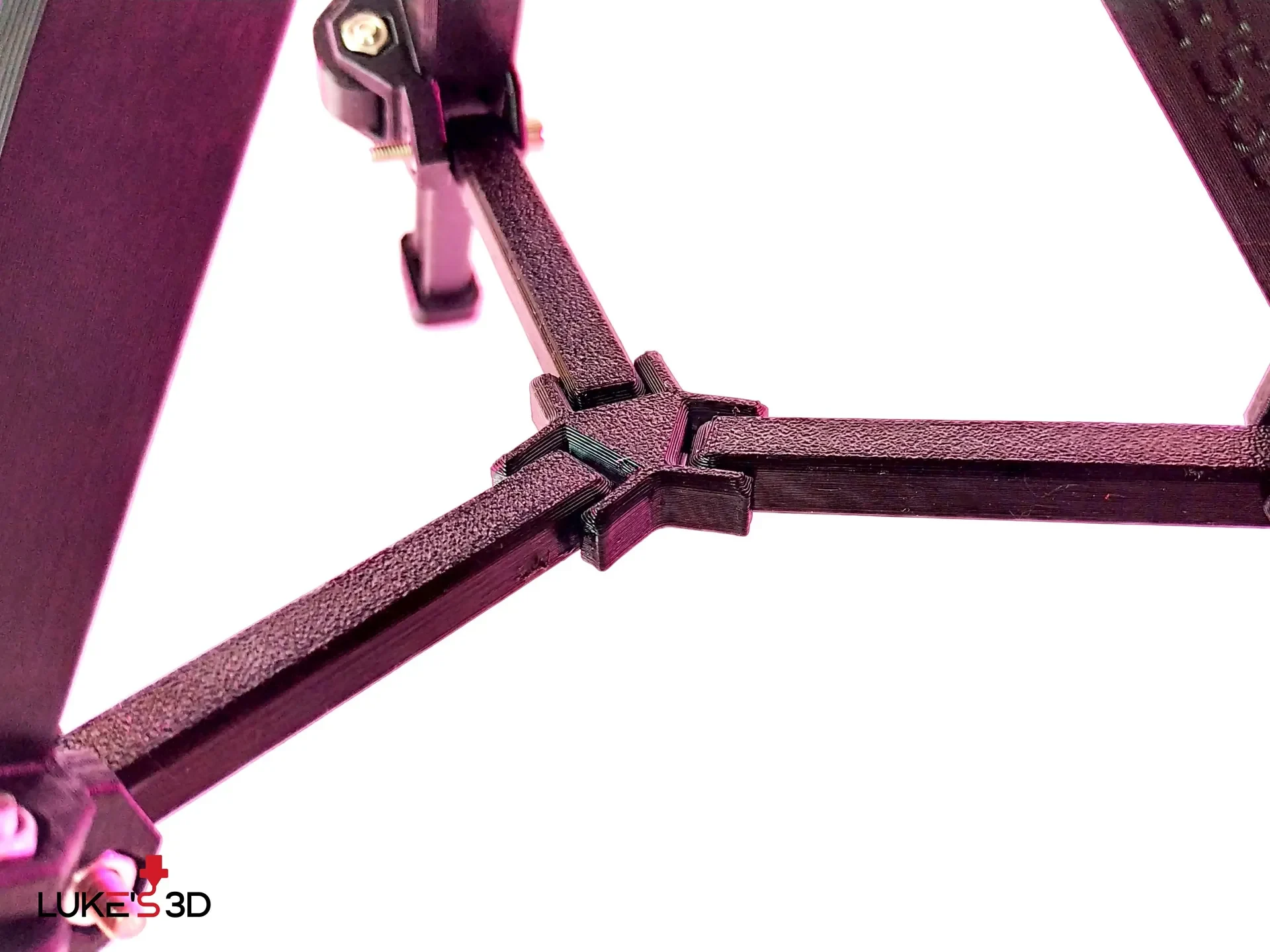

прикрутите нижнюю пластину ко всем ножкам с помощью гаек и болтов М3.

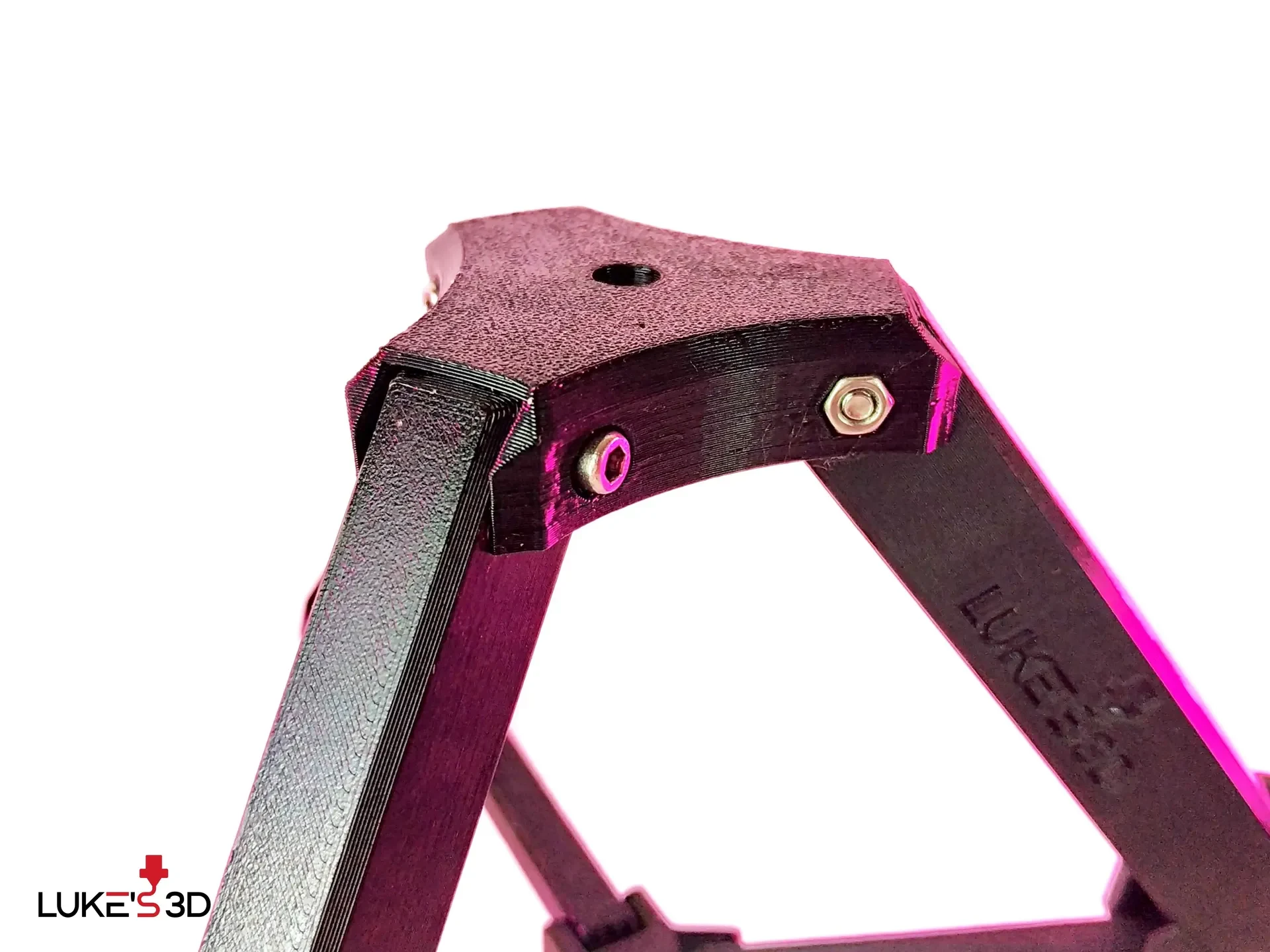

прикрутите верхнюю пластину ко всем ножкам с помощью гаек и болтов М3.

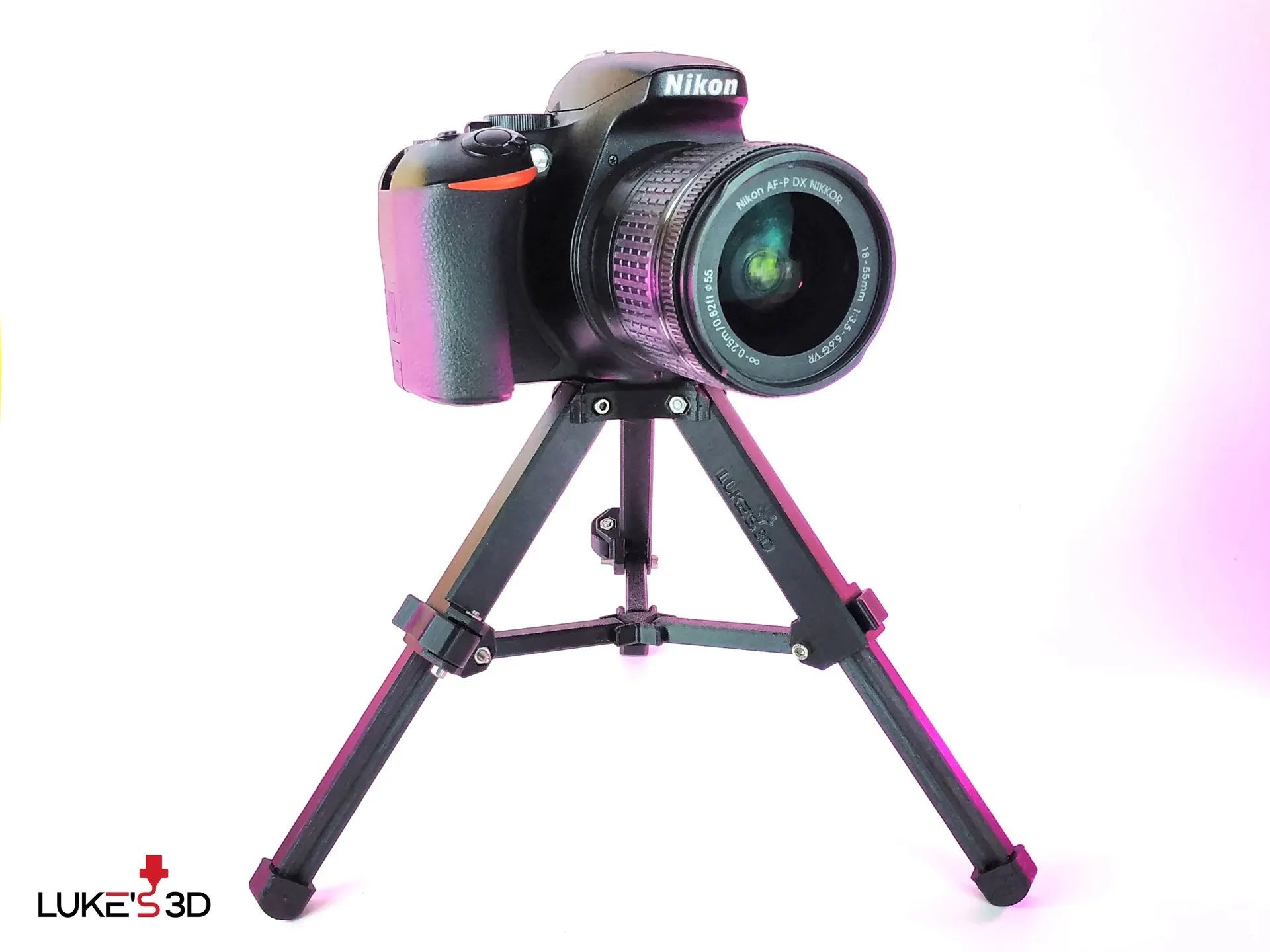

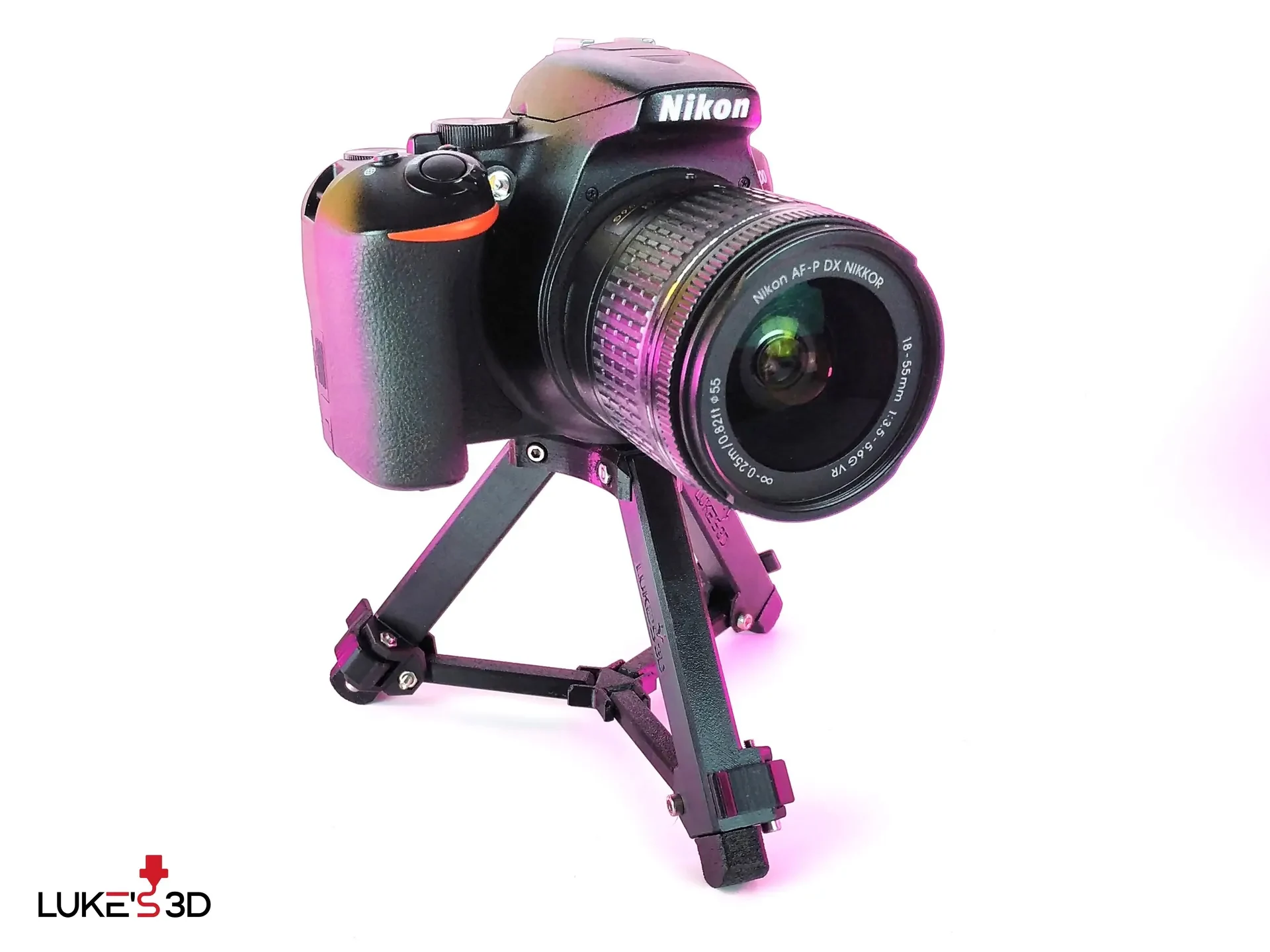

вставьте винт ¼ дюйма в верхнюю пластину и вкрутите его в камеру.
Готово!
А может ли он вместить 6 коробок молока? Смотрите здесь.
Как всегда, я также публикую файлы .STEP, если вас не устраивает мой дизайн или он требует доработок, не стесняйтесь публиковать ремикс!
Ваше здоровье!
Люк
