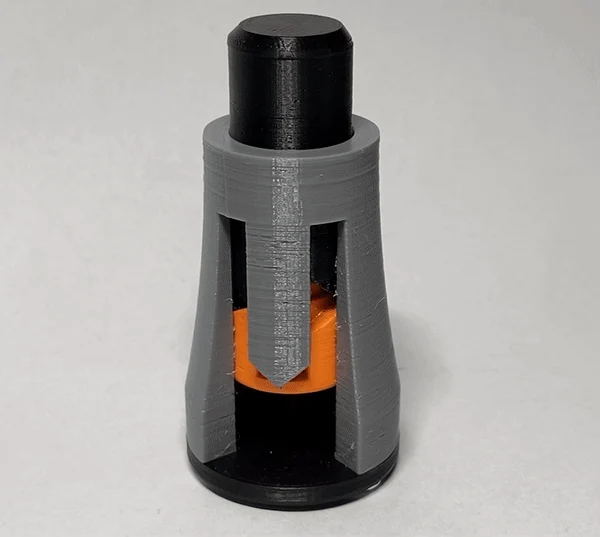

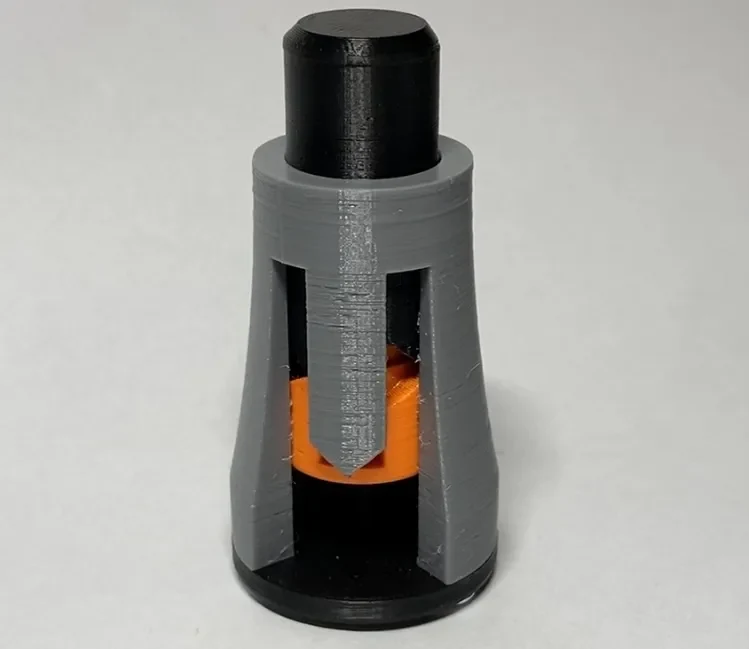

Механизм щелчка шариковой ручки (Механизм защелки V3)

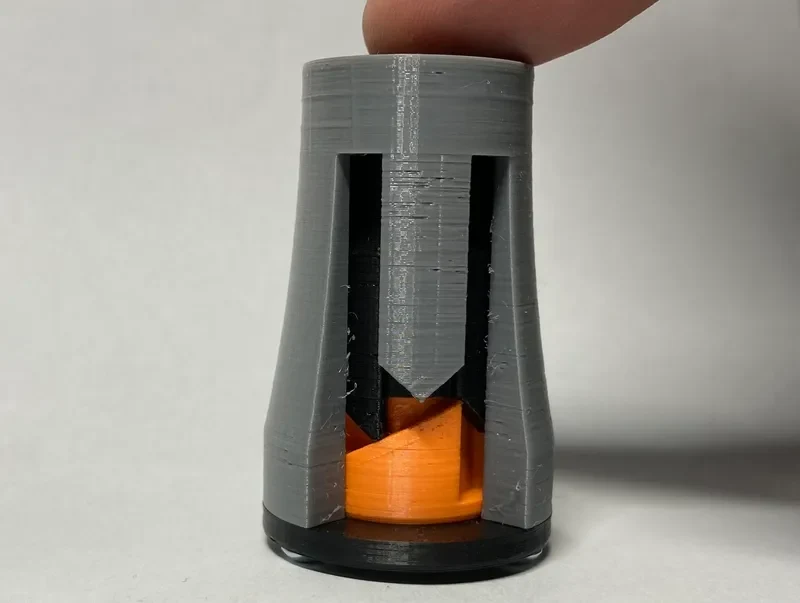

Это модель механизма щелчка шариковой ручки, которую я разработал, чтобы понять ее работу. Мне хотелось понять, как при одинаковом действии нажатия мы получаем два совершенно разных результата: втягивание и выдвижение кончика пера.

Он также может служить игрушкой для непосед, или вы можете использовать этот механизм защелки в своем собственном проекте.

Постобработка:

Смажьте скошенные поверхности деталей «кнопка» и «цилиндр» небольшим количеством смазки. Альтернативно, вы можете отшлифовать их наждачной бумагой. Важно следить за тем, чтобы механизм не заклинил.

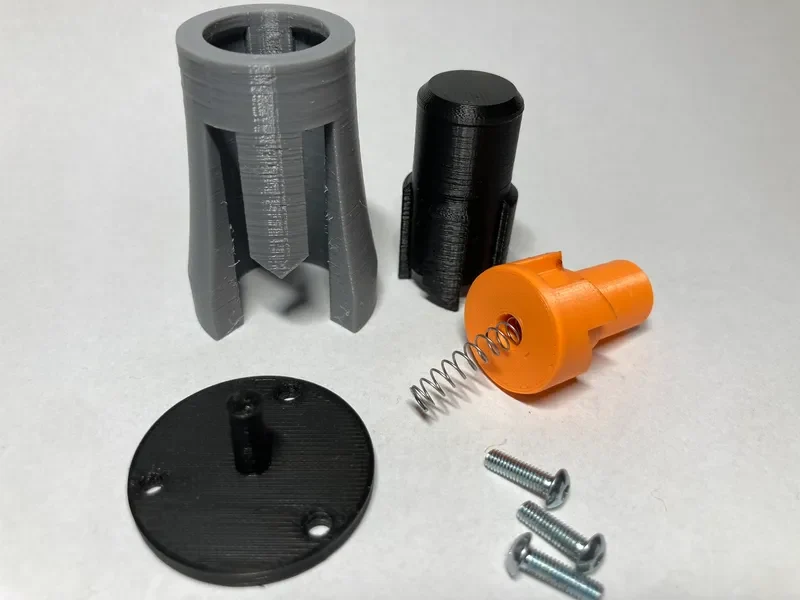

Другие к��мпоненты:

Винт М3............................................................3x
пружина ⌀4-20 (от шариковой ручки)......1х

Параметр печати:

Сопло: 0,4 мм
Высота слоя: 0,15 мм
Периметры: 2
Заполнение: 20%
Поддерживает: Нет
Нить: PLA
