Карманный шаблон профиля с ползунком

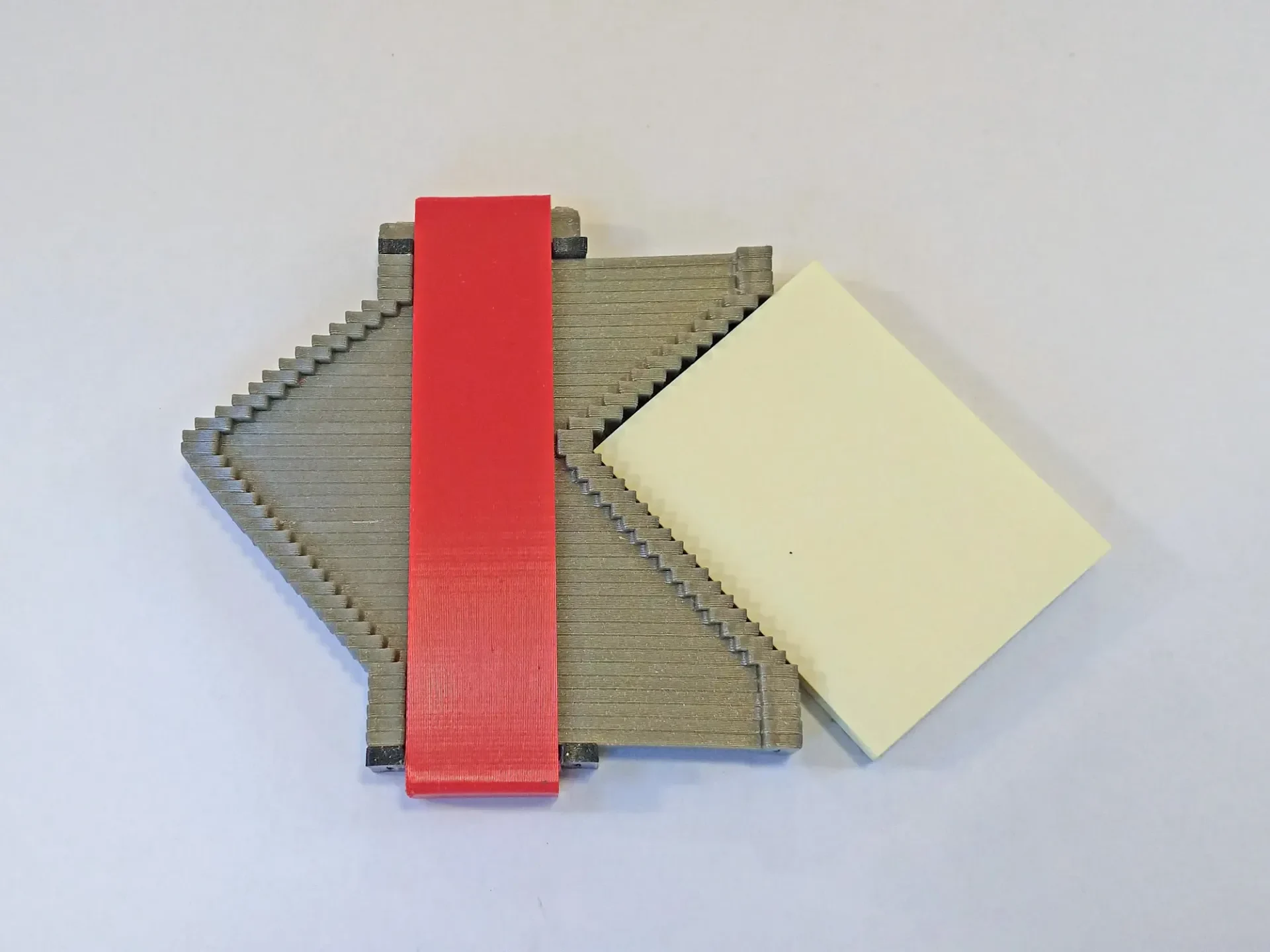

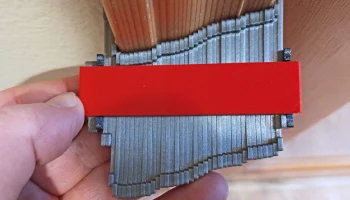

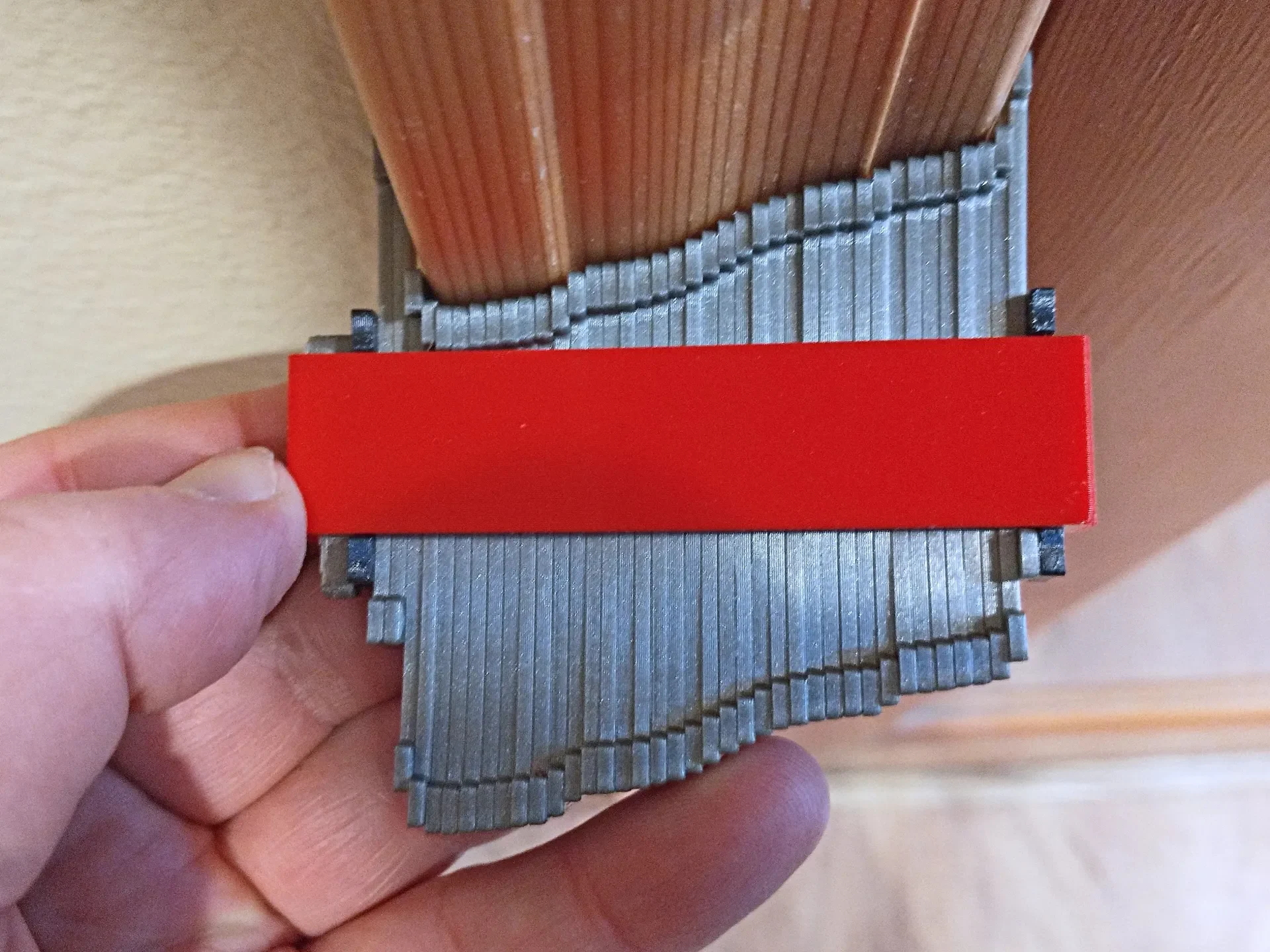

Этот шаблон профиля, также известный как контурный шаблон, позволяет копировать любой 2D-контур для передачи или измерения. У него есть скользящий замок (показан на двух последних фотографиях), который позволяет зафиксировать профиль на месте. Подходит для профилей глубиной до 24 мм. Короткая версия с 40 планками подойдет для контуров шириной до 64 мм, более длинная версия — до 96 мм. Или вы можете масштабировать все это, чтобы скопировать любой размер, который вам нравится.
Печать
Он рассчитан на высоту слоя 0,2 мм, и я бы рекомендовал использовать PLA. Важно, чтобы все рейки имели совершенно одинаковую толщину. По какой-то причине Prusa Slicer предоставил мне немного дополнительного материала на ��рошечных участках твердого заполнения, в результате чего концы планок стали немного толще. Чтобы избежать этого, я напечатал 5 линий по периметру и нулевые сплошные верхние и нижние слои заполнения. Все остальные детали печатаются с обычными настройками.
Вам понадобится напечатать 40 планок для короткой версии или 60 планок для длинной версии. Также распечатайте одну из частей клетки (длинную и��и короткую), один зажим и по две концевые планки, как обычную, так и толстую версии.
Сборка

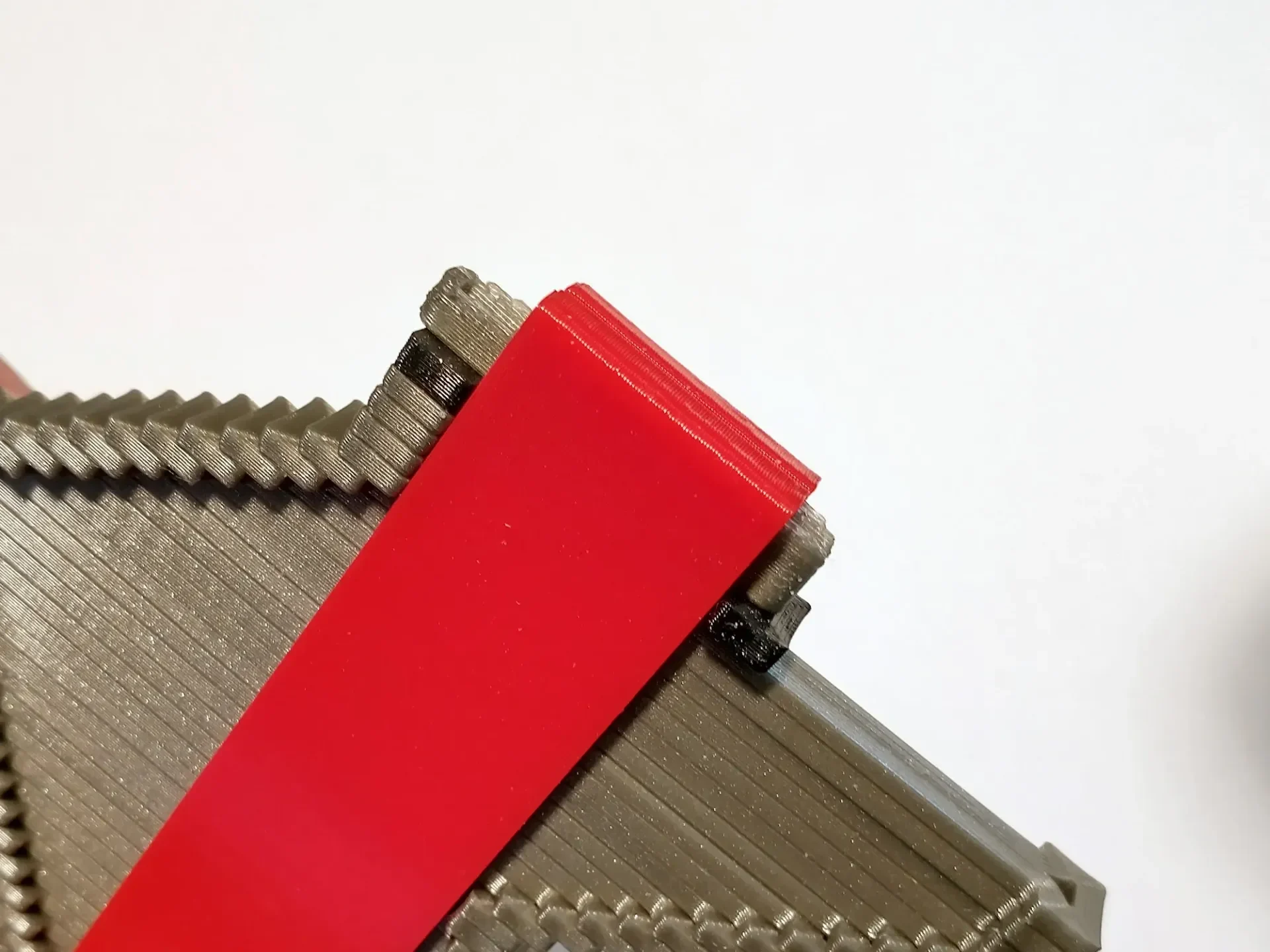

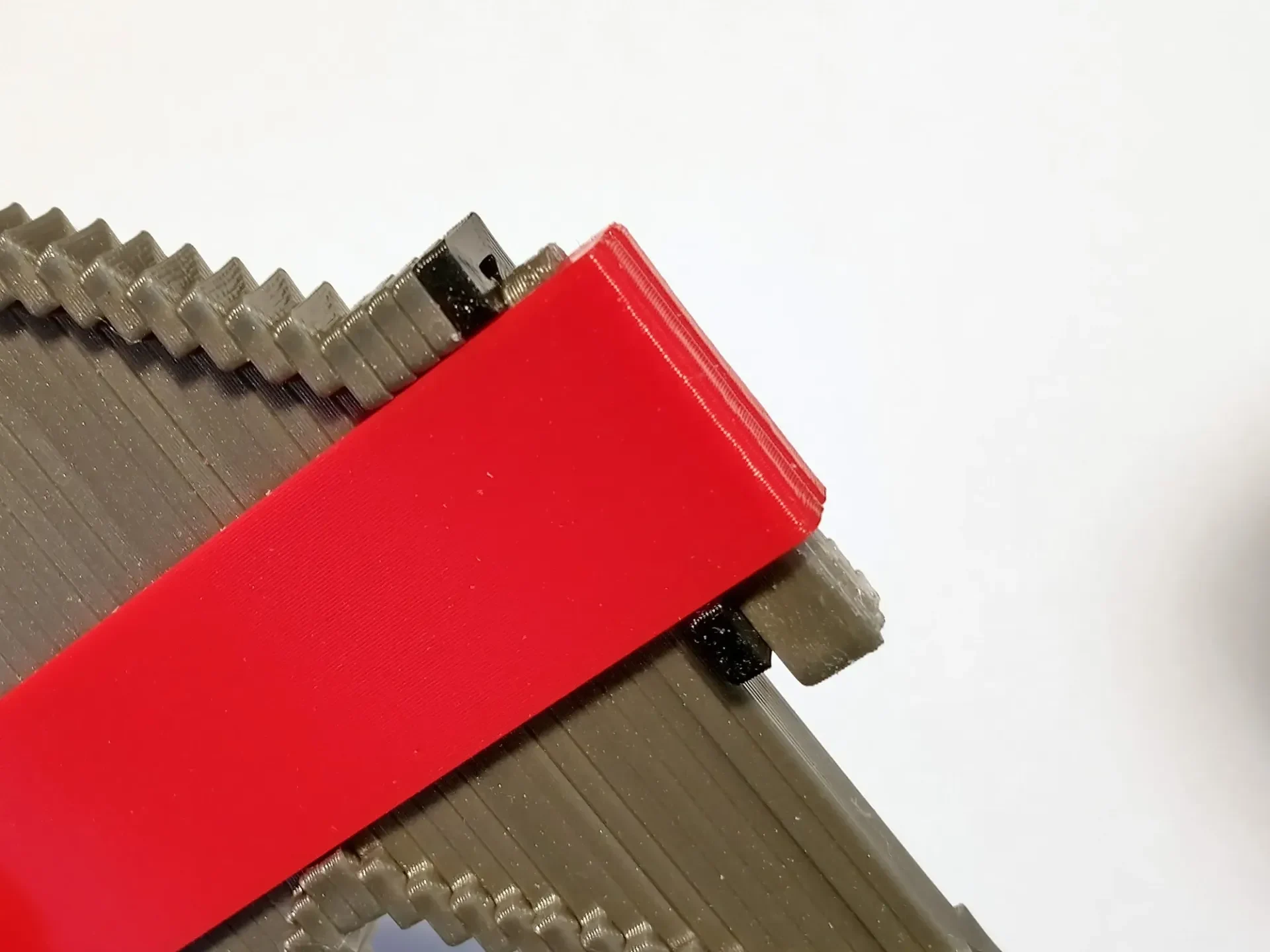

Вставьте одну из тонких (не толстых) концевых планок (черные части на фотографиях) в клетку. Затем сложите 40 (или 60) обычных планок. Закончите еще одной тонкой концевой планкой. Вы заметите, что маленькие крючки на открытом конце клетки сужаются и соответствуют конусу небольшого скользящего зажима. Вставьте зажим узким концом вперед в зазор, оставшийся между последней концевой планкой и крючками. На переднем крае зажима есть крошечный выступ, который защелкнется под дальним краем крючков, когда вы его вставите. Когда зажим находится в «выпущенном» положении (показано на третьей фотографии), все планки должны скользить легко, но с небольшим трением. Перемещение зажима в положение «заблокировано» (показано на последней фотографии) должно сильно затруднить смещение планок.
Если посадка в зафиксированном положении слишком свободная, замените одну из концевых планок на толстую концевую планку. Если все еще слишком свободно, используйте толстые планки на обоих концах. С другой стороны, если планки слишком тугие в выпущенном положении, полностью удалите одну из планок стандартной длины, а затем используйте тонкие или толстые концевые планки, чтобы обеспечить правильную посадку.
