Konturenlehre mit Verriegelung / Profile Gauge с замком

Я искал «пригодный для использования» шаблон профиля, но не смог найти тот, который соответствовал бы моим требованиям. Поэтому я создал свой собственный.

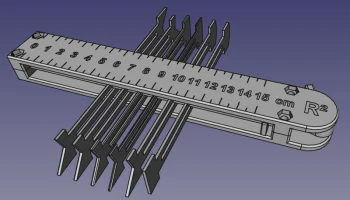

Есть разные профили

квартира / квартира
плоский/круглый
угол/плоский
угол/круглый
угол / угол
угол/угол (зеркало)

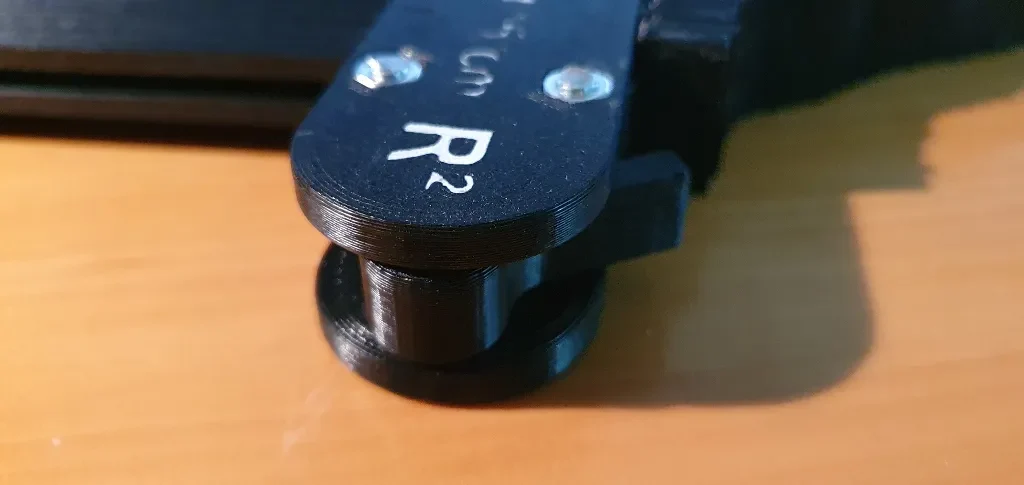

Я добавил метрическую линейку. Если действительно есть необходимость в дюймовой линейке, пишите в личку (с обоснованием!). С помощью кнопки можно зафиксировать настройки после измерения.

В зависимости от допусков вашего принтера на калибр вам понадобится:

75 — 76 профилей
1 верх, 1 основание, 1 центр, 1 кнопка, 1 торцевая пластина, 1 толкатель
4 винта M4x16 мм и 4 гайки M4.

В файлах 3mf вы найдете стандартные детали. Я добавил несколько дополнительных деталей, исходя из допусков нескольких принтеров.

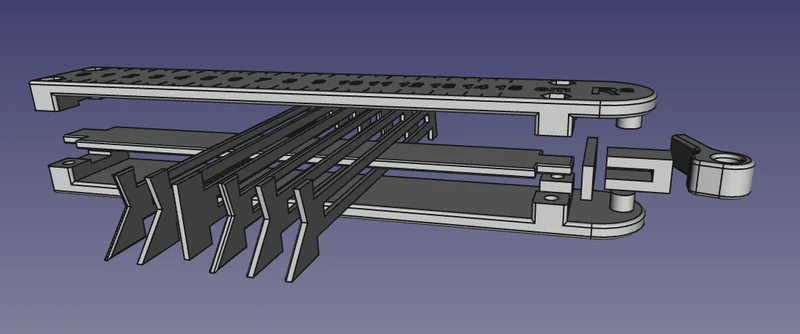

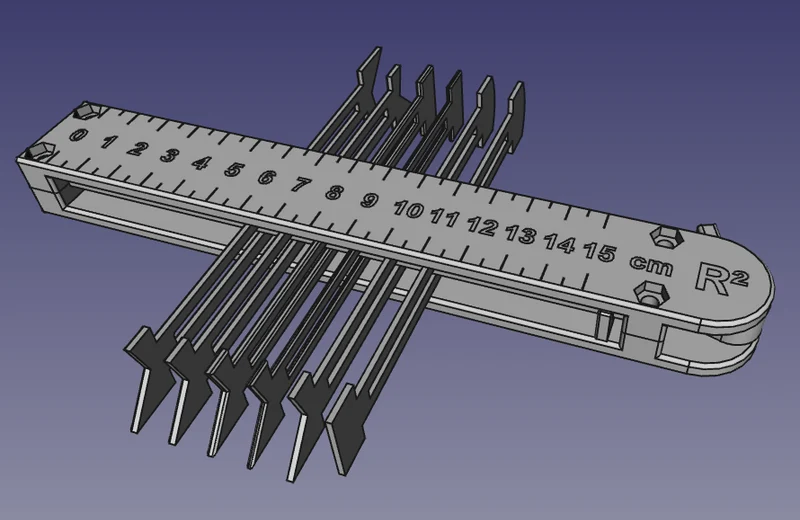

На «изображении взрыва» вы видите, как он монтируется!

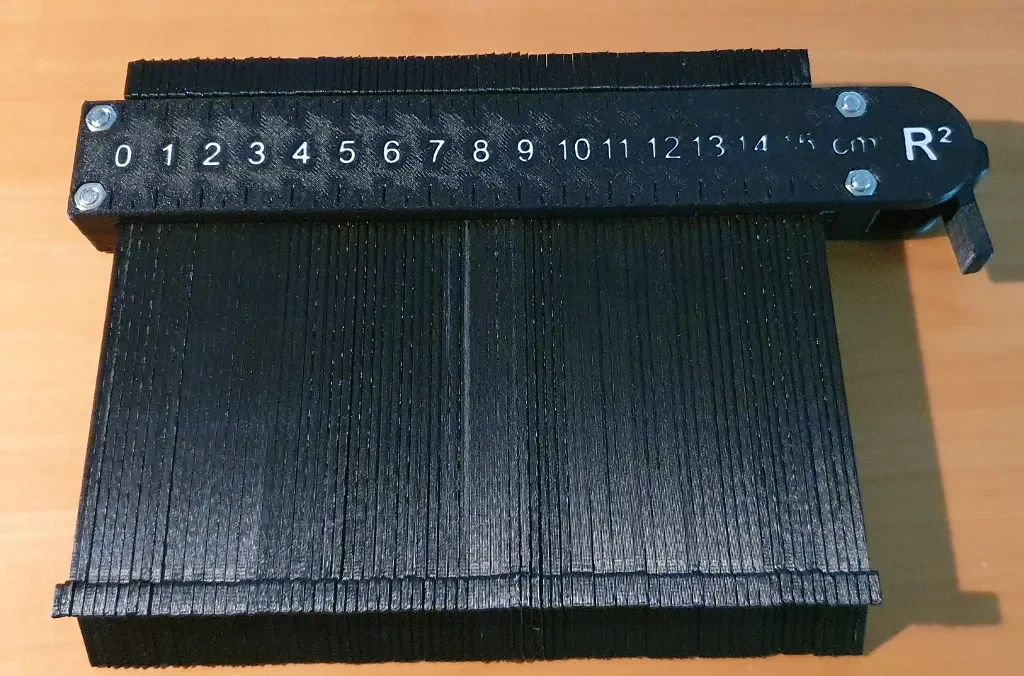

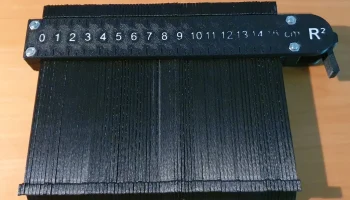

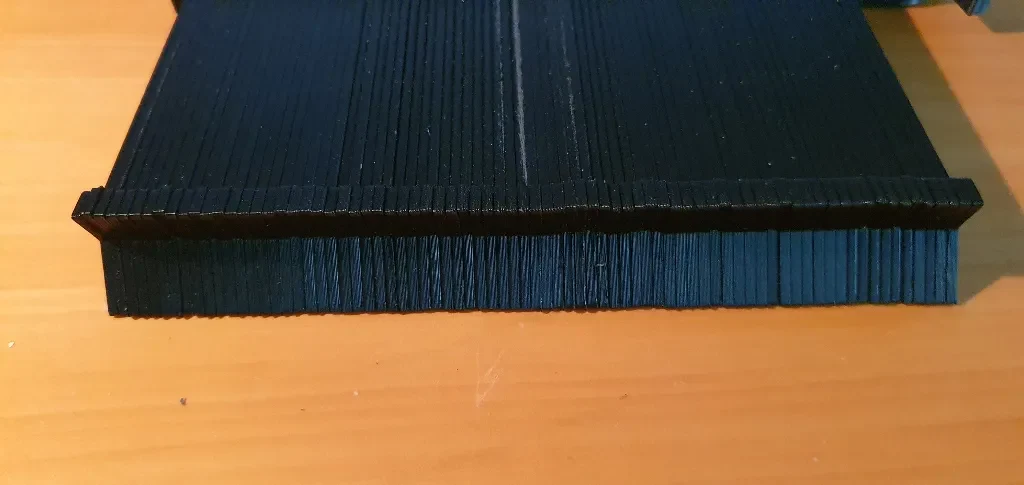

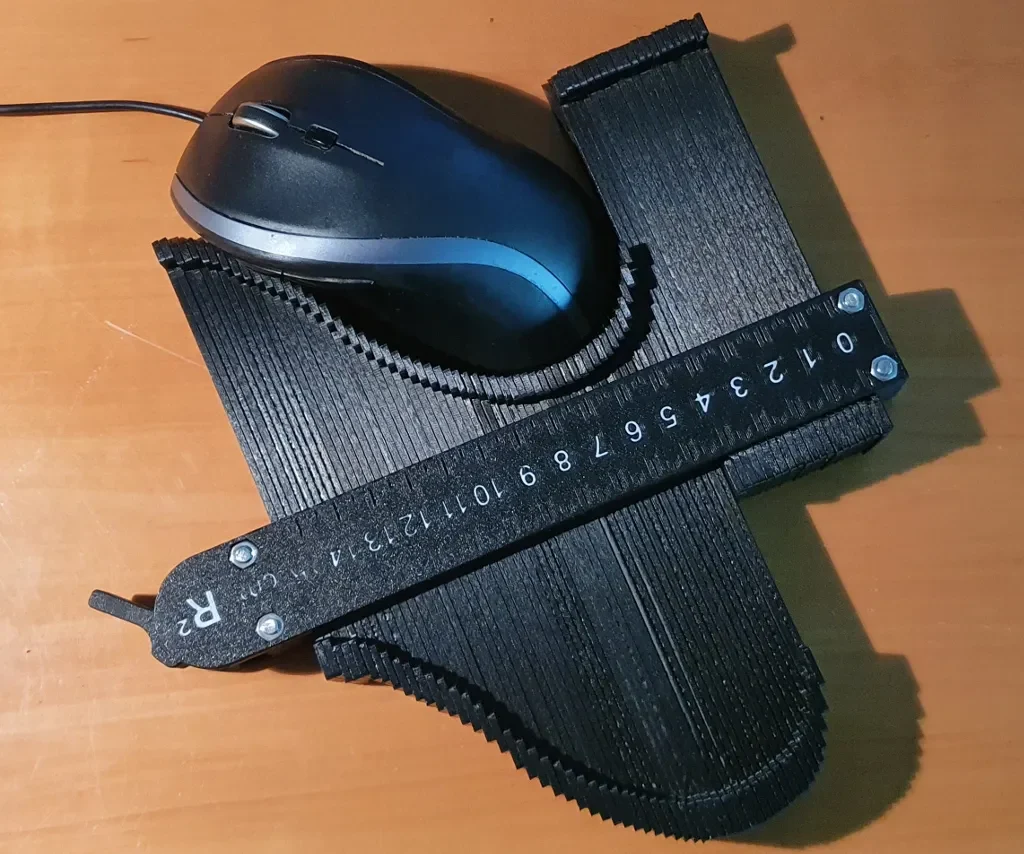

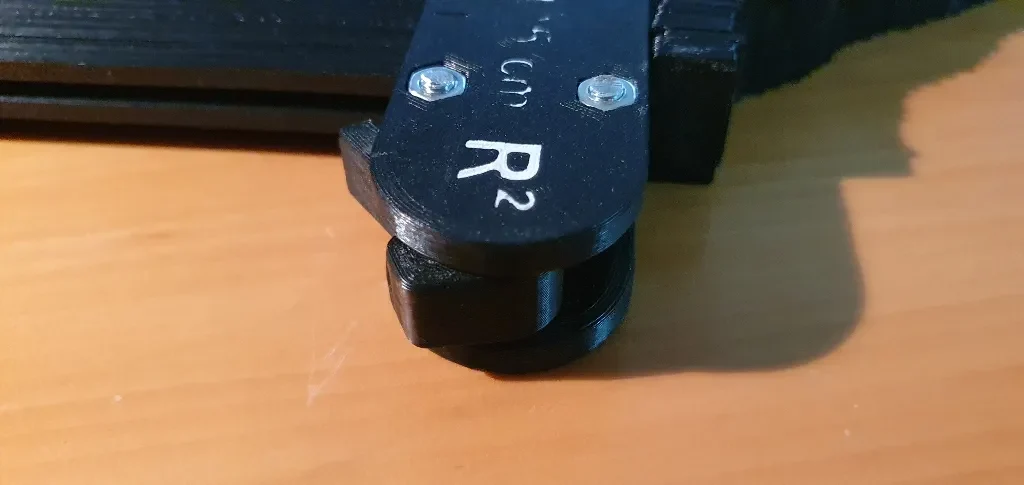

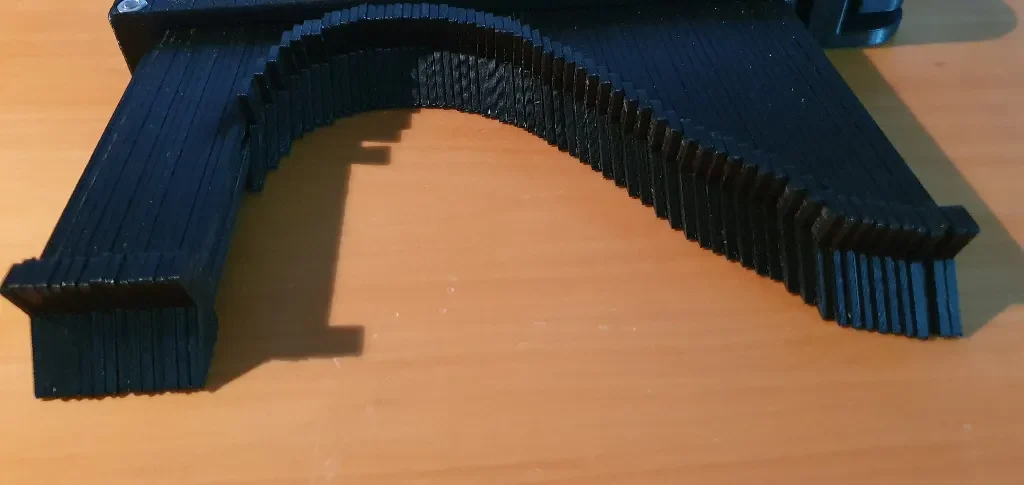

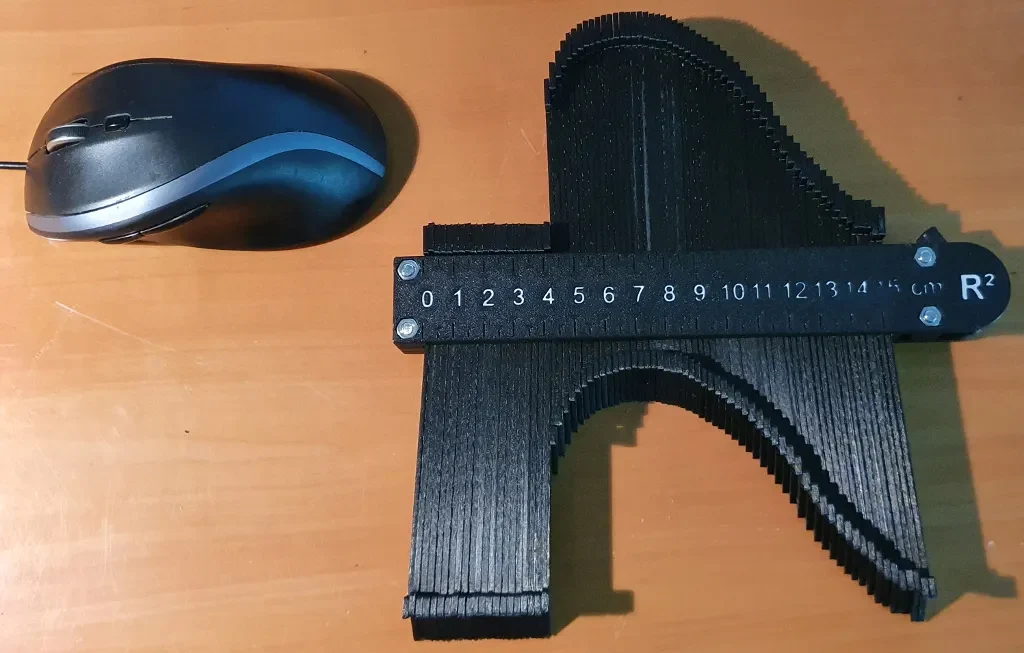

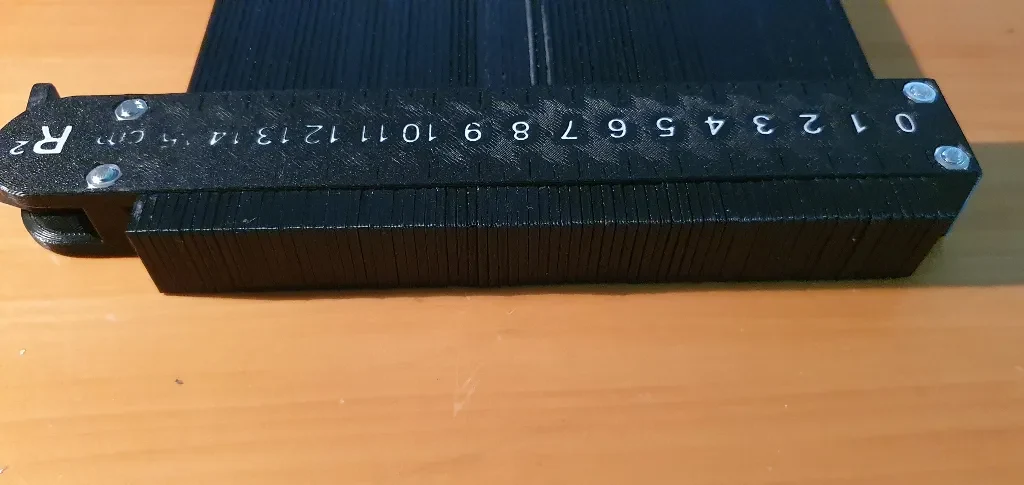

Комментарий: На фотографиях вы видите мой прототип. Я оптимизировал шрифты, чтобы они лучше печатались :-)

==========================================================

Habe nach «brauchbaren» Konturenlehren gesurt… aber so richtig gefunden habe ich keine. Также mal eben kurz eine erstellt. Для всех, кто хочет умереть в Lehre auch einen Hebel, um die Einstellungen nach dem Messe zu fixieren.

Профиль Es gibt verschiedene

флах / флах
флэх / ранд
Винкель / Флах
Винкель / ранд
Винкель / Винкель
Вин��ель / Винкель (gespiegelt)

Basierend auf den Den Toleranzen der Drucker benötigt man für die Lehre:

75 — 76 Профиль
1 верх, 1 основание, 1 центр, 1 Hebel, 1 торцевая пластина, 1 толкатель
4x Schrauben Innensechskant M4x16mm и 4x Muttern M4

Я должен умереть в стандартном пакете в 3 месяцах. Это стандартные 3-месячные даты и один вариант для MMU (2 больших). Zusätzlich habe ich aufgrund der unterschiedlichen Toleranzen verschiedene option Teile beigepackt abernormalerweise sollte man mit den Standardteile auskommen.

Die Profile может быть использован в качестве Belieben Wählen, а фотографии — это профиль C.

In der Explosionsskizze sieht man den Zusammenbau der Teile!

Ich habe Male Ein Lineal (cm) hinzugefügt, ohne zu Wissen, ob es wirklich notwendigist. Wenn jemand wirklich «dringend» ein Lineal mit Zoll benötigt, bitte kurze PM (mit Begründung!).

Примечание: Auf den Fotos — это мой прототип. Ich habe die Schrift optimiert, damit Sie besser gedruckt wird.
